Конвертирование файлов формата dwg в dxf онлайн

Чем отличается STL и DWG?

STL — это стандартный формат, используемый в 3D-печати. Информация о поверхности хранится в форме треугольников, образующих сетку. Данный формат создается практически в любом программном обеспечении для 3D-моделирования, в дальнейшем его можно обработать в слайсерах для 3D печати , таких как Simplify 3D или Cura.

С другой стороны, у нас есть файлы DWG, который являются исходным форматом файлов AutoCAD . DWG хранит двухмерные и трехмерные векторные изображения и полностью совместим с другими программами САПР, поэтому он является одним из наиболее часто используемых форматов файлов во многих отраслях.

FAQs About DWG to DXF Conversion

How to Save Files as DXF Files in DWG Trueview?

DWG TrueView is a free CAD software viewer and editor that allows you to view and edit DWG files from Autodesk. It can be used to convert DWG files to the earlier version. However, it cannot convert DWG files to DXF files.

Will Data Be Lost During the DWG to DXF Conversion Process?

The data loss during the conversion of DWG to DXF file format depends on various factors, including the complexity of the DWG file, the capabilities of the conversion tool, and conversion settings. If you use CAD software or a professional DWG to DXF converter, the basic geometric and graphic data will usually be retained, and data loss is less likely to occur. However, if you opt for online tools, some of them may only perform format conversion, which can cause data loss.

Free DWG Viewer – минимализм во всем

Основная цель программы – помочь пользователю ознакомиться с проектом или чертежом 2D и 3D. Это незамысловатое приложение с предельно доступным для понимания интерфейсом. Оно поддерживает запуск не только DWG-файлов, но и DXF, DWF.

Среди функциональных особенностей:

• деление изображения на слои;
• масштабирование картинок в 2D и 3D;
• форматирование в JPG;
• печать полной картины или отдельных фрагментов.

Вот ссылка на скачивание . Интерфейс стандартен, для открытия работы достаточно нажать на кнопку «File» и выбрать «Open». Теперь указываем путь к DWG и жмем на кнопку «Открыть». Можем приступать к просмотру или редактированию документа.

Способ 2: OnlineConvertFree

OnlineConvertFree — еще один многофункциональный онлайн-сервис, принцип взаимодействия с которым схож с рассмотренным выше. Начинающим пользователям пригодится следующая инструкция.

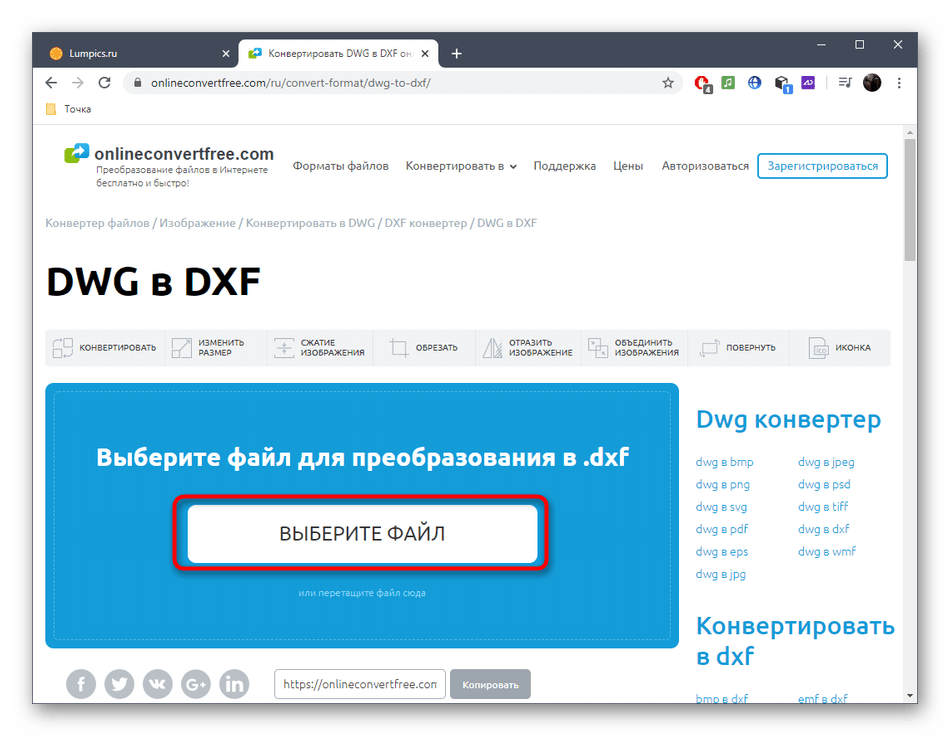

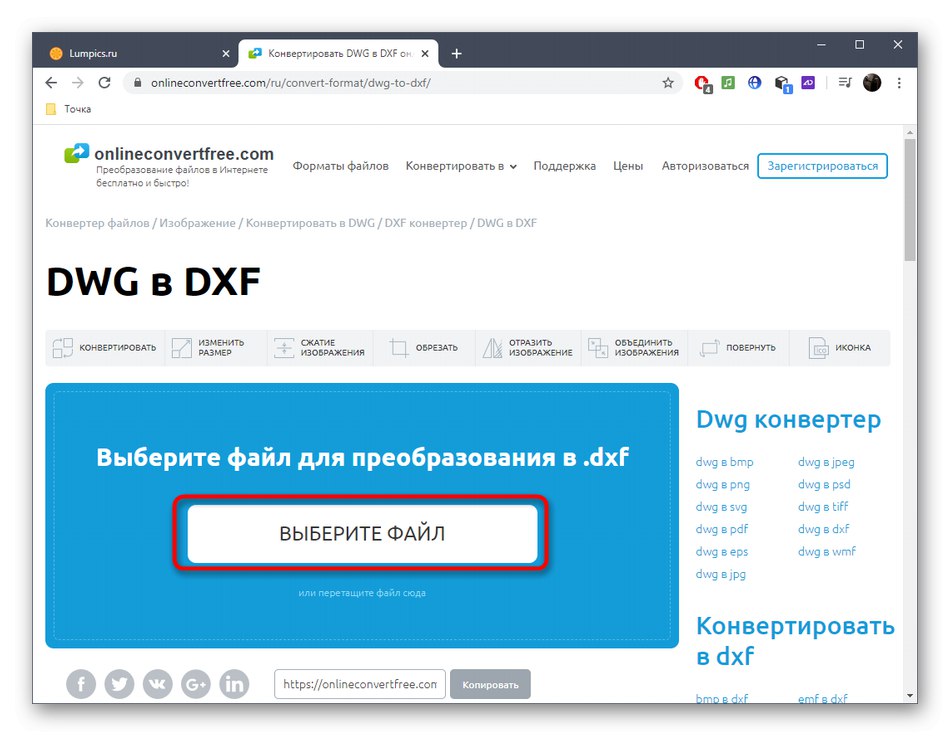

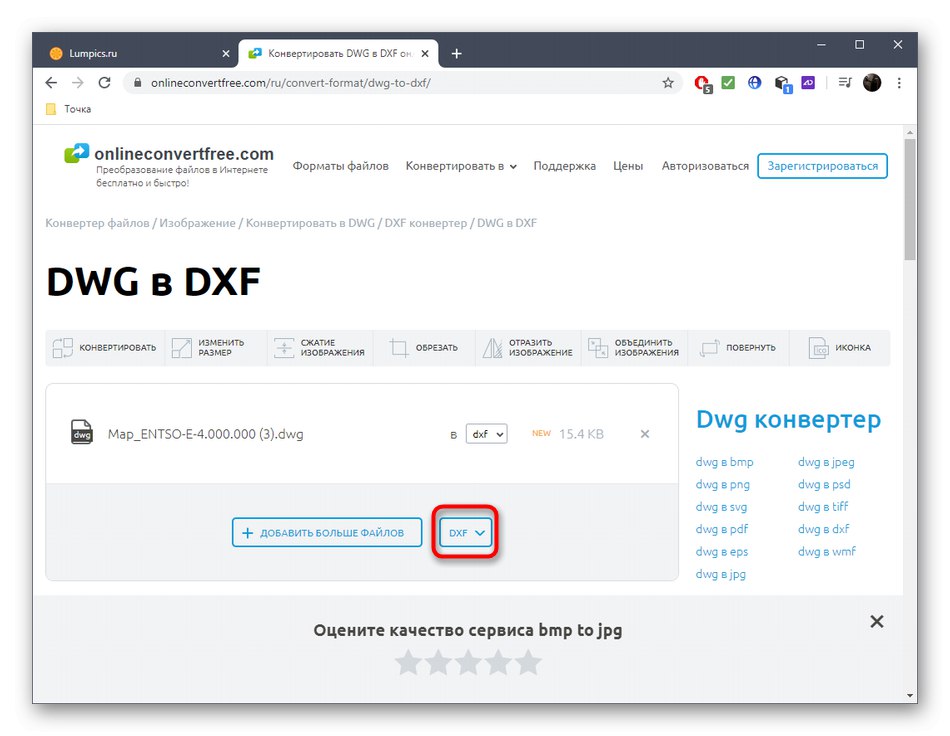

1. Находясь на главной странице OnlineConvertFree, щелкните «Выберите файл».

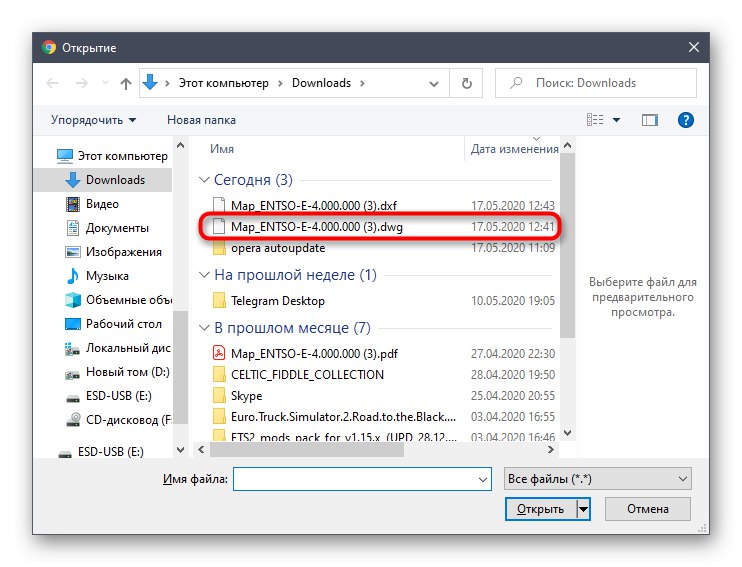

В окне «Проводника» отыщите и загрузите нужные файлы в исходном формате.

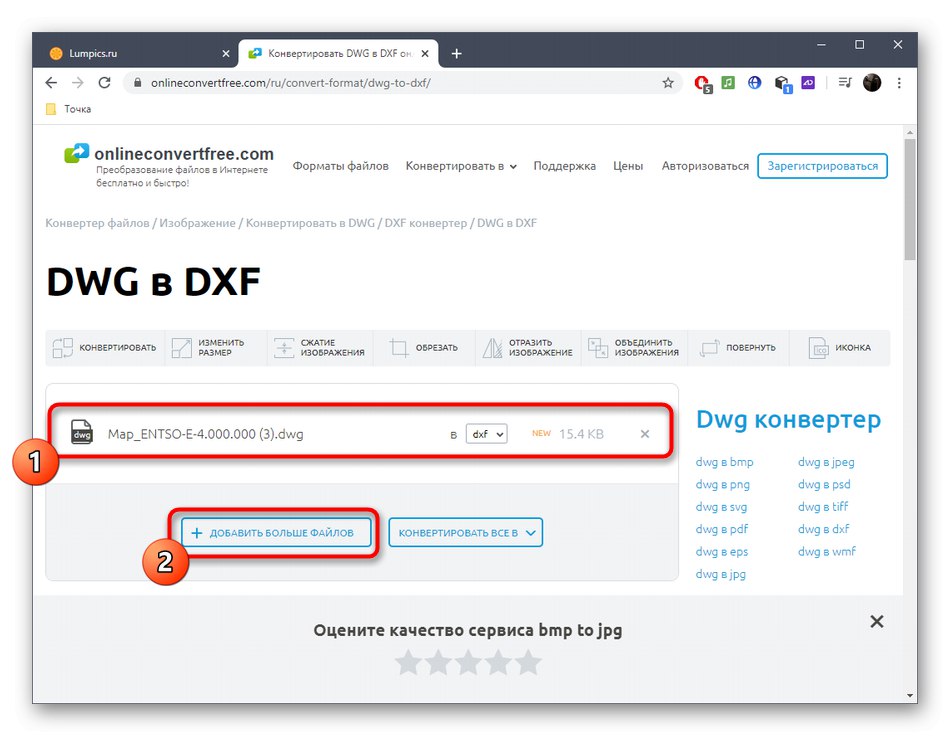

Просматривайте их список на сайте и по необходимости добавляйте еще элементы для пакетной обработки.

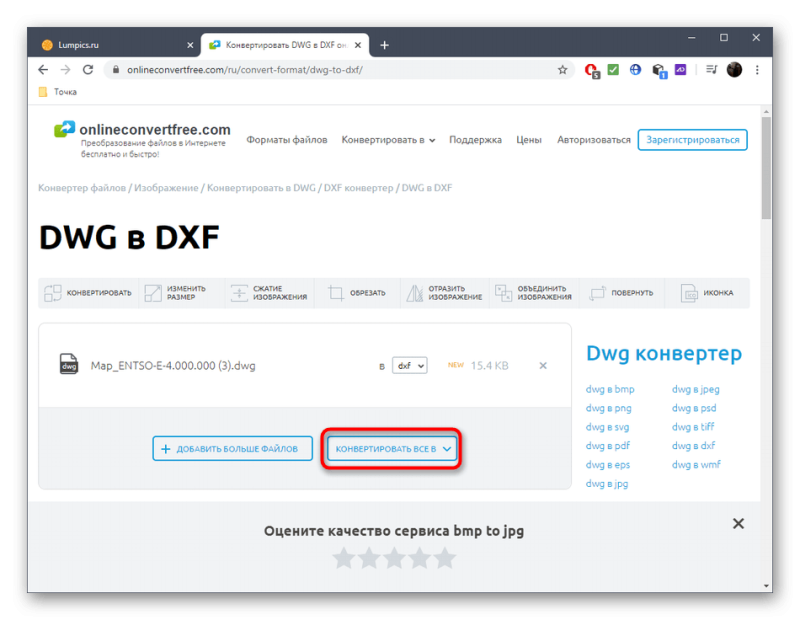

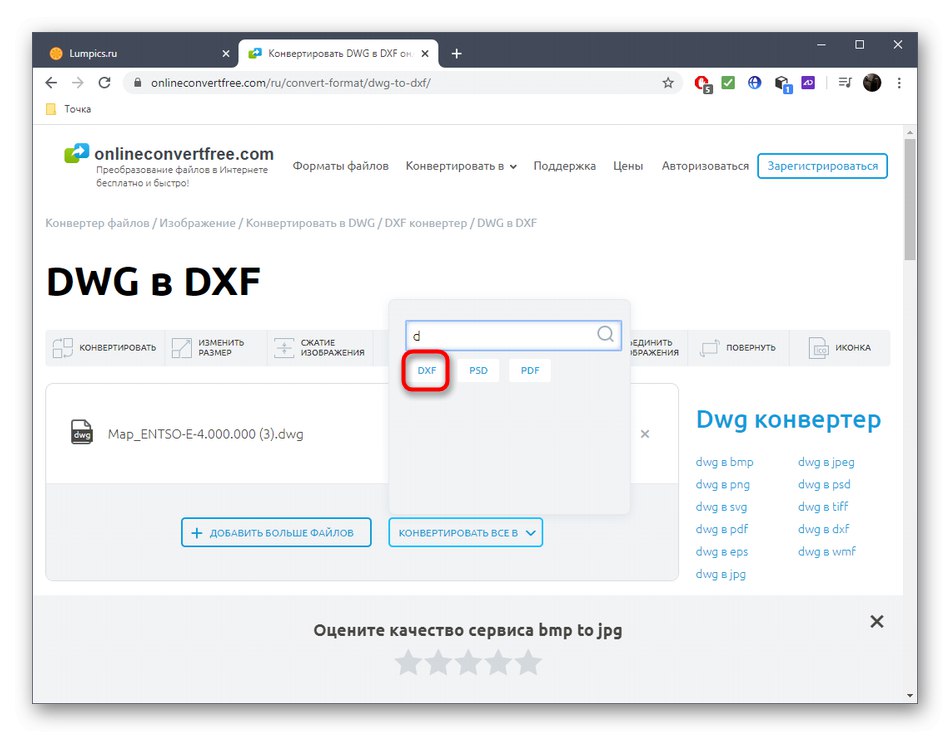

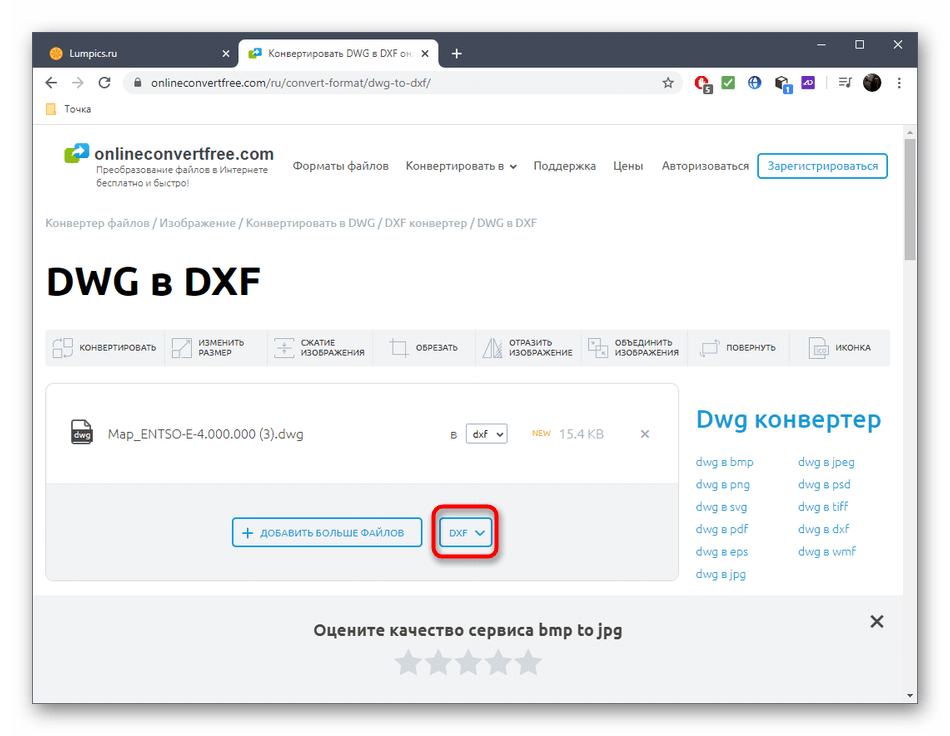

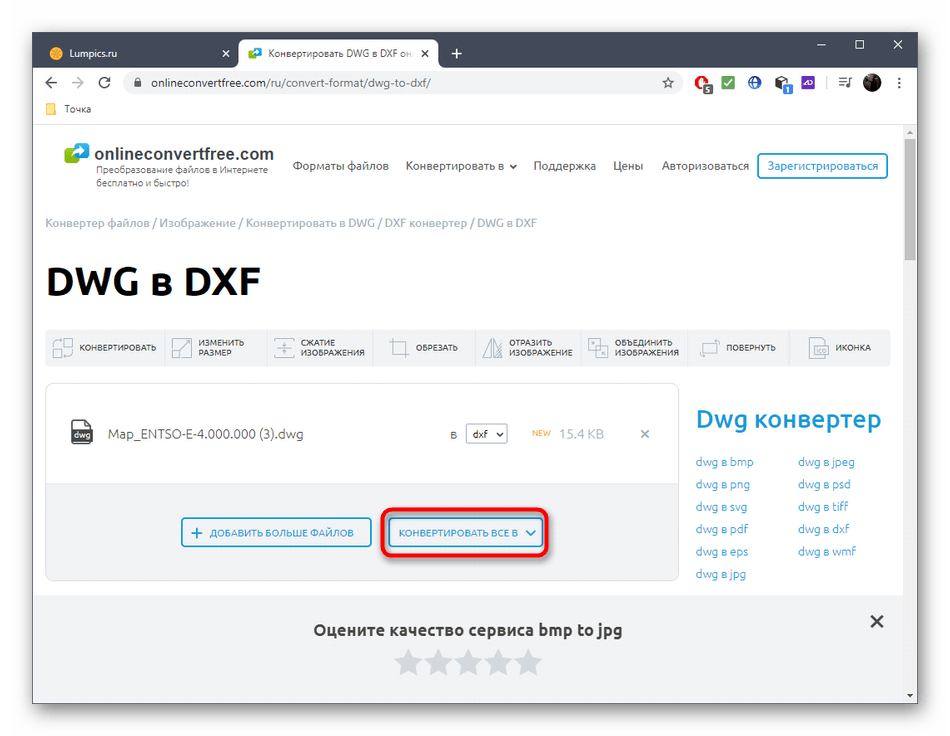

Нажмите «Конвертировать все в», чтобы выбрать формат для преобразования.

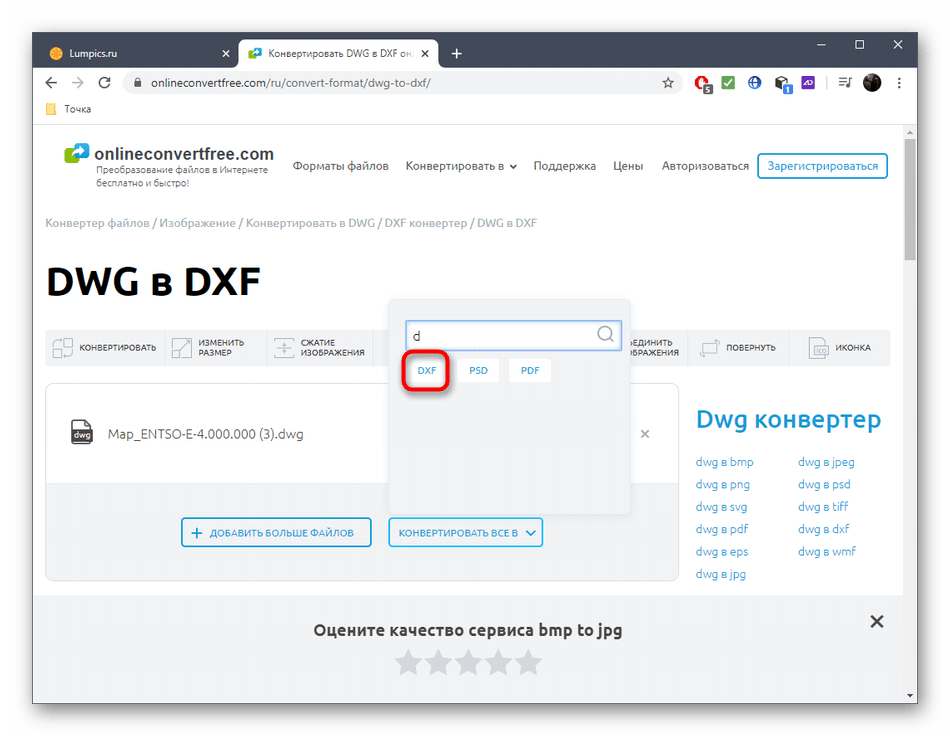

Если быстро не получается отыскать DXF, воспользуйтесь отобразившейся в меню строкой поиска.

Предварительно убедитесь в том, что формат выбран правильно.

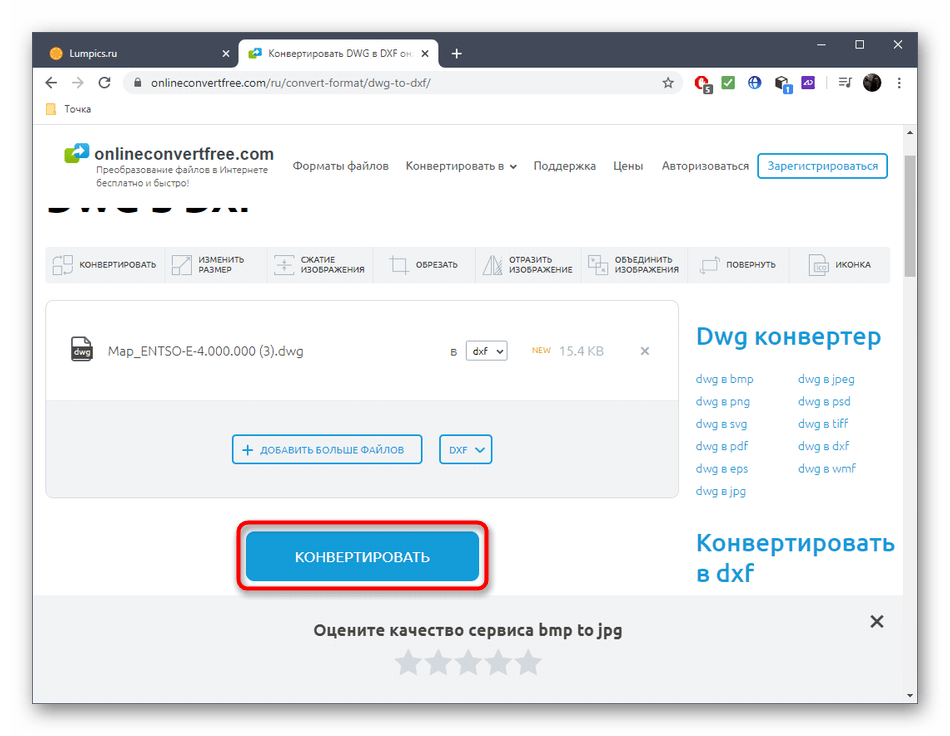

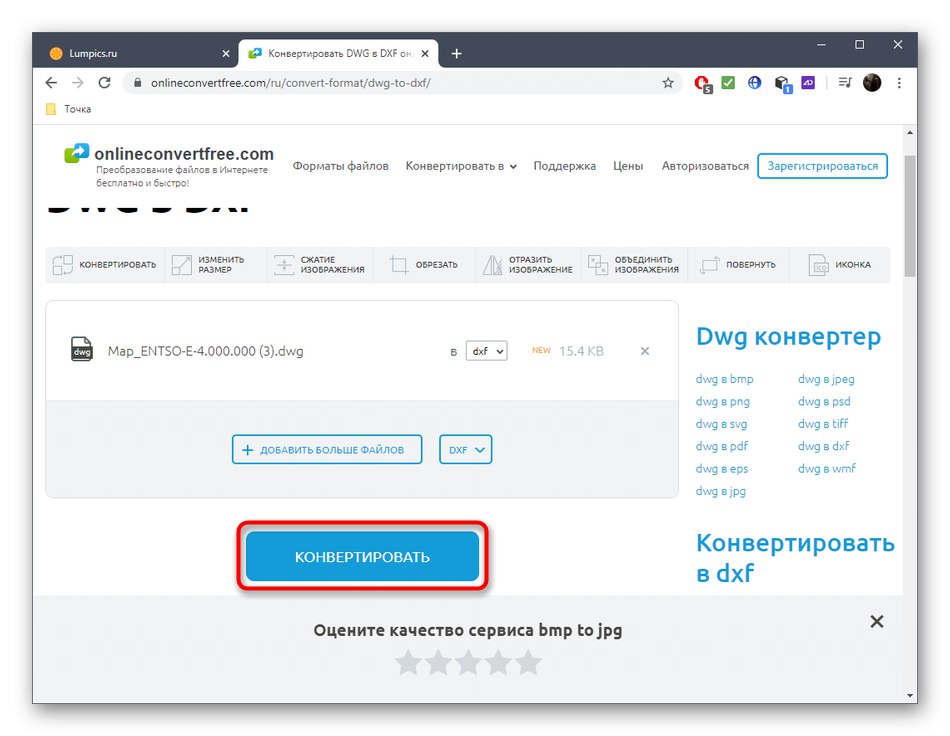

Кнопкой «Конвертировать» запустите преобразование.

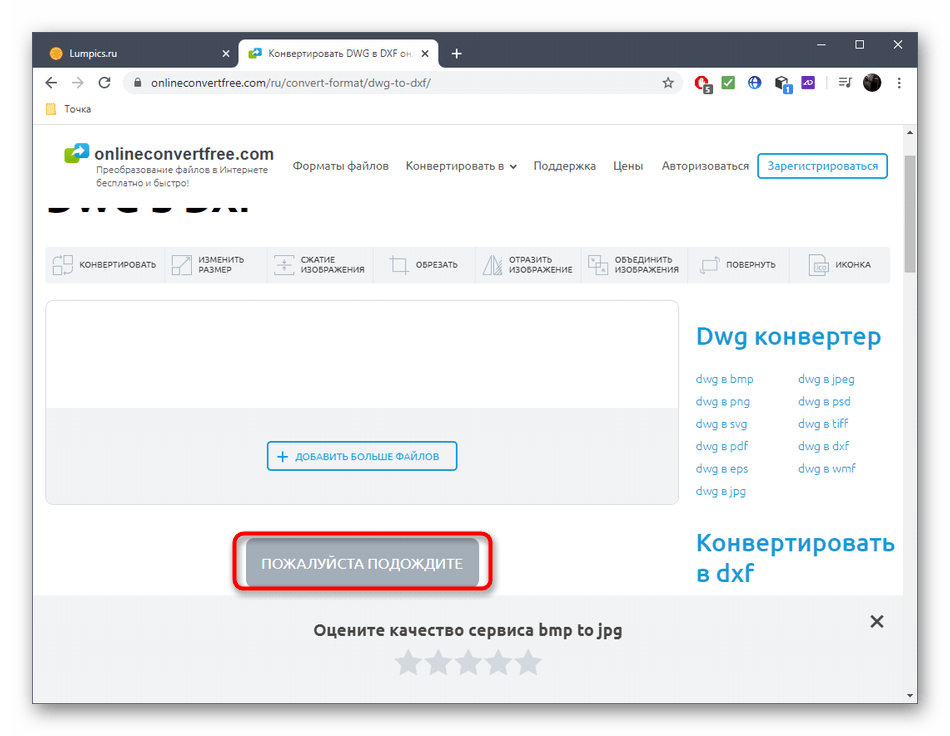

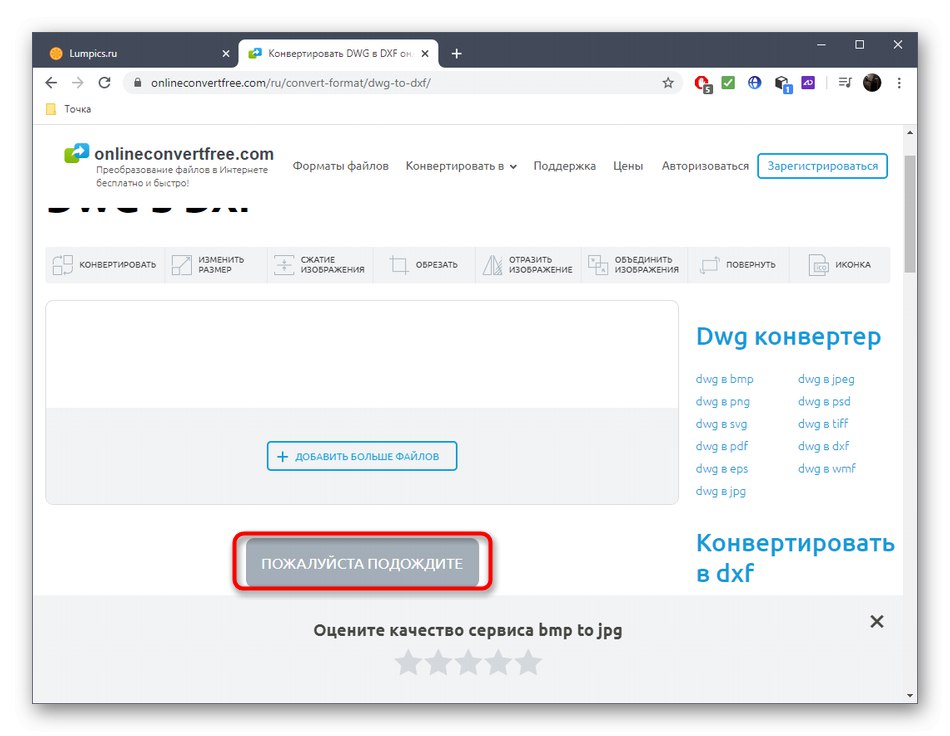

Ожидайте окончания обработки, что может занять определенное время в зависимости от размеров и количества выбранных файлов.

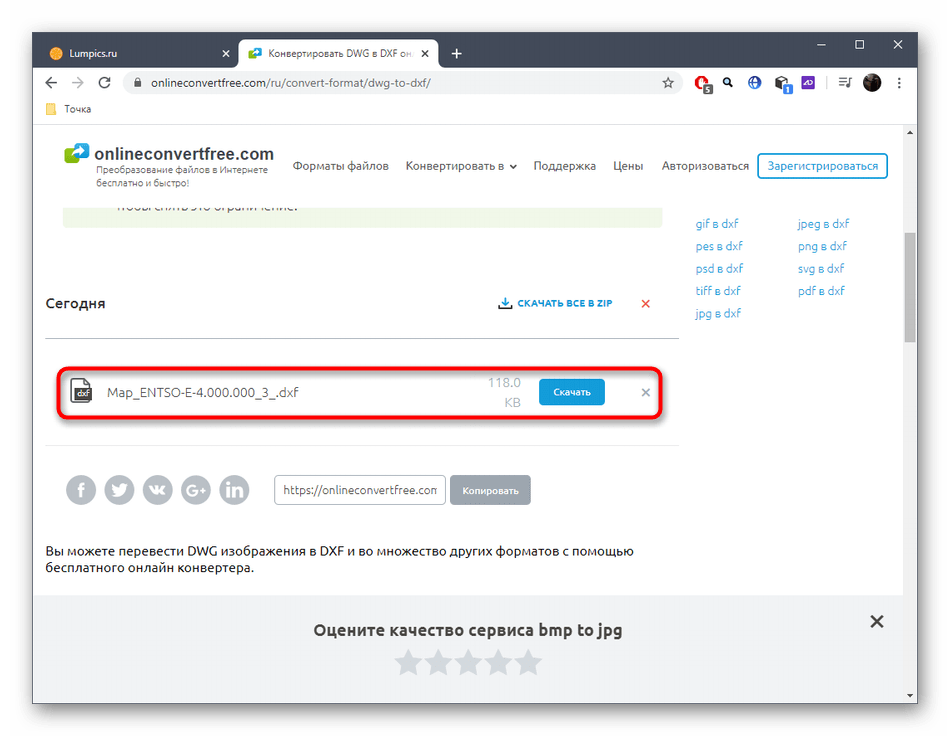

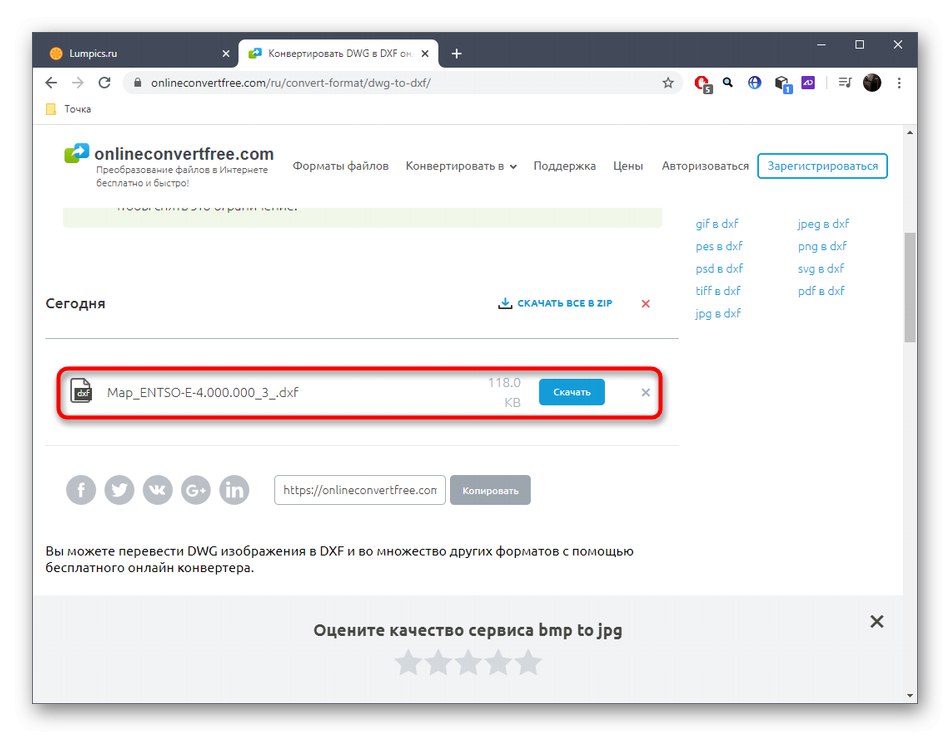

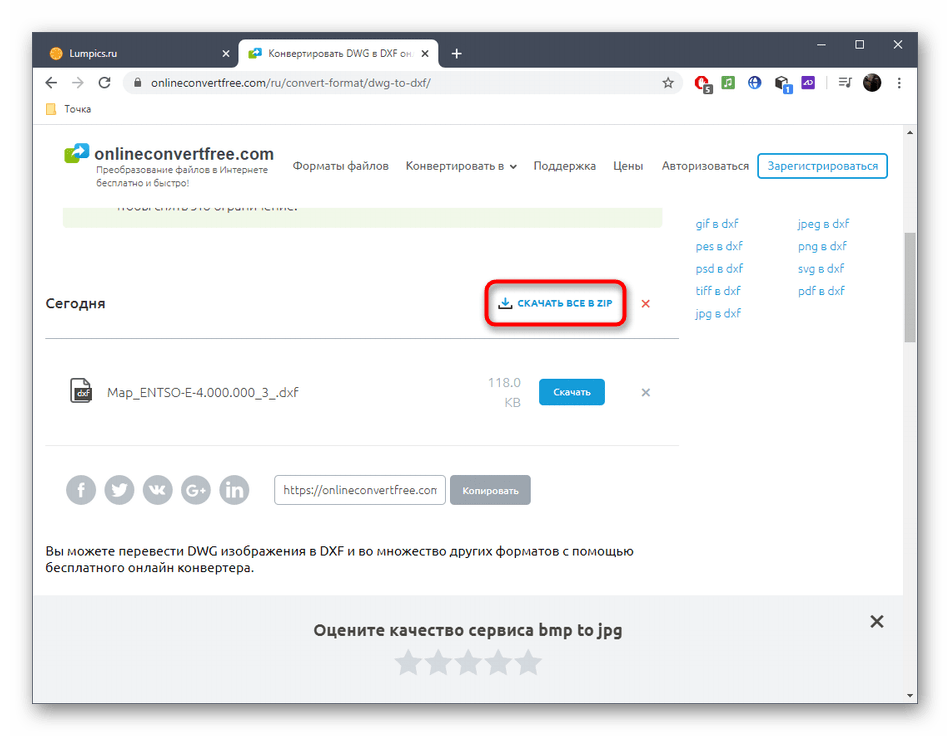

Вы будете уведомлены о завершении конвертирования. Для загрузки одного файла кликните «Скачать».

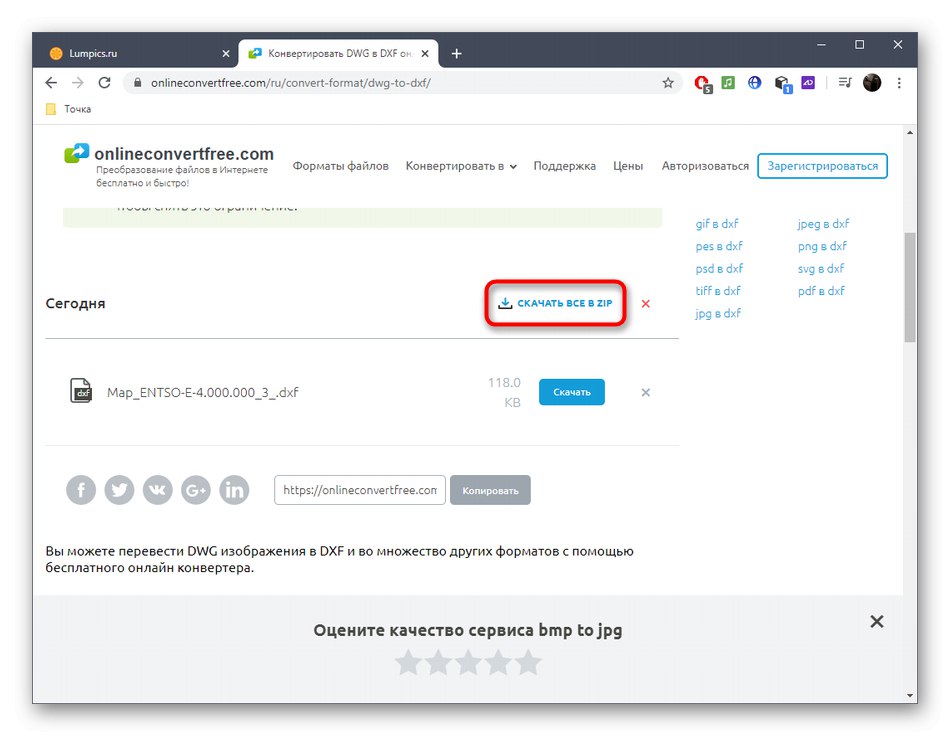

Если же одновременно было обработано сразу несколько объектов, потребуется щелкнуть «Скачать все в ZIP».

AnyDWG DWG Converter

AnyDWG DWG Converter — универсальный конвертер DWG, который предоставляет широкий спектр опций для конвертации файлов в различные форматы. Он поддерживает DWG файлы как входные данные и предлагает возможность сохранять их в форматах PDF, JPEG, TIFF, PNG, BMP и других. AnyDWG DWG Converter обладает простым и интуитивным интерфейсом, что позволяет пользователям легко выбрать и настроить выходные параметры. Благодаря этому инструмент позволяет конвертировать в несколько кликов.

Особенности AnyDWG DWG Converter

• Возможность пакетной обработки нескольких файлов одновременно, что экономит время и усилия.
• Высокая скорость конвертации и высокое качество результата.
• Настройка параметров преобразования, таких как размер страницы, разрешение, цветовая гамма и другие.
• Возможность конвертировать чертежи и модели в изображения различных форматов или векторные форматы для использования в различных приложениях.
• Конвертирование dwg в dxf, dwg в jpg и пол другим направлениям во множество форматов, включая и в более раннюю версию

Tinkercad — редактирует инженерные и строительные чертежи, схемы и планы

Сервис Tinkercad – это полезный сетевой сервис для 3Д-проектирования и печати, функционал которого доступен пользователям абсолютно бесплатно. Ресурс позиционируется как удобный инструмент для 3Д-моделирования, работать с ним могут даже новички, выполнять черчение онлайн здесь легко и удобно.

1. Для работы с Tinkercad перейдите на него, нажмите на кнопку «Начать творить».
2. Укажите свою страну и дату рождения, и пройдите простейшую регистрацию (можно использовать данные своего аккаунта в Фейсбук).
3. Затем нажмите на кнопку «Создать новый проект», и вы перейдёте в окно создания и редактирования.
4. Для загрузки и сохранения файлов существуют кнопки «Импорт» и «Экспорт», позволяющие как загрузить, так и сохранить уже созданный вами чертёж.

Рабочее окно Tinkercad

Распечатка чертежа

Для печати можно использовать различные программы (принцип работы идентичный у всех), одной из самых удобных является Adobe Acrobat.

1. Открываем файл пдф в программе, заходим в меню Файл, выбираем команду Печать.
2. В окне выбираем принтер, на который нужно отправить документ. Он должен быть виртуальным, например PDF Creator.
3. Указываем формат бумаги, в котором выполнен чертежный документ. Уменьшать нельзя, так как толщины линий изменятся и чертеж станет нечитабельным. Например, если ваш документ сделан в формате А2, то и печатать нужно тоже в А2.
4. В результате у нас получится чертеж в PDF формате с сохранением размеров всех линий и шрифтов. Теперь остается распечатать готовый файл на домашнем принтере привычным способом – через меню Печать. Указывайте подходящие параметры и нужное число страниц.

В процессе работы над чертежами в AutoCAD иногда возникает необходимость передать эти чертежи в растровом формате (например jpg). Рассмотрим вариант как это можно сделать.

Допустим у нас есть чертеж в пространстве Модели, который необходимо перевести в формат JPG. Для этого необходимо в меню Файл выбрать пункт Печать.

В появившемся окне, в раскрывающемся списке Имя группы Принтер/плоттер выбираем необходимый формат файла в который будет идти «печать» в данном случае JPG (либо PDF, PNG и т.д.).

Далее в раскрывающемся списке Формат выбираем разрешение картинки, которое наиболее четко отобразит содержимое чертежа (зависит от размеров чертежа).

Далее в списке Что печатать выбираем пункт Рамка и выделяем габариты чертежа который необходимоФ перевести в JPG или распечатать.

После нажатия кнопки OK программа предложит задать расположение и имя создаваемого файла.

ShareCAD

Сайт sharecad.org является очень удобной платформой, части которой в той или иной форме используют другие ресурсы. Кроме нужного нам формата данная платформа может открывать также DXF, DWF, HPGL и PLT – это если говорить о чертежах. Также она работает с векторными и растровыми форматами, 3D, а также архивами.

Чтобы воспользоваться сделайте следующее:

1 Зайдите на сайт org.

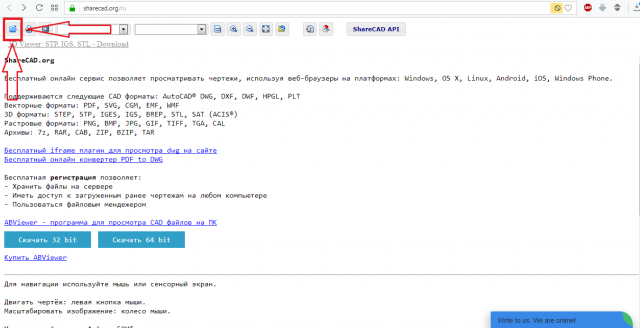

2 Нажмите на «Загрузить». Она представляет собой пиктограмму папки синего цвета. Откроется стандартный диалог, в котором нужно выбрать месторасположение исходника. Сделайте это и чертеж загрузится.

Рис. 1. Стартовая страница

3Дальше можно будет выполнить различные манипуляции с загруженным файлом. В частности, она дает возможность сделать следующее:

• распечатать модель (можно будет выбрать размер листа и указать другие стандартные параметры печати);
• поменять фон (при нажатии на эту кнопку фон становится черным, а при повторном нажатии – белым);
• выбрать вид – сбоку, сверху снизу, спереди, а также 4 вида изомерии;
• слои (актуально для 3D моделей);
• увеличить масштаб;
• уменьшить масштаб;
• сброс всех параметров (изображение становится таким, каким он было сразу после открытия);
• установка дополнительных параметров, в частности, язык;
• поделиться – получить ссылку или сбросить другому человеку через аккаунт в социальной сети;
• войти (имеется в виду в систему);
• API (для добавления функционала просмотра чертежей).

Рис. 2. Функции ресурса

Благодаря таким простым действиям можно не только открывать, а еще и выполнять различные действия с файлами формата DWG.

Перевод в CAT-программе

Итак, таблица переводов загружена в CAT-программу. При использовании процедуры для memoQ, описанной в предыдущем пункте, мы увидим следующую картину.

Как видно, текстовый блок с примечаниями содержит специальные коды в виде тегов. В подобных случаях лучше всего разбить сегменты на части, используя команду Split / Split Segment. Получим следующее.

В процессе перевода нужно внимательно перенести теги в сегмент перевода. При этом теги \P (разрыв абзаца), <tab/> (знак табуляции) и %%D (знак Ø) можно не переводить, если они не нужны в переводе. Например, на следующем снимке экрана показан тег, который необязательно оставлять в переводе.

Будьте внимательны со специальными символами, которых нет в оригинале – длинное тире (–), знак № и некоторые другие. Их может не быть в шрифте, который используется в AutoCAD, т.к. в чертежах часто используются нестандартные шрифты. Лучше всего использовать в переводе обычный дефис (-), а вместо знака «№» использовать латинскую букву N со знаком градуса («N°»). Также могут возникать проблемы с буквой «ё», поэтому лучше использовать букву «е». После перевода выгрузите готовый документ из CAT-программы.

Способ 1: CloudConvert

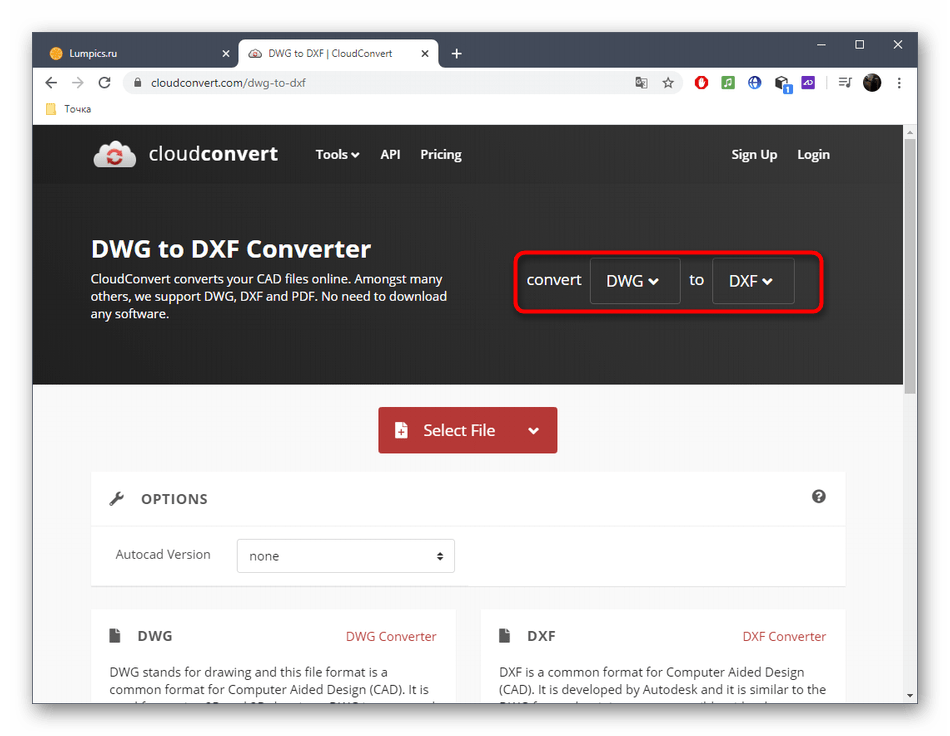

Онлайн-сервис CloudConvert поддерживает конвертирование разных типов файлов, включая и DWG в DXF. Если у вас есть несколько объектов, обработку которых необходимо выполнить, этот инструмент позволит осуществить эту задачу в пакетном режиме.

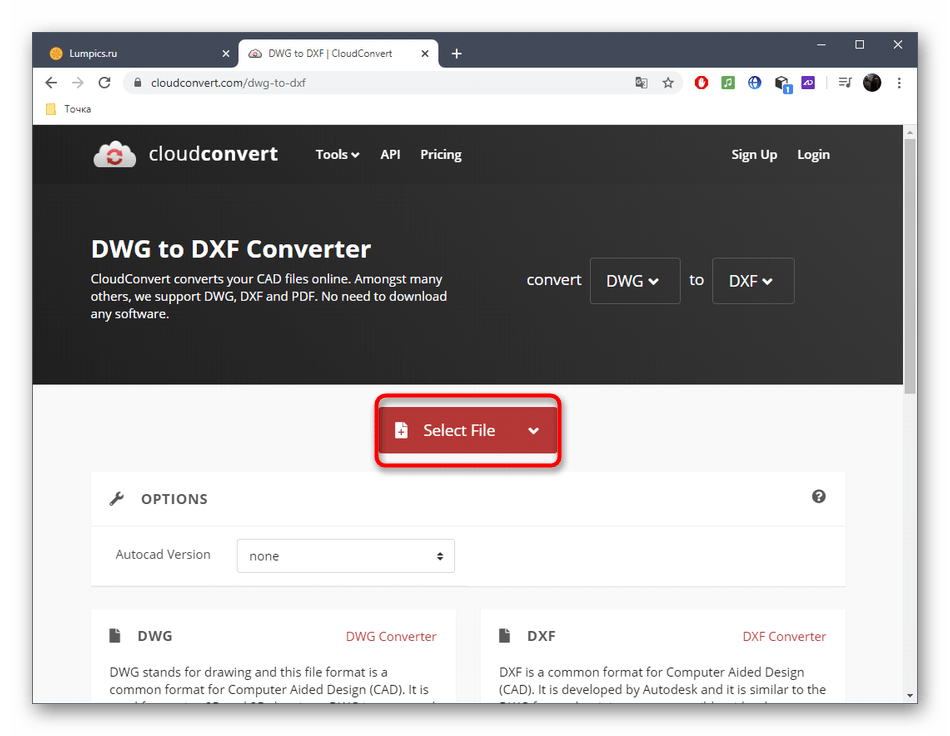

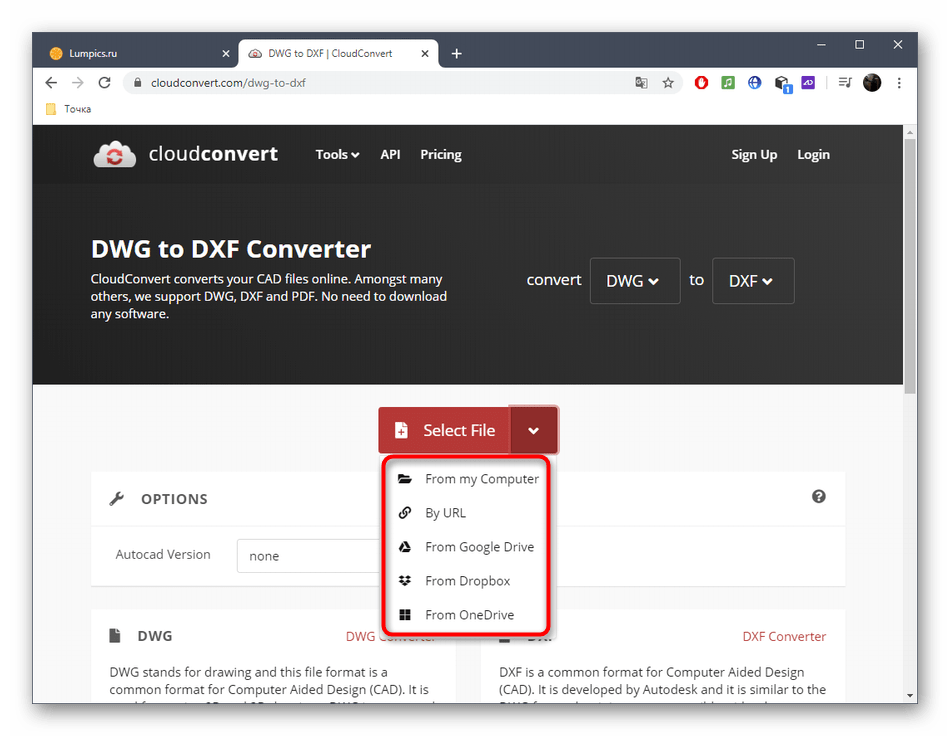

Откроется выпадающее меню, через которое можно вставить ссылку на файл, импортировать его из облачного хранилища или загрузить из локального.

Мы выбрали последний способ, открыв «Проводник» и отыскав там необходимый файл формата DWG.

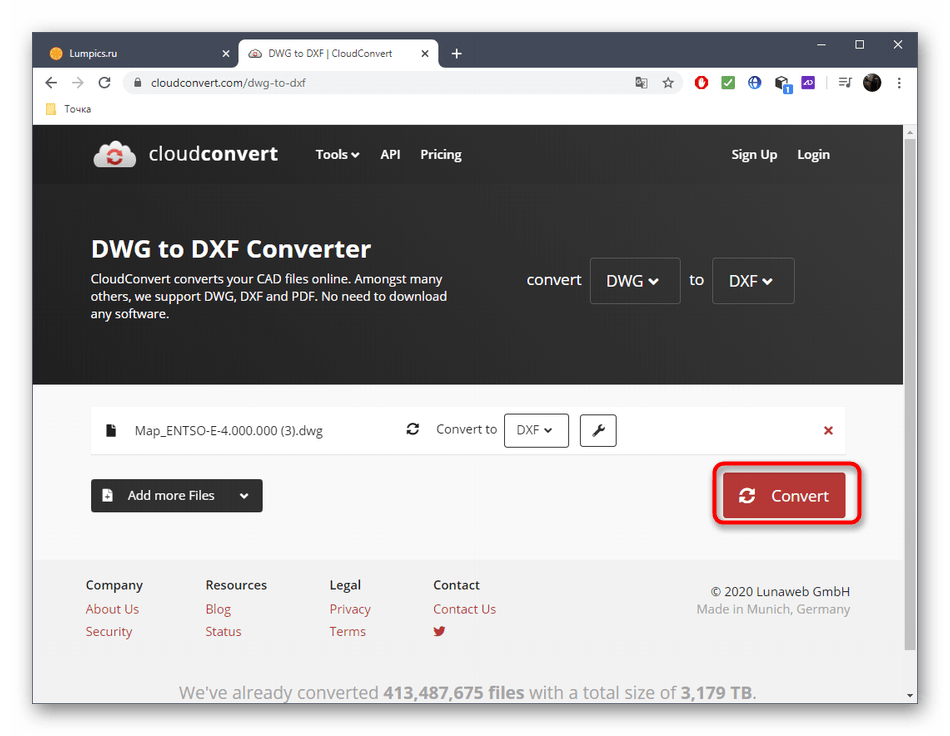

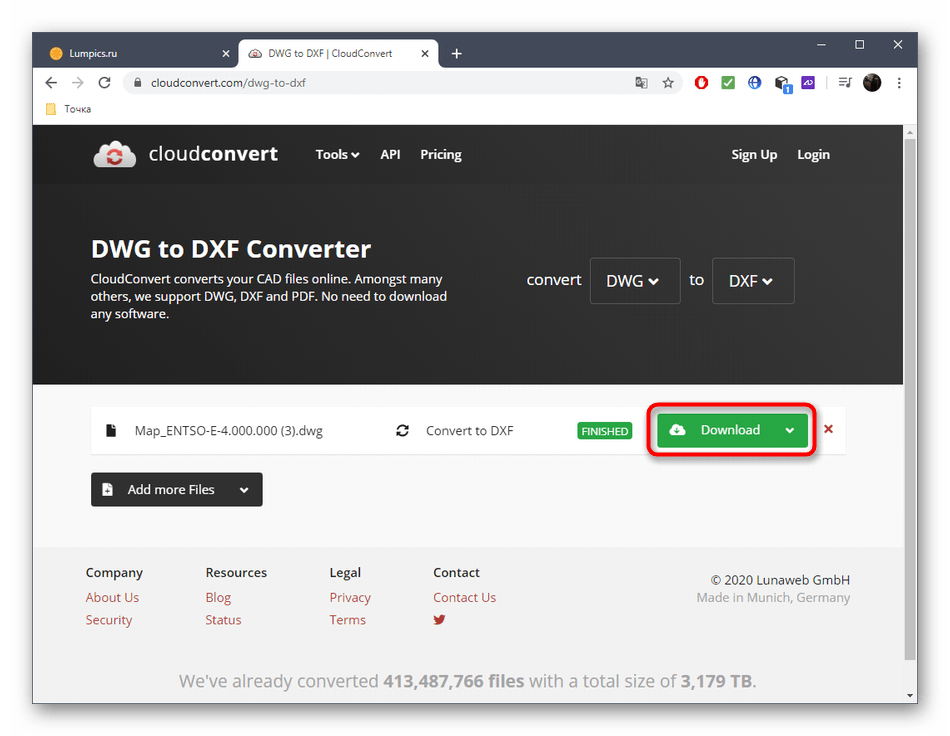

Запустите процесс преобразования, нажав «Convert».

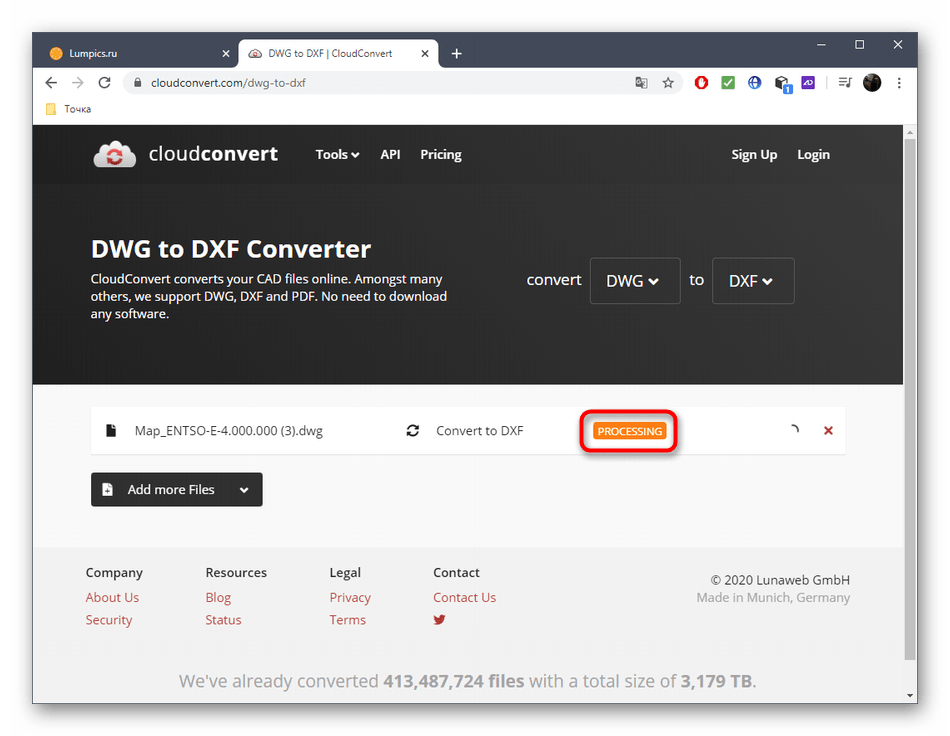

Ожидайте окончания загрузки файлов на сервер и их обработки.

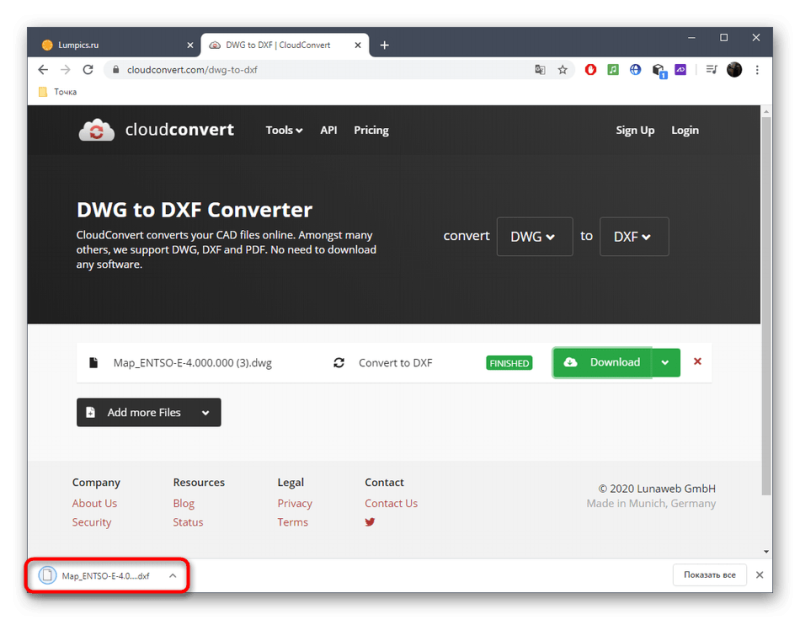

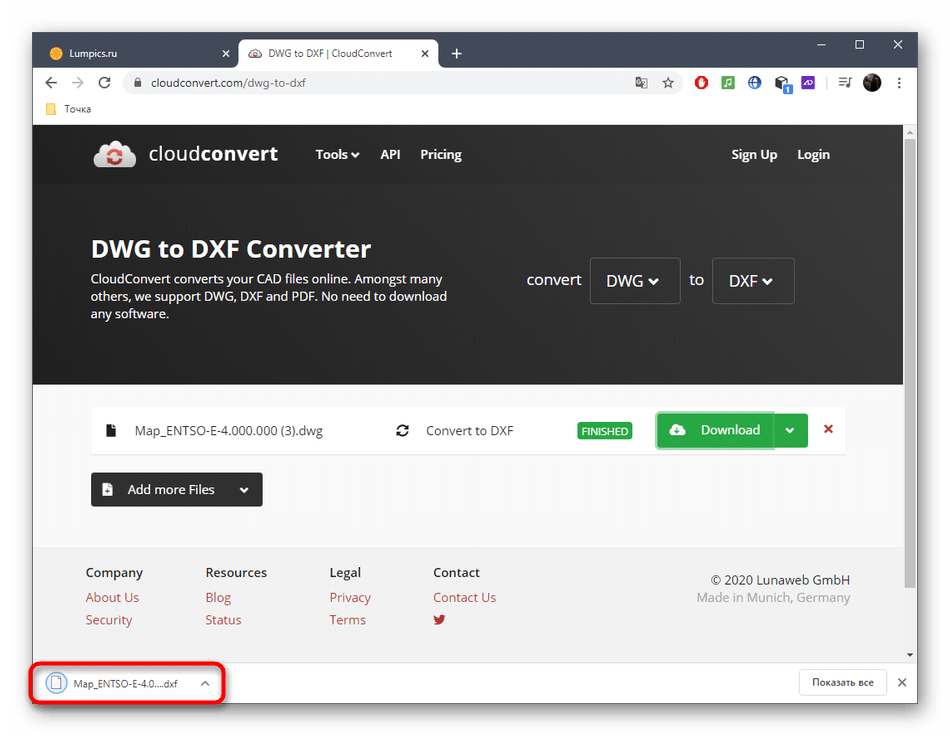

Как только конвертирование будет завершено, готовый файл можно скачать на компьютер или сразу загрузить в облако.

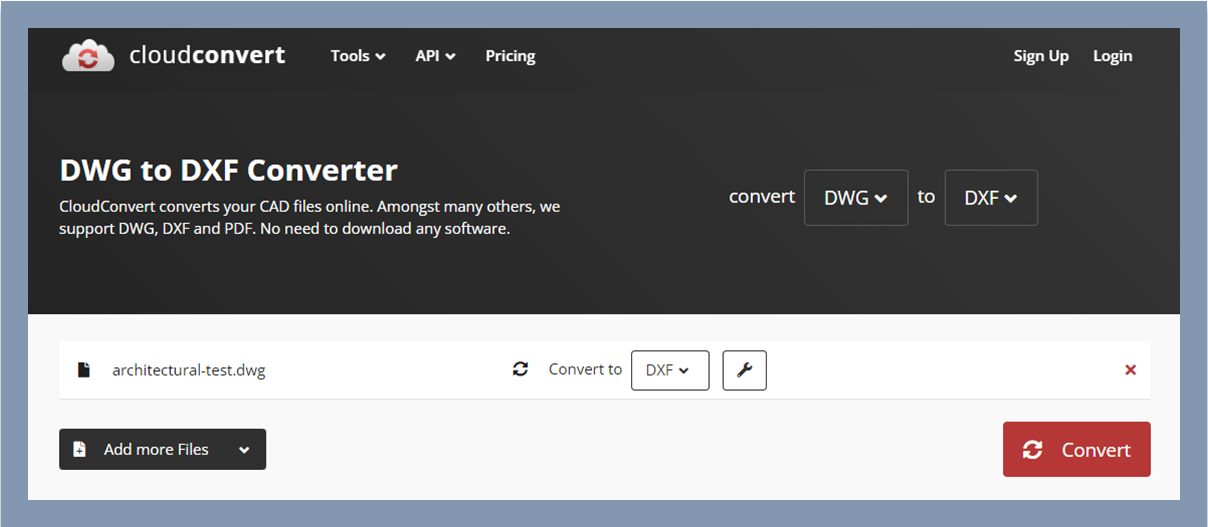

CloudConvert

If you wish to convert your DWG files without software download or installation, CloudConvert is a good solution. This converter is developed for any user to convert DWG to DXF online for free. A good thing is that it allows batch conversion without paying a dime. While the DWG to DXF converter can be used for free and online, it has a clean and ad-free interface, superior than many other online software.

You can run the free DWG to DXF converter online in nearly all browsers and on almost any device. On the converter site, there are a collection of extra conversion tools. It is in fact a dedicated document converter that converts office documents, video, ebook, image, spreadsheet, and various other files. You are able to quickly turn PDF into Word format with it.

Об авторе

Станислав Охват – разработчик комплекса программ «TransTools» (www.translatortools.net) – плагинов для Microsoft Office и AutoCAD, предназначенных для подготовки документов Microsoft Office к переводу, форматирования и проверки переведенных документов, а также перевода сложных форматов Microsoft Visio и AutoCAD. Станислав специализируется на разработке прикладных программ для бюро переводов, а также оказывает услуги по техническому консультированию в области систем автоматизации перевода.

См. также:

• Услуга по переводу чертежей под ключ от бюро переводов «ЛингваКонтакт»
• Базовый курс для начинающих переводчиков
• Программа блока базового курса «Программное обеспечение»

Дата: 29.04.2021 г

Программы для просмотра документов формата CDW

Как и чем открыть cdw файл для обычного просмотра и печати или для внесения в него изменений?

Файл с расширением cdw чаще всего представляет собой проект программы Компас. В нем могут храниться чертежи строительных объектов, детали механизмов и сложных инженерных конструкций, а также техническая документация к ним и другие вспомогательные данные.

Программы для открытия файла CDW

Скорее всего файл CDW является чертежом. Он мог быть создан в одном из следующих программных продуктов:

1. КОМПАС-3D — система автоматизированного проектирования, которая позволяет создавать различные 3D-объекты, а также чертежи.
2. КЭДКЕЙ — один из родоначальников САПР, сейчас его уже не применяют для создания чертежей и моделей.
3. КэноуДроу — в этом ПО можно анализировать данные, создавать графики и диаграммы.
4. СеледиДроу — устаревший графический редактор.

Способ 1: КОМПАС-3D

Для просмотра будет достаточно специального приложения КОМПАС-3D Viewer, которое предназначено для открытия файла, также в нём есть функция отправки на печать.

Скачать КОМПАС-3D Viewer

После скачивания

1. Укажите путь, куда бы вы хотели установить программу.

1. Запустите пакет установщика.

1. Откроется окно начала установки. Кликните на кнопку «Далее».

1. Ознакомьтесь с лицензионным соглашением. Поставьте галочку. Нажмите «Далее».

1. Заполните поля, кликните «Далее».

1. Выберите вариант установки.

1. Заполните адрес, куда бы вы хотели установить программу.

1. Кликните на кнопку «Далее».

1. Дождитесь окончания установки.

1. Определитесь, хотите ли вы создать значок на Рабочем столе и в Панели запуска.

1. После окончания установки вы можете наконец открыть файл CDW. Для этого запустите КОМПАС-Вьюер.

1. Теперь остается всего лишь открыть файл CDW.

Способ 2: ФайлВьюПро

Существует также уникальное универсальное приложение, которое может открыть не только файлы CDW, но и множество других типов файлов. После того как вы заходите на сайт с этой программой, вы можете просто, в несколько шагов, скачать, установить и использовать ее.

Скачать ФайлВьюПро

1. Открываем ссылку для скачивания. Кликаем «Сохранить файл».

1. Выбираем язык, на котором будет отображаться интерфейс ФайлВьюПро.

1. После окончания установки приступаем к открытию файла.

1. Откроется окно открытия документа. После выбора файла, следует кликнуть на «Открыть».

Вот собственно и всё, не так уж это сложно, открыть файл с незнакомым форматом.

: Как использовать буфер обмена в Windows

Компас-3D

Как уже было сказано выше, файл CDW – родной формат для программы Компас-3D, а значит, совершенно логично можно предположить, что данный файл можно открыть именно в данной программе.

Компас-3D – детище компании Ascon, которое представляет собой профессиональный инструмент для создания чертежей, позволяющий обеспечить полноценное создание проекта любого типа сложности.

Если вам требуется лишь просмотреть содержимое файла CDW, то вам идеально подойдет облегченная версия данной программы – Компас-3D Viewer, которая представляет собой бесплатный просмотрщик чертежей.

Если у вас имеется неоходимость вносить коррективы, тогда без полноценной версии данного продукта не обойтись, который распространяется уже на платной основе.

Скачать программу Компас-3D Viewer

Скачать программу Компас-3D

CeledyDraw

Альтернативный инструмент для просмотра и простого редактирования файла CDW, который станет идеальным выбором, если вам не требуется тяжелый профессиональный инструмент, но при этом важна возможность внесения коррективов.

Программа не является бесплатной, однако, у вас будет в запасе целых 30 дней, чтобы оценить все возможности программы.

Скачать программу CeledyDraw

Спосіб 2: OnlineConvertFree

OnlineConvertFree — ще один багатофункціональний онлайн-сервіс, принцип взаємодії з яким схожий з розглянутим вище. Початківцям користувачам знадобиться така інструкція.

1. Перебуваючи на головній сторінці OnlineConvertFree, клацніть «Виберіть файл».

У вікні «Провідника» відшукайте і завантажте потрібні файли у вихідному форматі.

Переглядайте їх список на сайті і в разі потреби додавайте ще елементи для пакетної обробки.

натисніть «Конвертувати все в», Щоб вибрати формат для перетворення.

Якщо швидко не виходить відшукати DXF, скористайтеся отобразившейся в меню рядком пошуку.

Попередньо переконайтеся в тому, що формат обраний правильно.

кнопкою «Конвертувати» запустіть перетворення.

Чекайте закінчення обробки, що може зайняти певний час в залежності від розмірів і кількості вибраних файлів.

Ви будете повідомлені про завершення конвертації. Для завантаження одного файлу клікніть «Завантажити».

Якщо ж одночасно було оброблено відразу кілька об’єктів, потрібно клацнути «Викачати все в ZIP».

Способ 1: Online-Convert

Онлайн-сервис с названием Online-Convert можно смело считать одним из лучших для перевода DWG в более ранние версии. Инструмент поддерживает все существующие версии чертежей и позволяет без каких-либо проблем выбрать требуемую, сохранив после этого новый файл на компьютере.

1. Откройте необходимую страницу сайта и перетащите файл в выделенную зеленым область. Вместо этого можете нажать по «Выберите файл», чтобы перейти к поиску чертежа через «Проводник».

2. В нем отыщите исходный файл DWG и дважды щелкните по нему левой кнопкой мыши.

3. Обязательно дождитесь полной загрузки объекта на сайт, после чего переходите к следующему шагу.

4. Ниже вы найдете список «Изменить версию», который и нужно развернуть для выбора более ранней версии.

5. Ознакомьтесь с полным перечнем и отыщите в нем именно ту версию DWG, которая требуется именно вам.

6. Кликните по «Начать», чтобы запустить процесс преобразования файла.

7. Это займет некоторое время, поэтому дожидайтесь автоматической перезагрузки страницы, не закрывая текущую вкладку.

8. Вы будете уведомлены о том, что потратили одно бесплатное конвертирование. Без регистрации каждый пользователь получает три бесплатных задачи в час. Если хотите выполнить несколько больше преобразований, понадобится зарегистрироваться и подключить премиум.

9. Если загрузка нового DWG не началась автоматически, нажмите по «Скачать», чтобы вручную запустить данный процесс.

Программы для открытия формата

Сперва стоит упомянуть саму простую программу — DXF File Viewer. Она совершенно бесплатна, скачать ее можно с официального сайта. Достаточно ее установить, перейти в меню файл и открыть нужный проект. Приложение не позволяет редактировать DXF, однако отлично справляется с просмотром проектов.

Autodesk Autocad

Компания Autodesk получила известность во всем мире разработкой AutoCAD. С его помощью можно выполнять черчение и разработку 2D и 3D проектов. Формат DXF также разработан этой компанией и в программе AutoCAD он имеет широкие возможности. Автокад может выполнять открытие и редактирование файлов с расширением DXF всех размеров. AutoCAD не бесплатный, компания предоставляет потенциальным покупателям демоверсию. 30 дней.

Для открытия DXF в AutoCAD нужно:

1. Запустить приложение. В основном меню кликнуть по значку открытия чертежа. Это же действие можно выполнить клавишами Ctrl+O.
2. В появившемся окошке переходите в папку с нужным документом. Чтобы открыть искомый чертеж, выбираете его в появляющемся списке.

Разница между памятью DDR3 и DDR3L

Это все, можно приступать к работе.

Adobe Illustrator

Векторный редактор с удобным для работы меню, множество нужных и полезных функций. Adobe Illustrator больше подходит для опытных пользователей и больше заточен для работы с графикой. Просмотр и редактирование чертежей также возможно.

Предоставляется бесплатная версия чтобы увидеть возможности софта и поработать с ним. Время использования одна неделя.

Для открытия чертежных документов не нужно много усилий:

1. Выбираете документ в меню и в разделе «недавние» кликаете кнопку открыть. Можно нажать комбинацию клавиш Ctrl+O.
2. Выбираем нужный чертеж и нажимаем кнопку открыть.

Кроме просмотра DXF, можно производить редактирование, сохранение в других форматах и производить печать.

Corel Draw

Редактор для графики Corel Draw занимает одно из первых мест среди софта с такими же возможностями. Много различных инструментов, можно делать рисунки трехмерных изображений, делать преображение растровой графики в векторную. Чтобы ознакомиться с программой компания предоставляет бесплатную 15-дневную версию.

Открыть формат DXF используя Corel Draw можно, как и в предыдущих программах.

Нажимаем меню «Файл» кликнув по иконке с изображением открытой папки.

Открывается окно. В нем выбираем файл и жмем открыть.

После проверки программой параметров файл DXF открывается.

Доступен просмотр, редактирование и печать.

DWGSee DWG Viewer

Это приложение поможет в быстром просмотре чертежа, если нужно избежать установки объемного графического редактора. DWGSee DWG Viewer довольно быстро и просто установить, но он требует высоких характеристик компьютера. Открывает большинство используемых форматов. Доступна бесплатная версия на 21 день.

Открытие чертежей происходит стандартно, как и в предыдущих программах.

Возможности у нее также похожие: печать чертежа, просмотр, конвертация из одного графического формата в другой.

Как создать / удалить виртуальный диск в Windows 10

Free DWG Viewer

Программа для просмотра файлов с расширением DXF по своим функциональным возможностям и инструментам во многом похожа с редакторами рассмотренными выше. Ее главным отличием является то, что она бесплатная, также она занимает мало места и имеет понятный в управлении интерфейс.

Символы в названии DWG не должны вводить в заблуждение, Free DWG Viewer может открывать DXF и все CAD-файлы.

Открытие документов производится тем же путем что и в предыдущих программах. Доступны возможности – открытие и просмотра, увеличение масштаба, можно делать поворот изображения и просмотреть слои. Редактирование в данной программе невозможно.

Ваше комплексное решение!

Пакетное преобразование

• Доступно как через пользовательский интерфейс, так и через командную строку. • Поддерживает имена файлов с подстановочными знаками. например dwgConvert *.DWG *.DXF • Режим командной строки позволяет выполнять автоматические переводы. (Доступно только в сетевых лицензиях и лицензиях на 5+ пользователей.)

Разнести (преобразовать) блочные ссылки и объекты

• Разбивайте сложные объекты, такие как атрибут, таблица, сплайн, регион, 3DSolid, тело, механический рабочий стол, блок, размер, выноска, штриховка, многогранная сетка, 3D-грань, эллипс, в более простые типы объектов. • Извлечение и замена OLE-объектов растровыми изображениями • Преобразование MText в текст • Преобразование текста SHX в полилинии • Преобразование текста TTF в сплайны или полилинии (Командная строка / Сеть dwgConvert только) • Расширение MText со встроенными шрифтами с сохранением встроенных стилей шрифтов

Исправить и очистить чертежи AutoCAD

• Исправление поврежденных чертежей с помощью расширенного аудита и восстановления программного обеспечения. • Удаление неиспользуемых блоков из чертежа. • Исправление файлов DWG, созданных не в Autodesk, которые могут вызвать ложное состояние «Версия для учащихся — Обнаружен штамп чертежа / СОЗДАНО В ВЕРСИИ ДЛЯ СТУДЕНТОВ AUTODESK» в AutoCAD 2019

* Обратите внимание: эта функция не удаляет Состояние «Версия для учащихся — обнаружен штемпель» для чертежей, которые были созданы в студенческой версии продукта Autodesk, исправляет только некоторые файлы DWG, созданные не в Autodesk, которые AutoCAD 2019 ошибочно идентифицирует как созданные в студенческой версии продукта Autodesk, когда в на самом деле их не было. т.е

цель этой опции не в том, чтобы обойти ограничение Autodesk на использование своего программного обеспечения для учащихся, а только в том, чтобы исправить некоторые чертежи, не принадлежащие Autodesk, которые, как известно, ложно вызывают условие.

Другие полезные функции

• Извлечь макеты для разделения чертежей. • Удалить все макеты пространства листа, чтобы создать только чертеж пространства модели. • Удалить объекты на отключенных слоях.

• Как сделать шрифт 13 в word



• Программа для редактирования видео с ярлыками



• Объединить Word и Excel



• Как установить флажок в After Effects



• Как повернуть объект в фотошопе

Бесплатное Windows-приложение для конвертации, просмотра, объединения файлов

• Конвертируйте, просматривайте и объединяйте файлы на Вашем компьютере с ОС Windows.
• Обрабатывайте файлы Word, Excel, PowerPoint, PDF и более 100 других форматов файлов.
• Без ограничений по размеру файла.
• Пакетное преобразование нескольких файлов.
• Одно приложение с широкими возможностями, такими как конвертация и просмотр документов, слияние нескольких документов в один, анализатор метаданных файла, сравнение и цифровая подпись документов.
• Регулярные ежемесячные БЕСПЛАТНЫЕ обновления с новыми функциями.

DWG AutoCAD Drawing Database File

Файлы с расширением DWG представляют собой проприетарные двоичные файлы, используемые для хранения данных 2D- и 3D-дизайна. Подобно DXF, которые являются файлами ASCII, DWG представляет собой двоичный формат файлов для чертежей САПР (автоматизированного проектирования). Он содержит векторное изображение и метаданные для представления содержимого файлов САПР.

PSD Adobe Photoshop Document

PSD, Photoshop Document, представляет собой собственный формат файлов Adobe Photoshop, используемый для проектирования и разработки графики. Файлы PSD могут включать слои изображений, корректирующие слои, маски слоев, аннотации, информацию о файлах, ключевые слова и другие элементы, специфичные для Photoshop. Файлы Photoshop по умолчанию имеют расширение PSD, максимальную высоту и ширину 30 000 пикселей и ограничение длины в два гигабайта.

ITGuides.ru

Файлы с расширением DWG создаются в известной программе для проектирования AutoCAD. Как правило, это чертежи и 3D-модели. Когда возникает необходимость просмотра таких файлов без использования программы, на помощь приходят онлайн-сервисы.

Способ 1: A360 Viewer

Данное приложение поддерживает 50 типов файлов, в том числе с расширением DWG. Разработан и поддерживается компанией Autodesk, которая является и разработчиком AutoCAD.

В окне загрузки сервиса доступны два способа выбора файлов. Первый — по принципу Drag and Drop, когда при помощи мыши исходный файл перетаскивается на указанное поле слева. Во втором предлагается выбрать файл в компьютере, щелкнув на «Select File» или воспользоваться одним из файловых онлайн-дисков «Dropbox», «Box» и «Google Drive».

Окно программы после загрузки файла с расширением DWG

Здесь можно переключаться между 2D и 3D видами. Доступны функции масштабирования и измерения, печати, присутствует менеджер слоев. Очевидным плюсом является полноэкранный режим. Из недостатков можно отметить отсутствие русского языка.

Перейти к работе с сервисом A360 Viewer

Способ 2: Sharecad

ShareCAD позволяет просматривать файлы чертежа или 3D-модели с расширением DWG.

После загрузки файла открывается окно чертежа.

Присутствуют функции масштабирования, печати, изменения фона на черный цвет, менеджер слоев. Отдельно следует отметить возможность отображения линий с весом или без, как в самой программе AutoCAD.

К очевидному преимуществу можно отнести поддержку русского языка.

Перейти к работе с сервисом Sharecad

Способ 3: PROGRAM-PRO

Данное приложение позволяет просматривать множество типов файлов, в числе которых есть формат DWG. На странице ресурса перечислены все поддерживаемые файлы.

При помощи кнопки «Обзор» можно загрузить файл DWG для просмотра.

Имеются инструменты для масштабирования, центрирования чертежа. Область для просмотра небольшое. Однако если щелкнуть на значок «Sharecad.org» на поле чертежа, откроется окно сайта «Sharecad» с полноэкранным отображением текущего чертежа. Недостатком является ограничение размера загружаемого файла, который составляет 50 Мб.

Перейти к работе с сервисом PROGRAM-PRO

В целом, онлайн-сервисы A360 Viewer, Sharecad и PROGRAM-PRO обеспечивают достаточную функциональность для просмотра файлов с расширением DWG. Последние два имеют интерфейс на русском языке. В свою очередь, A360 Viewer предоставляет возможность редактирования после регистрации на сайте. Также он не имеет ограничений по размеру загружаемого файла, в отличие от двух остальных приложений, в которых он составляет 50 Мб.

Онлайн конвертеры DWG->PDF и PDF->DWG

Онлайн конвертеры позволяют быстро перевести один формат в другой (DWG, PDF, JPG, CDW, DXF, CDR) в любом направлении. Очевидная задача конвертеров: менять формат файла, когда исходный формат графического документа не совпадает с требуемым.

Для редко используемых форматов, таких как PLN, FRW, VSD, XML, найти возможность конвертации в режиме онлайн достаточно сложно. Если в списке ниже такие сервисы отсутствуют, придется установить программу на компьютер, чтобы иметь возможность менять форматы.

Онлайн конвертеры DWG:

1. Zamzar.com. Позволяет конвертировать .dwg файлы не только в .pdf, но и в любые другие форматы, которых на выбор несколько десятков (bmp, gif, jpg, pdf, png, tiff…). По-умолчанию конвертер имеет ограничение файла в 50 мегабайт, но его можно увеличить. Результат преобразования файла придет на указанный адрес электронной почты.
2. PDF to DWG. Если на первом сайте чертежи в формате DWG можно перевести в другой формат, то здесь PDF-конвертируются в обратном направлении, в DWG. Онлайн-конвертер от создателей программы ABViewer, располагается на их же сайте. Поскольку цель сайта — продавать расширенную версию программы для компьютера, онлайн-решение имеет ряд ограничений. На данный момент: размер файла до 3 Мб, преобразование 2-х файлов в день, конвертация первых 2-х страниц PDF файла, не поддерживается векторизация файлов (растровые изображения в PDF преобразуются в OLE объекты).
3. DWG/DXF to PDF. Простой англоязычный сайт, позволяющий перевести изображения из формата DWG/DXF в PDF без регистрации и ввода e-mail. Поскольку конвертация картинки в этом направлении выполняется медленно и создает нагрузку на сервер, максимальный размер файла ограничен 10 мегабайтами.
4. Coolutils.com. Бесплатный скрипт на сайте coolutils.com/ru/online дает возможность преобразовать чертеж в DWG в любой из следующих форматов: PDF, JPEG, TIFF, CGM, PNG, SWF.
5. Aconvert.com. Сайт на английском, но сам скрипт сделан очень просто и понятно. Позволяет выполнять конвертацию в две стороны: как из DWG в PDF и обратно, так и в следующие форматы: DOC, DOCX, XLS, XLSX, PPT, PPTX, XML, CSV, ODT, ODS, ODP, HTML, TXT, RTF, SWF, PNG, JPG, TIFF, BMP, PCX, PNM и PSD.
6. Dwg.autodwg.com. Простой до невозможности сайт, в режиме онлайн преобразующий .pdf файлы в чертежи, распознаваемые AutoCAD. Присутствует возможность выбрать даже конкретную версию программы: AutoCAD 14, 2000/2002, 2004/2005/2006, 2007/2008/2009, 2010/2012. С тех пор сайт, видимо, не обновлялся — адаптации под новые версии программы нет.

Указанные сайты позволяют выполнять конвертацию из DWG по всем направлениям. Несмотря на удобство, онлайн-сервисы обычно медленно работают и имеют ограничения по количеству файлов или их размеру. Чтобы не сталкиваться с такими ограничениями и не зависеть от от наличия и скорости интернета, можно установить программу-конвертер на компьютер.

DXF – формат файла и его особенности

DXF – это специальный вид файла, который содержит графические изображения (чертежи). Разрабатывался и используется компанией Autodesk. Он предназначен для программы AutoCAD. Его положительная черта в том, что он может применяться и в других редакторах для создания чертежей. Именно так и задумывалось его разработчиками, чтобы он мог использоваться разнообразным похожим софтом и это бы упростило обмен чертежами между приложениями.

Создатели формата DXF предоставляют его спецификации, чтобы другие разработчики пользовались наработками в собственном прикладном ПО. Благодаря этому редактирование и просмотр чертежей в DXF-файле поддерживается многими программами.

LibreCad — это сервис для двумерного проектирования и черчения

Среди богатства возможностей ресурса rollap.com имеется сервис, позволяющий создавать чертежи онлайн. Речь идёт о LibreCad – довольно удобном инструменте, позволяющим проводить 2Д черчение для профессиональных целей. Сервис позволяет работать с SVG, JPG, PNG, PDF файлами, чертить с помощью мышки и клавиатуры, использовать слои, блоки, сплайны, полилинии, имеет функцию текстового редактора и так далее.

1. Для работы с LibreCad перейдите по указанной выше ссылке, и нажмите на кнопку «Launch online» (запуск онлайн).
2. Сервис предложит вам выбрать язык (найдите и выберите «русский») и меру длины (миллиметр).

3. После определения настроек откроется рабочее окно, где вы сможете создать и отредактировать ваш чертёж с помощью соответствующего инструментария.

4. Для сохранения полученного результата необходимо подключение к облачным сервисам (Dropbox, Google Drive, OneDrive или Box), сохранение результата туда, а уже оттуда вы можете скачать ваш чертёж к себе на ПК.

Viewer.autodesk.com – сетевой просмотрщик DWG файлов от «Autodesk Inc.»

Второй качественный просмотрщик dwg-файлов онлайн – это детище компании «Autodesk Inc.» под названием «Autodesk.Viewer». Данный инструмент поддерживает работу с большинством 2Д и 3Д файловых форматов, включая необходимый нам DWG, RVT, STEP и другие. Сервис может похвалиться русскоязычным интерфейсом и качественным отображением имеющегося у вас чертежа. Скорость открытия DWG-файлов у данного ресурса средняя.

1. Запустите viewer.autodesk.com;
2. Нажмите на кнопку « Начните просмотр »;
3. Затем кликните на « Выгрузить новый файл » — « Выберите файл ». Укажите сервису путь к вашему dwg-файлу на диске;
4. Если других файлов, связанных с загруженным файлом нет, кликните на « Больше нет файлов »;
5. Дождитесь окончания обработки вашего файла (может занять какое-то время);
6. Откроется имеющийся в файле чертёж. Используйте мышку для перемещения по чертежу и его масштабированию.

Преобразование чертежей САПР в формат HTML, PNG, JPG или PDF на C##

В этой статье я использую только формат DWG для преобразования и рендеринга в другие форматы с примерами. Начнем с преобразования файла проекта DWG для его визуализации в формате HTML со встроенными и внешними параметрами ресурсов с помощью C#.

Преобразование DWG в HTML с помощью встроенных ресурсов на C#

Ниже приведены шаги по преобразованию файла DWG для рендеринга в формате HTML.

• Загрузите файл DWG с помощью класса Viewer.
• Создайте HtmlViewOptions с помощью метода forEmbeddedResources.
• Рендеринг .dwg в HTML с использованием метода View.

Следующий исходный код преобразует файл DWG и отображает его как HTML со встроенными ресурсами с помощью C#.

Преобразование DWG в HTML с помощью внешних ресурсов на C#

Ниже приведены шаги по преобразованию файла DWG и рендерингу его в виде файла (файлов) HTML с помощью внешних ресурсов.

• Загрузите файл DWG с помощью класса Viewer.
• Создайте HtmlViewOptions с помощью метода forExternalResources.
• Визуализировать .dwg как HTML, используя метод View.

Следующий исходный код отображает файл DWG в формате HTML с использованием внешних ресурсов на языке C#.

Преобразование DWG в PDF, JPG и PNG на C#

Как и при преобразовании в формат HTML, файлы DWG могут быть преобразованы в форматы PDF, PNG и JPG с использованием соответствующих параметров ViewOptions следующим образом:

• HTML рендеринг с использованием HtmlViewOptions.
• Рендеринг JPG с использованием JpgViewOptions.
• Рендеринг PNG с использованием PngViewOptions.
• Визуализация PDF с использованием PdfViewOptions.
