Что такое DWG: назначение, аналоги, версии

Документы с таким разрешением относятся к семейству бинарных файлов, то есть представляют набор байтов, а не символов в отличие от текстовой информации. Конструкторы и инженеры используют эту форму для хранения двухмерных и трехмерных моделей.

В таких «контейнерах» хранятся проектные данные и метаданные о визуальном построении здания, плана коммуникаций и сооружений.

Существуют две модификации формата с разным режимом доступа:

• Открытая: от некоммерческого объединения производителей ПО – разрешен для чтения всем пользователям;
• Закрытая: от официального разработчика AutoCAD – доступен только владельцам специальной лицензии.

Данная политика закрытого обмена усложняет работу на производстве между заказчиком, исполнителем и подрядчиком, поскольку каждое подразделение может иметь отличающиеся программы, открывающие чертежи и схемы в формат DWG.

Сообщество пользователей нашло выход из этой ситуации – конвертация файлов, а также использование сторонних ресурсов для просмотра документов.

Проекты, в названии которых стоит расширение *dwg широко поддерживаются большинством САПР.

Но современные разработчики стараются решить проблему без конвертации и дополнительных трудозатрат.

Основной и альтернативный софт для работы с файлами .cdw

Файлы с расширением *.cdw предназначены для работы с программой КОМПАС. В файлах хранятся чертежи конструкций, описания к ним и техническая документация.

Если ранее вы не сталкивались с программным обеспечением от АСКОН, и не строили чертежей на компьютере, то при клике такой чертеж не откроется. В стандартном наборе программного обеспечения Windows нет софта для работы с файлами *.cdw. Поэтому придется установить дополнительное ПО.

Открытие файлов продуктами от АСКОН

Основным поставщиком программного обеспечения для работы с *.cdw-файлами является компания АСКОН. Чем открыть файл .*cdw? Использовать продукт компании Компас-3D.

Минус этой программы – дороговизна. Если вы не намерены платить деньги за продукт и планируете в течение нескольких дней работать с данным типом чертежей, то скачайте ознакомительную бесплатную версию Компас-3D. Без оплаты с ней можно работать 30 дней.

Существует также бесплатная версия Компас-3D Viewer.

У программы урезанный функционал. Она позволяет открывать чертежи в режиме «только для чтения». Т.е. редактировать чертежи нельзя, но вращать 3D модель, поворачивать, передвигать, масштабировать и распечатывать можно.

В ней доступно изменение моделей, в отличие от Компас-3D Viewer. При этом, по сравнению с Компас-3D функционал ограничен. Использовать эту программу в коммерческих целях запрещено.

Другие программы

Существуют сторонние программы, которые могут взаимодействовать с данным форматом:

1. FileViewPro — утилита, которая открывает до 100 типов файлов, включая видео, фото, звуковые файлы и таблицы. Минус программы – распространение на платной основе.
2. CeledyDraw – оснащен базовым функционалом, функцией редактирования, распечатки документов. Она подойдет для создания несложных диаграмм, но никак не для инженерных работ.
3. CADKEY – приложение для работы с инженерными чертежами. Появившись в далеком 1984-м году для MS DOS, она стала первооткрывателем индустрии программного обеспечения для инженеров.
4. AutoCAD. Еще одна программа для открытия *.cdw-файлов с расширенным потенциалом. Это главный конкурент КОМПАС-3D. Чертежи AutoCAD свободно конвертируются под формат КОМПАС и наоборот.

При подборе альтернативных программ, важно понимать, что *.cdw-файлы создаются в КОМПАС и предназначены для работы с этой программой. Сторонний софт подстраивает чертежи под себя. Поэтому, если нужно, чтобы чертеж открылся без ошибок, используйте софт, под который он создавался изначально

Поэтому, если нужно, чтобы чертеж открылся без ошибок, используйте софт, под который он создавался изначально.

Открываем DWG файл онлайн с помощью Autodesk Viewer?

Это необычная система, аналогичные ресурсы ею не пользуются. Здесь придется также проходить регистрацию, но вы точно не пожалеете, что потратили на это свое время. Функционал сайта впечатляет. 3D модели тут открываются намного детальнее и эффектнее. Инструкция по использованию простая, необходимо:

• вас переадресуют на новую страничку, где следует тапнуть по «Upload new file»;
• будут открыты способы загрузки. Кнопка «Select file» предназначена для того, чтобы можно было указать место файла. Есть возможность загрузки модели через Дропбокс, Гугл Drive, а также Box.

Будет открыт чертеж, с которым можно совершать такие действия:

• добавлять коммент;
• распечатать на любом устройстве;
• сделать скрин;
• поделиться ссылкой с юзерами;
• вернуть до исходного состояния;
• двигать чертеж (пиктограмма руки);
• увеличивать/уменьшать;
• измерять расстояние;
• работать со слоями;
• менять свойства чертежа;
• дополнительные настройки.

Бесплатные программы для чтения формата DWG

Для ознакомления и внесения минимальных правок в графические документы инженеры используют ряд демо-утилит. Они обладают небольшой производительностью, но этого хватает для редкого использования. К числу программ, имеющих функции бесплатного просмотра файлов DWG для «Автокада», специалисты относят следующие:

• Free DWG Viewer. Поддерживает разработки Autodesk и аналогичные им файлы XRef. Данный агрегатор обладает такими функциями, как:

  • зумирование;

  • послойное редактирование;

  • трехмерное масштабирование.Пользователи отмечают возможность сохранения визуальной модели в виде изображения JPEG. ПО может функционировать как отдельное приложение или как расширение в браузерах Internet Explorer, Firefox и Netscape.

• ZWCAD Viewer. Бесплатное приложение для пользователей CAD-программ и предоставляющее возможности открытия, печати и сравнения файлов чертежей. Существенным преимуществом является наличие версий для как для Windows 32-bit и 64-bit, так и для MacOS и Linux.

• DraftSight. Существенным минусом является отсутствие руководства на русском языке. Но по функционалу он не уступает конкурентам, поскольку читает и записывает DWG и DXF разных лет выпуска, а также трансформирует их в растровые изображения. При активации через электронную почту специалист может внедрять ссылку на сторонние чертежи.

• eDrawingsViewer. Программа с легким исходным кодом без проблем справляется с обработкой небольших по объему проектов. Подходит для студентов и новичков в работе с данным ПО. Для предприятия ее мощностей может не хватить. Имеет понятный интерфейс, в который включен 3D-указатели.

• nanoCAD. Разработка имеет функции редактора файлов. Синхронизируется с производными различных САПР. Полезными дополнениями более поздних версий утилиты являются автокоррекция и безопасного сохранения объекта при перебоях в сети.

Преобразование версии DWG файла

Формат DWG появился достаточно давно и с момента появления регулярно совершенствовался. Существует сразу несколько версий этого формата, которые несовместимы между собой, поэтому, иногда возникает необходимость сохранить существующий чертёж в другой, более старой или более новой версии. Рассмотрим программу Autodesk Trueview с помощью которой это можно сделать.

Autodesk DWG Trueview

Лучше всего повторно сохранить существующий чертёж с помощью программы от компании AutoDesk, которая называется Autodesk Trueview. Для этого:

• откройте чертёж;
• нажмите иконку «Сохранить как », которая располагается на панели быстрого доступа;
• в открывающемся списке найдите необходимую версию формата DWG;
• нажмите кнопку «Сохранить ».

DWG Converter

DWG Converter – это бесплатный конвертер файлов, разработанный компанией ZWSOFT. Эта программа понимает и может конвертировать из одной версии в другую все разновидности формата DWG, включая актуальную. Кроме всего прочего поддерживается пакетная обработка файлов, то есть можно загрузить сразу несколько чертежей и запустить процесс их преобразования.

Кристина Горбуноваавтор

Как открыть файлы DWG в Windows

Если вы используете ПК с Windows, программа, которую я рекомендую вам использовать, называется DWG TrueView. Я решил поговорить с вами об этом программном обеспечении, поскольку это бесплатное приложение, созданное той же компанией, которая разработала известное программное обеспечение AutoCAD, предназначенное именно для открытия файлов DWG.

Давайте немедленно примем меры и посмотрим, как установить программу DWG TrueView на ПК. Сначала подключитесь к официальному веб-сайту DWG TrueView (ссылка выше) и в разделе DWG TrueView выберите 32-разрядную или 64-разрядную версию из раскрывающегося меню, затем нажмите кнопку Download.

Как только вы загрузили файл на свой компьютер, запустите его, дважды щелкнув по нему. Чтобы начать установку, при необходимости измените путь установки, а затем начните установку, нажав кнопку OK. На этом этапе вам придётся подождать, пока всё программное обеспечение, необходимое для правильного функционирования программы, будет загружено и установлено.

Когда появится запрос Windows, нажмите кнопку Да, чтобы начать установку программы. Затем нажмите кнопку Установить на этом компьютере, расположенную в открывшемся окне программы, затем убедитесь, что вы приняли условия использования приложения, поставив галочку рядом с пунктом «Я принимаю».

Чтобы продолжить установку, нажмите сначала кнопку Далее, а затем кнопки Установить и Готово, чтобы завершить процесс установки DWG TrueView, а также всего прилагаемого программного обеспечения, необходимого для его работы.

Наконец, вы готовы использовать соответствующее программное обеспечение и обнаружить содержимое файла .dwg, найденного на вашем компьютере. Сначала запустите программу DWG TrueView, дважды щелкнув её значок, который появится на рабочем столе. Теперь в открывшемся окне нажмите на значок папки, соответствующий пункту «Начало работы» и «Открыть файлы». Найдите файл .dwg, который вы нашли в папках вашего компьютера, и щелкните по нему, чтобы открыть его. Потерпите ещё несколько секунд, чтобы программа открыла и правильно обработала «загадочный документ». В итоге, Вы сможете визуализировать его содержание.

A360 Viewer

Отличный сайт, который поможет открыть файл DWG онлайн. Он относится к профи сервисам, представляющим полный инструментарий для работы с таким форматом. Здесь нужно будет зарегистрироваться, после чего инструментарий открывается на тридцать дней.

Оформление русскоязычное, но не у всех кнопок есть перевод (это совсем не помешает). Использовать A360 Viewer легко:

на основной страничке ресурса тапаете по клавише «Try now»;

• выбираете вариант учетной записи, которая будет зарегистрирована, обычно выбирают один, этого будет достаточно;
• регистрируетесь, в первом окошке вводите электронный ящик, после перехода по адресу из письма, вас переадресуют вводить данные;
• после завершения регистрационной процедуры, заходите в ЛК, подпункт «Admin Project»;
• кликаете «Выгрузить» и отмечаете «дорогу» к файлу, в котором расположился чертеж. Файл будет загружен и показан в перечне, надо выбрать его для последующей работы.

Это онлайн приложение привлекает пользователей удобными настройками, применяемыми к чертежу DWG. Тут можете менять масштаб различных участков, делать отметки. Есть возможность работы над конкретным файлом онлайн с несколькими юзерами. Этот сайт очень функциональный, и если вас не пугает процедура регистрации, то он станет отличным помощником.

Автор рекомендует:

• Генератор случайных чисел онлайн для розыгрыша
• Как узнать, прослушивается ли мобильный телефон
• Фото на документы онлайн: лучшие сервисы
• Переводчик с озвучкой произношения: лучшие сервисы

Free DWG Viewer для windows на русском

Версия	Платформа	Язык	Размер	Формат	Загрузка
*Free DWG Viewer на Русском для Windows скачайте бесплатно!
Free DWG Viewer	Windows	English	46,2MB	.exe

Описание Free DWG Viewer

Free DWG Viewer – это приложение, предназначенное для отображения и просмотра чертежей, по сути, представляющее собой часть Autocad. С помощью данной программы можно продемонстрировать изображение формата 3D, его отдельные элементы, а также расслаивать объект.

Free DWG Viewer поддерживает все известные на сегодняшний день чертежные форматы. Процесс инсталляции происходит в считанные секунды, поскольку размеры данного приложения весьма компактны. Программа предельно проста для понимания и освоения из-за небогатой функциональности, даже невзирая на англоязычный интерфейс. Она также отлично дополняет браузеры Internet Explorer и Firefox.

Функционал

Free DWG Viewer не позволяет редактировать просматриваемые объекты, однако со своими задачами справляется просто отменно. При помощи данного приложения пользователь может масштабировать объект до необходимых размеров. Несомненным плюсом программы является и поддержка форматов DWF, DXF и DWG. В процессе просмотра изображения, пользователь имеет возможность сохранить его ракурсы и различные элементы в формате JPG.
Другие функции:

• Смена фона. Если фоновый цвет требуется заменить по какой-либо причине, например, для повышения уровня контрастности объекта, то при помощи данного приложения эта процедура осуществляется быстро и легко.
• Демонстрация изображений 3-D. Трехмерные объекты можно просматривать со всех ракурсов в любом удобном масштабе.
• Копирование элементов объекта. Предварительно выбрав нужную опцию в меню, просто выделите часть, которую нужно скопировать. Это действие проводится буквально в пару кликов мышью.
• Расслаивание объекта. Программа предоставляет пользователю возможность разделения изображения на слои для последующего использования каждого из них в отдельности.
• Доступный интерфейс. Приложением сходу сможет воспользоваться даже тот человек, который видит его впервые, благодаря простому и понятному меню.

Поддерживаемые типы файлов

Импорт: DXF, DWG, DWF, XREF;Экспорт: JPG, CSF, CAD, DXF, DWG, DWF, XREF.

Скриншоты

Free DWG Viewer скачать для Windows

Free DWG Viewer скачать для Windows 10Free DWG Viewer скачать для Windows 8.1Free DWG Viewer скачать для Windows 8

Free DWG Viewer скачать для Windows 7Free DWG Viewer скачать для Windows VistaFree DWG Viewer скачать для Windows XP

Похожие программы

Adobe Reader Universal Document Converter RasterVect Free 3D Photo Maker AVS Document Converter Домашняя Фотостудия WinDjView Free DWG Viewer Vextractor Free Image Convert and Resize Ashampoo Photo Commander Fresh View Мастер коллажей Sweet Home 3D Adobe Photoshop Lightroom Астрон Дизайн GIMP VisiCon SmallFoto FastStone Photo Resizer Konvertor Photoscape Faststone Image Viewer XnView IrfanView ACDSee Picasa Autodesk 3DS Max Cinema 4D Studio Google SketchUp Blender Adobe Photoshop PRO100 CorelDRAW Adobe Illustrator Paint.net

Графические редакторы 3D графика Просмотр Графические конвертеры

Как открыть файл DWG онлайн

Если нет желания или возможности скачивать на ПК программу для работы с чертежами, можно открыть DWG онлайн. Рассмотрим самые функциональные сайты.

PROGRAM-PRO — это русскоязычный ресурс, позволяющий пользователям проводить операции с файлами объемом до 50 мегабайт. Интерфейс сайта простой и понятный. работать с чертежом можно даже на мобильном устройстве.

Переходим на сайт и указываем путь к файлу. Затем щелкаем «Загрузить» и ждем добавления чертежа на сайт. Этот процесс может занимать длительное время, если скорость интернета низкая, а размер файла большой.

Вот как будет выглядеть загруженный на сайт файл формата DWG.

С помощью кнопок в верхней панели инструментов можно менять масштаб, фон и переключаться между слоями. Также масштаб изображения можно менять колесиком на мышке.

A360 Viewer — это профессиональный сервис для работы с форматом DWG. После регистрации на сайте пользователю дается 30 дней для проверки возможностей ресурса.

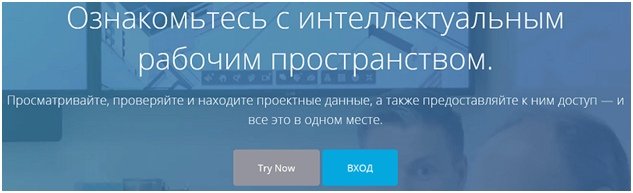

Чтобы получить бесплатный доступ на главной странице щелкаем «Try now».

Выбираем вариант редактора. Указываем адрес электронной почты.

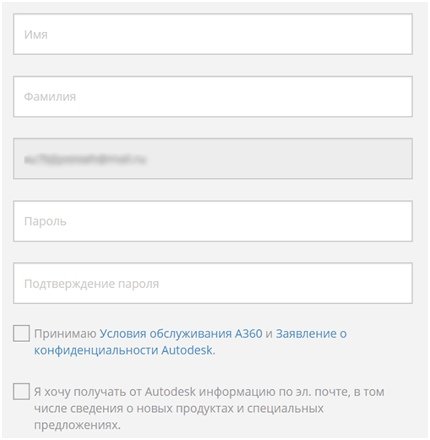

Указываем регистрационные данные.

Осуществляется переадресация в личный кабинет. Открываем «Admin Project».

Указываем путь к чертежу: «Выгрузить» — «Файл».

Открываем загруженный файл.

Редактор позволяет вносить комментарии, менять перспективу, масштаб и пр.

Онлайн конвертеры DWG->PDF и PDF->DWG

Онлайн конвертеры позволяют быстро перевести один формат в другой (DWG, PDF, JPG, CDW, DXF, CDR) в любом направлении. Очевидная задача конвертеров: менять формат файла, когда исходный формат графического документа не совпадает с требуемым.

Для редко используемых форматов, таких как PLN, FRW, VSD, XML, найти возможность конвертации в режиме онлайн достаточно сложно. Если в списке ниже такие сервисы отсутствуют, придется установить программу на компьютер, чтобы иметь возможность менять форматы.

Онлайн конвертеры DWG:

1. Zamzar.com. Позволяет конвертировать .dwg файлы не только в .pdf, но и в любые другие форматы, которых на выбор несколько десятков (bmp, gif, jpg, pdf, png, tiff…). По-умолчанию конвертер имеет ограничение файла в 50 мегабайт, но его можно увеличить. Результат преобразования файла придет на указанный адрес электронной почты.
2. PDF to DWG. Если на первом сайте чертежи в формате DWG можно перевести в другой формат, то здесь PDF-конвертируются в обратном направлении, в DWG. Онлайн-конвертер от создателей программы ABViewer, располагается на их же сайте. Поскольку цель сайта — продавать расширенную версию программы для компьютера, онлайн-решение имеет ряд ограничений. На данный момент: размер файла до 3 Мб, преобразование 2-х файлов в день, конвертация первых 2-х страниц PDF файла, не поддерживается векторизация файлов (растровые изображения в PDF преобразуются в OLE объекты).
3. DWG/DXF to PDF. Простой англоязычный сайт, позволяющий перевести изображения из формата DWG/DXF в PDF без регистрации и ввода e-mail. Поскольку конвертация картинки в этом направлении выполняется медленно и создает нагрузку на сервер, максимальный размер файла ограничен 10 мегабайтами.
4. Coolutils.com. Бесплатный скрипт на сайте coolutils.com/ru/online дает возможность преобразовать чертеж в DWG в любой из следующих форматов: PDF, JPEG, TIFF, CGM, PNG, SWF.
5. Aconvert.com. Сайт на английском, но сам скрипт сделан очень просто и понятно. Позволяет выполнять конвертацию в две стороны: как из DWG в PDF и обратно, так и в следующие форматы: DOC, DOCX, XLS, XLSX, PPT, PPTX, XML, CSV, ODT, ODS, ODP, HTML, TXT, RTF, SWF, PNG, JPG, TIFF, BMP, PCX, PNM и PSD.
6. Dwg.autodwg.com. Простой до невозможности сайт, в режиме онлайн преобразующий .pdf файлы в чертежи, распознаваемые AutoCAD. Присутствует возможность выбрать даже конкретную версию программы: AutoCAD 14, 2000/2002, 2004/2005/2006, 2007/2008/2009, 2010/2012. С тех пор сайт, видимо, не обновлялся — адаптации под новые версии программы нет.

Указанные сайты позволяют выполнять конвертацию из DWG по всем направлениям. Несмотря на удобство, онлайн-сервисы обычно медленно работают и имеют ограничения по количеству файлов или их размеру. Чтобы не сталкиваться с такими ограничениями и не зависеть от от наличия и скорости интернета, можно установить программу-конвертер на компьютер.

Открываем DWG файл онлайн с помощью Autodesk Viewer?

Это необычная система, аналогичные ресурсы ею не пользуются. Здесь придется также проходить регистрацию, но вы точно не пожалеете, что потратили на это свое время. Функционал сайта впечатляет. 3D модели тут открываются намного детальнее и эффектнее. Инструкция по использованию простая, необходимо:

• вас переадресуют на новую страничку, где следует тапнуть по «Upload new file»;
• будут открыты способы загрузки. Кнопка «Select file» предназначена для того, чтобы можно было указать место файла. Есть возможность загрузки модели через Дропбокс, Гугл Drive, а также Box.

Будет открыт чертеж, с которым можно совершать такие действия:

• добавлять коммент;
• распечатать на любом устройстве;
• сделать скрин;
• поделиться ссылкой с юзерами;
• вернуть до исходного состояния;
• двигать чертеж (пиктограмма руки);
• увеличивать/уменьшать;
• измерять расстояние;
• работать со слоями;
• менять свойства чертежа;
• дополнительные настройки.

Способ 1: DWG Viewer (allinpdf)

Средство просмотра созданных в AutoCAD чертежей в формате DWG, которое является частью более крупного веб-сервиса allinpdf.

1. Перейдите на сайт по указанной выше ссылке и перетяните документ на отмеченную область или кликните по ней левой кнопкой мышки (ЛКМ). Не обращайте внимания на наличие «PDF» в подписи – вероятно, эта неточность связана со спецификой веб-ресурса.

2. В системном «Проводнике» выделите файл DWG и нажмите «Открыть».

3. Ожидайте, пока будет выполнена загрузка чертежа в сервис и его преобразование, после чего он откроется для просмотра.

   Используйте представленные на верхней панели инструменты для отображения списка страниц (1); навигации, масштабирования и поворота (2); вызова и изменения некоторых параметров (3); скачивания файла (4).

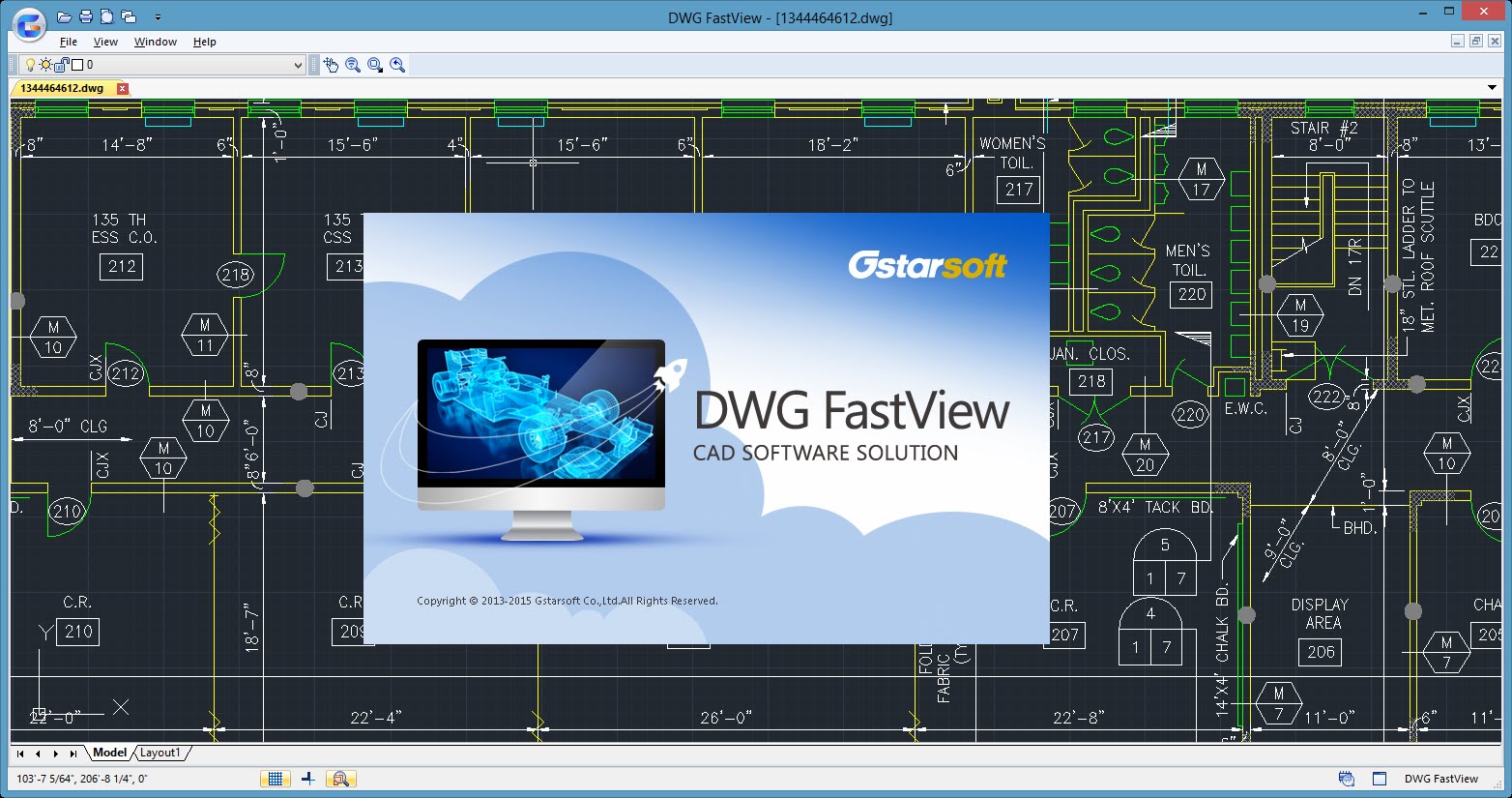

DWG FastView расширяет возможности

Вьюер или просмотрщик чертежей, проектов и файлов DWG FastView позволяет открывать не только 2D и 3D проекты, но и векторные изображения. Взять его можно на официальном сайте https://en.dwgfastview.com/cloud/windows/. Вы также сможете открыть два и более проекта одновременно в разных интерфейсах. Программа поддерживает основные форматы, импортированные из САПР — DWG и DXF. В ней можно сохранить проект в PNG, BMP или JPG. Есть инструменты для блокировки отдельных элементов проекта или их масштабирования. Присутствует возможность работы со слоями.

Как это работает:

1. Для того, чтобы открыть проект DWG, нажмите на большую кнопку на верхней панели и выберите пункт «Open»;
2. Укажите расположение файла на своем диске и снова нажмите «Open»;
3. Чтобы открыть несколько проектов сразу, выберите их в проводнике при открытии;
4. Если нужно изменить формат, откройте файл в программе и выберите нужный из предоставляемого в списке. Затем нажмите «Save»;
5. Все проекты и их элементы можно перемещать на рабочем столе программы при помощи указателя;
6. Для выделения слоя выберите его мышью.

Если вы открыли несколько проектов, то перемещаться по ним можно при помощи вкладок вверху окна, как в интернет-браузере.

Основной способ

Простейший способ состоит в том, чтобы сохранить файл в российской САПР с двухмерными моделями в формате dwg. Перевести тексты из неё — с расширением shx. Он сохраняется рядом с первым, в одном каталоге. Кроме dwg, используйте формат dxf. Трехмерные модели Компас сохраняют файл в формате sat. Как открыть чертёж в программе приёмнике? Так же, как и любой другой. Формат специально предназначен для обмена. Учтите, что перевод не идеален, и чем сложнее чертёж, тем больше возможных ошибок.

Нажмите Файл → Сохранить как. В открывшемся диалоге выберите из списка форматов нужный.

Этот способ полностью достаточен в повседневной деятельности, но иногда чертежей очень много. Или версия LT, которая вышеописанной функции не имеет. Платить 127.000 рублей за продукт только потому, что партнеры работают с ним мало, кому хочется? Однако найти online конвертер через поисковик нельзя. Поиски приводят к использованию самого Компаса. Поэтому решить без него можно лишь первую проблему — рабочий каталог.

Способ 1: ShareCAD

ShareCAD — один из самых продвинутых онлайн-сервисов, позволяющих открыть DXF-файлы в браузере для детального изучения развертки. Встроенный просмотрщик позволяет переключаться между видами и работать со всеми присутствующими в документе слоями.

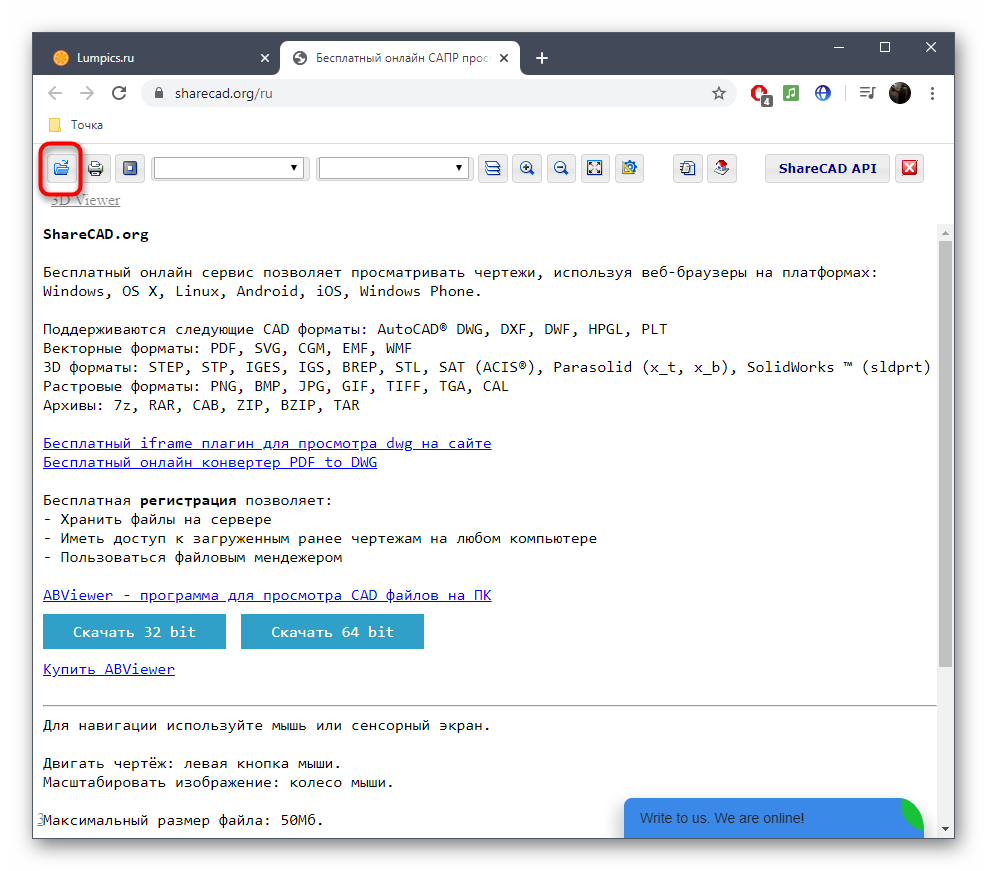

1. Воспользуйтесь ссылкой выше, чтобы попасть на главную страницу ShareCAD. Нажмите на кнопку «Открыть», чтобы перейти к выбору файла.

В открывшемся окне обозревателя отыщите сохраненный в формате DXF чертеж.

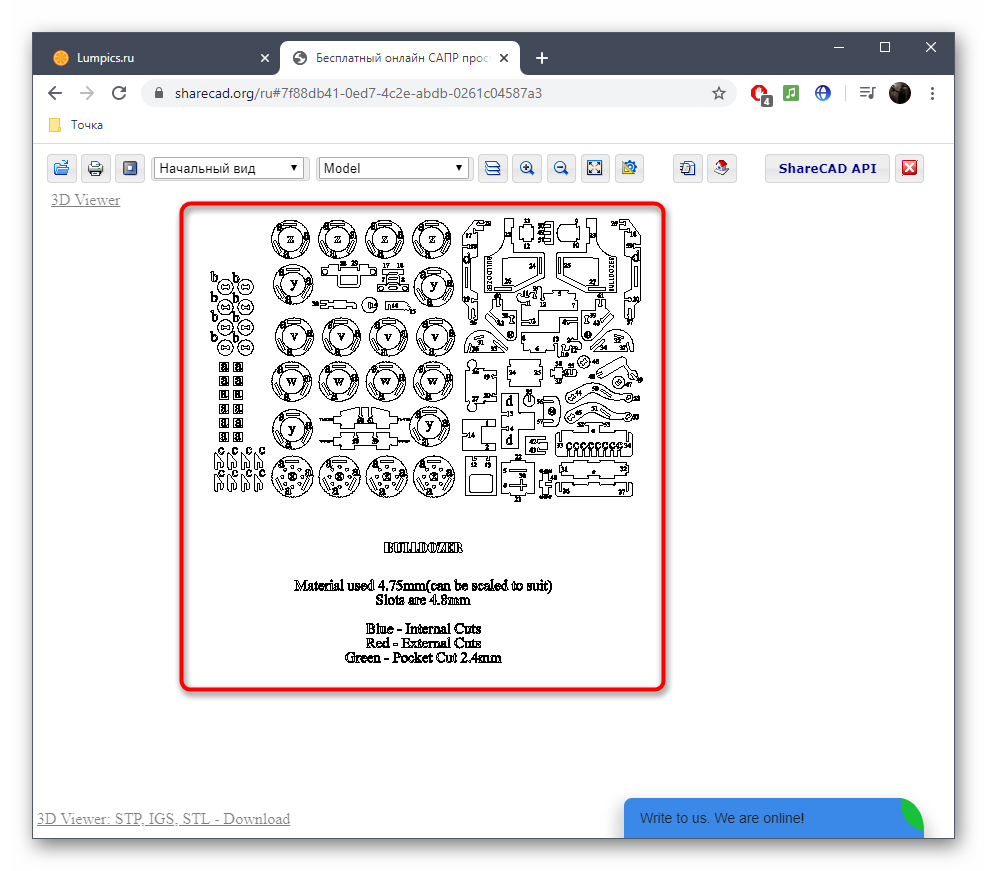

Его развертка в начальном виде сразу же отобразится в ShareCAD. Ее масштаб стандартный и позволяет ознакомиться со всем масштабом проекта.

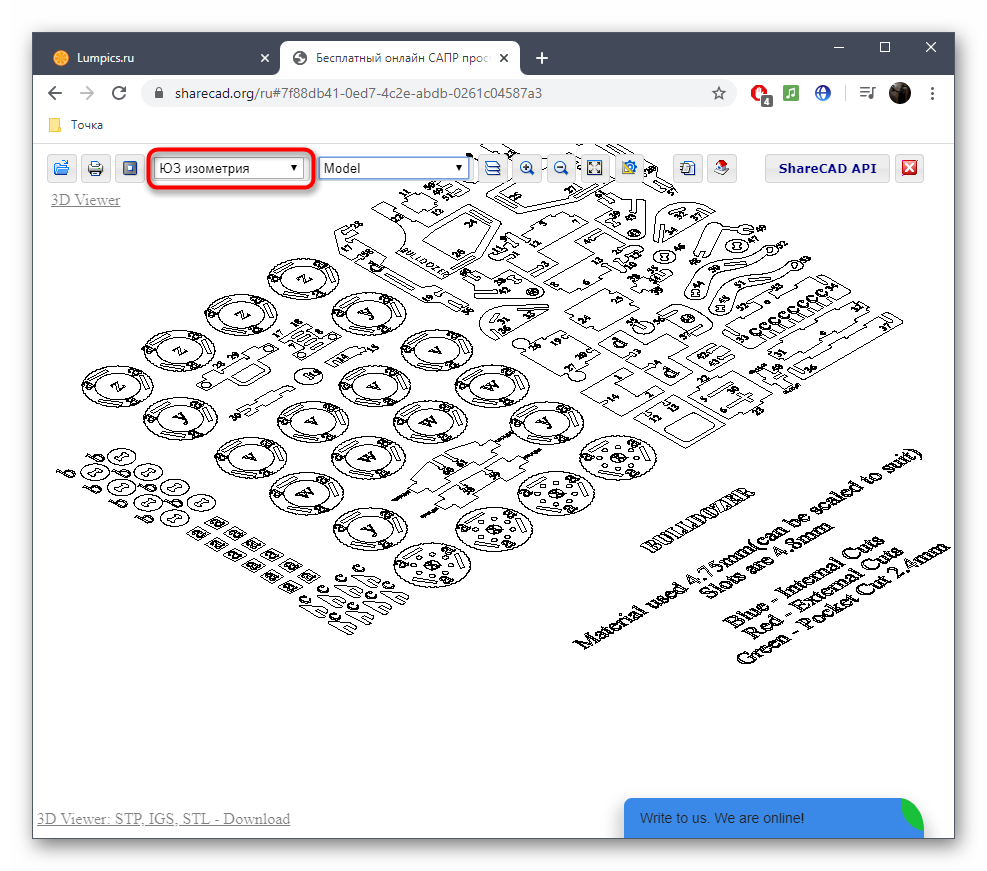

Используйте выпадающее меню с видами, чтобы переключаться между ними для более тщательного изучения деталей.

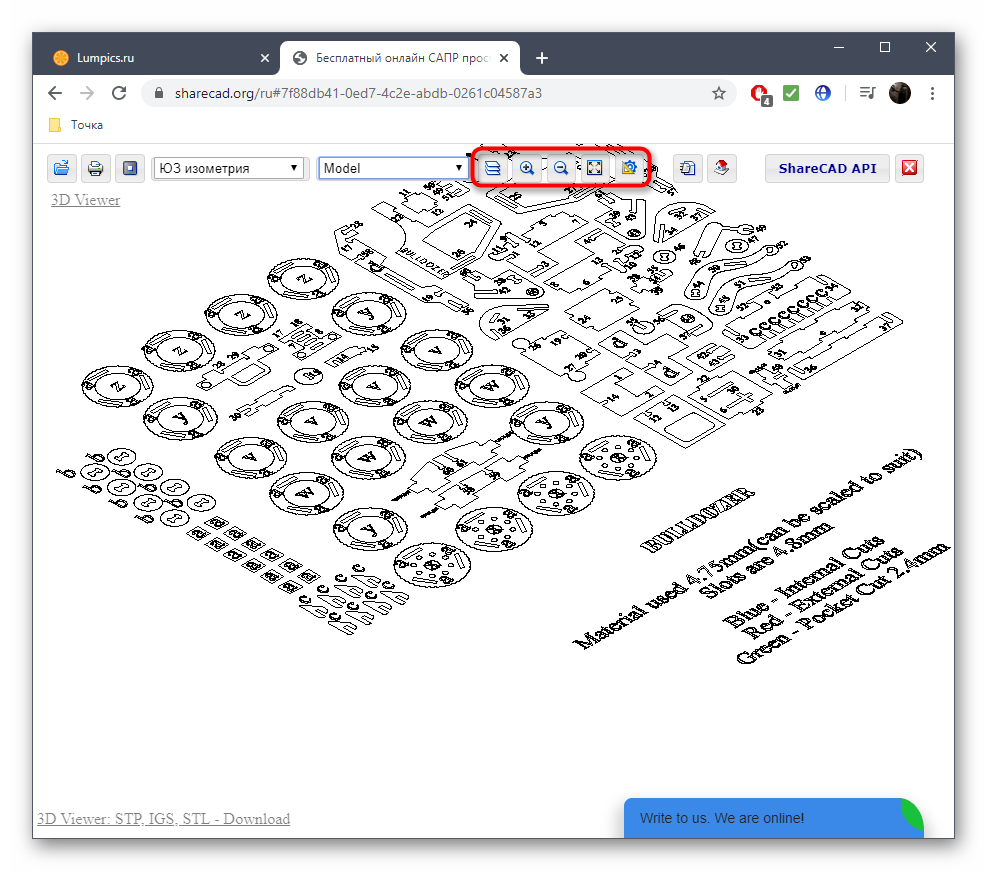

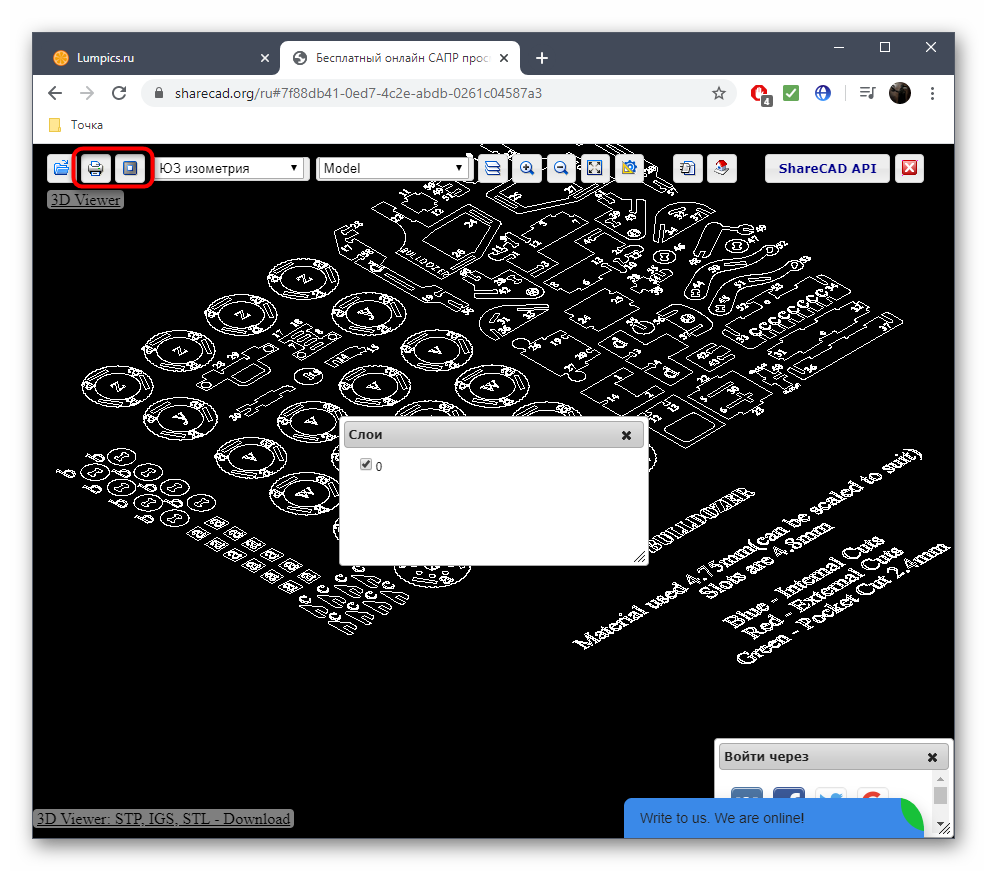

Обратите внимание и на дополнительную панель инструментов. Используйте масштабирование, чтобы отдалить или приблизить макет.

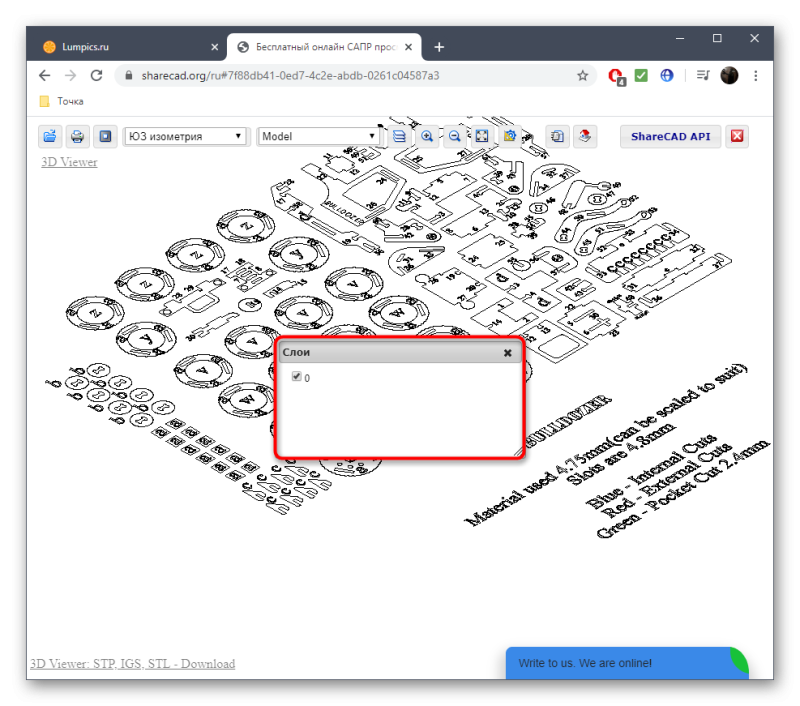

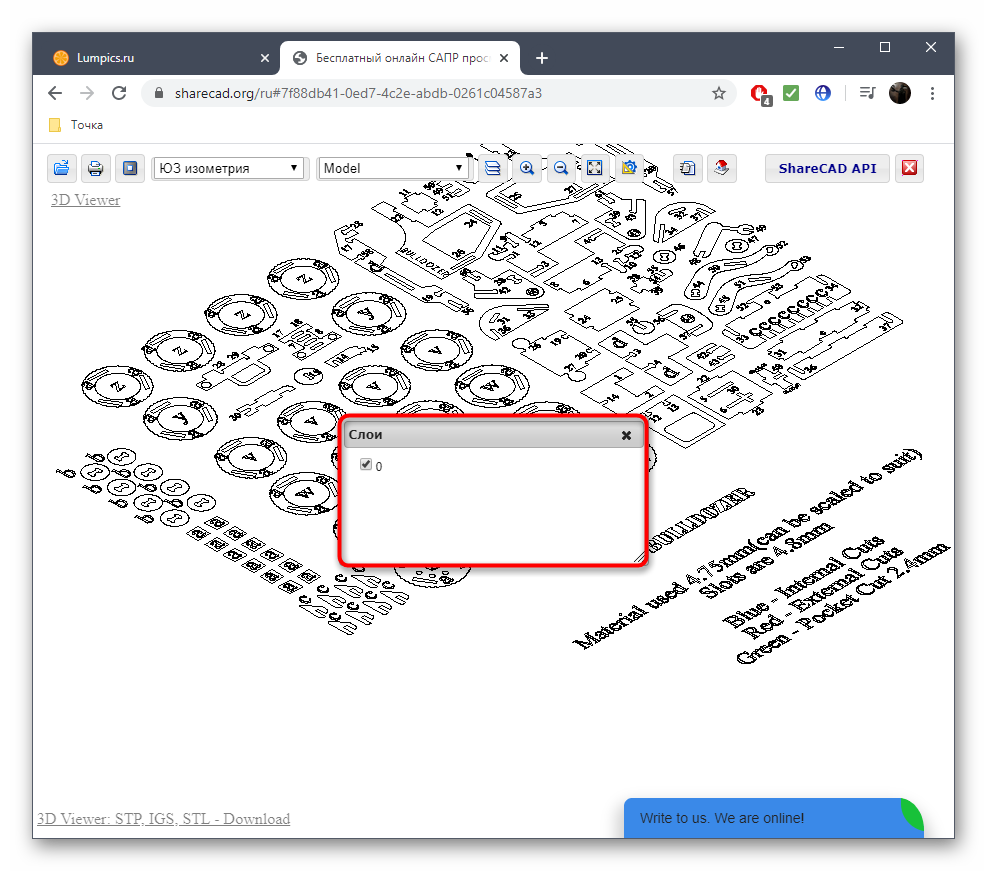

На той же панели находится и кнопка «Слои». Щелкните по ней для открытия отдельного окна. В нем вы можете управлять видимостью каждого слоя, а само окно свободно перемещается по всей области просмотрщика.

При помощи инструментов на левой панели происходит переключение фона на черный и доступна отправка документа в печать при условии наличия подключенного принтера.

Формат DWG — что это?

DWG (производное от английского «drawing») — формат, разработанный фирмой Autodesk и предназначенный для преобразования двухмерных и трехмерных проектных данных. В этом расширении на компьютере сохраняются 2D- и 3D-чертежи. DWG является основным форматом таких программ, как AutoCAD (Автокад), nanoCAD и их многочисленных аналогов. В одном файле могут содержаться один или несколько чертежей.

Стоит отметить, что DWS, DWT и DXF относятся к разновидностям расширения DWG и поддерживаются большинством систем автоматизированного проектирования. Резервные, а также временные копии чертежей, создаваемые Автокадом и другими приложениями САПР, сохраняются в форматах bak и sv$. Открыть файл DWG можно как при помощи устанавливаемых на компьютер программ, так и в браузере.

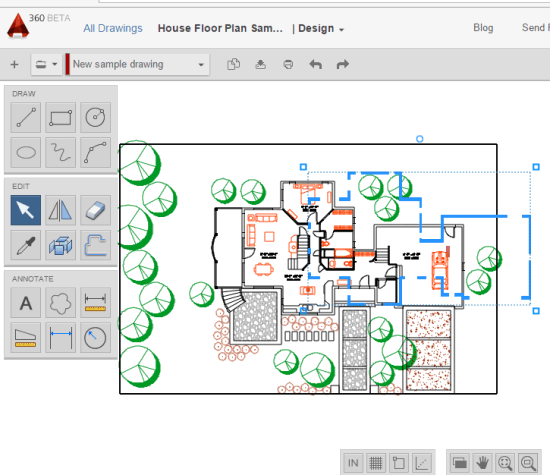

AutoCAD 360 Official Web App

AutoCAD 360 official web app (beta) is a fully-featured application that lets you view drawing files, as well as edit those files right from your web browser. It provides multiple tools and also lets you annotate your DWG files. Apart from this, you can also share the link of your drawing with others to let them view and download your file.

You can also invite a person to collaborate with you and edit the drawing. This web app is really handy to view your drawing, edit it, create a new drawing, and share it with people.

You need to create a free account and then you will be able to upload multiple DWG files together on your account. So, it is also helpful to store your drawings on cloud. After uploading the files, you can choose a particular drawing file to view it, and edit it. It may take some time to open your file, but you can expect improvements with updates.

Viewer.autodesk.com – сетевой просмотрщик DWG файлов от «Autodesk Inc.»

Второй качественный просмотрщик dwg-файлов онлайн – это детище под названием «Autodesk.Viewer». Данный инструмент поддерживает работу с большинством 2Д и 3Д файловых форматов, включая необходимый нам DWG, RVT, STEP и другие. Сервис может похвалиться русскоязычным интерфейсом и качественным отображением имеющегося у вас чертежа. Скорость открытия DWG-файлов у данного ресурса средняя.

Выполните следующее:

1. Запустите viewer.autodesk.com;
2. Нажмите на кнопку «Начните просмотр»;
3. Затем кликните на «Выгрузить новый файл» — «Выберите файл». Укажите сервису путь к вашему dwg-файлу на диске;
4. Если других файлов, связанных с загруженным файлом нет, кликните на «Больше нет файлов»;
5. Дождитесь окончания обработки вашего файла (может занять какое-то время);
6. Откроется имеющийся в файле чертёж. Используйте мышку для перемещения по чертежу и его масштабированию.

   Работа с чертежами на viewer.autodesk.com

Чем открыть файл в формате DWG

Бинарный формат DWG был разработан компанией Autodesk и используется для хранения представленных в двумерном или трехмерном виде проектов. В одном файле могут находиться несколько чертежей одновременно. Расширение DWG поддерживается многими САПР-приложениями через импорт и экспорт файлов, напрямую с ним работают AutoCAD, nanoCAD, IntelliCAD, Caddie. Формат был разработан в конце 70-х годов ХХ века Майклом Риддлом, а в качестве основного стандарта используется в ПО от Autodesk с 1982 года. К нему также относятся файлы с расширениями DWS и DWT. Большая часть работающего с этим форматом софта создает резервные копии документов sv$ и bak.

Программа для просмотра DWG

Открыть файл DWG можно с помощью САПР, большинство из которых поддерживается различными версиями ОС семейств Windows, Linux и Mac:

• AutoCAD – основной инструмент инженеров;
• ArchiCAD – пакет ПО для архитекторов;
• Advance Steel – система расчета металлоконструкций;
• Компас от отечественной компании АСКОН.

Эти САПР (Системы автоматизированного проектирования) относятся к профессиональному ПО с дорогой лицензий, поэтому если открывать Dwg файлы нужно нечасто, можно пользоваться бесплатными программами:

Онлайн-сервисы

Autodesk 360 является облачным хранилищем от одноименной компании, предоставляет 5 Гб памяти, позволяет редактировать чертеж DWG. ShareCAD – разработанный специально для просмотра документов DWG онлайн сервис с удобным интерфейсом. Поддерживает работу с файлами объемом до 50 Мб.

Другие форматы

Файлы с расширением DWG также создавались старой программой BravoDRAFT. Несмотря на одноименное расширение, этот формат является уникальным и не поддерживается другими САПР. В настоящее время выпуск и поддержка данного приложения прекращены.

База данных 2D или 3D-чертежей, созданных в AutoCAD — профессиональной программе автоматизированного проектирования. Содержит данные векторной графики и метаданные, описывающие содержимое файла. Связан с форматом .DXF, который является версией ASCII файла DWG.

Файлы DWG (читается как двг) можно просматривать в Windows при помощи бесплатной программы DWG TrueView от Autodesk. Мх можно открывать в сторонних приложениях, поддерживающих формат DWG.

Примечание: несколько вариаций формата DWG были опубликованы в AutoCAD. Начиная с 2000 были введены форматы DWG 2000, DWG 2004, DWG 2007 и DWG 2010. несмотря на то, что эти форматы близки, структура их файлов немного различается. Но сторонние программы автоматизированного проектирования могут открывать некоторые файлы DWG, хоть и не все.

Чем открыть файл в формате DWG (AutoCAD Drawing Database File)

Для пользователей программ от Autodesk или русских аналогов остро стоит проблема конвертации документов. Файлы, которые в оригинальной программе открываются без багов при переносе на другой компьютер сильно искажаются.

В этой статье вы узнаете, что читает DWG формат, а также какими онлайн-сервисами без скачивания можно воспользоваться.

Autodesk A360 Viewer

Еще один продукт от именитой компании Autodesk предназначен для просмотра и рассылки чертежей. В отличие от предыдущего варианта, A360 Viewer является облачным сервисом, а значит, может использоваться где и когда угодно на любом компьютере или мобильном устройстве.

Сервис Autodesk Viewer включает в себя три лицензии: две платные BIM 360 TEAM и FUSION TEAM, и одну бесплатную A360. Бесплатное решение имеет немного урезанный функционал администрирования и управления доступом к проектам других пользователей. Разработчик на постоянной основе предоставляет новым пользователям 5 Гб свободного места на сервере Autodesk и возможность ведения только одного проекта.

A360 Viewer уже успел получить известность как один из самых удобных и практичных онлайн-сервисов для просмотра двухмерных документов и трехмерных моделей в интернет-браузере. Для этого нужно лишь зайти на сервис, авторизоваться и указать путь к файлу в формате DWG, STEP, RVT, CATIA, Pro-E, Rhino, NX или SolidWorks. Разработчиком заявлена поддержка до 50 различных форматов файлов САПР и более 100 форматов документации.

Пользователь может свободно вращать и зуммировать модель, делать переходы к видам и сечениям, перемещать точку обзора за плоскости и внутрь сложной модели, оставлять пометки для редактирования, запускать облет камеры в реальном времени и многое другое.

Как и у продуктов от конкурентов, здесь присутствует возможность печати документов, указав путь для принтера.

Функционал A360 Viewer рассчитан на коллективную разработку проектов. Вы сможете опубликовать свой документ среди указанных вами групп лиц и получать помощь, подсказки от коллег в режиме реального времени. Также, создав отдельную ссылку на ваш чертеж, вы сможете предоставить ее заказчику или на проверку.

Вам не стоит переживать по поводу возможного хищения документации — сервис обеспечивает высокий уровень защиты интеллектуальной собственности каждого пользователя. Украсть чужой проект невозможно, так как все данные шифруются от злоумышленников по стандарту SSL. К тому же, доступ посторонних лиц к опубликованной информации устанавливается исключительно владельцем.

Благодаря облачному хранилищу Autodesk владельцы документации САПР не нуждаются в хранении копий на сменных носителях. Каждому новому пользователю предоставляется 5 Гб свободного пространства на сервере компании, где можно хранить большое количество файлов и иметь к ним доступ из любого десктопного или мобильного устройства.

Сервис A360 Viewer существует также в виде мобильного приложения и структурно выполнен как социальная сеть. Участники демонстрируют свои проекты согруппникам, между которыми идет «живое» обсуждение. Приложение распространяется бесплатно и устанавливается на Android и IOS-устройства.

Преимущества

• открывает 2D и 3D САПР-проекты из облачного хранилища или носителя;
• поддержка множества форматов, ставших стандартом в цифровой инженерной графике;
• возможность опубликования и обсуждения работ с другими участниками;
• не требует установки на ПК;
• есть мобильная версия для устройств на Android и IOS;
• A360 Viewer не требует оплаты;
• Русский язык присутствует.

Недостатки

ограниченные возможности инструментов для пометок и замечаний.

Программа для просмотра dwg файлов

Кроме указанных сервисов, позволяющих легко открыть DWG файл, существуют ещё ряд программ, способных просмотреть DWG-файл. Данные программы необходимо скачать и установить к себе на ПК, и уже затем пользоваться их возможностями.

Среди просмотрщиков dwg я бы отметил:

• DWG TrueView (умеет не только просматривать dwg-файлы, но и преобразовывать их различные версии);
• AutoCAD 360 (бесплатное мобильное приложение, позволяющее просматривать двг-файлы);
• Free DWG Viewer (удобный бесплатный просмотрщик dwg-файлов);
• ABViewer – универсальный инструмент для работы с чертежами.

Данные программы имеют бесплатный функционал, по сути, снимая проблематику вопроса воспроизведения dwg расширения.
