Как поменять процессор в компьютере: пошаговая инструкция по замене процессора в пк

Как правильно установить процессор на компьютер

Теперь приведем инструкции по установке процессора – для актуальных сокетов Intel и AMD.

Intel LGA115x и LGA1200

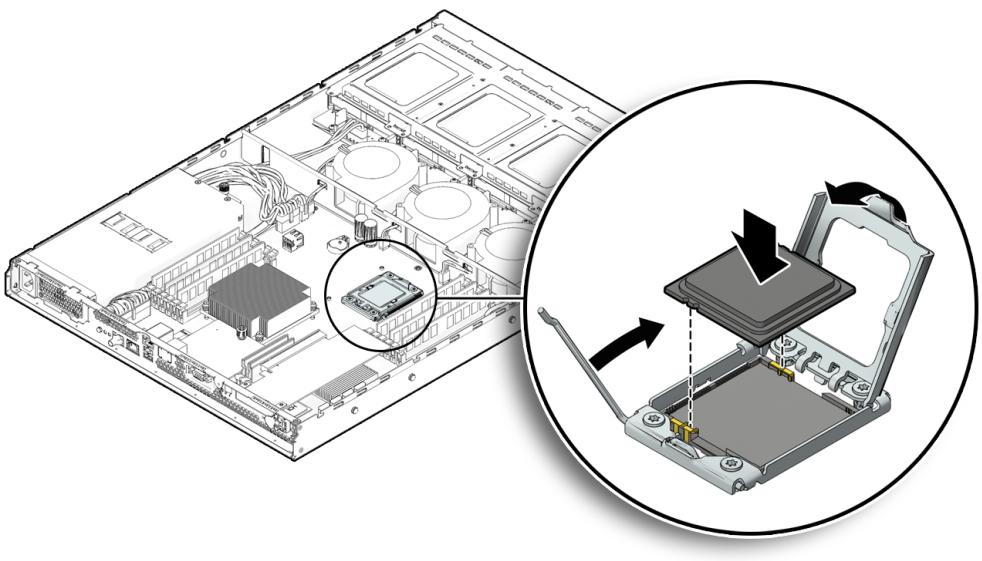

1. Надавите на конец рычага, чтобы освободить, и откиньте его наверх.
2. Откиньте наверх прижимную пластину. Не прикасайтесь к контактам разъема или процессора.
3. Удерживая процессор за края двумя пальцами, убедитесь, что он правильно сориентирован в пространстве: треугольная метка в углу процессора должна совпасть с треугольной меткой в углу сокета. Аккуратно установите CPU в разъем, не прилагая силу: если он сориентирован неправильно, можно погнуть контакты и вывести устройство из строя. Проверьте, что процессор установлен корректно, и отсутствуют какие-либо люфты.
4. Снимите с фиксатора пластмассовую защитную крышку. Необходимо ее сохранить – например, положив в коробку из-под материнской платы. При удалении процессора, если он сразу же не заменяется на новый, эту крышку следует установить обратно.
5. Опустите фиксатор (возможно, придется приложить небольшие усилия, так что перед этим еще раз убедитесь, что CPU установлен верно). Зафиксируйте его рычагом.
6. Проверьте, нанесен ли термоинтерфейс на основание вашей системы охлаждения. Если нанесен – пропустите этот шаг. Если же нет – откройте прилагающийся к кулеру тюбик с термопастой и выдавите одну каплю в центр теплораспределительной крышки процессора, после чего аккуратно размажьте ее тонким слоем по всей крышке. Именно тонким слоем, а не как масло на бутерброд – термопаста должна заполнять микроскопические неровности, а не служить прослойкой между крышкой процессора и основанием кулера. Если одной капли не хватит – повторите процесс. Термопасту можно выдавливать и тонкими полосками крест-накрест. Кстати, удобнее всего размазывать пасту специальной лопаткой или пальцем через полиэтиленовый пакет.
7. Установите процессорную систему охлаждения в соответствии с прилагающейся к ней инструкцией.

Не включается компьютер при включении что делать

Первый совет – это аккуратность ваших действий во время сборки. После сборки все аккуратно проверьте, осмотрите. Ведь собираете вы его себе, а не чужому дядьке. Также вовремя сборке не стоит торопиться, что бы не сжечь невзначай какой ни будь элемент компьютера. Или не дай Бог весь компьютер.

Из практики выявлено, что данные проблемы реже возникают у тех, кто проверяет все проделанное сразу. Проверьте ваш , посмотрите, есть ли на нем сколы, плотно ли он сел на сокет. Перед установкой кулера, обязательно нанесите теплоизоляционную пасту. Для этого достаточно одной капли по середине процессора. Проверьте качество пролегания кулера к процессору (особенно, если модель кулера нестандартна). Это одна из главных болезней ПК, при которой не включается компьютер — причины продолжим рассматривать. Данную проверку надо делать не только по завершении сборки, но и во время сборки, после установки отдельных узлов.

Теперь давайте предположим, ваш компьютер собран. Вы нажимаете на кнопку включения, и не получаете ничего. ПК молчит. Что случилось? Давайте подумаем. Почему не включается ваш компьютер? Причин может быть несколько.

Как установить процессор в материнскую плату и кулер на него| ichip.ru

11.03.2016

1 звезда2 звезды3 звезды4 звезды5 звезд

Как установить процессор в материнскую плату и кулер на него

5

5

1

1

Установка процессора на материнскую плату — дело простое, но здесь нужна аккуратность и точность. Если умудриться установить ЦПУ в слот неправильно, можно испортить и его и материнскую плату.

Откройте блокировочный фиксатор сокета процессора, откиньте его крышку и удалите защитную транспортировочную крышку на контактах сокета. Совместите отметку на процессоре с отметкой на материнской плате (у нашей модели Asus Z170-P треугольник на процессоре должен указывать на крест на плате), после чего процессор должен симметрично расположиться в сокете. Затем закройте крышку сокета и защелкните фиксатор.

Если ваш процессор поставляется в комплекте с системой охлаждения, установите ее на процессор так, чтобы кабель питания был направлен к разъему на материнской плате, обозначенному «CPU Fan». Снимите нижний кожух радиатора, установите его на процессор, расположите четыре фиксатора над отверстиями в материнской плате и нажмите их вниз до защелкивания.

Установка систем охлаждения сторонних производителей немного сложнее, так как они совместимы с различными сокетами. Если вы не знаете, как их выбрать, читайте наш гид. Сначала прикрутите соответствующими винтами заднюю пластину к обратной стороне материнской платы

Внимание: головки винтов на обратной стороне платы должны соответствовать пазам задней пластины. Установите спереди четыре дистанцирующих держателя и две монтажные перемычки

Нанесите на процессор термопасту (входит в комплект поставки радиатора) объемом с чечевичное зерно. Снимите защитную пленку с опорной поверхности радиатора и установите его на процессор. Корпус радиатора прикручивается к монтажным перемычкам.

С помощью зажимов закрепите вентилятор к радиатору так, чтобы поток воздуха (см. стрелку сбоку) проходил через радиатор к отверстию для выхода воздуха на задней стенке корпуса

Важно: вне зависимости от модели, кабель питания подключается только после установки радиатора

Теги кулер

Автор

Денис Поповкин

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться», Вы даете согласие на обработку персональных данных

Рекомендуем

Реклама на CHIP Контакты

Этапы установки процессора на материнскую плату

Чтобы разобраться, как установить процессор на материнскую плату, необходимо рассмотреть последовательность этапов, из которых состоит этот процесс.

Выбор процессора

Основной этап, с которого начинается сборка ПК. Именно он определит основные цели и задачи использования компьютера, его быстродействие, платформу и, во многом, производителя комплектующих.

Выбор процессора – это в 80% случаев и выбор всей конфигурации ПК. В настоящее время существуют два основных производителей микросхем для ПК – фирмы Интел и АМД. В последнее время в разработке новых идей и их реализации лидирует Интел, однако, электроника фирмы АМД обладает лучшим соотношением цена/производительность. То есть, за те же деньги, ПК на базе АМД будет более производительным.

У каждого из производителей существует несколько линеек продукта, рассчитанных на разные ценовые сегменты рынка. У Интел — это микросхемы от дешевых, но не слишком производительных i3, до ультрабыстрых i9. У АМД – это дешевые линейки Athlon и «топовые» Ryzen, по производительности мало отличающиеся от аналогичных «топов» Интел.

Выбор материнской платы

На этом этапе производится выбор системной платы, программно- и электрически совместимой с выбранным ЦП. Набор дополнительных функций и опций материнки будет определять объём используемой памяти, количество подключаемых к ПК устройств и прочие вспомогательные параметры.

По большому же счёту, единственное, что должно совпадать у неё с ЦП – это тип сокета.

Выбор охлаждения

Основной критерий выбора этой системы – это её рассеиваемая тепловая мощность. Это основной показатель системы, который должен быть не менее выделяемой тепловой мощности ЦП. Остальные параметры (бесшумность в работе, дизайн, дополнительные функции) являются опциональными и зависят от личных предпочтений хозяина ПК.

Обычно, системы охлаждения обладают универсальными креплениями и подходят на большое количество разнообразных платформ.

Монтаж процессора

Когда выбор всех комплектующих сделан, и они приобретены, осталось только их подключить друг к другу.

Теперь рассмотрим непосредственно, как поставить процессор на системную плату:

1. Необходимо убрать защитные приспособления с сокета и ЦП.
2. Открыть замок сокета и установить в него ЦП, согласно цоколёвке.
3. Закрыть замок сокета для обеспечения более плотного контакта ЦП с материнкой.
4. Верх ЦП следует смазать тонким слоем термопасты, равномерно распределив её по поверхности.
5. Установить на систему охлаждения крепление, соответствующее типу используемого сокета.
6. Установить на сокет теплообменник системы охлаждения и закрепить его крепление.
7. Подключить питание системы охлаждения (если оно есть).
8. Подключить дополнительное питание для микросхемы ЦП (если есть).

Так же вы можете посмотреть статьи на темы Подключение материнской платы к блоку питания и Как подключить кнопку питания к материнской плате.

Установка радиатора

Установка радиатора крайне важный процесс. Если человек меняет процессор, ему никак не избежать этого процесса.

Охлаждение также подбирается, в зависимости от сокета материнской платы. Если человек покупал процессор в комплекте BOX, т.е. в коробочном варианте, то охлаждение уже имеет нанесенную термопасту.

Процессор Intel Pentium в комплектации BOX

Все что нужно сделать в этом случаи, это снять защитную пленку и установить его на установленный процессор.

Если человек приобрел охлаждение отдельно от процессора, ему необходимо убедится, что кулер совместим с сокетом и удовлетворяет требованиям к теплоотводу. Для этого, следует убедиться, что параметр TDP больше или такого же размера, как у процессора. TDP или рассеивающая мощность – это величина в ваттах, которая показывает какую тепловую мощность может отвести система охлаждения ЦП. Обыкновенно TDP процессоров для персональных компьютеров составляет 95 и 125 Вт. Соответственно и TDP системы охлаждения должна быть такой же. Узнать TDP процессора и кулера можно на сайте производителя или в магазине, где предполагается купить комплектующие  для замены.

Если устройство подобрано правильно, на поверхность процессора, тонким слоем наносится термопаста ( в случае, если была приобретена не BOX комплектация ЦП), после чего устанавливается охлаждение, с обеих сторон цепляясь фиксаторами к сокету.

Установленное охлаждение фиксируется специальным рычагом, расположенным в верхней части системы охлаждения, а сам кулер подключается штекером к материнской плате в соответствующий разъем.

Надо сказать, что ЦП можно заменить в том случаи, если сокет материнской платы достаточно современный и на его легко найти в продаже подходящий процессор.

Поделиться.

Советы

• Убедитесь, что все кабели входят в свои исходные порты; только потому, что разъем кабеля подходит разъему входа, не означает, что это его родной вход..
• Если компонент или кабель не помещается в слот, в который, как вы думаете, он подходит, убедитесь, что его не заклинило и, возможно, он поврежден.
• Некоторые процессоры хороши для обновления: Core 2 Duo, Pentium D и Core 2 Quad. Держитесь подальше от таких процессоров: Pentium, Celeron и Atom. Если вы действительно хотите передовую мощность и не беспокоитесь о высокой цене, используйте Core i7 или Core i7 extreme. Будьте осторожны, потому что некоторые материнские платы не поддерживают новую конфигурацию сокета Core i7. Core 2 Quad Extreme является хорошим выбором, если ваша материнская плата не может поддерживать новый Core i7.

Краткие замечания

1. Панель контактов материнской платы тоже закреплена болтами. Если вам нужно только снять крышку, тогда их трогать не надо. 2. Убедитесь, что вы обесточили технику и отсоединили все возможные провода. Не нужно удерживать кнопку запуска, и тем более выдёргивать шнур из розетки. Выключайте компьютер следующим образом: «пуск» — «завершение работы» — отключите кнопку питания на задней стенке системника — отсоедините шнур электропитания и прочие комплектующие. Готово. 3. Обязательно заземлитесь перед работой с микросхемами и кабелями. Для этого достаточно держаться за металлический каркас внутри системного блока. На будущее стоит приобрести заземляющий браслет. 4. Не кладите системный блок на ковёр, ему это очень не понравится. 5. Чтобы снять крышку, нужно приложить немного усилий. Будьте аккуратны. Вовсе не обязательно её гнуть, чтобы она поддалась. Чаще всего она легко не снимается в том случае, когда где-то пропущен один болт или имеются дополнительные крепления. Если ещё раз вы осмотрели конструкцию, ничего не нашли, а крышка всё также упирается, попробуйте найти ответ на форуме, где обсуждается именно ваша модель. Или вызывайте мастера. 6. Нельзя включать «голый» системный блок в розетку. Если вам необходимо проверить результаты своей работы, обязательно наденьте крышку обратно. 7. Проверьте наличие гарантийных наклеек. Если во время вскрытия вы их нечаянно повредите, то гарантия станет недействительной. Не стоит рвать наклейку. Мы говорили выше, что есть риск. Было бы очень досадно остаться вдобавок ещё и без гарантии. Разумнее обратиться в сервисный центр, где крышку снимут, а по завершению работы наклеят новую наклейку, в которой будет отмечено, кто и когда вскрывал компьютер. В этом случае гарантия не пропадёт.

Что учесть перед установкой процессора

Для начала – перечислим моменты, которые необходимо учитывать перед установкой процессора.

Сокет

Сокет – это тип разъема на материнской плате, в который устанавливается CPU. Каждый процессор предназначен для определенного сокета – для какого именно, указывается в его спецификациях. Модель неподходящего сокета, как правило, просто не получится установить из-за физической несовместимости. Но, даже если получится – работать она не будет. В настольном сегменте сейчас актуальны сокеты IntelLGA 1200 и AMDAM4, еще встречается, хотя и постепенно уходит в прошлое, Intel LGA1151 v2.

Совместимость с материнской платой

Если у процессора и материнской платы одинаковый сокет – это еще не значит, что они совместимы и будут нормально функционировать. Перед установкой, а еще лучше – перед приобретением комплектующих, следует свериться со списком поддерживаемых материнской платой CPU на сайте производителя. Если для конкретного процессора там указана более свежая версия BIOS, чем на материнке, обновить прошивку можно в сервисном центре магазина, где вы приобретали плату. Кроме того, некоторые устройства поддерживают обновление BIOS с флешки даже без установленного процессора.

Теплоотвод

Перед установкой процессора продумайте заранее, как он будет охлаждаться. У многих боксовых версий кулер поставляется в комплекте, но его, как правило, недостаточно для того, чтобы камень работал максимально эффективно и не снижал рабочие частоты под высокой нагрузкой.

Лучше приобрести производительную систему охлаждения от стороннего производителя. При выборе нужно ориентироваться не на паспортный TDP процессора, а на его реальное энергопотребление и тепловыделение – их можно узнать в многочисленных обзорах и тестах от авторитетных сайтов, посвященных компьютерному железу.

Так, в пару к популярным шестиядерникам Corei5-11400F и Ryzen 5 3600, несмотря на формально низкий тепловой пакет, лучше покупать кулеры, рассчитанные на 150-180+ Вт рассеиваемой мощности. Оптимально, чтобы у системы охлаждения оставался запас, и ее вентилятор не работал на максимальных или околомаксимальных оборотах – тогда уровень шума будет значительно ниже.

Снятие кулера и замена ЦП

Перед тем, как поменять процессор на компьютере, надо снять кулер и радиатор, которые установлены на нём. Крепиться они могут разными способами. Иногда весь блок закреплен с помощью поворотных зажимов, а иногда так крепится только радиатор, а кулер к нему прикручен болтами. Провод питания кулера надо отсоединить, и аккуратно снять весь этот блок. Зажимы обычно освобождаются поворотом. Снимать радиатор нужно аккуратно, не прилагая большой силы – иногда старая термопаста бывает некачественной, твердеет и прочно удерживает его на микросхеме. Старую термопасту с радиатора нужно стереть.

После этого самому заменить ЦП на компьютере несложно:

Отодвинуть рычаг, освободить старый процессор в разъёме и убрать его.

Почистить разъём – мягкой кисточкой или продувкой.
Взять новый процессор и установить его в разъём. При этом руками за его ножки браться не надо

Обратите внимание – на одном из углов микросхемы есть метка в виде треугольника, и такая же есть на разъёме. Эти метки надо совместить, чтобы всё встало на свои места

Неправильная установка, несовпадение контактов и заталкивание микросхемы силой – частая причина поломки её ножек. Надо всё делать аккуратно и не торопясь, и проблем не возникнет.

Снова опустить рычажок или прижать процессор специальной планкой, чтобы он зафиксировался.

Далее идёт процесс установки радиатора и кулера на место. На радиатор нужно нанести новый слой термопасты в центре, там, где он будет соприкасаться с микросхемой. Этот слой должен быть тонким, но равномерным – не надо мазать потолще, как масло на хлеб, это частая ошибка. Установите радиатор и закрепите его, затем верните на место кулер и подключите его разъём на плате. Если убирали видеокарту или ещё какие-то детали, также верните их на место.

Установка кулера

Когда пользователь разберется, как установить процессор «Интел» на материнскую плату, придется заняться кулером чипа. Ничего сложного не будет, если это фирменная система охлаждения (СО). Но есть разница в установке кулера Intel и AMD.

У СО «Интел» есть 4 ножки, которые идеально подходят для четырех отверстий на системной платформе. При нужно устроить все так, чтобы питание проще подключалось к разъему

Важно, чтобы провод не свисал и не цеплялся за другие элементы. Нужно приложить кулер так, чтобы ножки попали в отверстия, и зафиксировать их

У AMD крепление иное. И если с вопросом в том, как установить процессор на материнскую плату, то с установкой кулера придется разобраться. В центре радиатора размещена планка, в которой находится отверстие. Сверху системы есть специальный рычаг, который поможет закрепить ее на плате.

Для правильной установки кулера нужно аккуратно приложить его к чипу, чтобы рычаг оставался сверху. После нужно завести нижнюю и верхнюю часть в пазы, а после зафиксировать конструкцию.

Подготовка к запуску портативного компьютера

Если вы купили ноутбук или нетбук
, то процедура подготовки перед первым запуском займёт меньше минуты. На некоторых моделях может потребоваться подключить аккумуляторную батарею. Когда батарея на месте, откройте крышку и нажмите кнопку питания. Если аккумулятор не заряжен, вам потребуется подключить адаптер переменного тока
, который поставляется вместе с ноутбуком. Во время зарядки вы можете продолжать работу.

Если к ноутбуку требуется подключать периферийные устройства
, можете ознакомиться с приведёнными ниже инструкциями, для настольных и портативных компьютеров, как правило, используют те же самые типы соединений.

Накопители и корпус

В любом корпусе есть посадочные места для накопителей. В каких-то HDD фиксируются с помощью винтиков, которые необходимо вкрутить прямо в корпус. А в каких-то есть соответствующие корзины, куда просто плотно устанавливается винчестер. При выборе жесткого диска следует ориентироваться на разъемы, которые сможет запитать ваш БП

Также обратите внимание на количество посадочных мест в корпусе: в каждой модели разное количество. По идее можно вообще никак не фиксировать ваш винчестер или SSD, но в таком случае он будет болтаться и сможет повредить другие комплектующие

А если сложить несколько жестких дисков друг на друга, то это чревато перегревом. Правильно всё же установить диски в соответствующие места.

На последнем этапе не забудьте закрыть боковую крышку. В открытом корпусе нарушаются воздушные потоки, и охлаждение компонентов ухудшается. В закрытом корпусе, как и полагается, холодный воздух, который поступает снизу, полностью продувает всё железо и в горячем состоянии выходит сверху корпуса. На этом процесс сборки завершен, и ваш компьютер готов к работе.

Первый запуск и возможные вопросы

Перед первым запуском читатель может столкнуться с вопросами и проблемами, из-за которых не удаётся выполнить настройку ПК. Советы, связанные с исправлением распространённых ошибок, как и ответы на популярные вопросы, находятся ниже.

Как запустить компьютер после сборки?

Для этих целей используется кнопка на передней панели корпуса. Если её нет, можно заказать так называемый magical switch онлайн. Альтернативный вариант: найти разъём POWER, обычно находящийся в правом нижнем углу материнской платы, замкнуть контакты Power и Ground при помощи отвёртки. Их расположение всегда разное, зависит от производителя платы. Найти инструкции для конкретного вендора всегда легко во Всемирной сети, в том числе в видеоформате – по запросу «настройка ПК после сборки Welson».

Пример для «материнок» ASUS:

Названия коннекторов могут быть указаны на текстолите. Обычно это: PWRBTN и GND, PWR и Ground, PW_ON, PWR-LED…

Как войти в BIOS на новой сборке?

Имеются 3 способа входа в BIOS, 2 из которых работают только при установленной Windows. В любом случае на экране появится панель UEFI – выбор метода зависит только от желания пользователя.

Клавиатура

Войти в BIOS, где проводится настройка ПК, можно во время запуска компьютера – до того момента, как началась загрузка Windows. Клавиши, которые нужно для этого использовать, зависят от бренда материнской платы. Частые варианты:

• F12;
• F10;
• F2;
• Delete;
• Tab;
• F11;
• F9.

Настройка ПК осложняется тем, что варианты входа в BIOS с помощью клавиш часто разнятся. На этот случай предусмотрены два простых варианта, позволяющих запустить панель конфигурации через Windows.

«Особые варианты загрузки»

Если операционная система уже загрузилась или у пользователя нет желания перебирать указанные варианты, а в инструкции не указаны сведения о входе в BIOS, стоит воспользоваться следующим гайдом:

1. Открыть меню «Пуск», войти в «Параметры».

2. Перейти в категорию «Обновление и безопасность».

3. Пролистать до раздела «Особые варианты загрузки», кликнуть «Перезагрузить сейчас».

4. Войти во вкладку «Диагностика».

5. Выбрать «Параметры встроенного ПО UEFI».

Компьютер перезагрузится и откроет BIOS. Если вместо панели управления UEFI пользователь увидит окно с выбором диска, стоит нажать кнопку Enter BIOS или подобную.

«Командная строка»

Второй способ войти в панель управления UEFI, доступный после запуска Windows – «Командная строка». Инструкция впечатляет своей простотой – стоит ввести лишь одну команду.

1. Открыть «Пуск», в поиск написать cmd.

2. Запустить «Командную строку».

3. Ввести shutdown.exe /r /o.

Компьютер не включается после сборки – что делать?

Стоит найти обозначения сигналов спикера или числовых кодов конкретной «материнки» в интернете, чтобы найти решение

Ещё важно уделить внимание распространённым причинам, по которым компьютер не запускается:

• блок питания не работает – не нажата кнопка;
• неправильный разгон;
• не вставлена оперативная память;
• сбой BIOS, где ведётся настройка ПК;
• нет дополнительного питания на ЦПУ (если требуется);
• не подключена передняя панель;
• отсутствует другой важный компонент (например, процессор).

Настройка ПК кажется сложным процессом для новичков, но после первого компьютера, собранного и сконфигурированного самостоятельно, становится ясно – никаких сложностей процесс не имеет. Статья содержит инструкции по установке ПО, разгону, мониторингу характеристик, диагностике и решению проблем.

Некоторые гайды, представленные в статье, подойдут не только пользователям, которых интересует настройка ПК. Обладатели ноутбуков тоже могут воспользоваться частью советов, например, установить рекомендуемый софт и проверить температуры.

Воткнули вилку в розетку

Чаще всего компьютер включён в сеть постоянно, и это значит, что блок питания подаёт на материнскую плату совсем небольшой ток. Ток настолько мал, что внутри блока питания ничего не греется, поэтому не нужно включать никакие вентиляторы.

Ток поступает на контакты питания материнской платы, а оттуда — на системный контроллер. Системный контроллер — специальная микросхема (или группа микросхем), которая управляет всем, что находится на материнской плате, включая процессор и оперативную память. Когда есть питание, системный контроллер просто ждёт, пока пользователь не нажмёт кнопку включения компьютера.

Получается, даже когда компьютер условно выключен, на самом деле он включён — работает системный контроллер, который, как сторож, проверяет, нужно ли подавать электричество на остальные устройства внутри компьютера.

Установка системы охлаждения на процессор

Процессор не может работать без кулера, иначе он сгорит. На AMD и Intel кулера устанавливаются по-разному, так как имеют различную конструкцию. Но разобраться в том, как это делается получиться у каждого, при взгляде на этот радиатор и вентилятор. Суть в том, чтобы использовать защёлки, которые позволяют плотно прижать поверхность радиатора к чипу.

Не забывайте о термопасте. Перед тем, как установить систему охлаждения на процессор, намажьте термопасту тонким слоем, и только после того производите монтаж кулера.

После того, как установка процессора на материнскую плату произведена, и вентилятор с радиатором поставлены тоже, необходимо произведи подключение питания кулера. В материнской плате для этого есть специальный разъём питания. Произвести неправильное подключение не удастся из-за наличия ключей. Лишние провод питания уберите подальше, так чтобы он не мешал охлаждению и не повредился от лопастей вентилятора.

На этом завершена установка процессора, видео, расположенное ниже поможет разобраться в процедуре более глубже.

Как правильно установить процессор

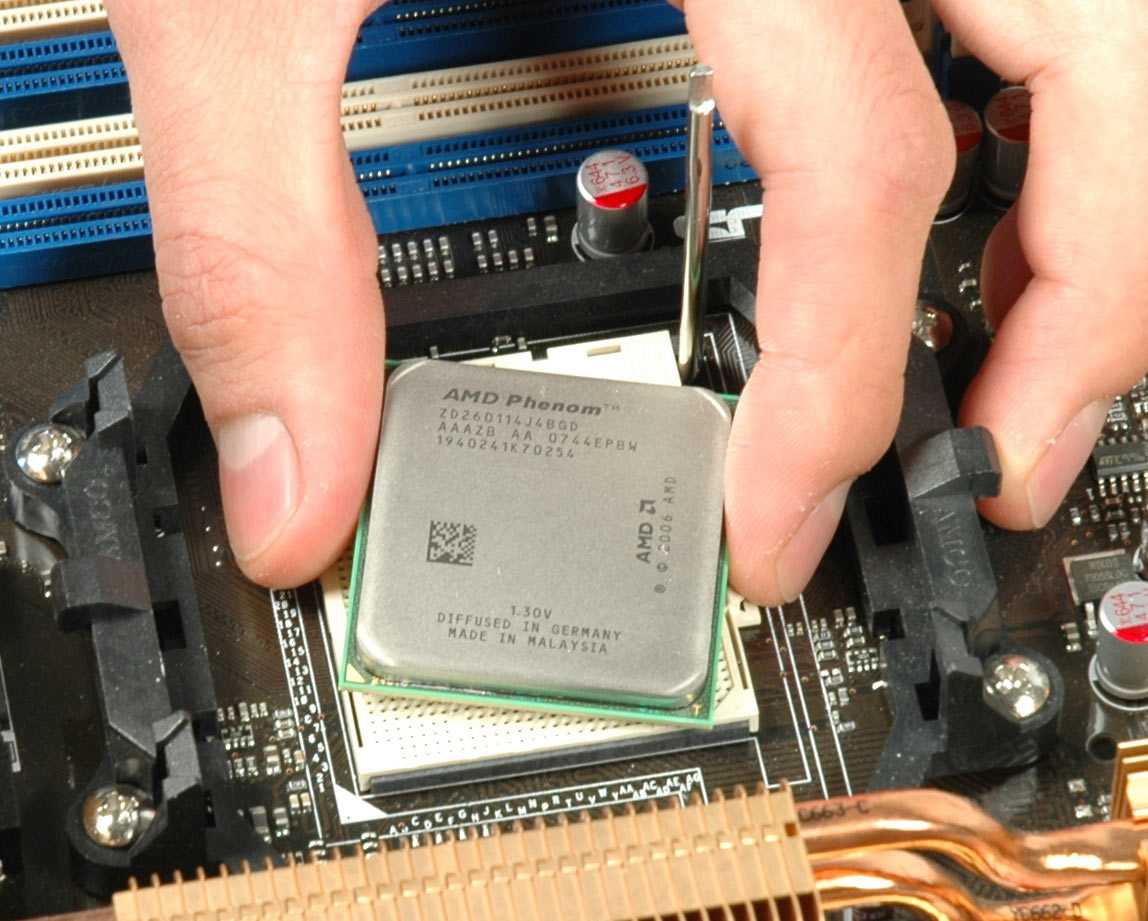

Процессор устанавливается в специальное гнездо платы – соккет. Перед тем, как установить процессор на материнскую плату, освободите сокет от креплений. На Intel и AMD это делает по-разному. Но суть в том, что гнездо для процессора оказалось в полной и лёгкой доступности. Данные действия следует делать аккуратно, без применения излишней силы.

На самом процессоре, и на его сокете в плате есть специальные ключи – обозначения и пазы. Благодаря им у вас никак не получится поставить процессор не так, как надо. Перед тем, как правильно установить процессор, необходимо его сориентировать так, чтобы все ключи совпадали с сокетом.

После этого следует аккуратно опустить его на сокет, и тогда, если вы правильно сориентировали процессор, он сам войдёт в гнездо. Здесь категорически запрещено применять силу, так как можно погнуть ножки контактов. Это приведёт к длительному и кропотливому их выпрямлению.

После того, как установка процессора на компьютер произведена, необходимо закрепить его теми же креплениями, от которых мы вначале освобождали сокет. Избегайте сильных давлений, и добейтесь прочного закрепления.

Установка кулера

Система охлаждения устанавливается после нанесения термопасты. У боксовых камней она чаще всего уже есть на радиаторе – достаточно удалить защитный чехол.

Система охлаждения отличается у двух конкурирующих брендов. В случае с Интел, на радиаторе по углам расположены четыре шпильки. Каждую шпильку необходимо засунуть до щелчка, а затем провернуть фиксатор. Делать это рекомендуется накрест: например, верхняя левая – нижняя правая – верхняя правая – нижняя левая.

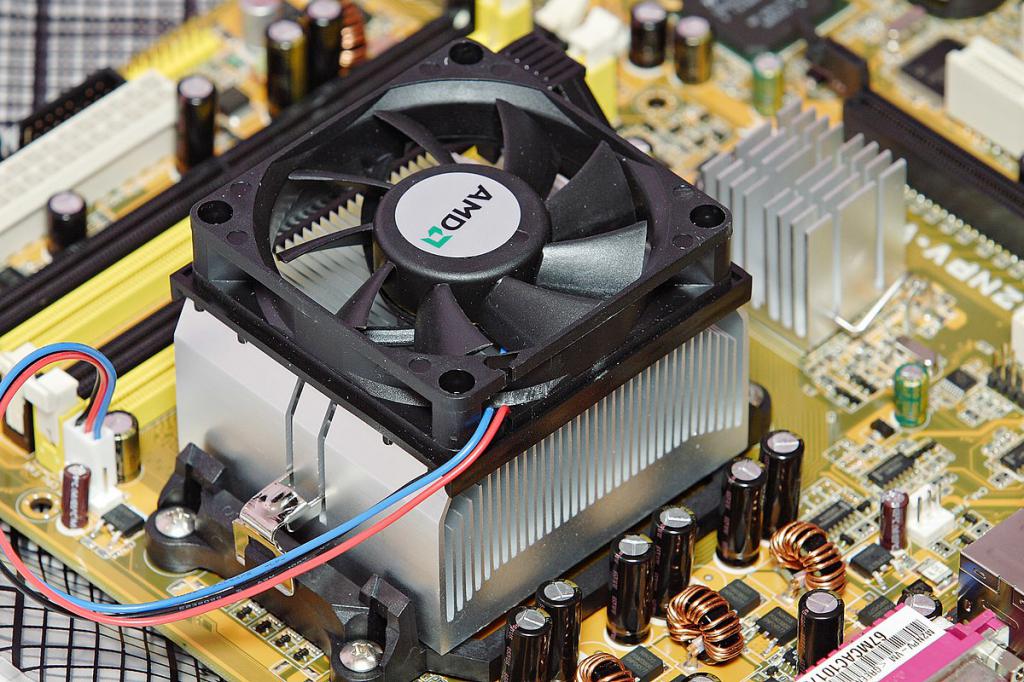

У АМД для фиксации радиатора предусмотрена специальная рамка. Конец, на котором расположен паз, следует одеть на крюк, расположенный на материнской плате.

Затем, маневрируя рычажком, насадить другой конец рамки на второй крюк и, опустив рычажок, намертво зафиксировать радиатор. Подключать питание рекомендуется только после того, как радиатор с кулером установлены.

В случае апгрейда, все действия выполняют в обратном порядке: следует демонтировать систему охлаждения и удалить старый камень, а затем уже устанавливать новый и монтировать обратно кулер. Перед этим не забудьте нанести новую термопасту на радиатор!

Как видите, друзья, все очень просто. Сама процедура займет у вас не более 10 минут. Также рекомендую ознакомиться с публикациями как вставить оперативную память в компьютер и как установить оперативную память в двухканальном режиме. О том, как монтировать твердотельный накопитель формата M.2, вы можете почитать здесь.

Видео ролики представлены не мои, так как не вижу смысла повторять одно и тоже по 1000 раз. Но подтверждаю, что на них все сделано верно. Приятного просмотра.

Установка процессора в сокет AM4

Что нам понадобится?

Давайте сначала определимся с тем, что нам понадобится:

• Материнская плата с сокетом AM4. В этой группе материнские платы на базе чипсетов A350, B350, X370, A450, B450, X470, а также другие, которые появятся в будущем.
• Процессор, совместимый с этим сокетом, например, процессор AMD Ryzen первого или второго поколения.
• Кулер для процессора. Задействуем кулер, поставляемый в комплекте с процессором.
• Тюбик термопасты.
• Фигурная отвёртка.

Обычно на кулер уже нанесена термопаста, но при длительном хранении на складе она может засохнуть или может быть нанесённой неравномерно, поэтому лучше нанести свою термопасту самим.

Подготовка сокета AM4

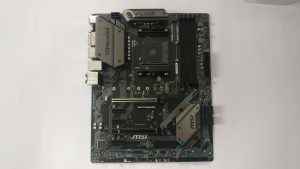

Поверните материнскую плату так, чтобы разъёмы задней панели для подключения USB, аудио, сети и других компонентов располагались слева вверху. Сокет материнской платы выглядит следующим образом:

На плате MSI B450 Tomahawk для крепления процессора используется только одна защелка. Она находится внизу сокета. Аккуратно нажмите на неё, отведите немного вниз и поднимите:

Подготовка процессора

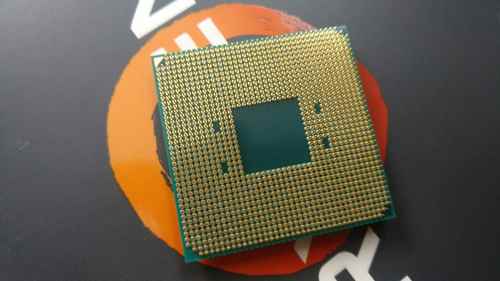

Извлеките процессор из упаковки, убедитесь что с ним всё в порядке и все контактные ножки целы:

На корпусе процессоров компании AMD есть золотой уголок, напротив этого уголка также есть точка. Этот уголок нужен для того, чтобы вы могли правильно сориентировать процессор для установки его в сокет.

Всё готово, далее будет выполнена собственно установка процессора Ryzen.

Установка процессора Ryzen в сокет

Поверните процессор так, чтобы его золотой уголок совпадал с левым верхним углом сокета материнской платы, затем аккуратно опустите процессор в сокет:

Процессор должен опуститься в сокет сам, без усилия. Если процессор не устанавливается, значит вы делаете что-то не так. Когда процессор будет установлен, опустите защёлку.

Установка процессора Ryzen в разъём AM4 завершена. Осталась лишь установка кулера на AM4, дальше всё проще.

Нанесение термопасты на процессор

Следующий шаг — нанесение термопасты на процессор. Для этого выдавите немного термопасты на поверхность процессора и распределите её тонким равномерным слоем по всей поверхности процессора с помощью специальной лопатки или любого кусочка пластика.

Установка кулера на процессор Ryzen

Кулер можно установить несколькими способами, в зависимости от строения:

• с помощью зажимных болтов;
• с помощью специальной защёлки.

На материнской плате MSI B450 Tomahawk предусмотрена установка кулера с помощью защёлки. Установите кулер на процессор таким образом, чтобы крючочки установленных на плату фиксаторов совпадали с зацепками защёлки на кулере, затем опустите рычаг защёлки.

Кулер, поставляемый в комплекте с процессором Ryzen 2600X, не имеет механизма защёлки. Его нужно будет устанавливать с помощью болтов, поэтому крепления для защёлки на плате нужно отвинтить:

Далее установите кулер так, чтобы отверстия для болтов в корпусе радиатора кулера совпадали с отверстиями на материнской плате.

Аккуратно зажмите кулер с помощью болтов, делая по один-два оборота для каждого болта по очереди — для того, чтобы прижать всё равномерно. Очень сильно зажимать не нужно, достаточно чтоб теплоотводящая поверхность кулера плотно прилегла к поверхности процессора.

Подключение питания кулера

Далее вставьте трёхпиновый коннектор питания кулера в специальный разъём на материнской плате. В нашем случае — на матплате B450 Tomahawk — он находится справа от сокета процессора и подписан как CPU_FAN:

Подключение питания процессора

В зависимости от модели материнской платы питание процессора может осуществляться с помощью 4-, 6- или 8-пинового коннектора. Подключите соответствующий провод блока питания к разъёму питания процессора на материнской плате:
