Начинаем работу в Автокаде

Чтобы начать работу в Автокаде, необходимо выполнить несколько шагов:

1. Установить программу на компьютер.
2. Запустить Автокад.
3. Ознакомиться с интерфейсом программы.
4. Настроить параметры рисования.

Установка Автокада производится путем загрузки программного обеспечения с официального сайта или с установочного DVD-диска. После установки необходимо запустить программу, щелкнув на ярлыке на рабочем столе или в меню «Пуск».

После запуска Автокада вы увидите главное окно программы, в котором располагаются различные панели инструментов и меню. Ознакомьтесь с интерфейсом чрезвычайно внимательно, потому что именно здесь находятся все инструменты и команды, необходимые для создания чертежей.

Для удобства работы можно настроить параметры рисования, такие как единицы измерения, цвета и шрифты. Для этого выберите «Настройка единиц измерения» и «Настройка шрифтов» в меню «Формат».

Теперь, когда вы ознакомились с интерфейсом и настроили параметры рисования, вы можете начать работу над своим первым чертежом в Автокаде. Для этого выберите нужный инструмент из панели инструментов и начинайте рисовать!

Начало работы в Автокаде может показаться сложным, но не беспокойтесь – с практикой вы станете все более опытным пользователем и сможете справиться с самыми сложными задачами в программе.

Программа AutoCAD

Это система автоматического проектирования, которая предназначена для создания конструкторской документации. Разработчиком этой САПР-программы является компания Autodesk — общепризнанный лидер разработок программ автоматического проектирования. Пользователь может работать как в режиме 2D, так и в 3D. Программа способна работать с проектами любой сложности и загруженности. Удобный интерфейс, который позволяет работать людям, не имеющим специальных знаний в этой области. Для упрощения задач используются подключенные библиотеки, которые хранят в себе множество моделей.

Подготовка к созданию стрелки

Прежде чем начать рисовать стрелку в AutoCAD, необходимо выполнить ряд подготовительных действий, чтобы обеспечить точность и удобство работы.

1. Откройте новый чертеж.

Запустите AutoCAD и откройте новый чертеж. Для этого вы можете использовать команду «Новый» в меню «Файл» или нажать сочетание клавиш Ctrl+N. Убедитесь, что выбрана единица измерения, соответствующая требованиям вашего проекта.

2. Установите масштаб.

Чтобы правильно отображать и работать с объектами в AutoCAD, рекомендуется установить определенный масштаб. Для этого можно использовать команду «Масштаб» или щелкнуть правой кнопкой мыши на линейке внизу окна программы и выбрать нужный масштаб. Например, если вы хотите создать стрелку в масштабе 1:50, выберите соответствующий масштаб.

3. Установите текущий слой и цвет линии.

Чтобы обеспечить логическую и структурированную работу, рекомендуется установить текущий слой и цвет линии перед началом создания стрелки. Вы можете использовать команды «Свойства» или «Слои» для выбора нужного слоя и установки цвета линии. Например, если вы хотите создать стрелку с черной линией на слое «Стрелки», установите соответствующие параметры.

4. Подготовьте необходимые инструменты.

Прежде чем приступить к созданию стрелки, убедитесь, что у вас есть все необходимые инструменты для работы. В AutoCAD это могут быть линии, окружности, углы и другие геометрические фигуры, которые вы можете создать с помощью соответствующих команд и инструментов. Заранее определите, какие элементы вы хотите использовать для создания стрелки и подготовьте их.

После выполнения этих подготовительных шагов вы будете готовы к созданию стрелки в AutoCAD. В следующем разделе статьи мы рассмотрим, как реализовать эту задачу шаг за шагом.

Рисование стрелки в AutoCAD

Стрелка является довольно примитивной вещью. Однако разработчики AutoCAD не добавили в функционал программы этот объект. И сегодня вы узнаете способы рисования стрелки в AutoCAD.

Стрелку в Автокаде можно сделать быстро несколькими способами.

Как самостоятельно начертить стрелку в Autocad?

Как же начертить стрелку в Автокаде? Первым способом её создания является рисование при помощи двух команд: «Рисование» и «Редактирование».

Этот способ является самым долгим, однако, вы сможете нарисовать любой вид фигуры. Инструменты, которые необходимы для создания нашей фигуры: команды «Отрезок», «Зеркало», «Штриховка».

Порядок действий

1. Берём «Отрезок» и создаём заготовку стрелочки.
2. Чтобы наш объект был красивым и ровным, берём «Зеркало», которое создаст отражение нашей заготовки.
3. Теперь в ход идёт инструмент «Штриховка», который закрасит пустую область стрелки.
4. Далее, необходимо указать свойства линии, чтобы получить нужную толщину.
5. Если полученный предмет слишком большой/маленький, то примените масштабирование.

СОВЕТ. Предметы, которые у вас получились, рекомендуется заключать в блоки.

Как сделать стрелку в Автокаде более быстрым способом? При использовании этого метода вам не придётся делать всё с самого нуля. Будем применять инструмент «Размер».

1. Переходим в «Аннотации», кликаем на параметр «Линейный размер». Из списка выбираем понравившийся тип и размер нашей фигуры.
2. После не забудьте о такой вещи, как поставить размер на рисунке. Можно выбрать произвольное число.
3. В ход идёт команда «Расчленить», используя которую мы сможем удалить все ненужные части чертежа.
4. Для более простого рисования сделайте блок.
5. Для направления и перемещения объекта используйте соответствующие команды.

Ещё один способ быстрого создания стрелки

Ещё один метод, с помощью которого можно нарисовать стрелку в Автокаде, он чаще всего применяется пользователями.

1. Находим функцию «Полилиния». Указываем на рабочем экране первую точку в любом месте, а после переходим к опции «Ширина».
2. Для начала укажите толщину линии. Например, 4 мм. для начальной и столько же для конечной ширины линии. После ставим вторую точку на экране. Такой длины у нас будет предмет.
3. Затем обращаемся к «Полилинии» для построения всей стрелки. Далее, переходим к установке ширины каждой из них. Начальную ширину, к примеру, укажем 40 мм., а конечную 0 мм.

AutoCAD. Как быстро сделать стрелку из полилинии

В уроке мы научимся быстро делать стрелку из полилинии. Это полезный навык, т.к. объекты со стрелками довольно часто встречаются в чертежах, а мультивыноска не всегда подходит по своему внешнему оформлению. Пользователи, которые стрелки делать не умеют, частенько «взрывают» размеры или мультивыноски, чтобы позаимствовать стрелки оттуда. Но мы так делать не будем, поскольку есть более интересный способ.

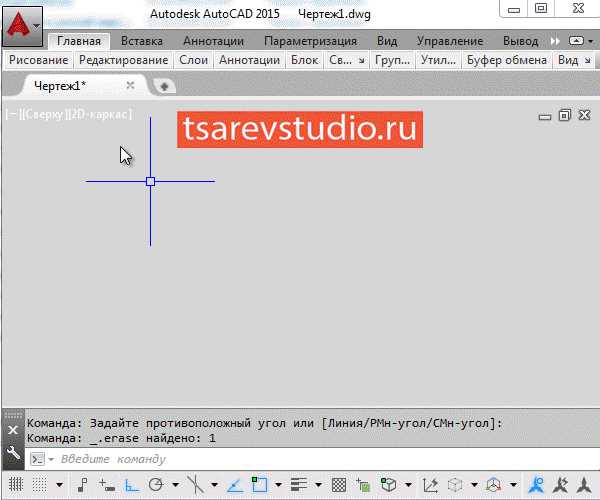

Если знать, что у объекта «Полилиния» в AutoCAD есть интересные свойства — «Начальная ширина сегмента» и «Конечная ширина сегмента», стрелка создается очень просто. Анимация, представленная ниже, наглядно демонстрирует как это работает:

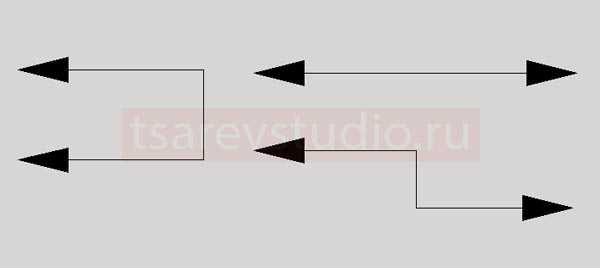

Данным способом можно создавать и более сложные стрелки — изогнутые и двухсторонние:

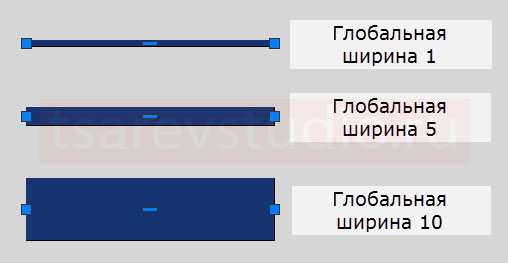

Причем, совершенно не обязательно вводить параметры начальной и конечной ширины сегмента в процессе построения, это можно сделать и после — через палитру «Свойства»

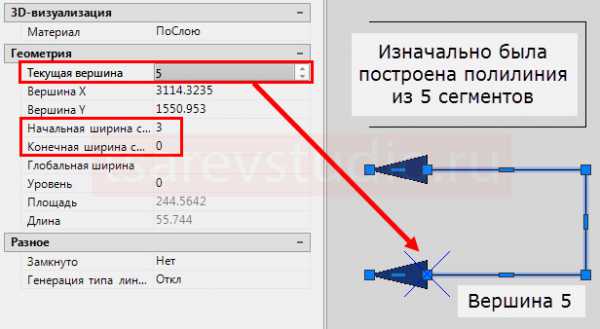

Там стоить обратить внимание на раздел «Геометрия». Где сначала предлагается выбрать текущую вершину

Это делается с помощью маленьких стрелочек, расположенных справа (крестик на предпросмотре показывает какая именно вершина выбрана). А затем нужно задать значения ширины сегмента, относящегося к ней. На представленном примере, я сначала построил полилинию с нужным числом вершин, а потом поменял значения ширины при первой и пятой вершинах:

Значения указываются в единицах вашего чертежа. Каждый сегмент имеет отдельные значения ширины для начала и конца, именно эту особенность мы используем для получения стрелок. Значение ширины равное «0» означает, что толщина линии будет соответствовать заданной в настройках слоя, к которому относится объект (или заданной в свойствах самого объекта, если значение переопределено).

Красивые стрелки получаются при соотношении 1:2 ширины сегмента к его длине. На примерах, представленных выше ширина конца сегмента со стрелкой — 3 мм, а длина сегмента — 6 мм. При масштабировании таких полилиний, указанные значения изменяются пропорционально без каких-либо искажений.

Хочется отметить, что иногда встречаются чертежи, в которых полилиниям задано отличное от нуля значение «Глобальной ширины» — такие линии всегда выглядят жирными, вне зависимости от того, включено ли отображение веса линий в чертеже или нет, и не реагируют на изменения толщины линии в настройках слоя или объекта. Это может сбивать с толку:

Наличие таких линий значительно усложняет процесс редактирования документа. Рекомендуется возвращать значение глобальной ширины равное 0 всем полилиням и задавать их толщину исключительно через редактирование веса линий.

Спасибо за внимание!

Добавление текста к стрелке

В AutoCAD 2019 вы можете добавить текст к стрелке, чтобы указать ее назначение или другую информацию. Есть несколько способов сделать это:

• Выберите инструмент «Текст» в панели инструментов или введите команду «TEXT» в командной строке AutoCAD.
• Нажмите левую кнопку мыши в точке, где вы хотите разместить текст, и введите нужный текст в командную строку.
• Нажмите Enter, чтобы завершить ввод текста.

После этого вы можете переместить текст к стрелке, чтобы он отображался рядом с ней. Выделите текст, используя инструмент «Выбор» или команду «SELECT», и перетащите его к стрелке.

Вы также можете изменить размер, шрифт и другие параметры текста, используя команду «TEXTEXPLODE». Эта команда конвертирует текст в примитивы AutoCAD, которые можно редактировать отдельно.

Если вы хотите добавить текст к стрелкам с помощью специальных атрибутов, вы можете использовать блоки и атрибуты AutoCAD. Блоки позволяют создавать повторяющиеся элементы, включая стрелки, а атрибуты предоставляют возможность добавить изменяемый текст. Подробнее о создании блоков и атрибутов вы можете узнать в документации AutoCAD.

Добавление текста к стрелкам в AutoCAD 2019 делает вашу работу более наглядной и понятной. Используйте эти методы, чтобы ясно обозначить назначение стрелок и предоставить пользователям важную информацию.

Методы создания стрелок в AutoCAD снаружи чертежа: подробное руководство

Стрелки в AutoCAD используются для обозначения направления, размеров и других атрибутов на чертеже. Они могут быть созданы не только внутри чертежа, но и снаружи, что делает их более наглядными и удобными в использовании. В этом руководстве мы рассмотрим несколько методов создания стрелок снаружи чертежа в AutoCAD.

1. Использование блоков стрелок: Этот метод предполагает создание блока, содержащего стрелку, и его размещение снаружи чертежа. Для этого необходимо создать 2D-примитив стрелки с помощью команды «Построение линейного размера» или «Построение прямого линейного размера». Затем чертеж нужно сохранить в виде блока с помощью команды «Создать блок». Полученный блок можно использовать для размещения стрелки в нужном месте чертежа.

2. Использование маркеров: AutoCAD предлагает возможность создания пользовательских маркеров, которые можно использовать как стрелки снаружи чертежа. Для этого нужно создать специальный файл с расширением «.dxf», содержащий графические элементы, используемые в качестве маркеров. Затем этот файл нужно загрузить в AutoCAD с помощью команды «Загрузить маркер». После загрузки маркера его можно использовать для размещения стрелки в нужном месте чертежа.

3. Использование текстовых меток: Этот метод предполагает использование текстовых меток для обозначения направления или размера. Для этого необходимо выбрать команду «Вставить текст» и ввести нужный текст, указав его положение и размер. Для создания стрелки можно использовать символ «→» или «←» внутри текстовой метки.

4. Использование линий и засечек: Этот метод предлагает использование обычных линий и засечек для создания стрелок. Для этого нужно нарисовать линию между двумя точками чертежа и добавить засечку на одном из ее концов. Засечку можно создать как примитив с использованием команды «Построение линии» или «Создание засечки». Затем можно вставить текстовую метку с указанием направления или размера.

В результате этих методов вы сможете создавать стрелки снаружи чертежа, что сделает ваш чертеж более ясным и информативным. Выберите метод, который вам наиболее удобен, и следуйте нашему подробному руководству для создания стрелок в AutoCAD.

Как увеличить стрелки выноски AutoCAD?

Полилинии в AutoCAD могут быть очень эффективным инструментом для маркировки или выделения областей чертежа. Полилиния — это связанная последовательность сегментов линии, созданная как единый объект или линия, которая может содержать ширину. Вы можете создавать сегменты прямой линии, сегменты дуги или их комбинацию. Что, если вы хотите создать стрелку, используя одну полилинию, просто изменив ширину полилинии при создании стрелки? На вкладке «Главная» панели «Рисование» на ленте выберите «Полилиния», как показано на рисунке 1 ниже.

Рисунок 1. Команда «Прямая линия» на ленте

Запустите команду полилинии и выберите начальную точку. Введите W для параметра ширины, затем введите 0 (ноль) в качестве начального значения ширины. Эта переменная сохраняет самую последнюю ширину полилинии. Затем вам будет предложено ввести конечную ширину, которую мы введем в значение 5 (пять), как показано ниже на рисунке 2.

Рисунок 2. Введите начальную и конечную ширину

Включите режим «Орто» (F8) при перемещении курсора и посмотрите, как можно отрегулировать длину стрелки, как показано на рис. 3.

Рис. 3. Растяните полилинию, чтобы сформировать наконечник стрелки

Нажмите Enter, когда у вас будет нужный размер, и сегмент полилинии завершится.Чтобы продолжить новый сегмент полилинии (конец стрелки), введите w для ширины и измените его на 2. AutoCAD продолжит полилинию с новой шириной, как показано на рис. 2. Нажмите Enter, чтобы закончить сегмент, и нажмите A, чтобы превратитесь в дугу и завершите полилинию, как показано на рис. 4.

Рисунок 4. Продолжайте ломаную линию, изменяя ширину на постоянную 2

Попробуем еще. Мы создадим полилинию, сделав начальную ширину и конечную ширину одинаковой длины с некоторыми изменениями ширины в середине, чтобы изобразить стрелку. В командной строке введите полилинию или выберите на ленте, как показано на рисунке 1. Начните полилинию таким же образом, начальная ширина равна 0, а конечная ширина равна 5. После создания стрелки; продолжите выполнение команды, введя 2 для начальной ширины и 5 для конечной ширины (нам нужен тот же размер, что и вторая ширина), и перетащите ломаную линию до нужной длины, как показано на рис. 5. Когда закончите, нажмите Enter. р>

Рисунок 5. Создание наконечника со стрелкой в ​​конце

Эту технику можно использовать при маркировке или определении областей рисунка. Команда полилинии может дать вам немного больше гибкости для маркировки важных элементов на вашем чертеже, которые могут отображаться неправильно с помощью только выноски и толщины линии. Посмотрите следующее видео, чтобы лучше описать показанные выше действия.

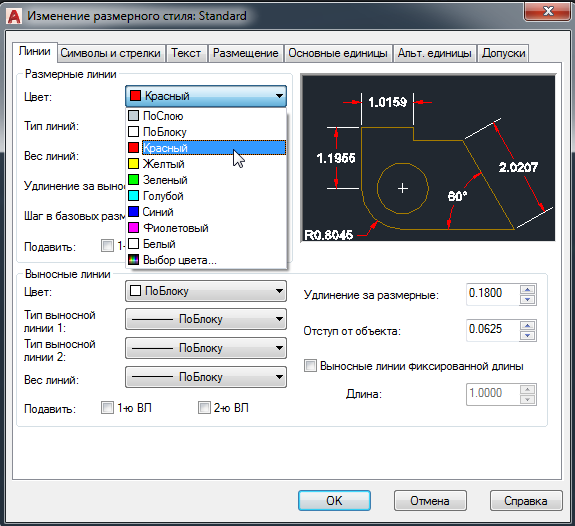

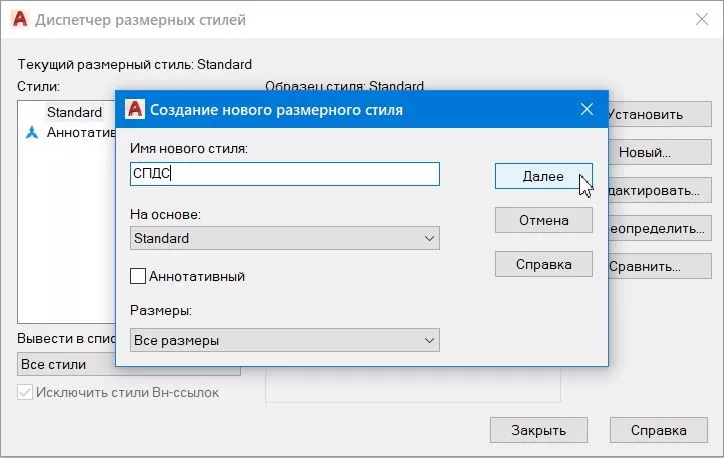

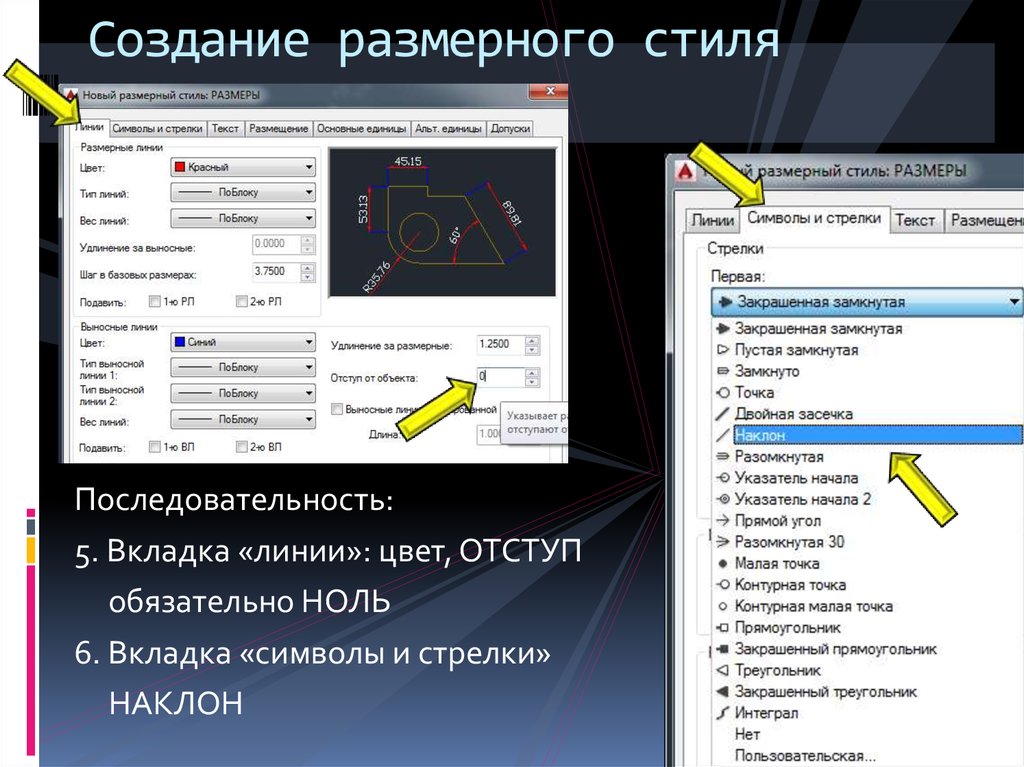

Нажмите «Изменить». В Диспетчере размерных стилей, на вкладке «Символы и стрелки», в разделе «Стрелки» выберите «Пользовательская стрелка» в списке «Первая стрелка». В диалоговом окне «Выбор пользовательского блока стрелки» введите имя блока, который вы хотите использовать в качестве стрелки. Нажмите «ОК».

Инструмент Отрезок в Автокаде (Autocad)

В этом уроке вы узнаете подробнее как начертить отрезок в Автокаде. Отрезок в Автокаде — это базовый инструмент. С помощью него можно создавать как отдельные прямолинейные отрезки, так и ломаные линии (т.е. состоящие из отдельных отрезков).

Построение отрезков в Автокаде производится щелчками левой кнопки мыши (далее ЛКМ). Тем самым мы задаем конечные точки отрезка в необходимых местах.

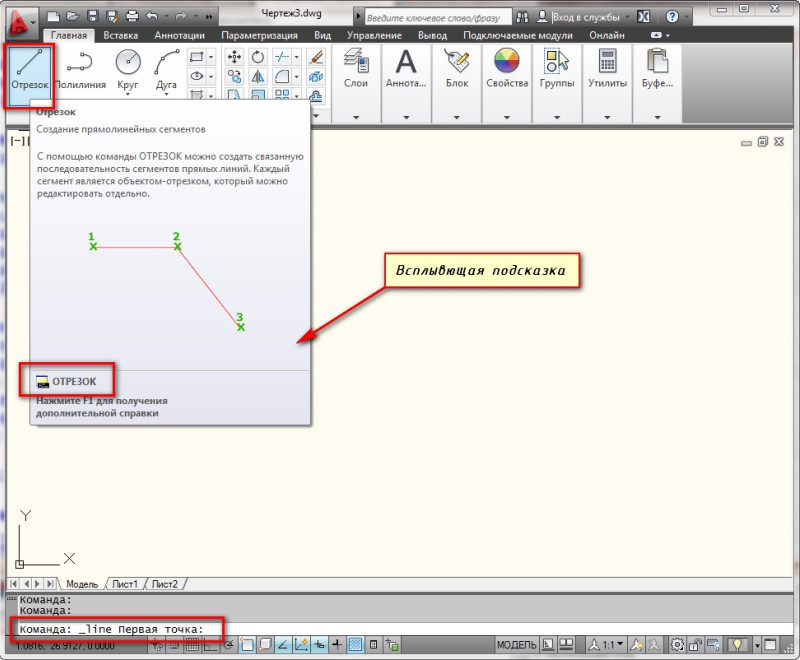

На вкладке “Главная” в окне “Рисование” наведите указатель мыши на инструмент “Отрезок”. Не спешите щелкать по кнопке, подождите некоторое время, и программа выведет подсказку (всплывающее окно). Там будет указана Команда вызова инструмента. В нашем случае это команда «ОТРЕЗОК».

Как построить отрезок в Автокаде?

Теперь нажмите ЛКМ по кнопке “Отрезок”, либо просто на клавиатуре начните вводить слово Отрезок (или “_line”). Достаточно напечатать лишь ‘Отр” и программа сама вам предложит вариант Отрезок. Чтобы вызвать команду нажмите клавишу «Enter».

Теперь обратите внимание на командную строку! Там появился запрос: _line Первая точка. Т.е. программа Автокад просит нас указать первую точку отрезка

Для этого ставим курсор в необходимое место на экране и производим щелчок ЛКМ. Затем указываем вторую точку также с помощью ЛКМ. И отрезок в Автокаде построен.

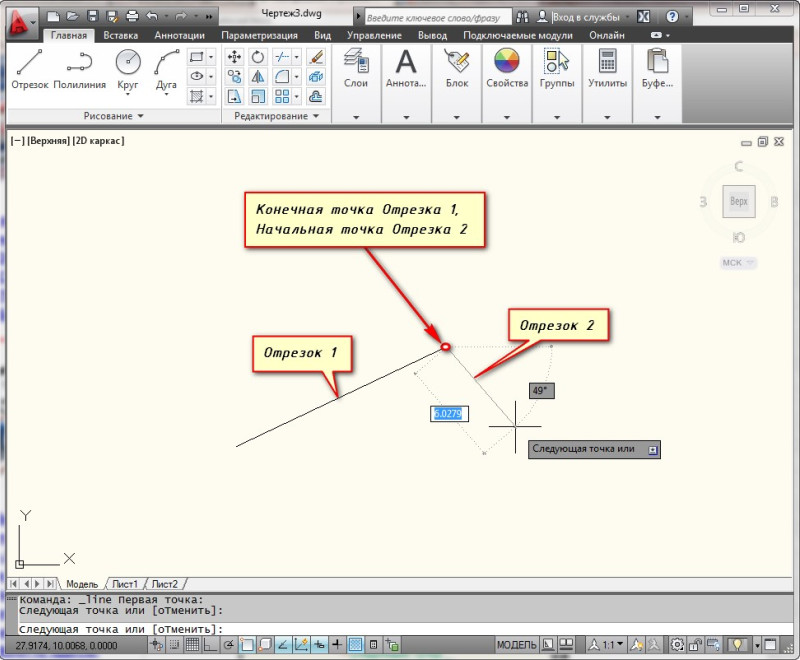

Однако на этом выполнение команды Отрезок в Автокаде не закончится. Далее будет предложено продолжить построение отрезков. При этом конечная точка первого отрезка будет начальной точкой второго отрезка.

Теперь узнаем как разделить отрезок в Автокаде. В ходе выполнения построений можно отменить задание последней точки отрезка, а также закончить построение отрезка.

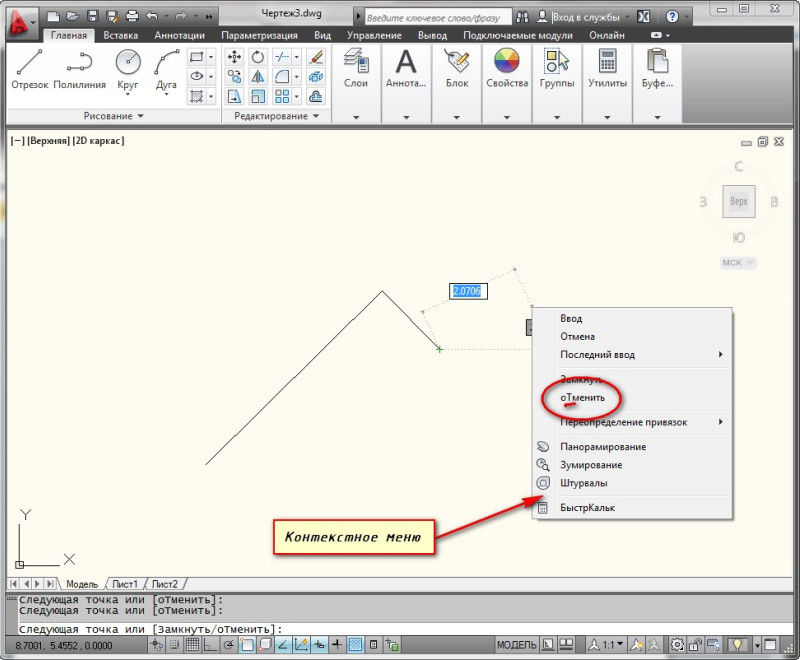

Отмену последней введенной точки можно произвести из контекстного меню. Для этого нажмите правой кнопкой мыши (ПКМ) и выберите действие “ Отменить”. При этом последняя построенная точка удалится.

Чтобы не тратить время на вызов контекстного меню, Вы всегда можете воспользоваться ключевыми буквами вызова команды. В нашем случае буква “Т” (а затем нажатие “Enter”) отменяет построение последней точки отрезка.

Чтобы закончить построения, выберите из контекстного меню опцию “Ввод”, либо “Отмена” или нажмите клавишу “Enter” (также можно использовать”Esc”).

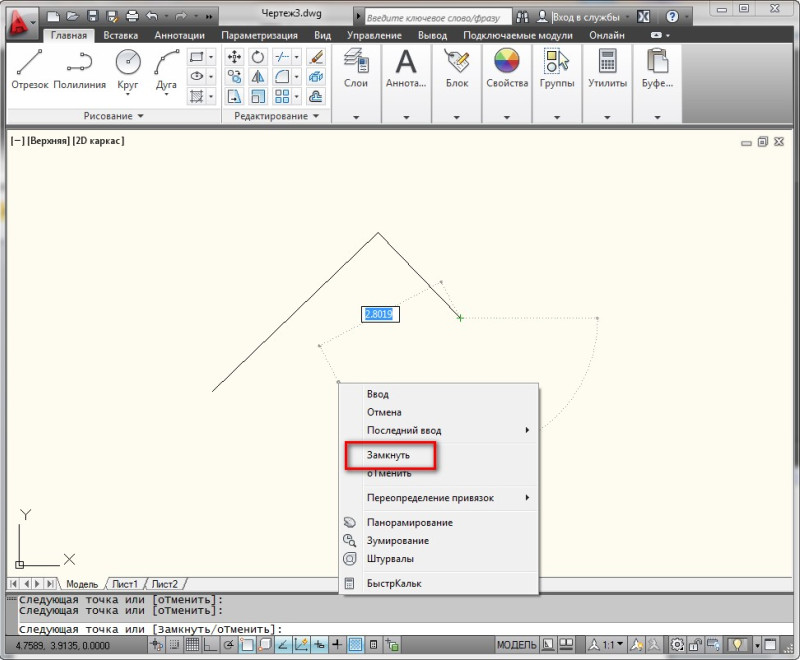

Также в ходе выполнения команды Отрезок доступна еще опция “Замкнуть”, то есть создать отрезок в полилинию Автокад. Она становится доступна при построении хотя бы двух отрезков. И предназначена для замыкания начальной точки первого отрезка и конечной точки последнего отрезка. Вызывается из контекстного меню при нажатии ПКМ. Также можете использовать ключевую букву “З” на клавиатуре.

Точные построения отрезков и ломаных в Автокаде.

Итак, выбираем инструмент «Отрезок». И на запрос командной строки указать первую точку отрезка, вводим в нее координаты, например, (10,10) и нажимаем “Enter”.

Как видно на рисунке, первая точка построилась в точке с координатами х=10мм и y=10мм от начала координат.

Внимание! Между координатами X и Y необходимо ставить знак запятой, так как точка воспринимается программой как разделитель между целой и дробной частью числа

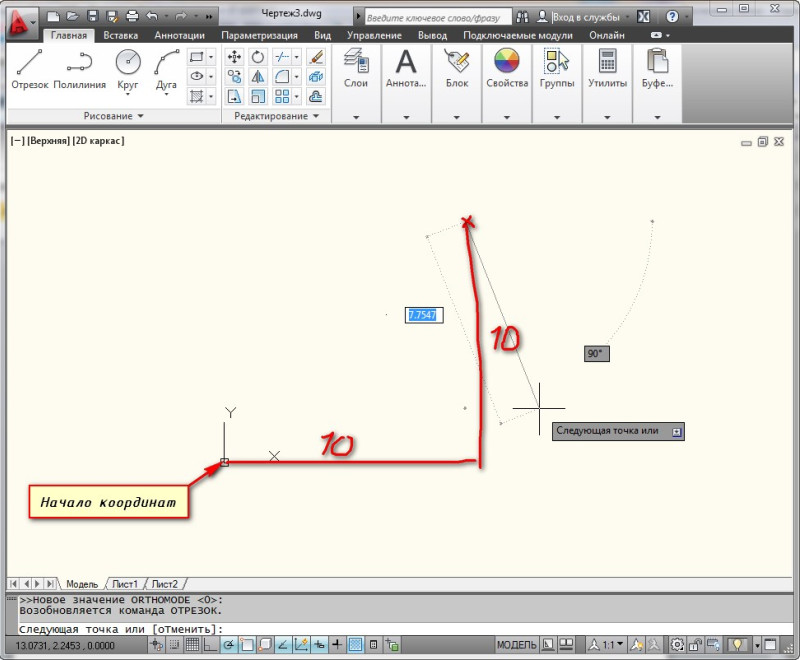

Конечную точку отрезка давайте построим в начале координат. Для этого в командной строке вводим значения (0,0). И не забываем нажать “Enter”.

Как быть, если нам надо построить отрезок в Автокаде, заданной длины!?

Строим первую точку (надеюсь, Вы разобрались, как это делается). Можно задать точку произвольно или с помощью координат

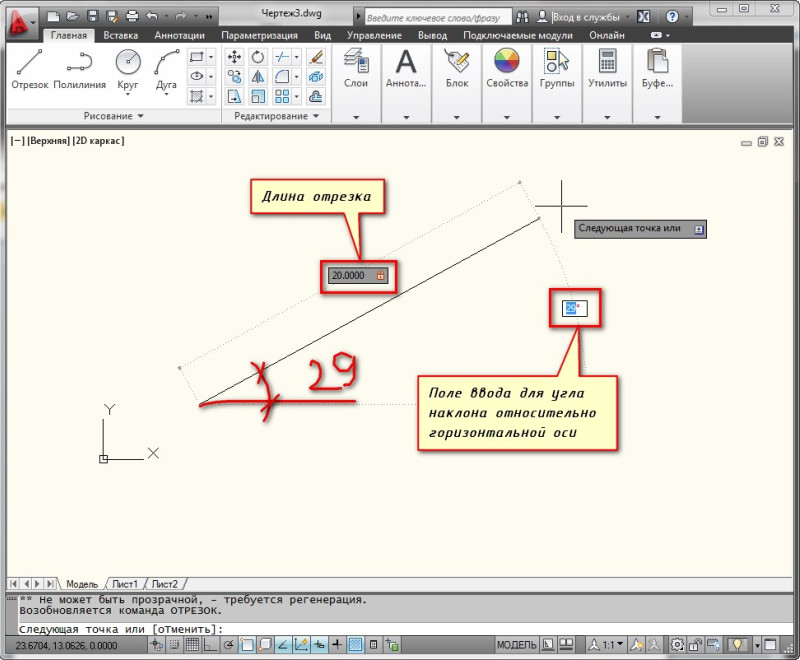

А теперь обратите внимание на подсказки в виде полей для ввода значений. На рисунке я выделил их красным цветом

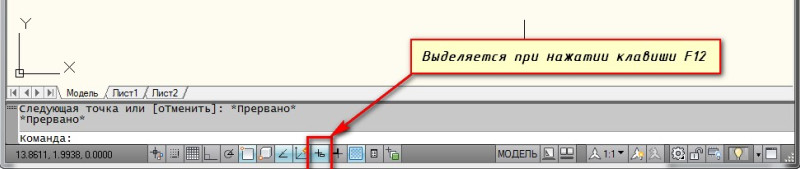

Если у Вас они не показываются, то необходимо выбрать параметр “динамический ввод”. Для этого нажмите на клавишу F12. Либо выберите значок в строке состояния.

Эти поля показывают значение длины отрезка в Автокаде и угла наклона отрезка. При этом поле длины по умолчанию активно.

Теперь попробуйте ввести какое-нибудь значение длины отрезка с клавиатуры, например, 20. Оно автоматически показывается в поле-подсказке. Теперь нажимаем “Enter”. И отрезок в Автокаде, заданной длины 20мм, построен.

Если Вы знаете угол наклона, то можете ввести и его. Для этого после ввода длины отрезка в Автокаде нажмите клавишу “Tab” на клавиатуре и попадете в поле для ввода угла наклона отрезка. Вводите значение и нажимаете “Enter”.

Итак, мы с Вами разобрались, как строить отрезки в Автокаде, в. т.ч. как преобразовать отрезок в полилинию Автокад.

Теперь Вы сможете построить отрезки в Автокаде с помощью координат, задания значений длины отрезка в Автокаде или просто с помощью мыши.

Как сделать стрелку в Автокаде

Стрелка в Автокаде – объект, который нельзя создать автоматически при помощи одной команды. Такой примитив не заложен в функционал программы. Однако есть несколько способов, как поставить стрелку в Автокаде на чертеже.

Как начертить стрелку в Автокаде?

Первый способ – это с помощью команд рисования и редактирования начертить стрелку «с нуля». Несмотря на то что это далеко не быстрый вариант – он универсальный, т.к. вы можете задать любую форму для стрелочки.

Чтобы начертить такой объект, вам пригодятся следующие инструменты: команда «Отрезок», команда «Зеркало» и команда «Штриховка».

1. С помощью отрезка в Авткоаде начертите заготовку для стрелки.
2. Чтобы получить симметричную стрелку, отзеркальте ее символ. Для этого примените команду AutoCAD «Зеркало».
3. Используя штриховку, залейте полученную область, чтобы закрасить стрелочку (читать подробнее про заливку в Автокаде).
4. Изменяя свойства линии можно добиться нужной толщины для стрелки (читать статью «Толщина линии в AutoCAD»).
5. Если размер стрелки получился большой или, наоборот, маленький, то используйте инструмент «Масштаб».

ПРИМЕЧАНИЕ:

Применяя вышеописанный способ, рекомендуется полученные объекты заключать в блоки (подробнее в статье «Блоки AutoCAD»).

Быстрый способ получить стрелку в Автокаде

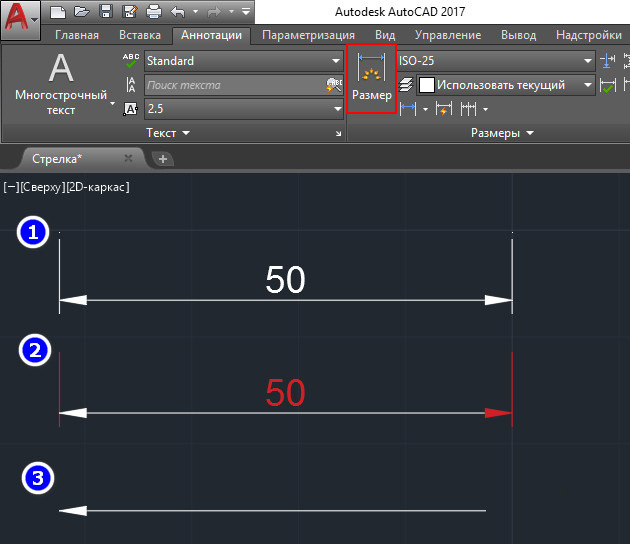

Как вариант, чтобы не вычерчивать все с нуля, можно в качестве основы для стрелки взять инструмент «Размер».

1. На вкладке «Аннотации» выберите «Линейный размер», выберите подходящий вид стрелки и ее размер.
2. Произвольно поставить размер на чертеже.
3. Воспользуйтесь инструментом «Расчленить». Удалите все лишние элементы.
4. Чтобы стрелку было проще использовать – сформируйте на ее основе блок.
5. Команды «Поворот» и «Перенос» позволят задать нужное местоположение и ориентацию стрелки на чертеже.

Быстрый способ получить стрелку в Автокаде

На практике чаще всего для создания стрелки использую команду «Полилиния» и ее свойства. Линия со стрелкой в Автокад создается по следующему принципу:

1. Выберите команду «Полилиния». Укажите произвольно первую точку на чертеже, после чего обратитесь к параметру «Ширина».

2. Сначала зададим ширину самой линии. Укажем, к примеру, 5мм – значение для начальной ширины и столько же – для конечной ширины полилинии. Далее на чертеже ставим точку, тем самым определяя длину линии.
3. После этого, продолжая выполнять построение с помощью команды полилиния, обращаемся опять к свойству ее ширины. На этот раз будем формировать непосредственно саму стрелку. В качестве начального значения ширины укажем, к примеру, 50 мм, а конечная ширина при этом должна быть 0 мм. В результате получиться полноценная стрелка, которая будет представлять собой цельный объект.

Как видите, есть различные способы создания стрелки в AutoCAD. Какой из них выбирать – решать вам.

СОВЕТ:

Если вам нужно очень часто использовать эту фигуру, то потратьте немного времени, чтобы создать блок «Стрелка» и разместить его на палитре блоков в Автокаде.

Источник данного материала:http://autocad-specialist.ru

Быстрый способ получить стрелку в Автокаде

На практике чаще всего для создания стрелки использую команду «Полилиния» и ее свойства. Линия со стрелкой в Автокад создается по следующему принципу:

1. Выберите команду «Полилиния». Укажите произвольно первую точку на чертеже, после чего обратитесь к параметру «Ширина».

2. Сначала зададим ширину самой линии. Укажем, к примеру, 5мм – значение для начальной ширины и столько же – для конечной ширины полилинии. Далее на чертеже ставим точку, тем самым определяя длину линии.

3. После этого, продолжая выполнять построение с помощью команды полилиния, обращаемся опять к свойству ее ширины. На этот раз будем формировать непосредственно саму стрелку. В качестве начального значения ширины укажем, к примеру, 50 мм, а конечная ширина при этом должна быть 0 мм. В результате получиться полноценная стрелка, которая будет представлять собой цельный объект.

Как видите, есть различные способы создания стрелки в AutoCAD. Какой из них выбирать – решать вам.

В этом видеоуроке мы рассмотрим несколько способов создания стрелки:

• Как сделать стрелку в Автокад из существующего размера на чертеже.
• Как начертить ее с помощью полилинии.
• Как построить в Автокад стрелку с помощью команд рисования и редактирования.

Многие задаются вопросом: «Как начертить или сделать стрелку в Автокаде?». Дело в том, что в программе ее нельзя сделать автоматически с использованием команды «Стрелка» — ее просто не существует. Однако система AutoCAD — это многофункциональная САПР, поэтому она нам предлагает множество решений по созданию стрелки. Можно даже уделить побольше времени и создать собственный статический, а лучше динамический блок «Стрелка».

FAQ по размерам в автокаде:

AutoCAD 2014/2013. Работа с цепочками размеров

После выделения ручки повёрнутого или параллельного размера, которые на размерной линии: -нажимаем ctrl, идёт размерная цепь -ещё раз ctrl, проставляется базовый размер -ещё раз ctrl, происходит поворот стрелки. И размерная цепь, и базовый размер будут того же стиля, что и наш размер с ручками, вне зависимости от того какой размерный стиль текущий. Удобно также тем, что при проведении подобных операций с параллельным размером, размерная цепочка образуется из повёрнутых размеров с соответствующим углом поворота, и таким образом размерная линия не будет поворачиваться из-за точек, от которых выносится размер.

Так же для цепочек размеров советую изучить работу комманды Stretch (Растянуть)

Как копировать размерный стиль из одного чертежа в другой.

• открыть чертеж с настроенными стилями
• создать или выбрать размеры нужных стилей
• выделить их и копировать (ctrl+c)
• открыть чертеж в который добавляем стили и вставить эти размеры (ctrl+v)

Стрелка в Автокаде – объект, который нельзя создать автоматически при помощи одной команды. Такой примитив не заложен в функционал программы. Есть несколько способов, как поставить стрелку в Автокаде на чертеже.

Примеры добавления стрелки в AutoCAD

Пример 1: Добавление стрелки на линии

Чтобы добавить стрелку на линию, сначала выберите инструмент «Линия» на панели инструментов. Нарисуйте линию в нужном месте, затем выберите инструмент «Стрелка» и щелкните левой кнопкой мыши на конце линии, где вы хотите добавить стрелку.

После этого выберите тип стрелки из выпадающего меню графических объектов. Вы можете выбрать из множества типов стрелок, таких как «Стандартная стрела», «Открытая стрела», «Двухсторонняя стрела» и т.д.

Нажмите «OK», чтобы закрыть меню и сохранить изменения.

Пример 2: Добавление стрелки на размер

Чтобы добавить стрелку на размер, выберите инструмент «Размер» на панели инструментов. Нарисуйте размер в нужном месте, затем выберите инструмент «Стрелка» и щелкните на конце размера, где вы хотите добавить стрелку.

Выберите тип стрелки, как описано выше, и нажмите «OK», чтобы сохранить изменения.

Пример 3: Добавление стрелки на дугу или кривую

Чтобы добавить стрелку на дугу или кривую, выберите инструмент «Дуга» или «Кривая» на панели инструментов. Нарисуйте нужную дугу или кривую в нужном месте, затем выберите инструмент «Стрелка» и щелкните левой кнопкой мыши на конце дуги или кривой, где вы хотите добавить стрелку.

Выберите тип стрелки, как описано выше, и нажмите «OK», чтобы сохранить изменения.

• Добавление стрелок может варьироваться в зависимости от выбранного инструмента и типа объекта.
• Вы также можете изменить тип стрелки в любое время, выбрав объект с помощью инструмента «Стрелка» и выбрав новый тип из выпадающего меню.
• Помните, что автоматическая стрелка может быть применена к объектам, созданным с помощью соответствующих инструментов, таких как линии, размеры, дуги и кривые.
