Как работают программы для расстановки мебели?

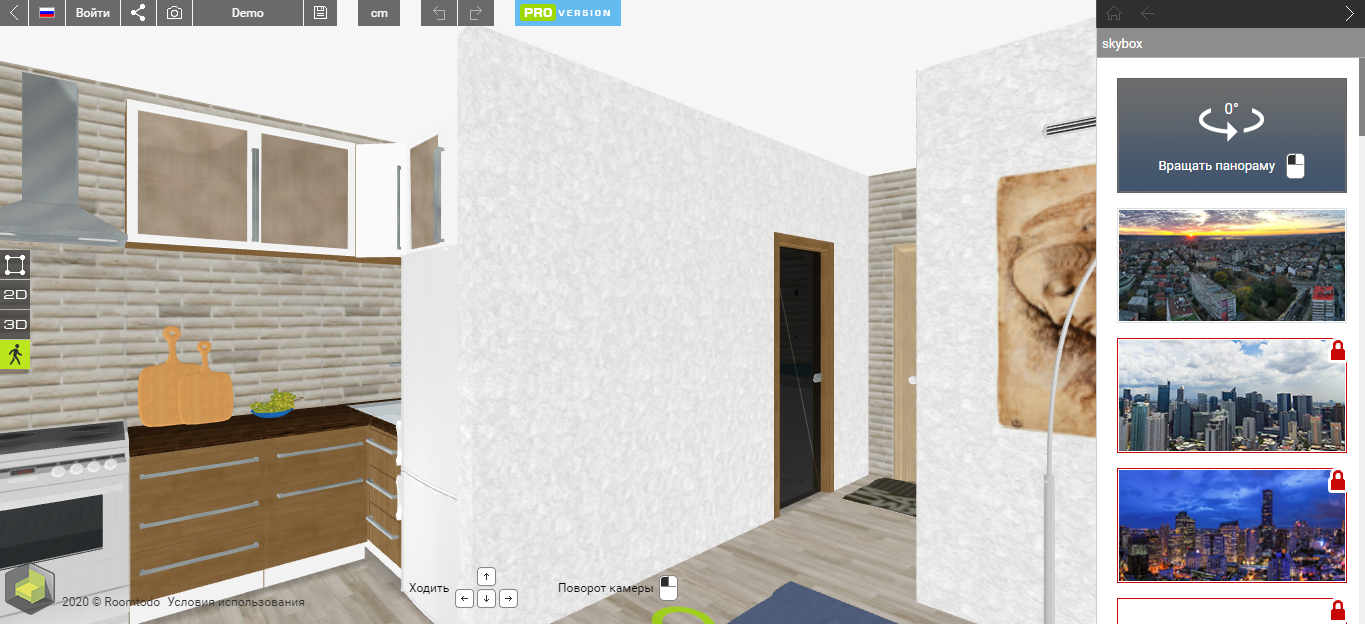

Базовый принцип работы одинаков для всех планировщиков мебели:
- сначала пользователю нужно ввести информацию о своей комнате (площадь, расположение окон и дверей, высоту потолков и проёмов);
- после — выбрать подходящие предметы интерьера из предложенного каталога;
- определиться с деталями — цветом или размерами (если выбранные модели подразумевают такую вариативность);
- расставить выбранную мебель в виртуальном помещении.

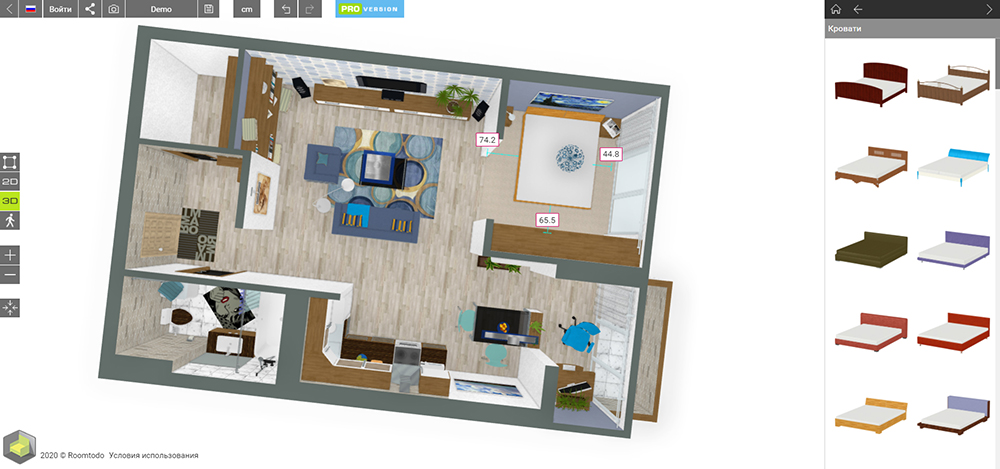

Итоговая визуализация может быть разной: некоторые планировщики предлагают простую схему, некоторые создают чуть более детализированную картинку, а некоторые — настоящие 3D-модели.
Фото: pexels.com
Естественно, программы для расстановки мебели могут быть разными. Условно говоря, их можно разделить на две основных категории: те, для использования которых нужны специальные знания, навыки и опыт, и те, с которыми справится самый обычный пользователь.
Первые обычно подходят для профессионалов, деятельность которых связана с дизайном, строительством, архитектурой и 3D-моделированием, в то время как вторые — идеальный вариант для тех, кто хочет создать виртуальную модель будущего жилища, прежде чем покупать его (или делать ремонт).
Возможности ПО, которым пользуются в своей работе профи, позволяют создавать максимально реалистичную виртуальную копию будущего интерьера, однако такой софт не бывает бесплатным и чаще всего требует серьёзных компьютерных мощностей. А вот планировщиками «для простых смертных» можно пользоваться с самых обычных устройств — и даже онлайн.
Шаги по созданию базы материалов в Базис Мебельщик
1. Откройте программу Базис Мебельщик
Первым шагом к созданию базы материалов является открытие программы Базис Мебельщик на вашем компьютере. Убедитесь, что у вас установлена последняя версия программы.
2. Создайте новую базу материалов
После открытия программы, выберите в меню «Библиотека» пункт «Материалы». Затем нажмите кнопку «Создать новую базу». В появившемся окне введите название базы материалов и выберите место для сохранения. Нажмите кнопку «Создать» для создания новой базы.
3. Добавьте новый материал
После создания базы материалов вам нужно добавить новый материал. Выберите в меню «Библиотека» пункт «Материалы», а затем нажмите кнопку «Добавить» или используйте комбинацию клавиш Ctrl+N. Заполните все необходимые поля, такие как название материала, его цена и описание. Нажмите кнопку «ОК», чтобы сохранить новый материал.
4. Редактируйте или удаляйте материалы
Вы можете редактировать или удалять материалы в базе Базис Мебельщик. Для этого выберите нужный материал в списке и нажмите кнопку «Редактировать» или «Удалить». В окне редактирования вы можете изменить любую информацию о материале, а в окне удаления подтвердите удаление материала.
5. Импортируйте материалы из других источников
Если у вас уже есть готовая база материалов в другом формате, вы можете импортировать ее в Базис Мебельщик. Для этого выберите в меню «Библиотека» пункт «Материалы», а затем нажмите кнопку «Импортировать». В появившемся окне выберите файл с базой материалов и нажмите кнопку «Открыть».
6. Экспортируйте базу материалов
Вы также можете экспортировать базу материалов Базис Мебельщик для использования в других программах. Для этого выберите в меню «Библиотека» пункт «Материалы», а затем нажмите кнопку «Экспортировать». В появившемся окне выберите формат экспорта и место сохранения файла. Нажмите кнопку «Сохранить», чтобы экспортировать базу материалов.
7. Сохраните базу материалов
Не забудьте регулярно сохранять базу материалов для предотвращения потери данных. Для сохранения базы материалов выберите в меню «Библиотека» пункт «Материалы», а затем нажмите кнопку «Сохранить». Выберите место для сохранения файла и нажмите кнопку «Сохранить», чтобы сохранить базу материалов.
Теперь вы знаете основные шаги по созданию базы материалов в программе Базис Мебельщик. Следуйте этим шагам, чтобы эффективно организовать свои материалы и повысить эффективность вашей работы.
Краткий обзор программ для дизайна разработки мебели
Почти все программы, о которых мы вам расскажем, имеют бесплатные базовые версии. Вам их будет вполне достаточно, чтобы сделать дизайн проект, например, для спальни. Скачать их можно в интернете. Также если вы посчитаете, что делать чертежи удобнее карандашом и линейкой, вы можете совмещать. Например, с помощью программ сделать 3D дизайн мебели, а схемы, чертежи и планы от руки.
Программа PRO100
Это бесплатная программа, которую используют в своей работе даже профессионалы. С ее помощью вы сможете:
- изобразить мебель в 3D формате
- создать образ помещения и передвигать задуманную мебель в разные части, чтобы определить оптимальное для нее место
- смотреть то, что вы сделали, в разных ракурсах и режимах, например, в фотореалистичном режиме
- распечатывать полученные чертежи, картинки и схемы, а также отправлять их по почте знакомым для оценки
Особенность программы в том, что вам не нужна инструкция для того, чтобы ей пользоваться. Вы овладеет ей сами, без посторонней помощи – и на это у вас уйдет самое большее один день.
https://youtube.com/watch?v=PdWefWRU1u8
Программа Астра Конструктор Мебели
Эта программа идеально подойдет, если вам нужно сделать проект мягкой мебели.
В ней так же легко разобраться, как и в программе PRO100. К примеру, вам нужно только внести размеры комнаты, как она тут же отобразиться, и вы сможете расставлять мебель по своему желанию.
В программе представлены шаблоны готовой мебели. При желании вы сможете создать свои.
Особенностью, которая вам, безусловно, понравится, является то, что она сама может предложить вам оптимальные размеры для изделий, ориентируясь на значения габаритов комнаты, введенных вами.
Для наглядности ниже предлагаем вам посмотреть видео, где показывается, как создавать чертеж в этой программе.

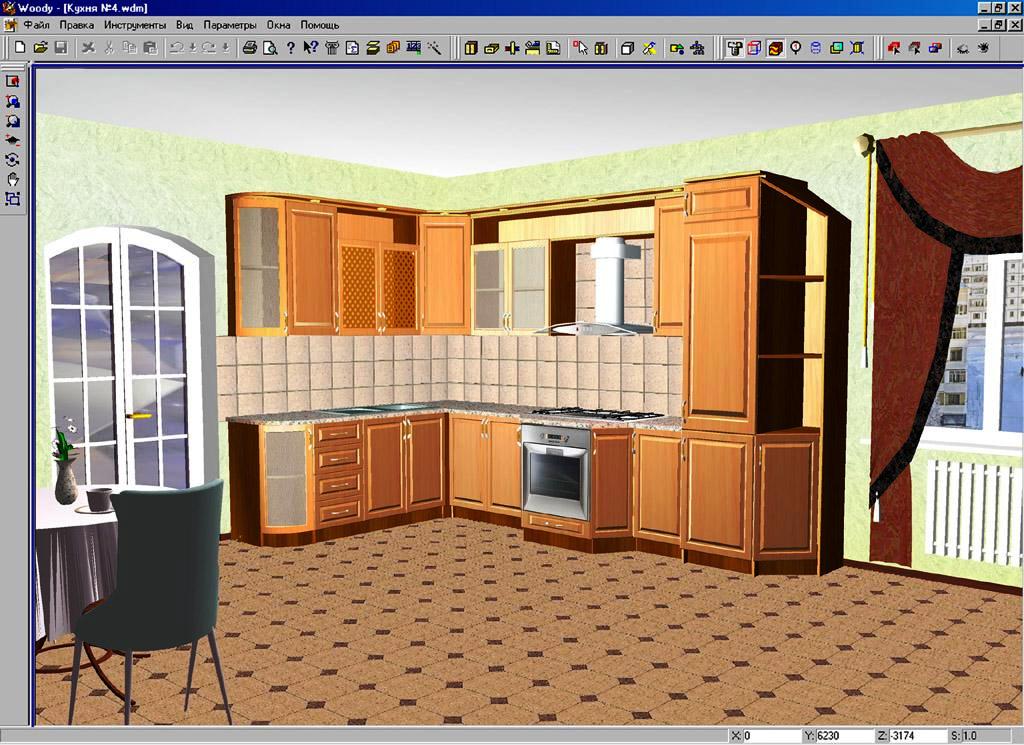

Программа Woody
Эта программа подойдет, если вы хотите создавать дизайн проект для корпусной мебели. Хотя и для остальных видов ее тоже можно использовать.
Особенность в том, что вам достаточно сделать чертеж, а потом войти в режим 3D, как сам чертеж автоматически станет отображаться в трехмерном пространстве.
Программа Базис Мебель
Среди профессиональных дизайнеров считается одной из самых лучших. Потому что в одной программе есть множество продуктов, которые можно использовать отдельно или несколько одновременно.
А чтобы уметь пользоваться этой программой, вам, скорей всего, придется пройти обучение, так как она разрабатывалась специально для профессионалов. И за один вечер вам ее точно не изучить. Поэтому если есть возможность и вы не собираетесь в будущем стать профессионалом в мебельной отрасли, скачивайте вышеперечисленные программы.
Программа КЗ Мебель
Еще одна профессиональная программа для дизайна мебели. Она состоит из нескольких частей. Если вы решите овладеть ею, то легко можете это сделать, когда найдете руководство, в котором подробно рассказывается, как работать с каждой частью.
Основные ошибки в проектах, созданных в Базис Мебельщике:
1. Проект создан из материалов, с которыми мы не работаем (толщина и цвет ЛДСП, толщина и цвет кромок, задняя стенка из ХДФ).
Просто конструктор взял материалы из базы данных Базис Мебельщика, не проверив, бывает ли такой материал или его сняли с поставок лет десять назад и сделал проект. Теперь его надо переделать…
2. Проект создан с ненастроенной базой отверстий и без шага, кратного 32мм.
Мы не сверлим в пласти (плоскости) отверстия под крепеж глубиной 8,9, 10, 12 мм. Сверлим только глубиной 13 мм и сквозные. Почему? Потому, что так устроены сверлильно-присадочные станки, на которых мы сверлим детали для штучных заказов! А на станках с ЧПУ мы сверлим только заказы на серийную мебель.
Почти во всех проектах не настроены чертежи: крайне мелкий шрифт, размеры «налезли» друг на друга, размеры даны от разных баз, размерные линии имеют такую же толщину, как и основные линии – подчас рассмотреть контур детали невозможно, разные отверстия изображены на чертежах почти одинаково, неразличимо друг от друга.
4. Проект содержит много лишней информации.
Поскольку мы занимаемся изготовлением только ДЕТАЛЕЙ, не торгуем фурнитурой, не производим сборку, не пользуемся картами раскроя из Базиса мебельщика (они не читаемы и формируются для применения на раскроечных центрах, а не для форматно-раскроечного станка и, тем более, для фрезера с ЧПУ) — уберите лишнюю информацию, сформированную Базис-Мебельщиком.
Программа Базис-Мебельщик не универсальна, некоторые вещи делать не умеет в принципе (например, грамотно чертить пазы), случаются «глюки» (вероятно, в ломанных версиях) поэтому будьте готовы к тому, что чертежи надо проверять и, возможно, корректировать ВРУЧНУЮ.
Повторяем: расчет стоимости у нас автоматизирован и производится на основании НАШЕГО бланка. Экспортируйте размеры деталей в НАШ бланк, в котором должны быть указаны ПИЛЬНЫЕ размеры, а кромки указаны должным образом: http://www.dspkomplekt.ru/instrukcii.html
Если у Вас возникли трудности с настройкой Базис Мебельщика, Вы можете обратиться в нашу компанию – мы вышлем настройки.
Теперь мы готовы рассмотреть документацию – БЛАНК ЗАКАЗА и ЧЕРТЕЖИ деталей, созданную с применением Базис- Мебельщика.
Если Вы не готовы к Базис Мебельщику – посмотрите программу PRO100. Она больше подходит для начинающего конструктора….
Программа Базис-Мебельщик
Базис-Мебельщик является одним из модулей программного комплекса, с помощь которого корпусная мебель по индивидуальному заказу доходит до своих заказчиков.

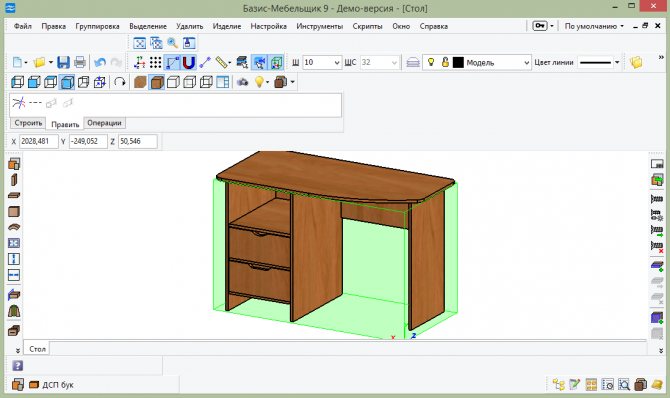

Интерфейс программы Базис- Мебельщик
Вкратце этот продукт имеет богатый набор функций, с помощью которых можно получить все необходимые чертежи создаваемой модели, узнать точные крепёжные места, а также выяснить остальные мелочи. Программный комплекс имеет помимо данного модуля ещё шесть составляющих, с помощью которых можно наладить целую фабрику по созданию предметов интерьера.
Преимущества программы:
- Функциональность, позволяющая моделировать мебель на профессиональном уровне. Составление чертежей и моделей раскроя, указание крепёжных мест, все это позволяет этой программе пользоваться популярностью среди дизайнеров и производителей;
- Существует функция обновления базы данных собственными элементами;
- Существуют все необходимые привязки при работе в графическом редакторе;
- Программа распознаёт часто используемые детали и предлагает добавить их автоматически, что очень полезно при создании модульной мебели;
Разработка ящика для шкафа в Базис- Мебельщике
- Инструмент работы с фурнитурой очень удобен;
- Работа с программным комплексом может осуществляться как комплексно, так и отдельно с каждым модулем. Комплексная работа позволяет увеличить производительность организации, занимающейся производством мебели на всех этапах.
Недостатки программы:
- Стоимость софта окажется не по карману многим организациям;
- Трёхмерная визуализация программы не позволяет конкурировать ей с подобными продуктами по качеству картинки;
- Для того чтобы изучить основы работы программы потребуется много времени. Это усугубляется скудным наличием в сети обучающих видеороликов от пользователей.
Рассмотрим остальные модули этого программного продукта для производства мебели.
Базис-Шкаф
Утилита для проектирования мебели посредством изменения конструктивных схем.
Применив этот модуль можно за несколько минут смоделировать шкаф с желаемыми параметрами.
Базис-ЧПУ
Модуль, с помощью которого производится раскрой деталей корпусной мебели, создаваемой в других модулях программного комплекса.
Базис-Раскрой
Утилита для раскроя деталей по задаваемым параметрам. Этот модуль позволяет рассчитать площадь и габариты модели, выяснить наличие обрезков, которые могут ещё пригодиться и подсчитать количество ненужных отходов.
Базис-Смета
Эта составляющая программного комплекса помогает рассчитать стоимость готовой продукции, производит анализ затрат на интеллектуальный труд и производственную деятельность.
Подсчет стоимости шкафа в программе Базис-Смета
Кроме этого утилита производит учёт прочих сопутствующих производству мебели затрат. Забив необходимые сведения в настройки, утилита в автоматическом режиме создаёт бухгалтерские документы, необходимые для деятельности организации-изготовителя.
Базис-Салон
Утилита, позволяющая производить продажу продуктов. С помощью этого модуля менеджер с лёгкостью сможет представить клиенту трёхмерное изображение выбранного предмета интерьера, сориентировать его по возможной стоимости, а также по срокам изготовления. Программа автоматически передаёт сведения о заказе на производство или информирует персонал о наличии подобной продукции на складе.
Пример проектирования комнаты и кухни в Базис-Салон
Базис-Склад
Этот модуль помогает вести учёт продукции. С её помощью хозяйственная деятельность на предприятии осуществляется быстрее и легче, потому как отображается вся необходимая информация о приходе/расходе материалов, их остатках и перемещении.
Подготовка исходных данных
Наиболее рациональным является применение программы раскроя совместно с модулями конструирования системы БАЗИС. В этом случае размеры деталей из всех плитных и погонных материалов будут автоматически считываться из модели изделия или мебельного гарнитура, обеспечивая тем самым безошибочную комплектацию задания на раскрой
Обратим внимание на тот факт, что размеры считаются распиловочными. Другими словами, если кромки панелей при моделировании были облицованы с подрезанием контура, то это будет учтено в размере деталей при раскрое
К примеру, когда в изделии используется панель размером 1000×1000 мм, облицованная кромкой толщиной 2 мм, то для ее изготовления необходимо получить заготовку размером 996×996 мм.
Однако некоторые кромкооблицовочные станки перед облицовыванием кромок выполняют операцию их предварительного фрезерования. Это учитывается в значении припуска на облицовку. Таким образом, при применении подобного станка приведенная выше панель должна иметь распиловочный размер 997×997 мм (если глубина предварительного фрезерования 0,5 мм). Именно такой размер и будет импортирован из модели изделия. Это означает, что при правильной настройке параметров облицовки любые ошибки в комплектовании заданий на раскрой исключаются.
При импорте информации из модели изделия производится автоматическая двухуровневая сортировка:
1. в зависимости от типа используемого материала создается два списка деталей: из листовых материалов и из погонных материалов;
2. внутри каждого списка детали сортируются по конкретному материалу.
Естественно, что раскрой выполняется для каждого материала
Обратим внимание на то, что облицовочные материалы также включаются в список линейных материалов. Выполнять их раскрой необходимо, например, в том случае, когда применяется профиль, который поступает на предприятие в виде полос
Важным параметром деталей с точки зрения формирования оптимальных карт раскроя является направление текстуры материала. В модуле БАЗИС-Раскрой считается, что текстура материала всегда направлена вдоль размера «Длина». При импорте списка деталей из модели направление текстуры определяется автоматически в соответствии с назначениями, выполненными в процессе конструирования изделия. Этот параметр можно корректировать следующими способами:
- изменить направление текстуры для отдельной детали, поменяв у нее местами значения размеров «Длина» и «Ширина»;
- отказаться от учета направления текстуры для отдельных деталей по эстетическим или иным соображениям, что может привести к повышению коэффициента использования материала (КИМ) (например, деталь является элементом цокольной коробки и расположена под дном изделия);
- отказаться от учета направления текстуры для всех деталей, если соответствующий материал не имеет текстуры (например, стекло) или не имеет направления текстуры (мраморная крошка).
Три этапа на пути к готовому дизайн проекту
1 этап
На этом этапе активно работает ваш мозг. А чтобы увеличить эффект, создайте с членами семьи мозговой центр и:
- определите, что вы хотите
- если вы делаете дизайн проект для спальни, то вместе решите, какая мебель должна быть
- потом с учетом стилистики комнаты определяете, какого цвета будет мебель и из какого материала ее надо сделать
- далее, учитывая площадь комнаты, определяете примерные размеры каждого изделия и место, где оно будет стоять
- если есть еще какие-то важные для вас моменты, то их тоже определяете
Первый этап, это как зерно: какое посадишь, такое и вырастет. Поэтому если вы хотите, чтобы ваш урожай был великолепным, продумайте каждую мелочь.
На этом этапе также советуем вам посмотреть фото в интернете с готовым вариантом мебели той комнаты, которую вы решили меблировать, полистать мебельные журналы с картинками и т.д.
2 этап
Когда вы собрали все воедино и определи, какие изделия у вас будут, каких они должны быть размеров, где будут стоять и т.д., перенесите все это в готовый чертеж. Вот тут вам как раз и понадобится онлайн программа для дизайна мебели.
Как только сделаете чертеж, еще раз посмотрите, действительно ли те размеры и та расстановка, которую вы выбрали, будет оптимальной. При необходимости внесите корректировки. Также на этом этапе проработайте фасады: как они будут выглядеть, какую фурнитуру будете использовать и т.д.
3 этап
Вы много думали, много чертили, исправляли, создавали схемы заново — и вот теперь все ваши усилия надо перенести в чистовой вариант. В итоге у вас должны быть готовые эскизы и чертежи, благодаря которым вы точно сможете представить, как будет выглядеть мебель в отдельности и в интерьере комнаты.
И вот сейчас самое время рассказать вам о программах, которые используются во втором и третьих этапах создания дизайн проекта.
Настройка характеристик и свойств материалов в Базис Мебельщик
Базис Мебельщик предоставляет возможность настраивать характеристики и свойства материалов, чтобы создавать более точные и детализированные спецификации для своих проектов.
Для начала, откройте программу и выберите раздел «Материалы» в главном меню. Затем выберите нужный материал из списка или добавьте новый.
Каждый материал может иметь различные характеристики, такие как цвет, текстура, размеры и др. Чтобы настроить характеристику материала, щелкните по ней дважды или выберите пункт меню «Изменить характеристику».
Далее, в открывшемся окне вы сможете задать нужные свойства для выбранной характеристики. Например, для цвета вы можете выбрать из предложенного списка или указать свой специфический цвет. Также вы можете настроить текстуру, выбрав ее из списка либо загрузив собственное изображение.
Помимо этого, вы можете настроить размеры и другие характеристики материалов. Настройки могут быть разными для каждой характеристики и зависят от ваших требований и предпочтений.
После настройки всех необходимых характеристик и свойств, сохраните изменения и перейдите обратно в список материалов. Теперь у вас есть полностью настроенный материал, который можно использовать в создании проектов и составлении спецификаций.
Настройка характеристик и свойств материалов в Базис Мебельщик позволяет создавать более точные и детализированные проекты, а также удобно управлять списком используемых материалов.
Не забывайте сохранять все изменения и регулярно обновлять список материалов, чтобы он всегда соответствовал вашим потребностям и предпочтениям.
Базис-Мебельщик
Базис-Мебельщик-Конструктор – это мощная современная система для 3D моделирования. Она содержит в себе 5 модулей: Базис-Мебельщик – основной модуль, Базис-Шкаф, Базис-Раскрой, Базис-Смета, Базис-Упаковка. Также на официальном сайте вы можете скачать дополнительные модули, если возникнет необходимость. Особенность Базис-Мебельщик в том, что с помощью этой системы можно полностью наладить процесс производства мебели. Каждый модуль создан для выполнения задач на разных этапах производства: от чертежа до упаковки. Это очень удобно для больших и средних компаний.
Здесь вы найдете все необходимые инструменты, а также множество разнообразных библиотек: ящики, двери, крепления, фурнитура, материалы и другие. Также вы можете создавать собственные библиотеки, но, к сожалению, это доступно лишь в полной версии.
Базис-Мебельщик – это профессиональная система и обычному пользователю довольно сложно освоится. Если вы решите начать работать с Базис-Мебельщик, то стоит просмотреть несколько обучающих видео, иначе легко запутаться.
Урок: Как создать дизайн мебели с помощью Базис-Мебельщик
Базис-Мебельщик
Эта программа считается лидером мебельного софта.
«Базис-Мебельщик» — главный модуль для виртуального создания моделей корпусной мебели любого уровня сложности на профессиональном уровне. С его помощью можно составить полный комплекс чертежей, карту раскроя, получить конкретные рекомендации по установке крепежей, вплоть до указаний по облицовке кромкой панели. Кроме него в комплекс вошли ещё шесть модулей, подобранных для различных видов мебельного бизнеса.
Названия говорят сами за себя.
Модули программы
«Базис-Шкаф» — модуль для параметрического проектирования — изменения геометрических соотношений и различных конструктивных схем корпусной мебели. С его помощью можно получить полноценную проекцию шкафа за 5-10 минут (Рис. 4);
Рис. 4
«Базис-ЧПУ» — специализированная программа для раскроя и присадки деталей, смоделированных в основном модуле, на ЧПУ и фрезерно-присадочных центрах по изготовлению мебели (Рис. 5);
Рис. 5
«Базис-Раскрой» — софт для создания карт раскроя по всем необходимым параметрам: площадь и размеры заготовок, количество резов и их точная длина, выход «полезных» обрезков, количество отходов и т.д. (Рис. 6);
Рис. 6
«Базис-Смета» — удобный инструмент не только для расчета материальных затрат на единицу продукции, но и анализа интеллектуальных, трудовых и прочих расходов, возникающих при ведении хозяйственной деятельности. При правильных начальных настройках, последующие расчеты программа производит автоматически, позволяет подстраивать вручную бланки документации, экспортировать документы и расчетные данные в 1С:Предприятие (Рис. 7);
Рис. 7
«Базис-Салон» — программа для работы с заказчиками непосредственно в магазине мебели. Благодаря простому функционалу продавец быстро создаст и представит на суд клиента фотореалистичное изображение будущего изделия, рассчитает стоимость, передаст информацию о новом заказе в производство (либо команду отгрузить готовую продукцию со склада) (Рис. 8);
Рис. 8
«Базис-Склад» — программа учета материальных ценностей, дополняющая бухгалтерские программы, но дающая более развернутую информацию о приходе-расходе, внутреннем движении, остатках и видах материалов и т.д (Рис. 9).
Рис. 9
Плюсы «Базис-Мебельщика»
- отличный графический редактор, с помощью которого можно получать профессиональные чертежи и схемы для раскроя, изготовления деталей и сборки (Рис. 10);
- возможность создания собственных библиотек;
- реализована функция автоматической привязки маркера;
- есть возможность использования определенных фрагментов часто повторяющихся элементов для создания мебельных комплексов;- карты присадок выводятся автоматически, есть ручное редактирование;
- удобная расстановка крепежа с возможностью создания аналоговых схем (Рис. 11);
- модули могут работать как автономно, так и в комплексе. С их помощью можно максимально оптимизировать рабочее время и автоматизировать производство на каждом этапе – от приемки заказа до выдачи готовой продукции.
Рис. 10Рис. 11
Минусы:
- самый глобальный недостаток – высокая цена ПО;
- недостаточно хорошая визуализация – проигрывает по сравнению с функционалом PRO100;
- сложность при освоении.
К примеру, чтобы изготовить шкаф, начинать работу необходимо с виртуальной визуализации проекта в «Базис-Шкафу», затем экспортировать его в «Базис-Мебельщик», чтобы проработать сложные элементы. После чего – рассчитать стоимость в «Базис-Смете», создать карты раскроя и присадки в «Базис-Раскрое», вывести остаток материала в «Базис-Склад»…
Словом, без предварительной подготовки или курса обучения разобраться довольно сложно.
проектирования мебели на компьютере
У вас небольшая мастерская по производству мягкой мебели? Или салон кухонь? Или, может быть, вы просто дизайнер-любитель, который периодически приходит к выводу, что комната снова стала унылой и неинтересной и было бы неплохо придумать какой-нибудь эдакий столик? В любом случае эта книга — для вас. В ней вы найдете изложение дизайнерских и технических принципов проектирования мебели, но главное — описание множества программ, которые помогут вам эти принципы воплотить в жизнь — быстро и наглядно.
Данная книга предназначена для всех, кому в той ли иной мере интересен мебельный дизайн.
Программное обеспечение Pro100
Этот софт позволяет сконструировать набор корпусной мебели, также с его помощью можно визуально оценить насколько эта индивидуальная мебель будет вписываться в дизайн помещения.
Стоит отметить также возможность составления спецификации со всеми материалами и фурнитурой. При производстве полезной окажется возможность создания не только сборочных чертежей, но и чертежей отдельных составных деталей.

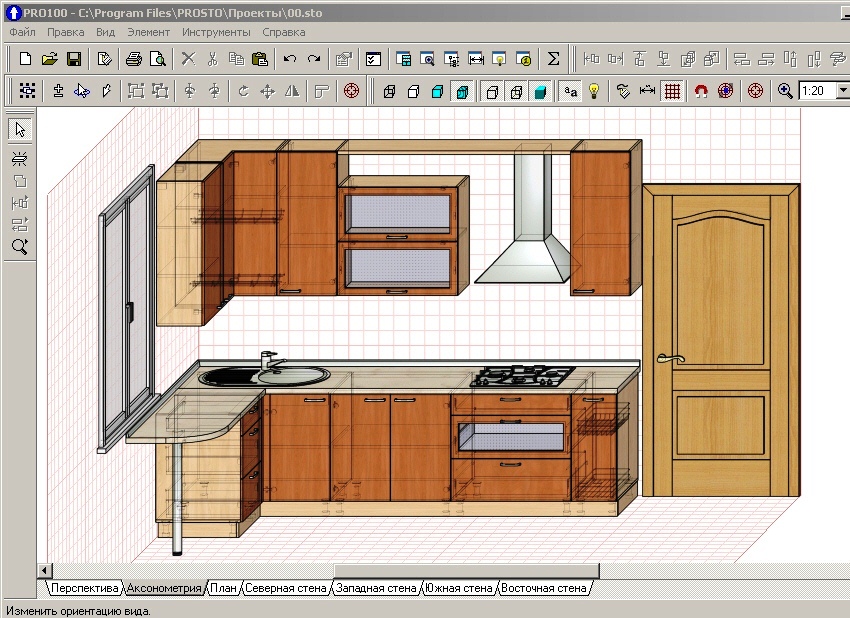

Пример разработки проекта кухонной мебели в программе PRO 100
Дизайн создаваемой мебели может включать в себя криволинейные фасады, что значительно расширяет возможности при работе с клиентами.
Выделим основные преимущества этого программного обеспечения:
- Дружелюбный интерфейс. Основы работы программы можно изучить буквально за несколько часов, особенно если посмотреть перед этим несколько обучающих видеороликов;
- Высокий уровень трёхмерной визуализации, позволяющий не только создать реальную картинку мебели, но и в лучшем свете преподнести покупателю информацию о совместимости дизайна помещения и создаваемых предметов интерьера. Эта функция увеличивает шансы убедить заказчика в правильности того или иного дизайнерского решения;
- Большое количество вспомогательных инструментов, с помощью которых можно ускорить процесс проектирования мебели;
- Наличие в библиотеке большого количества типовых модулей, применение которых упрощает работу проектировщика. Существует также возможность редактирования этих стандартных элементов и создания собственных образцов, которые могут быть сохранены и использованы в последующем;
- Фотографическое качество готового результата проектирования дополняется возможностью создания теней и регулировки освещённости помещения;
- Существует возможность настройки программы для работы с ценами. Для этого необходимо лишь забить необходимую стоимость материалов, и в конце работы программа произведёт адекватное составление сметных работ по созданию индивидуальной мебели.
4. ВЛИЯНИЕ КРОМКИ НА РАЗМЕРЫ ДЕТАЛЕЙ
Для ЛДСП 16 мм в основном применяется кромочный материал (далее, кромка) толщиной 2 мм и шириной 19 мм. При обработке детали излишки кромки срезаются, при этом формируют фаску (рис.1). Отсюда два важных вывода:
- — кромка уменьшает размер деталей;
- — фаска на кромке детали требует изменения габаритов соседних деталей.
То, что толщина кромки уменьшает размер детали, очевидно. Например, если требуется сделать боковину шкафа-купе глубиной 600 мм, то получить такой габарит детали при использовании кромки толщиной 2 мм можно только за счет того, что глубина самой детали (пильный размер) будет равна 598 мм. Если такую кромку наносить не только на переднем, но и заднем торце детали, то размер детали будет 600-2-2=596 мм.
Использование конструкторских мебельных программ позволяет забыть про эти «мелочи» — деталь проектируется в размер 600 мм, затем на указанные торцы наносится кромка и программа сама высчитывает пильные размеры детали.
Немного сложнее обстоит дело с влиянием кромки на соседние детали. На рис.4 показан пример, когда детали размещены без учета толщины кромки (например, боковина в разрезе справа и полка слева).
Рис.4. Появление зазора из-за снятой фаски кромки
Возникший зазор портит внешний вид изделия. Поэтому деталь слева утапливается на 2 мм (рис.5).
Рис.5. Правильное расположение деталей.
Учитывая, что деталей может быть много и располагаться они могут по отношению друг к другу весьма разнообразно, требуется определенная внимательность в определении габаритов деталей. На рисунке 6 показан пример учета толщины кромки.
Рис.6. Конструкция без зазоров кромки

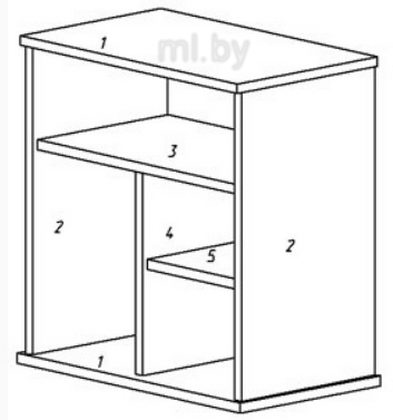

На рисунке 6 детали 1 формируют габарит по ширине и глубине. Допустим, что размеры деталей 1 следующие: ширина 600 мм, глубина 300 мм. И также допустим, что кромка 2 мм наносится только с лицевой части изделия. В этом случае глубина боковин 2 будет 298 мм. Полка 3 утапливается на 2 мм уже по отношению к боковинам 2. Поэтому глубина детали 3 будет 296 мм. Следовательно, перегородка 4 будет проектироваться глубиной 294 мм, а полка 5 — 292 мм. Таким образом, из-за толщины кромки разница по глубине между деталью 1 и 5 составила 8 мм!
Надо отметить, что подобный принцип не всегда можно применять. Бывают исключения, когда проектировщик вынужден делать детали одинаковой глубины и жертвовать эстетикой ради функциональности. Либо с эстетической точки зрения приходится выбирать меньшее зло. К счастью, у проектировщика всегда есть возможность «поиграть» с деталями и изменить конструкцию. Поэтому исключения весьма редки.
Точно также следует учитывать кромку толщиной 1 мм.
Кромкой толщиной 0,4 мм обычно пренебрегают (особенно в кухонных модулях). Тем не менее, рекомендуется за исключением кухонных модулей, относится к кромке толщиной 0,4 мм как к кромке толщиной 1 мм. Т.е. утапливать соседние детали на 1 мм вглубь. Делать это необходимо по той причине, что погрешность пиления и присадки в сумме составляет 0,5÷ 1 мм. Не утопив детали, вполне возможна ситуация, например, когда полка окажется выступающей по отношению к боковинам и станут заметны необлицованные торцы.
Практическое задание
Создать в конструкторской программе* несколько проектов с различной комбинацией перегородок и полок, учитывая толщину кромки 2 мм.
В среде мебельщиков Минска чаще всего для проектирования используется конструкторская программа «Базис — мебельщик». В дальнейших занятиях любое упоминание о программном обеспечении будет подразумевать под собой программные продукты «Базис».
