Как открыть командную строку в AutoCAD

1. С помощью клавиатурного сочетания. Нажмите клавишу Ctrl + 9, чтобы открыть командную строку.
2. С помощью командной панели. Выберите вкладку «Пуск» в верхней части программы, затем найдите и нажмите на кнопку «Командная строка».
3. С помощью строки меню. Выберите вкладку «Просмотр» в верхней части программы, затем найдите и нажмите на кнопку «Командная строка».

После открытия командной строки вы можете начать вводить команды, параметры и значения для выполнения различных действий в AutoCAD. Нажмите клавишу Enter, чтобы выполнить команду или продолжить ввод.

Теперь вы знаете, как открыть командную строку в AutoCAD и готовы использовать этот важный инструмент для работы с программой.

Display Tools in Viewport (Инструменты на видовом экране)

В старых версиях AutoCAD, интерфейс которых принято считать классическим, в области чертежа не было ничего кроме «UCS Icon» (Знака ПСК). Теперь, помимо традиционного «UCS Icon» (Знака ПСК), на видовом экране присутствуют «ViewCube» (Видовой куб), «Navigation Bar» (Панель навигации) и «Viewport Controls» (Элементы управления видовым экраном). Но если они не используются в работе, то их тоже можно скрыть…

ViewCube (Видовой куб)

Для скрытия «ViewCube» (Видового куба) можно:

1. Кликнуть по первой метке «Viewport Controls» (Элементов управления видовым экраном);

   В открывшемся меню отключить переключатель «ViewCube»;

2. В панели «Viewport Tools» (Инструменты видового экрана), расположенной во вкладке «View» (Вид) ленты, снять выделение с переключателя «ViewCube»;

3. Открыть диалоговое окно «Options» (Параметры) ;

   Во вкладке «3D Modeling» (3D-моделирование), в разделе «Display Tools in Viewport» (Инструменты на видовом экране), снять галочки «2D Wireframe visual style» (Визуальный стиль 2D-каркаса) и «All other visual styles» (Все остальные визуальные стили), объединенные заголовком «Display the ViewCube» (Показывать ViewCube) ;

4. В командную строку ввести команду NAVVCUBE (НАВВКУБ) и нажать клавишу ;

   В ответ на запрос «Enter an option » (Задайте параметр ) ввести OFF (Откл) и еще раз нажать ;

5. В командную строку ввести NAVVCUBEDISPLAY и нажать клавишу ;

   В ответ на запрос «Enter new value for NAVVCUBEDISPLAY» (Новое значение NAVVCUBEDISPLAY) ввести и еще раз нажать .

Скрытие ViewCube: 1 — Меню первой метки Viewport Controls; 2 — Панель Viewport Tools; 3 — Диалоговое окно Options; 4 — Команда NAVVCUBE; 4 — Системная переменная NAVVCUBEDISPLAY

Navigation Bar (Панель навигации)

Для скрытия «Navigation Bar» (Панели навигации) можно:

1. Нажать кнопочку «Close» (Закрыть), расположенную в правом верхнем углу самой панели навигации;

2. Кликнуть по первой метке «Viewport Controls» (Элементов управления видовым экраном);

   В открывшемся меню отключить переключатель «Navigation Bar» (Панель навигации);

3. В панели «Viewport Tools» (Инструменты видового экрана), расположенной во вкладке «View» (Вид) ленты, снять выделение с переключателя «Navigation Bar» (Панель навигации);

4. Зайти в «Customize User Interface Editor» (Редактор адаптации пользовательского интерфейса) ;

   Переключиться на вкладку «Customize» (Адаптация);

   В свитке «Customizations…» (Адаптации…), в древовидном списке настраиваемых элементов пользовательского интерфейса, отметить «Workspace» (Рабочее пространство), из которого необходимо убрать «Navigation Bar» (Панель навигации);

   В разделе «Display» (Отображение) свитка «Properties» (Свойства) для пункта «Navigation bar» (Строка меню) выбрать вариант «Off» (Откл);

5. В командную строку ввести команду NAVBAR (ПАННАВ) и нажать клавишу ;

   В ответ на запрос «Enter an option » (Задайте параметр ) ввести OFF (ОТКЛ) и еще раз нажать ;

6. В командную строку ввести NAVBARDISPLAY и нажать клавишу ;

   В ответ на запрос «Enter new value for NAVBARDISPLAY» (Новое значение NAVBARDISPLAY) ввести и еще раз нажать .

Скрытие Navigation Bar: 1 — Кнопка Close; 2 — Меню первой метки Viewport Controls; 3 — Панель Viewport Tools; 4 — Редактор Customize User Interface; 5 — Команда NAVBAR; 6 — Системная переменная NAVBARDISPLAY

Viewport Controls (Элементы управления видовым экраном)

Существует два способа скрыть «Viewport Controls» (Элементы управления видовым экраном):

1. Открыть диалоговое окно «Options» (Параметры) ;

   Во вкладке «3D Modeling» (3D-моделирование), в разделе «Display Tools in Viewport» (Инструменты на видовом экране), снять галочку «Display the Viewport Controls» (Элементы управления ВЭ);

2. В командную строку ввести VPCONTROL и нажать клавишу ;

   В ответ на запрос «Enter new value for VPCONTROL» (Новое значение VPCONTROL) ввести OFF (ОТКЛ) и еще раз нажать .

Скрытие Viewport Controls: 1 — Диалоговое окно Options; 2 — Системная переменная VPCONTROL

Почему командная строка важна в AutoCAD

Командная строка представляет собой интерактивное поле внизу экрана, в которое можно вводить текстовые команды и получать информацию о текущем состоянии AutoCAD. Благодаря командной строке можно выполнять различные операции и команды с помощью набора текста, а также получать информацию о текущих параметрах, координатах и других характеристиках.

Одним из главных преимуществ командной строки является ее простота и удобство в использовании. С помощью нескольких символов и слов можно выполнить множество операций, что позволяет значительно сократить время и усилия при работе с программой. Командная строка дает возможность пользователю полностью контролировать AutoCAD и продуктивно выполнять различные задачи.

Кроме того, командная строка позволяет получать и вводить точные значения и координаты, что особенно важно при проектировании и рисовании в AutoCAD. Это помогает обеспечить высокую точность и качество работы, а также избежать возможных ошибок и неточностей

Командная строка также обеспечивает мгновенный доступ к выполняемым командам и операциям, а также их истории, что значительно упрощает работу и ускоряет процесс проектирования и рисования. Она также предлагает автозавершение и подсказки, что позволяет быстрее и легче изучать различные команды и их параметры.

Шаги для открытия командной строки в AutoCAD

1. В верхнем меню AutoCAD выберите вкладку «Редактирование».

2. В выпадающем меню найдите и выберите пункт «Настройки».

3. В открывшемся диалоговом окне «Настройки» выберите вкладку «Пользовательский интерфейс».

4. Найдите раздел «Отображение», где можно настроить видимость различных элементов интерфейса AutoCAD.

5. Включите опцию «Командная строка» путем установки флажка рядом с названием.

6. Нажмите кнопку «ОК», чтобы сохранить изменения и закрыть диалоговое окно «Настройки».

7. Теперь командная строка будет видна в нижней части экрана AutoCAD.

8. Для активации командной строки введите символ «:», после чего появится приглашение к вводу команд.

Теперь вы знаете, как открыть и активировать командную строку в AutoCAD. Она поможет вам работать эффективно и быстро в программе, выполняя необходимые операции и команды.

Как использовать командную строку в AutoCAD

Использование командной строки в AutoCAD может значительно повысить эффективность работы, так как многие операции могут быть выполнены намного быстрее с помощью командной строки, чем с помощью мыши или графического интерфейса. Вот несколько полезных советов, которые помогут вам использовать командную строку в AutoCAD с наилучшей пользой.

1. Знайте основные команды

Основные команды AutoCAD такие, как LINE (линия), CIRCLE (окружность), RECTANGLE (прямоугольник) и другие, могут быть набраны непосредственно в командной строке. Запомните эти команды и их сокращения, чтобы быстро выполнять необходимые операции.

2. Используйте автодополнение

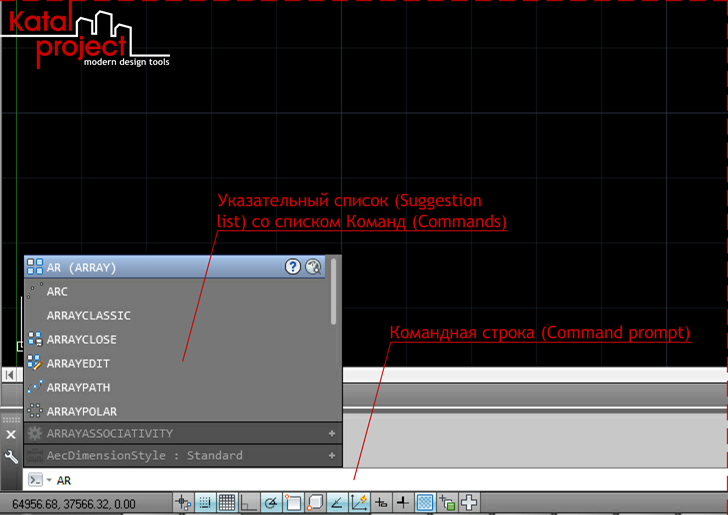

Командная строка в AutoCAD поддерживает автодополнение. Если начать набирать название команды и нажать клавишу Tab, AutoCAD автоматически дополнит текст команды или предложит список доступных вариантов для выбора.

3. Используйте клавиши быстрого доступа

AutoCAD позволяет назначить командам клавиши быстрого доступа. Если вы часто используете определенную команду, вы можете назначить ей сочетание клавиш и вызывать ее непосредственно с помощью этого сочетания, минуя командную строку.

Например, вы можете назначить команде «Панель инструментов Зум» сочетание клавиш Ctrl+Z и вызывать ее непосредственно с помощью этого сочетания клавиш.

4. Пользуйтесь историей команд

AutoCAD сохраняет историю команд, которые были введены в командную строку. Чтобы повторить ранее введенную команду, вы можете просто нажать клавишу F2 или воспользоваться клавишей стрелки вверх, чтобы просмотреть предыдущие команды.

Командная строка в AutoCAD — это мощный инструмент, который может значительно ускорить вашу работу и повысить эффективность. Используйте эти советы, чтобы максимально использовать потенциал командной строки и стать более продуктивным пользователем AutoCAD.

Как вернуть панель инструментов в AutoCAD

1. Если вы обнаружили, что в верхней части экрана пропали знакомые вкладки и панели — нажмите сочетание горячих клавиш «Ctrl+0» (ноль). Таким же способом можно отключить панель инструментов, освободив больше свободного места на экране.

Хотите работать в AutoCAD быстрее? Прочтите статью: Горячие клавиши в AutoCAD

2. Предположим, вы работаете в классическом интерфейсе Автокада и верхняя часть экрана выглядит так, как показано на скриншоте. Чтобы активировать ленту с инструментами щелкните на вкладке «Сервис», затем «Палитры» и «Лента».

3. Используя Автокад, вы можете обнаружить, что ваша лента с инструментами выглядит вот так:

Вам же, нужно иметь моментальный доступ к пиктограммам инструментов. Для этого просто нажмите маленькую пиктограмму со стрелочкой. Теперь у вас снова полноценная лента!

С помощью таких нехитрых действий мы активировали панель инструментов. Настройте ее так, как вам удобно и пользуйтесь для своих проектов!

Изучите основы и оттачивайте навыки для повышения эффективности работы в AutoCAD

Support

Причины

• Функция очистки экрана включена.
• Лента случайно отключена или настроена на автоматическое скрытие.
• Панели инструментов были непреднамеренно скрыты.
• Рабочее пространство AutoCAD не выбрано или изменено.
• После установки службы CAP 2020 настройки рабочего пространства изменились.

Отключение функции очистки экрана в AutoCAD

Функция очистки экрана увеличивает область рисования за счет скрытия ленты, панелей инструментов и палитр. Нажмите сочетание клавиш CTRL + 0 (ноль), чтобы переключить параметр очистки экрана. Если в командной строке в этот момент отображается команда ЧИСТЭКРВКЛ, нажмите сочетание клавиш CTRL + 0 еще раз, чтобы отключить ее.

Включение ленты

В командной строке введите команду ЛЕНТА, чтобы восстановить ленту. Если режим отображения ленты также необходимо настроить, щелкните кнопку циклического выбора справа от вкладки ленты для переключения между видами панели.

Включение панелей инструментов

Введите в командной строке MENUBAR и задайте значение 1, чтобы включить строку меню. Затем щелкните «Инструменты» → «Панели инструментов», чтобы включить панели инструментов. Кроме того, в командной строке можно ввести команду -ПАНЕЛЬ, а затем «Все» и «Показать», чтобы отобразить все панели инструментов.

Выбор или сброс текущего рабочего пространства

1. В строке состояния щелкните стрелку раскрывающегося списка рядом со значком зубчатого колеса рабочего пространства.
2. Выберите или переключитесь на другое рабочее пространство.
3. При необходимости верните нужное рабочее пространство.

Обновление драйвера видеокарты

См. раздел Установка последнего сертифицированного видеодрайвера. Если видеокарта не сертифицирована и установка последней версии драйвера не привела к устранению неполадки, то проблема может быть связана с оборудованием. Попробуйте установить сертифицированную видеокарту или запустить AutoCAD без аппаратного ускорения (см. раздел Запуск программ на основе AutoCAD без аппаратного ускорения видео).

Переустановка .NET Framework и Visual C++

Удалите и повторно установите .NET Framework (или выполните обновление до последней версии ОС Windows 10) и Visual C++ (см. Удаление и повторная установка Microsoft .NET Framework и Удаление и повторная установка библиотек среды выполнения Microsoft Visual C++).

Вход в систему с учетными данными локального администратора

Работе AutoCAD может препятствовать высокий уровень ограничений на учетные записи пользователей (см. раздел AutoCAD не запускается от имени пользователя с ограниченным правом доступа).

Восстановление или переустановка AutoCAD

В разделе «Программы и компоненты» панели управления Windows запустите восстановление AutoCAD. Если восстановление не устранило проблему, выполните переустановку. Если переустановка не приносит результатов, полностью удалите и переустановите программное обеспечение (см. раздел Восстановление или переустановка программы AutoCAD).

Для построения чертежей и редактирования схем требуются системы автоматизированного проектирова.

Для построения чертежей и редактирования схем требуются системы автоматизированного проектирования, упрощающие процесс создания у архитекторов и конструкторов. Пользователь настраивает рабочую область по усмотрению и должен знать, что делать, если пропала панель инструментов в Автокаде. Структурированное меню и тематические вкладки помогают оперативно работать. Но если пользователь не знает, как в Автокаде вернуть панель инструментов, процесс замедляется.

Как задать прозрачность командной строке?

Чтобы оптимизировать рабочее пространство, командную строку можно сделать прозрачной. При этом в момент наведения на нее курсора она будет принимать привычный вид. Для этого нажмите ПКМ по командной строке и в ниспадающем списке выберите «Прозрачность».

Откроется диалоговое окно, в котором можно настроить прозрачность КС для двух режимом: когда она не активна (обычно это значение прозрачности я задаю «20» или «0»), а также прозрачность для командной строки в момент ее активности.

Периодически, время от время, по неизвестным мне причинам, у разных пользователей пропадает командная строка Автокад.

Что же делать, если у Вас пропала командная строка в Автокаде?

Самый простой и быстрый способ вернуть командную строку:

Это на клавиатуре нажать сочетание клавиш

Ctrl+9 (нажимаем клавишу Ctrl и удерживая ее, нажимаем 9 )

Это сочетание клавиш включает (если она выключена), или выключает (если она включена) командную строку.

Некоторые пользователи, специально, выключают командную строку, чтобы увеличить рабочую область черчения. А команды вводят непосредственно в области черчения. Чтобы это было возможно, должен быть включен « Динамический ввод (F12) ». В низу в строке состояния включите одноименную кнопку или нажмите F12 на клавиатуре. См. Рис. 1.

Рис. 1. Динамический ввод (F12).

Конечно, сочетание клавиш Ctrl+9 , не единственный способ управления командной строкой, но другие способы зависят от того в каком режиме рабочего пространства Вы работаете.

Если Вы работаете в режиме рабочего пространства : « Рисования и аннотации ». См. Рис. 2.

Рис. 2. Режим рабочего пространства: «Рисования и аннотации».

На ленте перейдите на вкладку « Вид » и щелкните по кнопке « Командная строка ». См. Рис. 3.

Рис. 3. Управление командной строкой на ленте.

И командная строка появиться (или исчезнет).

Если Вы работаете в режиме рабочего пространства : « Классический AutoCAD ». См. Рис. 4.

Рис. 4. Режим рабочего пространства : «Классический AutoCAD».

В главном меню зайдите в « Сервис » и выберите строку « Командная строка ». См. Рис. 5.

Рис. 5. Управление командной строкой в главном меню.

И командная строка появиться (или исчезнет).

Есть еще один способ вернуть командную строку:

Включите « Динамический ввод (F12) ».

Наберите на клавиатуре « КОМ » и нажмите « Enter ». См. Рис. 6.

Рис. 6. Включение командной строки с помощью команды.

Команда « КОМ » (полная команда « КОМСТР ») действует только в русскоязычной версии Автокад.

Чтобы вернуть командную строку в любой версии AutoCAD, вместо команды « КОМСТР » нужно набрать « _commandline ».

Чтобы убрать командную строку:

Наберите на клавиатуре « СК » и в появившемся списке выбирете « СКРЫТЬКОМАНДНУЮСТРОКУ ». См. Рис. 7.

Рис. 7. Отключение командной строки с помощью команды.

Чтобы скрыть командную строку в любой версии AutoCAD, вместо команды « СКРЫТЬКОМАНДНУЮСТРОКУ » нужно ввести « _commandlinehide ».

Кроме всего прочего, команды Автокад можно вводить в командной строке « Текстового окна AutoCAD ».

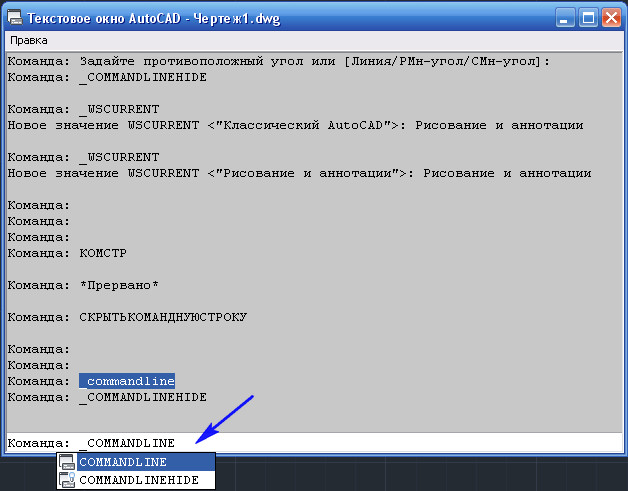

Чтобы открыть « Текстовое окна AutoCAD » нажмите F2 . Команды нужно вводить в самую нижнюю строку. См. Рис. 8.

Рис. 8. Текстовое окна AutoCAD.

Используйте тот способ управления командной строкой, который Вам больше подходит.

Пропала командная строка в Автокаде

Есть несколько способов как это сделать, самое простое и быстрое нажать комбинацию клавиш CTRL+9.

Можно воспользоваться и меню «Сервис», которое находится сверху, и нажать на пункт «Командная строка».

Интересно. Как работать с таблицами в Автокаде читайте здесь.

Командная строка или консоль — один из главных элементов программного обеспечения AutoCAD. Она позволяет быстро активировать различные элементы либо функции путем ввода соответствующих команд. Через нее также выбираются определенные режимы для инструментов и настраиваются значения при рисовании или редактировании. Командная строка, как и практически все панели в Автокаде, может всячески редактироваться, в том числе и скрываться с видимой области. Поэтому иногда пользователи сталкиваются с тем, что не могут отыскать этот элемент и вернуть его на рабочее пространство. В рамках данной статьи мы продемонстрируем методы исправления этой ситуации.

Созданы условия для более безопасного использования газа в квартирах и частных домах

— Публичный договор-оферта на техническое обслуживание внутриквартирного газового оборудования размещен на официальном сайте ООО «Уралгазсервис». Реформа обслуживания газового оборудования в домах Свердловской области приведет к росту коммунальных платежей. До 1 января все собственники квартир и управляющие организации областного центра должны заключить договоры с «Екатеринбурггазом». Управляющие компании обязаны внести изменения в устав и договор управления, а также перезаключить договоры на обслуживание внутридомового газового оборудования. — Если техническое обслуживание плиты стоит сейчас 556 рублей в год, то эта цена увеличивается на 40 рублей, то есть будет 596 рублей в год. Техническое обслуживание газовых котлов и колонок стоит сейчас 922 рубля и 803 рубля соответственно. Суть закона заключается в том, что региональные газораспределительные компании будут отвечать за обслуживание газового оборудования в многоквартирных домах, начиная с 1 января 2024 года. первая экосистема сервисов ЖКХ» в Дзене: 30 мая 2023 года опубликовано постановление Правительства РФ с новыми правилами техобслуживания газового оборудования в жилых.

Команды в AutoCAD

Командой в AutoCAD обозначается какое-либо действие пользователя, которое приводит к определенной реакции приложения. Большинство команд можно вызвать несколькими способами. Некоторые из этих способов являются традиционными для многих графических приложений и основаны, например, на использовании панели меню, контекстных, диалоговых меню или панелей инструментов.

В последних версиях AutoCAD эти традиционные способы «прижились» довольно удачно. Однако существуют такие команды, которые невозможно найти ни в одном из этих элементов интерфейса. Кроме того, некоторые команды, которые все-таки дублируются в них, легче выполнять средствами, традиционными именно для AutoCAD (т.е. из командной строки).

Это подкрепляется наличием у большинства команд собственных параметров, указывающих на особенности их выполнения.

Построение окружности с использованием координат центра и диаметра

В задании необходимо построить окружность, задав координаты ее центра (100, 200) и значение диаметра (40), применив при этом параметр D (Diameter) команды Circle.

Рассмотрим порядок выполнения задания (листинг 1.1).

1. Сначала необходимо ввести в командную строку название команды (Circle) и нажать Enter.Появившееся сразу после этого сообщение предлагает на выбор несколько способов построения окружности. По умолчанию (если исключить параметры) AutoCAD предлагает ввести координаты центра окружности.
2. Теперь следует назначить координаты центра окружности, для чего достаточно ввести в командную строку 100,200 и нажать Enter. Появившееся сразу после этого сообщение предлагает на выбор два варианта дальнейших построений – ввод радиуса (по умолчанию) или диаметра (в виде параметра).
3. Далее необходимо ввести параметр D, нажать Enter и когда AutoCAD «переключится» на параметр, задать значение диаметра 40.

Листинг 1.1

Построение окружности по координатам центра и диаметру

Command: Circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 100,200 Specify radius of circle or : D

Specify diameter of circle: 40

Следует отметить, что вводить параметры команд можно и с помощью контекстных меню командного режима (см. выше). При этом контекстное меню можно вызвать только в том случае, если в строке команд после названия команды в квадратных скобках представлен набор доступных параметров. Другими словами, контекстное меню вызывается в случае активности какой– либо команды, и только при наличии у нее уточняющих параметров.

Пример 1.2

Построение окружности по двум точкам при помощи контекстного меню

В задании необходимо построить окружность по двум точкам с координатами (100, 150) и (200, 250), применив при этом параметр 2Р команды Circle при помощи контекстного меню командного режима.

Рассмотрим порядок выполнения задания.

1. Как и в предыдущем примере, в первую очередь следует ввести в командную строку название команды Circle, после чего нажать Enter. Появившееся сразу после этого сообщение предлагает на выбор несколько способов построения окружности. Один из них – построение по двум точкам (параметр 2Р).
2. Затем необходимо щелкнуть правой кнопкой мыши в любом месте графической зоны и в появившемся контекстном меню выбрать параметр 2Р.
3. В ответ на появившийся после этого в командной строке вопрос (Specify first end point of circle’s diameter) следует ввести координаты первой точки (100,150) и нажать Enter.
4. Затем в ответ на аналогичный вопрос необходимо ввести координаты второй точки (200,250) и снова нажать Enter. Сразу после этого на экране будет отображена окружность.
5. Для установки диаметра можно воспользоваться координатами введенных ранее точек и следующей последовательностью команд:

• Ввести в строку подсказки название команды (Line) и нажать Enter.
• В ответ на первый вопрос указать координаты точки начала линии (100,150) и нажать Enter.
• В ответ на второй вопрос необходимо ввести координаты точки конца линии (200,250), затем дважды нажать Enter.

Построенная таким образом окружность с диаметром представлена на рис. 1.14, а протокол диалога AutoCAD и пользователя в этом случае будет иметь следующий вид (листинг 1.2).

Листинг 1.2

Командная строка AutoCAD (продолжение)

Продолжаем изучение командной строки (КС) в AutoCAD. Если не смотрели первый урок, начните с него «Командная строка в AutoCAD. Архаизм?». В этом уроке мы рассмотрим еще 4 полезных приёма с командной строкой.

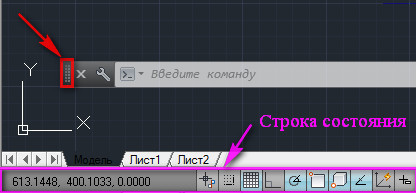

Во-первых, я покажу самый компактный способ размещения командной строки. Это позволит вам экономить графическое пространство, сделав строку почти невидимой, но тем не менее вся необходимая информация будет видна в необходимом объеме. Также поговорим о прозрачных командах, поиске по блокам, а главное, вы узнаете, что делать, если Автокад стал сохранять/открывать файлы через командную строку.

Что делать, если Автокад сохраняет через командную строку?

Я получаю очень много писем, в которых пользователи, выполняя команду «Сохранить как…» в Автокаде, в командной строке получают длинное сообщение, вместо того, чтобы открылось привычное диалоговое окно, в котором указывается место хранения вашего файла. Так же происходит и открытие файла из командной строки Автокад. Это очень неудобно и приносит определенные трудности начинающим пользователям.

Сохранение в Автокаде через командную строку происходит, потому что значение системной переменной FILEDIA =0.

В AutoCAD отключение командной строки при сохранении / открытии файлов происходит, когда для системной переменной FILEDIA установлено значение «1».
