Осмотр и предосторожности
Прежде, чем приступить непосредственно к разборке вашего ПК, стоит позаботиться о том, чтобы правильно потом все собрать и подсоединить. Т.к. операцию по демонтажу комплектующих из корпуса удобнее всего делать на столе, а не под ним, желательно отсоединить от него все подключенное оборудование. Запомните, какие устройства подключены к каким портам, а лучше сфотографируете тыльную часть вашего системного блока, чтобы можно было потом все подключить в обратной последовательности
Особенно это может быть важно для USB-портов, в которые обычно подключены принтеры, сканеры и мышь с клавиатурой. Если при последующей сборке вы подсоедините их к другим USB разъемам, то Windows определит их как новое устройство и начнет поиск для них драйверов, что не всегда может закончиться удачно с первого раза
Кроме того, многоканальные наушники и колонки, подключаемые к аудио разъемам 7.1 не всегда внятно обозначены, поэтому либо сфотографируйте текущее расположение штекеров, либо подпишите, какой из них к какому цвету подключен. После такой подготовки можно смело отключать питание и отсоединять от ПК штекеры.
Корпус ПК обычно металлический и через него хорошо уходит статический заряд, накопленный на вашей одежде и вашим телом в сухом воздухе квартиры. Постарайтесь не надевать шерстяную или синтетическую одежду и перед касанием в ПК каких-либо комплектующих постарайтесь снять заряд, коснувшись рукой чего-то металлического в квартире, например, водопроводного крана. Лучше всего надеть антистатический браслет, но обойдемся без него.
Снимите с ПК левую боковую крышку (если смотреть на ПК) и положите его лицевой стороной вправо. Так вам будут лучше доступны устройства, которые понадобится снять перед демонтажем кулера. Осмотрите внутренности компьютера и определите, что есть что. Ближе всего к вам располагается видеокарта, за ней — непосредственно кулер процессора, а справа от CPU — оперативная память. Если в вашем ПК использовалась отдельная аудиоплата или плата видеозахвата, то они обычно располагаются в самых нижних слотах PCI Express и их снимать не обязательно, т.к. они не будут мешать процессу извлечения.
Кроме того, запомните, от какого оборудования куда идут провода, чтобы при обратной сборке подсоединить их на место. Обычно это провод дополнительного питания процессора, провод кулера CPU и провод дополнительного питания видеокарты.
Извлечение мешающих компонентов
Для начала необходимо отключить провода питания процессора и видеокарты. Затем расфиксируйте защелки и отвинтите винт, удерживающий металлическую планку видеокарты. Для того, чтобы вытащить графический адаптер, под самим модулем нащупайте справа пластиковый фиксатор и нажмите на него (или сдвиньте вправо). Теперь видеокарту можно спокойно извлечь из слота PCI Express.
После этого нужно аккуратно извлечь из слотов все планки оперативной памяти. Для этого в верхней части каждой из них нажмите на рычажок от планки вниз. Модуль приподнимется, после чего его можно вытаскивать. Чтобы при обратной сборке его поставить на место, аккуратно вставьте в паз сначала его нижний край, выровняйте почти горизонтально и надавите на планку памяти до щелчка. Верхний фиксатор сам должен защелкнуться.
Настал момент выяснить, как снять вентилятор с кулера процессора. Отсоедините провод питания кулера и затем аккуратно поддев пружинки, удерживающие вентилятор, снимите его с радиатора. Теперь фиксаторы радиатора получили свободный доступ.
Лопасти вентилятора, если они имеют сильное загрязнение поверхности, протрите смоченной водой поролоновой губкой. Если радиатор и место вокруг процессора сильно загрязнены пылью, пропылесосите их с применением ворсистой щетки.

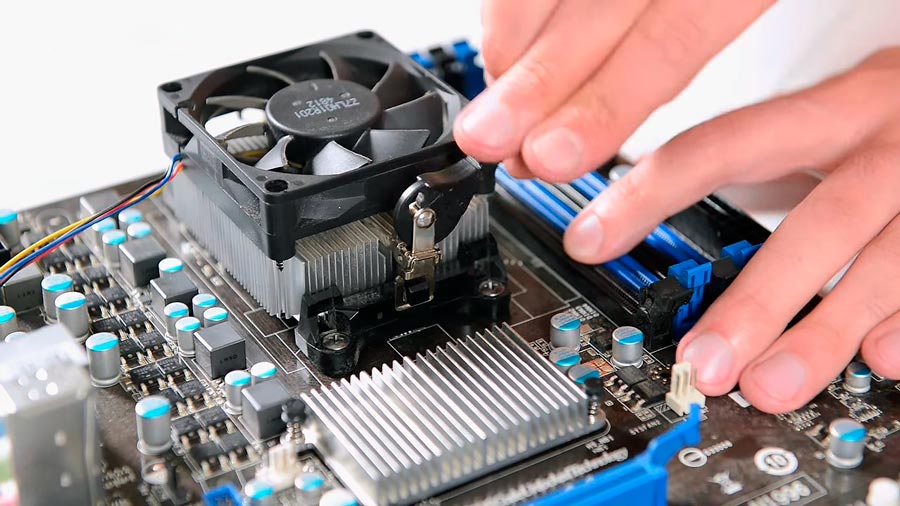

Снимаем кулер с процессора
Эта процедура не сложная и заключается либо в снятии металлического замка, либо в повороте и вытаскивании пластиковых защелок. В последнем случае верхние шляпки пластиковых штырьков нужно поворачивать против часовой стрелки и вытаскивать вверх. Ниже мы расскажем, как снять кулер с процессора на защелках. Такие конструкции используют как для процессоров AMD, так и Intel.
После того, как радиатор будет снят с процессора, необходимо аккуратно очистить соприкасаемые поверхности процессора и радиатора от остатков старой термопасты и нанести на верхнюю часть процессора тончайший ровный слой новой термопасты. Теперь вы знаете, как правильно установить кулер на процессор.
Снимаем кулер с процессора
Эта процедура не сложная и заключается либо в снятии металлического замка, либо в повороте и вытаскивании пластиковых защелок. В последнем случае верхние шляпки пластиковых штырьков нужно поворачивать против часовой стрелки и вытаскивать вверх. Ниже мы расскажем, как снять кулер с процессора на защелках. Такие конструкции используют как для процессоров AMD, так и Intel.
После того, как радиатор будет снят с процессора, необходимо аккуратно очистить соприкасаемые поверхности процессора и радиатора от остатков старой термопасты и нанести на верхнюю часть процессора тончайший ровный слой новой термопасты. Теперь вы знаете, как правильно установить кулер на процессор.
Как выбрать кулер с определенными характеристиками?
Кулер – это устройство, установленное на процессор компьютера для его охлаждения. Выбор подходящего кулера с определенными характеристиками имеет решающее значение для эффективной работы компьютера.
Определенные характеристики, на которые следует обратить внимание при выборе кулера:
Тип процессора: перед покупкой кулера необходимо убедиться, что он совместим с вашим процессором. Существуют разные типы процессоров (Intel, AMD и т.д.), и каждый требует своего собственного типа кулера.
Размер и габариты: кулер должен соответствовать размеру и габаритам вашего компьютерного корпуса
Обратите внимание на высоту кулера, чтобы убедиться, что он поместится в ваш корпус.
Тип и материал радиатора: радиатор – это основная часть кулера, отвечающая за рассеивание тепла. Разные типы радиаторов обладают разными характеристиками
Например, радиаторы с большим количеством алюминиевых пластин обеспечивают лучшую теплопроводность.
Количество и тип вентиляторов: кулеры обычно оснащены одним или несколькими вентиляторами для отвода горячего воздуха. Вентиляторы с большим количеством лопастей или особой формой лопастей могут быть более эффективными.
Уровень шума: при выборе кулера стоит обратить внимание на его уровень шума. Некоторые кулеры могут производить неприятный шум при работе на максимальных оборотах, поэтому стоит выбирать модели с низким уровнем шума.
Цена и бренд также могут быть важными факторами при выборе кулера, но главное — чтобы выбранный кулер соответствовал требованиям вашего процессора, имел необходимые размеры и обеспечивал эффективное охлаждение.

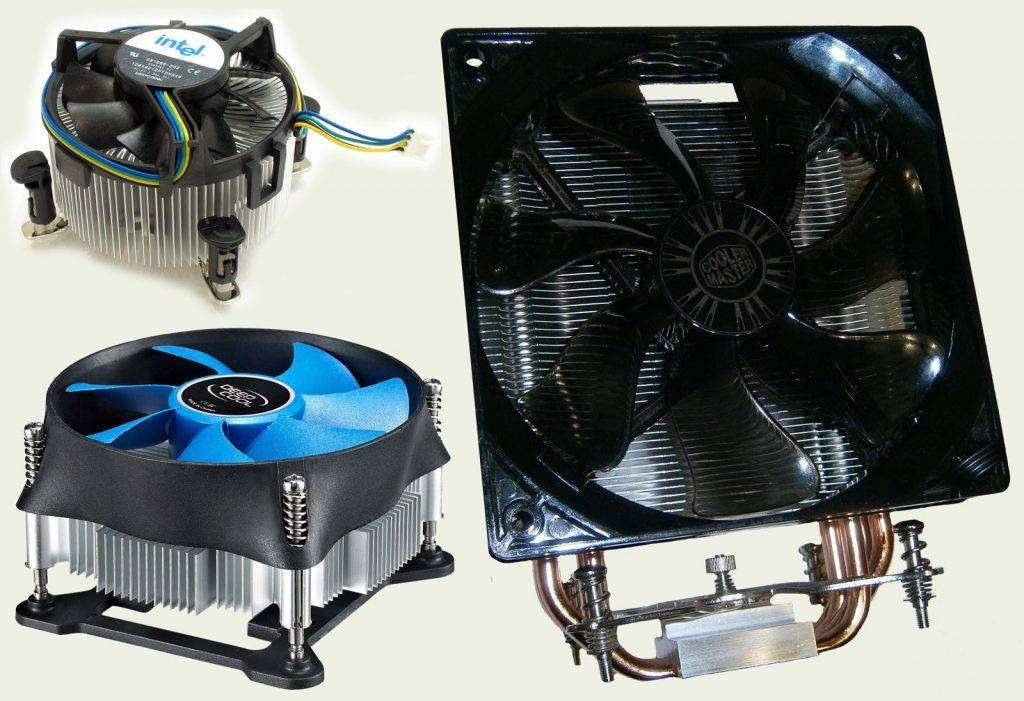

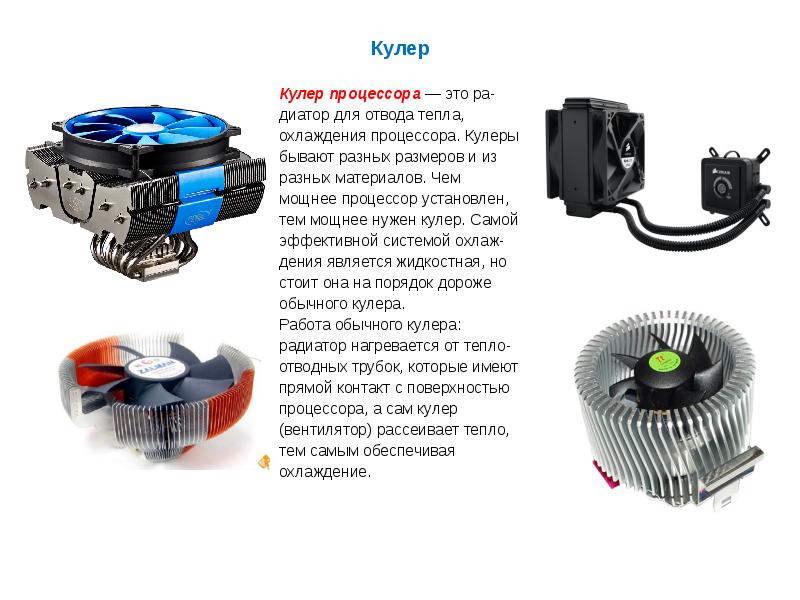

Какую конструкцию выбрать?
Производители кулеров для процессоров после долгих исследований пришли к трем типам конструкций своих устройств, каждая из которых ориентирована под определенные условия эксплуатации CPU.

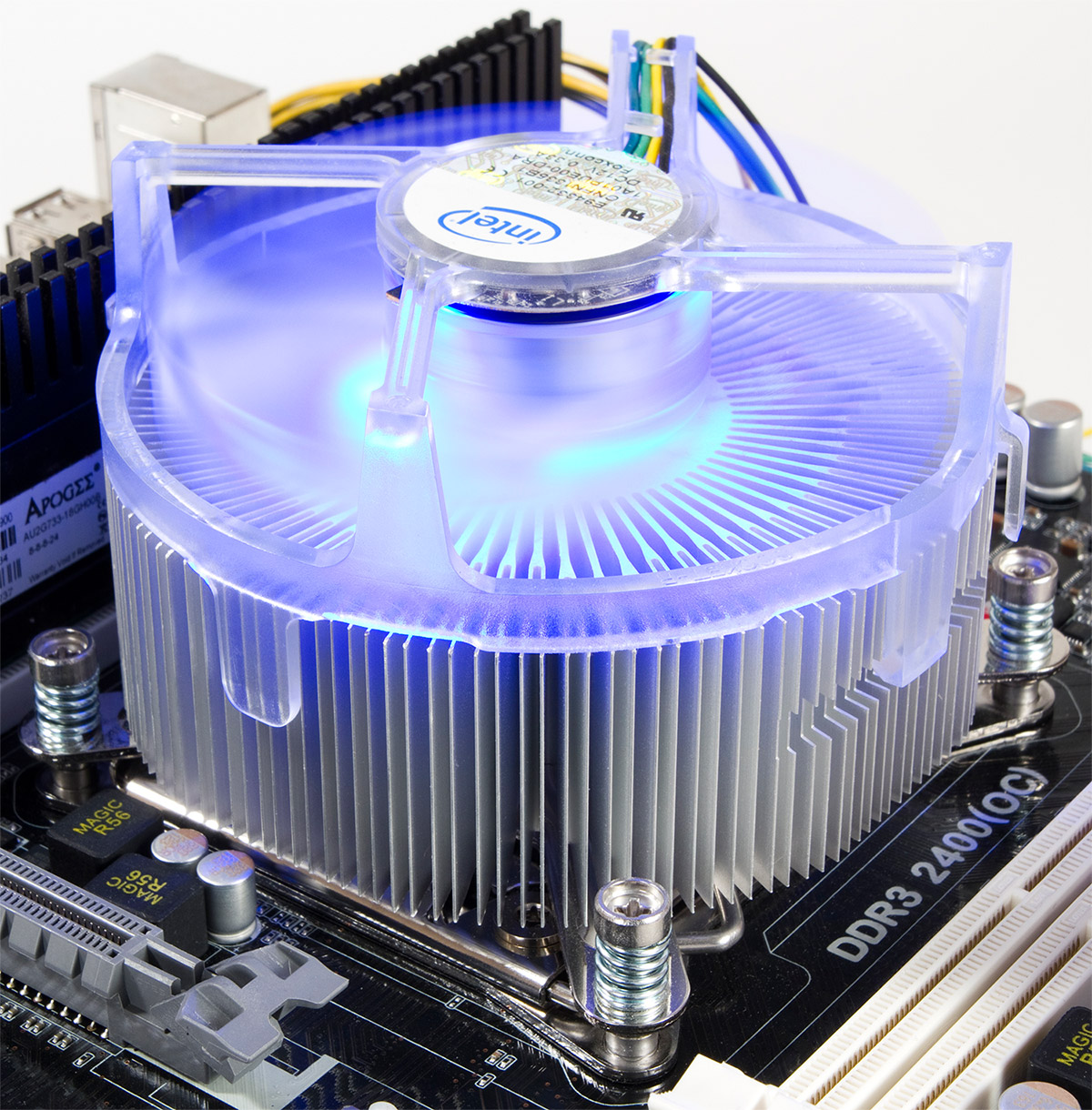

Классическая: применяется, как правило, в корпусах офисных и домашних ПК, в которых процессоры не испытывают чрезмерных нагрузок. Форма площадки таких радиаторов для процессоров Intel — круглая, для AMD — квадратная.
Такие кулеры имеют высокую надежность, небольшую стоимость, но довольно шумны даже без нагрузки.
Top-Flow: данная конструкция — хорошее и не очень дорогое решение для домашнего и игрового ПК. Как и в классической схеме, здесь вентилятор расположен параллельно поверхности процессора, но их более массивный пластинчатый радиатор вынесен на медных тепловых трубках на определенное расстояние от процессора.
Поток воздуха забирается снаружи корпуса из отверстий в боковой стенке и направляется к поверхности материнской платы, за счет этого охлаждаются и те компоненты, которые расположены вблизи CPU.

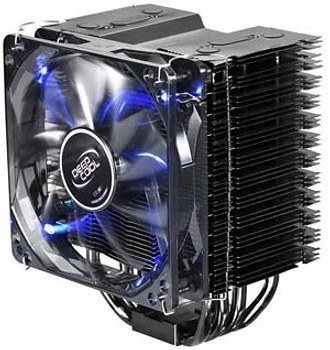

Башенная: этот вариант кулера является самым дорогим, но и наиболее эффективным. В его конструкции есть тепловые трубки соединяющие радиатор с основанием кулера. Ну а эффективность конструкции достигается за счет потока воздуха на радиатор вдоль материнской платы. Количество вентиляторов может быть и больше одного, а выдув горячего воздуха обеспечивают корпусные вентиляторы.
СЖО: Отдельным классом здесь идут системы жидкостного охлаждения, особенно актуальные для мощных процессоров и систем, предполагающих серьезный разгон. Эффективность таких кулеров намного выше, чем у классических «воздушек» за счет более быстрого отвода тепла с помощью движущегося жидкого теплоносителя. Правда, и стоимость их заметно выше, да и конструкция СЖО намного сложнее.
Как узнать сокет ЦП
Если у вас сохранилась документация при покупке компьютера, материнской платы или процессора, то вы можете узнать практически любую информацию о компьютере или отдельном его компоненте (если документации на весь компьютер нет).
В документе (в случае полной документации на компьютер) найдите раздел «Общие характеристики процессора» или просто «Процессор». Далее найдите пункты под названием «Soket», «Гнездо», «Тип разъёма» или «Разъём». Напротив должна быть написана модель. Если у вас осталась документация от материнской карты, то просто найдите раздел «Soket» или «Тип разъёма».
С документацией к процессору немного сложнее, т.к. в пункте «Сокет» указываются все сокеты, с которым совместима данная модель процессора, т.е. вы сможете лишь предполагать какой у вас сокет.
Самый точный способ узнать тип разъёма под процессор – это посмотреть на него самостоятельно. Для этого придётся разобрать компьютер и демонтировать кулер. Снимать сам процессор не нужно, но слой термопасты может помешать разглядеть модель сокета, поэтому её возможно придётся подтереть и затем нанести по новой.
Если у вас не сохранилась документация, а на сам сокет взглянуть нет возможности или наименование модели сильно стёрлось, то можно воспользоваться специальными программами.

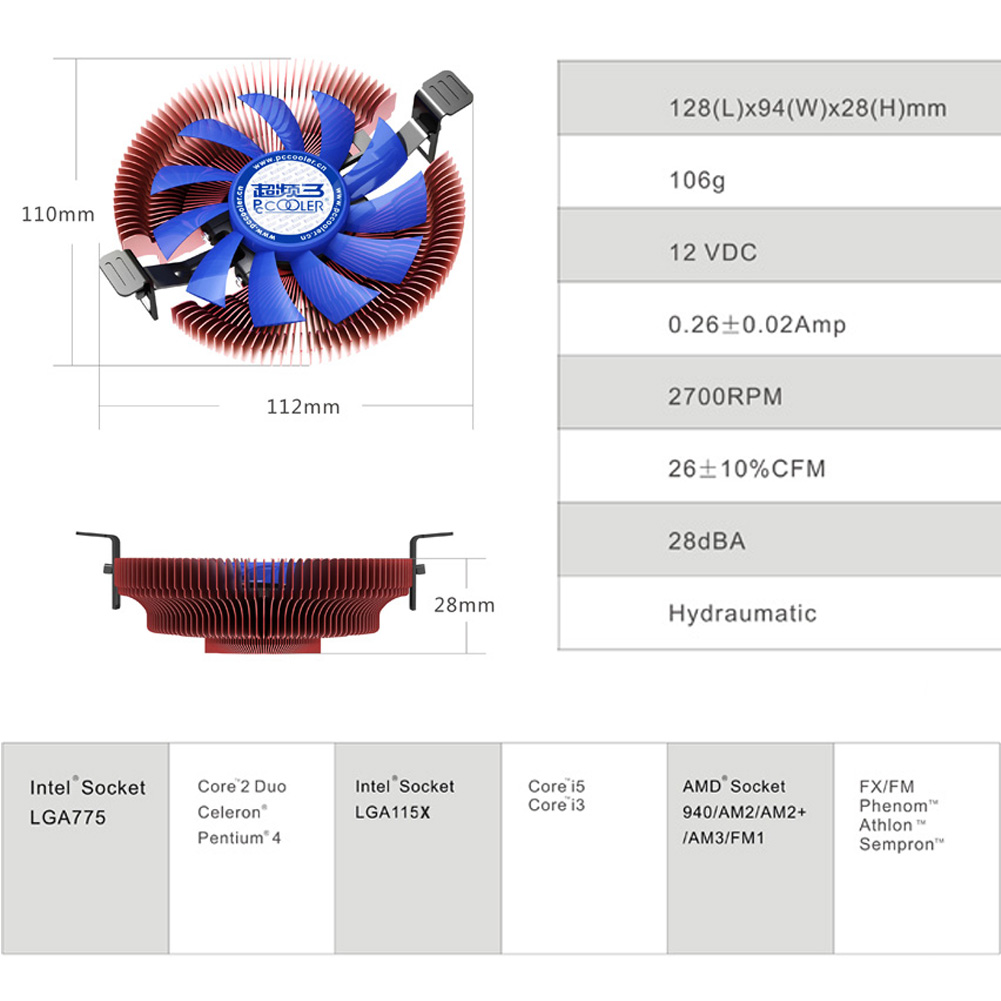

Основные характеристики
В первую очередь, обратите внимание на список сокетов, с которыми совместима данная модель. Производители всегда указывают список подходящих сокетов, т.к
это самый важный пункт при выборе системы охлаждения. Если вы попытаетесь установить радиатор на сокет, который не указан производителем в характеристиках, то вы можете сломать сам кулер и/или сокет.
Максимальное рабочее тепловыделение является одним из главных параметров при выборе кулера под уже купленный процессор. Правда, TDP не всегда указывается в характеристиках кулера. Незначительные различия между рабочим TDP системы охлаждения и ЦП допустимы (например, у ЦП TDP 88Вт, а у радиатора 85Вт). Но при больших различиях процессор будет ощутимо перегреваться и может прийти в негодность. Однако, если TDP у радиатора намного больше TDP процессора, то это даже хорошо, т.к. мощностей кулера будет хватать с излишками для выполнения своей работы.
Если производитель не указал TDP кулера, то его можно узнать, «загуглив» запрос в сети, но это правило распространяется только на популярные модели.
-
Управление данными и их анализ в табличном процессоре
-
An unspecified error occurred 766f6c756d652e63 3f1 при проверке диска
-
Nvidia inspector разгон видеокарты
-
Блок питания на lm324 с регулировкой напряжения и тока
- Не форматируется диск со старой виндой
What Is the CPU Cooler’s Job?
The Central Processing Unit, CPU for short, is a square-shaped component that sits on the motherboard.
It acts as your computer system’s brain, controlling and routing instructions from one component to another.
When you execute intensive programs for a long period of time, you put a load of pressure on the CPU, which turns into heat in return.
If this heat does not get dissipated, your CPU will overheat and get damaged over time.
It will also have an adverse impact on the computer’s performance.
The CPU Cooler, also known as HSF or heatsink and fan, sits on top of the CPU on the motherboard to keep it cool.
It draws heat away from the CPU chip and blows away the accumulated heat energy.
That’s why it’s essential to have a powerful CPU cooler installed at all times.
Как правильно снять радиатор?
Радиатор существует для того, чтобы рассеивать тепло, выделяемое процессором. Со временем радиатор теряет свои свойства из-за скопившейся на нем пыли и так же нуждается в снятии и чистке. Перед тем, как снять радиатор с процессора, необходимо установить какой вид его крепления, они бывают следующего вида:
- на защелках с использованием прижимной скобы или пистонах (самое распространенное крепление);
- на термоклее (в основном можно встретить на не дорогих устройствах).
Если радиатор с пистоновым креплением, то процесс его снятия не доставит труда. Необходимо сжать усики пистона на обратной стороне платы и нажать на него, проделав аналогичную операцию со всеми защелками, вы освободите радиатор. Далее снимаем его и меняем на новый, либо можно просто заменить термопасту.
Если же радиатор прижимается скобами, то тут вам уже понадобиться отвертка. Основной задачей тут является отогнуть от отверстия крепежа скобу. Эта процедура требует использование физической силы, но следует быть крайне осторожным, так как соскочившая отвертка может повредить устройство.
Снятие с клея радиатора – очень сложная и опасная операция, так как можно с легкостью повредить как процессор, так и плату. Единственный выход – разогреть термоклей. Но делать это следует крайне аккуратно, потому, что перегрев может стать роковым для чипсета.
Теперь вы ознакомились, как правильно снять процессор с материнской платы компьютера, и вентилятор с радиатором.

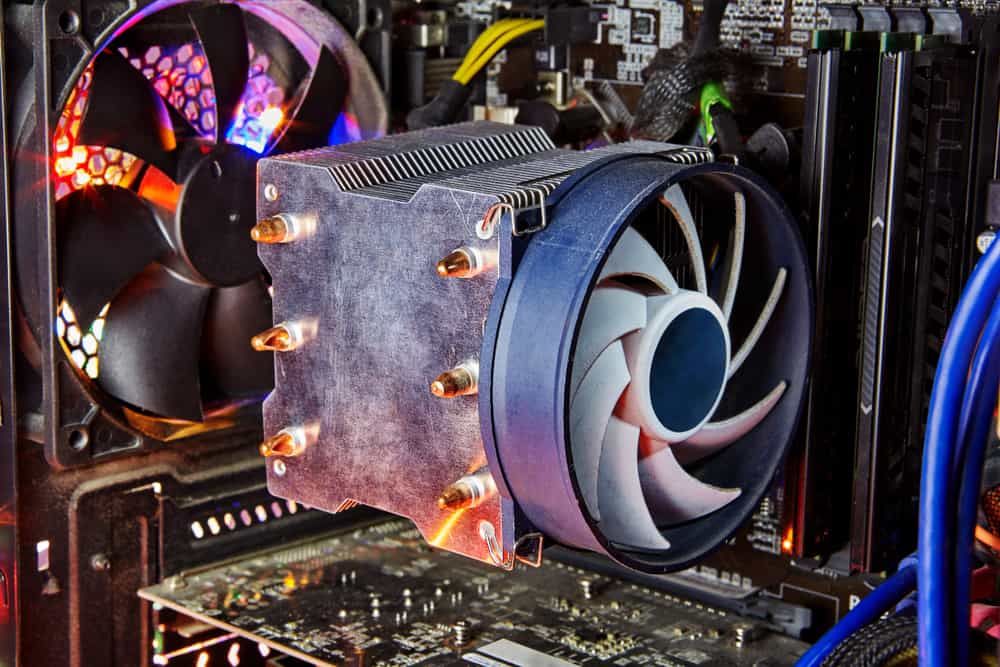

Как узнать, какой кулер сейчас установлен?
Кулер – это устройство, которое устанавливается на процессор компьютера и служит для охлаждения его. Кулер предотвращает перегрев процессора и помогает поддерживать его работу на оптимальной температуре.
Узнать, какой кулер установлен на процессоре, можно несколькими способами:
Визуальный осмотр: Откройте корпус компьютера и обратите внимание на кулер, который установлен на процессоре. На кулере могут быть указаны его модель или производитель
Если вы не имеете опыта работы с компьютером, рекомендуется обратиться к специалисту.
Проверка с помощью программного обеспечения: Существуют программы, которые могут показать информацию о установленном оборудовании. Некоторые из них – это HWInfo, CPU-Z, AIDA64 и другие. Скачайте нужное программное обеспечение с официального сайта разработчика, установите его и запустите. В программе вы сможете найти информацию о кулере, установленном на вашем компьютере.
Просмотр данных в BIOS: Если вы хорошо разбираетесь в компьютере, вы можете проверить информацию о кулере в BIOS (Basic Input/Output System). Для этого перезагрузите компьютер и при загрузке нажмите определенную клавишу (обычно это DEL или F2), чтобы войти в BIOS. В разделе о системе или о процессоре вы сможете найти информацию о установленном кулере.
Используя один из предложенных способов, вы сможете узнать, какой кулер сейчас установлен на вашем процессоре. Знание этой информации может быть полезно при замене кулера или при обращении за технической поддержкой.
Поиск информации в системном диспетчере.
Если вы хотите узнать, какой кулер стоит на вашем процессоре, вы можете воспользоваться системным диспетчером операционной системы. Системный диспетчер предоставляет информацию о оборудовании, установленном на компьютере, включая детали о процессоре и его охлаждении.
Чтобы найти информацию о кулере процессора в системном диспетчере, выполните следующие действия:
- Откройте меню «Пуск» и найдите в нем «Система».
- Щелкните правой кнопкой мыши на «Система» и выберите «Свойства».
- В открывшемся окне «Система» выберите вкладку «Дополнительно».
- В разделе «Оборудование» найдите кнопку «Диспетчер устройств» и нажмите на нее.
После выполнения этих действий откроется окно системного диспетчера, где вы найдете список установленного на компьютере оборудования, включая процессор. Чтобы узнать информацию о кулере, найдите в списке процессор и щелкните правой кнопкой мыши на нем.
В контекстном меню, которое откроется, выберите «Свойства». В открывшемся окне найдите вкладку «Драйвер» и перейдите на нее. Здесь вы найдете информацию о кулере, установленном на вашем процессоре.
Используя системный диспетчер, вы сможете узнать модель и производителя кулера, а также некоторую другую информацию о его характеристиках.
Примечание: Системный диспетчер доступен в различных операционных системах, но вышеописанные шаги могут незначительно отличаться в зависимости от версии и типа операционной системы.
Проверка на сайтах производителя материнской платы.
Если вам требуется узнать, какой кулер установлен на вашем процессоре, вы можете использовать официальные сайты производителей материнских плат. На этих сайтах обычно предоставляется подробная информация о совместимости материнских плат с различными процессорами и кулерами.
Посетите сайт производителя вашей материнской платы.
Перейдите на страницу поддержки или раздел, посвященный вашей конкретной модели материнской платы.
Найдите раздел, который содержит информацию о совместимости процессоров и кулеров.
Обратите внимание на список поддерживаемых процессоров и внешних устройств охлаждения (кулеров).
В некоторых случаях, производитель материнской платы может указать конкретную модель кулера, который идет в комплекте с материнской платой. Также может быть указан список поддерживаемых сторонних кулеров.
Если информация о кулере не указана на сайте производителя, вы можете обратиться к документации, поставляемой вместе с материнской платой. Часто такая информация содержится в руководстве пользователя.
Обратите внимание, что сайты производителей материнских плат могут быть на разных языках, поэтому имейте в виду, что названия разделов и опции могут отличаться в зависимости от выбранного языка. Узнав конкретную модель кулера, установленную на вашем процессоре, вы сможете получить дополнительную информацию о его характеристиках, производителе и возможностях на сайте производителя кулера
Узнав конкретную модель кулера, установленную на вашем процессоре, вы сможете получить дополнительную информацию о его характеристиках, производителе и возможностях на сайте производителя кулера.
Узнаем модель установленного охлаждения на процессоре и какие есть способы?
Всем привет! Сегодня рассмотрим, как узнать, какой кулер стоит у тебя на процессоре, можно ли это сделать не разбирая системный блок и какие программы могут помочь и помогут ли вообще. Про срок службы процессора можно почитать вот тут.
К огромному сожалению, определить какое охлаждение установлено на процессоре ПК, невозможно через БИОС или UEFI. Нельзя посмотреть это также и с помощью диагностических приложений — через AIDA 64, Everest, Sandra, Speccy или аналогичные по назначению и функциональности.
По сути, воздушная система охлаждения на компьютере — пассивное оборудование. Датчики на вентиляторах не ставятся за ненадобностью. Прошивки никакой тоже нет.
То же самое относительно пропеллеров, которые установлены на корпусе — понять, что это за комплектующие, программными средствами невозможно. Однако посмотреть модель кулера все-таки может получиться, но надо добраться к ним.
Согласно принятым нормативам, на всех комплектующих клеятся шильдики, где в числе прочих характеристик указана модель. Кулера не исключение. Наклейка обычно крепится по центру крыльчатки или же на боковой кромке.
Если же вас интересует не конкретная модель кулера CPU, а только его тип, чтобы купить деталь помощнее, то ситуация немного проще. Достаточно посмотреть в Виндовс модель процессора в свойствах компьютера, а потом найти на официальном сайте производителя спецификацию — какой сокет для него используется и какой вентилятор подойдет.
Самое сложное из рассматриваемой нами темы — определить модель вентилятора на ноутбуке. Если в системном блоке достаточно снять боковую крышку, чтобы добраться к внутренностям, то ноутбук надо разобрать чуть ли не полностью.
Есть вариант посмотреть эту информацию на профильных форумах, однако не факт, что кто-то обсуждает именно эти нюансы относительно используемой вами модели лептопа.
Можно ли устанавливать два вентилятора последовательно?
Формулировать этот вопрос можно по-разному. Если обрезать коннекторы на проводах и скрутить их последовательно, это в два раза уменьшит напряжение каждого и соответственно скорость вращения. Так подключать можно, если вы знаете, что делаете.
Соединить корпуса вентиляторов вместе по оси вращения для увеличения воздушного потока тоже можно. Но увеличение производительности в данном случае сомнительно. В теории производительность увеличивается на 20-30% при 2-х последовательно соединенных. На практике рекомендую купить более мощный вентилятор или подключить имеющиеся параллельно. Это легко, учитывая множество переходников в магазинах.
Установка кулера на сокет AM4
Комплект кулера
Производители кулеров хотят сделать их максимально универсальными, чтобы они могли поместиться практически в любой сокет, будь то Intel или AMD. Поэтому к большинству кулеров прилагается набор монтажных креплений. Вот как выглядит медиа-набор для этого кулера:
Подобные комплекты есть и у других производителей. Вот как выглядят пропеллеры:
Также вам понадобится термопаста. Термопаста обычно поставляется с охладителем. Однако лучше покупать его отдельно. Для процессоров AMD Ryzen рекомендуется использовать термопасту с теплопроводностью 8 Вт / (м · К) или более).
Подготовка материнской платы
Первым делом снимаем кулер, установленный на процессоре, отсоединяем материнскую плату от корпуса и снимаем ее. Нет необходимости отсоединять кабели питания материнской платы и соединительные кабели передней панели, если их длина позволяет поворачивать материнскую плату и они удобно расположены для манипуляций.
Установка крепления кулера

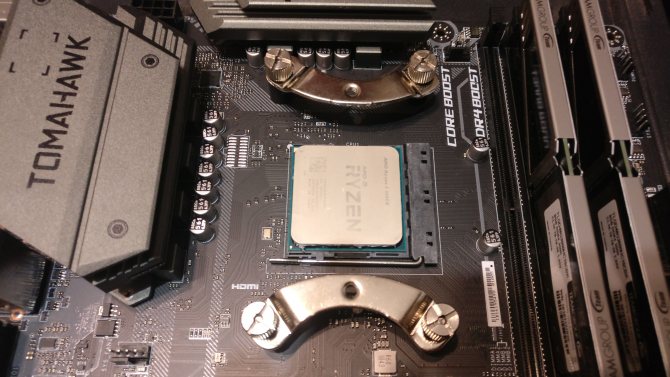

Пластина, на которой раньше находился кулер, больше не нужна; взамен возьмите аналогичную пластину из монтажного комплекта кулера и четыре болта с квадратной головкой:
Итак, делаем как показано на скриншоте: устанавливаем эту конструкцию на материнскую плату:

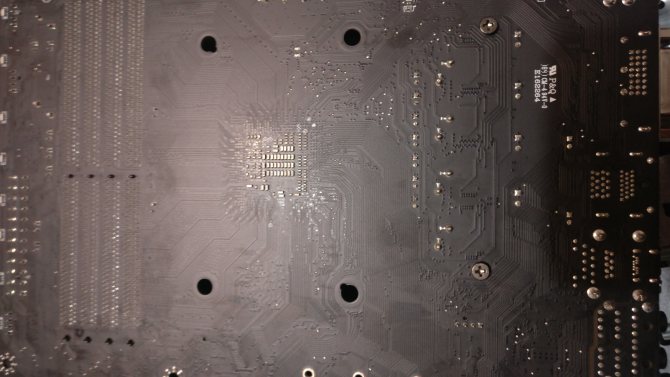

Переверните материнскую плату. Далее возьмите проставки (показаны ниже на скриншоте) и наденьте их на сформированные штифты:
Выбор расположения кулера
На этом этапе нужно определиться, как именно разместить холодильник. Есть два варианта:
- по горизонтали: воздух всасывается спереди и выходит назад;
- вертикально — воздух всасывается сверху и выходит вниз или наоборот.
Круглые скобки используются для горизонтального размещения, прямые — для вертикального. В этом случае рассматривается горизонтальный монтаж. Возьмите круглые кронштейны, установите их, как показано ниже, и затяните прилагаемыми гайками:
Если вы внимательно посмотрите на радиатор, вы увидите, что в основании радиатора есть два отверстия. Эти отверстия используются для крепления к отверстиям в кронштейнах.

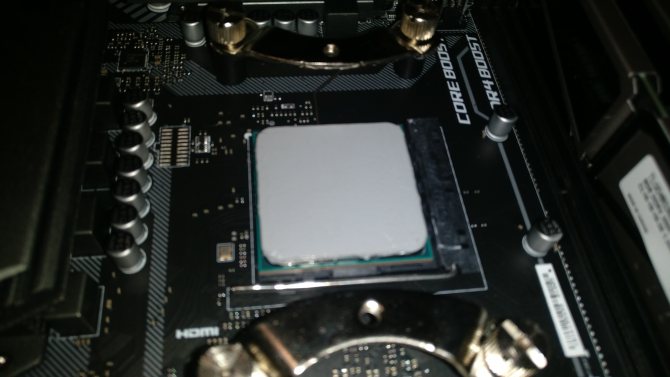

Нанесение термопасты на процессор
Неважно, была ли уже на процессоре термопаста или нет. Необходимо снять и нанести повторно, аккуратно распределив по всей поверхности процессора ровным и тонким слоем:
Подключение питания кулера
После установки стойки радиатора будет проблематично добраться до разъема питания процессорного кулера. Поэтому рекомендуем подключить его сейчас. Для этого найдите на материнской плате 4-контактный разъем с надписью CPU_FAN и подключите к нему кабель питания кулера. Если у вашего кулера несколько вентиляторов, в комплект будет входить адаптер, который позволит вам разделить один разъем на два. Вы можете использовать это.
Установка радиатора кулера
Осторожно установите радиатор в гнездо процессора так, чтобы отверстия в основании радиатора совпадали с отверстиями в держателе:
Затем вставьте в эти отверстия специальные болты из комплекта и затяните их. Делать это нужно очень аккуратно, немного с каждой стороны, чтобы слой термопасты на корпусе процессора оставался ровным
Это очень важно для правильного отвода тепла. При этом нажимать нужно достаточно сильно, чтобы вышка не раскачивалась
Установка вентиляторов
Далее необходимо установить вентиляторы. В данной модели кулера их два. Поместите один по центру, второй справа, так как воздух будет втягиваться спереди. Позвольте себе ориентироваться на то, что воздух выталкивается со стороны вентилятора, где находится наклейка, соответственно, он забирается с тыльной стороны. С этой стороны воздух засасывается:
Для подключения вентилятора к радиатору используется такой крепеж. На каждый кулер должно быть по два, по одному с каждой стороны:
В верхней и нижней части вентилятора есть специальные отверстия, за которые нужно зацепить эти крючки, а в центре этот держатель должен прилипать к радиатору.
После установки всех вентиляторов подключите их блок питания к адаптеру, который вы ранее вставили в материнскую плату, подключите блок питания процессора. На этом установка чиллера на розетку AM4 завершена. Теперь вы можете проверить, насколько изменилась температура процессора.
