Как заменить материнскую плату на ноутбуке: подробное руководство

Основные причины поломки

Экран ноутбука состоит из трех основных элементов: графической матрицы, контактных шлейфов и пластикового корпуса.

Обычно причинами поломки становятся:

Внешние повреждения. Нередко при падении ноутбука пластиковое покрытие экрана трескается, а матрица травмируется. Такие повреждения считаются наиболее опасными, так как зачастую экран уже не спасти, и ноутбук приходится выбрасывать.
Погодные условия. Очень часто владельцы ноутбуков игнорируют правила его транспортировки, подвергая устройство резким перепадам температур, повышенной влажности воздуха, отсутствию постоянного напряжения при подзарядке и запылению.

Зная о возможных причинах поломки, можно уберечь свое устройство. Правильное обращение способно значительно продлить срок службы ноутбука и избавить его владельца от лишних хлопот.

Что необходимо менять в сломанной материнской плате?

Итак, давайте рассмотрим какие элементы и компоненты чаще всего ломаются в материнской плате. Но и также рассмотрим то, каким путем и способом их необходимо менять.

Компоненты BGA. Замена и «подводные камни»

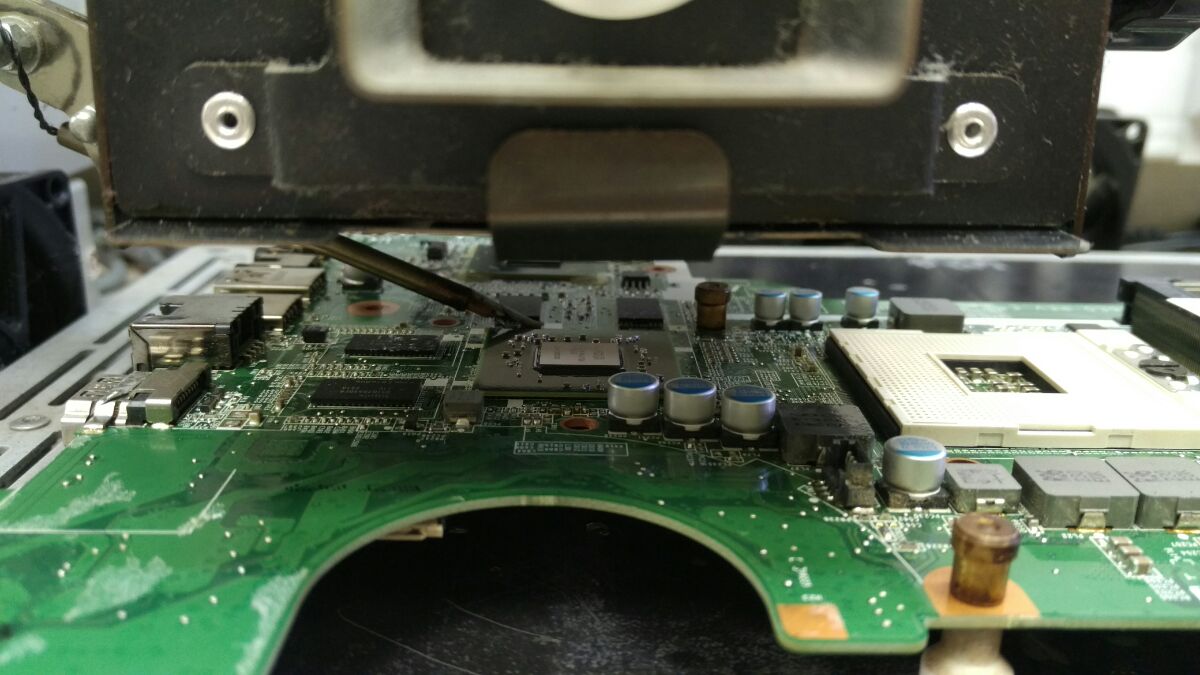

Заменить BGA-компоненты можно только путем снятия несправного и установкой рабочего элемента.

К примеру, замена северного и южного мостов, видеокарты и видеопамяти. Ремонт BGA-компонентов осложняется соблюдением жестких температурных условий.

Большинство современных стандартов не допускают применения в материнских платах свинца. Этот фактор вынуждает работать с более высокой температурой, с дорогими припоями и флюсами.

Ремонт и замена BGA-компонентов часто осложняется близким расположением компонентов по отношению друг к другу. При этом для замены иногда необходимо снимать один компонент, чтобы поменять другой, а затем последовательно запаять оба компонента. Такое часто встречается на компактных ноутбуках при замене видеочипа, когда нужно снимать чип видеопамяти и в других ситуациях.

Компоненты SMD. Замена и «подводные камни»

Замена других элементов, например SMD-компонентов, слотов, портов и др. проходит несколько проще. Здесь какие-то проблемы — это большая редкость, а, следовательно, уменьшается и трудоемкость, и стоимость ремонта.

Другие виды ремонта (устранение залитий, замыканий, ремонт дорожек)

Существуют и другие виды ремонта, например, устранение залитий, восстановление дорожек, устранение межслойных замыканий и др. Но о каждом из них нужно говорить отдельно и очень подробно, невозможно вкратце все это описать.

Если на первый взгляд трудно выявить причины поломки, следует провести диагностику ноутбука. При ремонте материнской платы специалисты достаточно часто пользуются данным средством поиска первых симптомов.

Как это ни странно для некоторых людей, но диагностика материнской платы – это чаще всего и есть ремонт.

Дело в том, что некоторые поломки чинятся просто вслепую.

Например, заменили южный мост, протестировали устройство. Если все работает нормально, это значит, что поломка заключалась именно в неисправности южного моста.

Таким же образом могут диагностироваться и другие вещи. Все это делает ремонт материнской платы ноутбука достаточно дорогим и очень рискованным удовольствием.

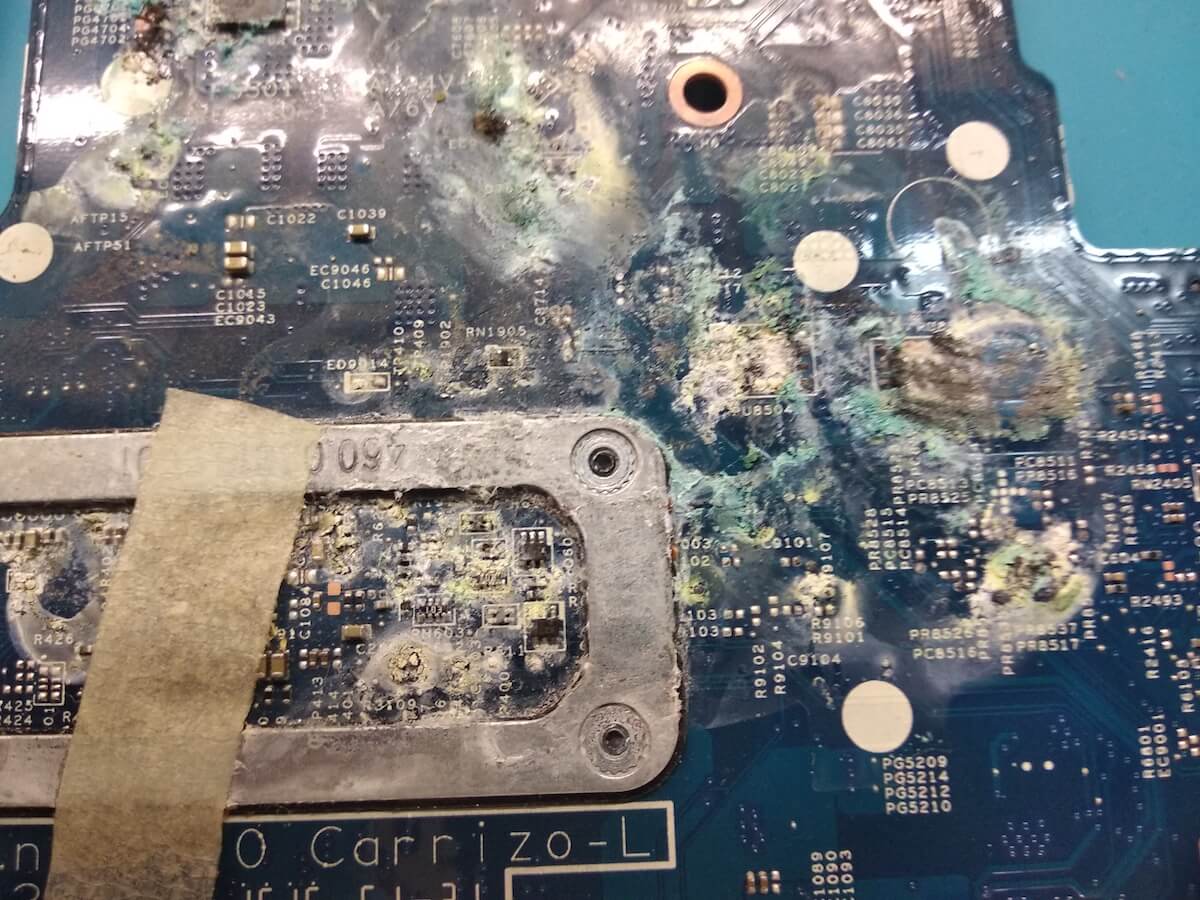

Ремонт материнской платы после пролива воды на компьютер

Риск ремонта материнской платы особо явно проявляется при залитии ноутбука водой либо при выходе из строя сразу же нескольких компонентов.

Например, после пролива воды на компьютер, он перестал включаться.

Для устранения неполадки, пересадили южный мост. Ноутбук включился, но после включения обнаруживается, что далеко не все клавиши клавиатуры работают. Придется перебирать либо менять клавиатуру, что потребует как минимум 2000 рублей или несколько часов собственного времени и риск сломать несколько клавиш.

Стоит заметить, что сломаться может не только клавиатура, но и какая-нибудь микросхема, разъем и т. д.

Таким образом выполнять сложный ремонт (а ремонт материнской платы можно отнести в разряд сложных) старых или довольно редких ноутбуков не рентабельно. Компоненты будут стоить дорого, но заменой одного элемента не всегда можно обойтись.

Материнские платы в ноутбуках

В ноутбуках, как и в персональных компьютерах, материнская плата — один из самых важных и сложных компонентов устройства, поэтому ремонт ноутбуков — это в 70% случаев ремонт материнской платы.

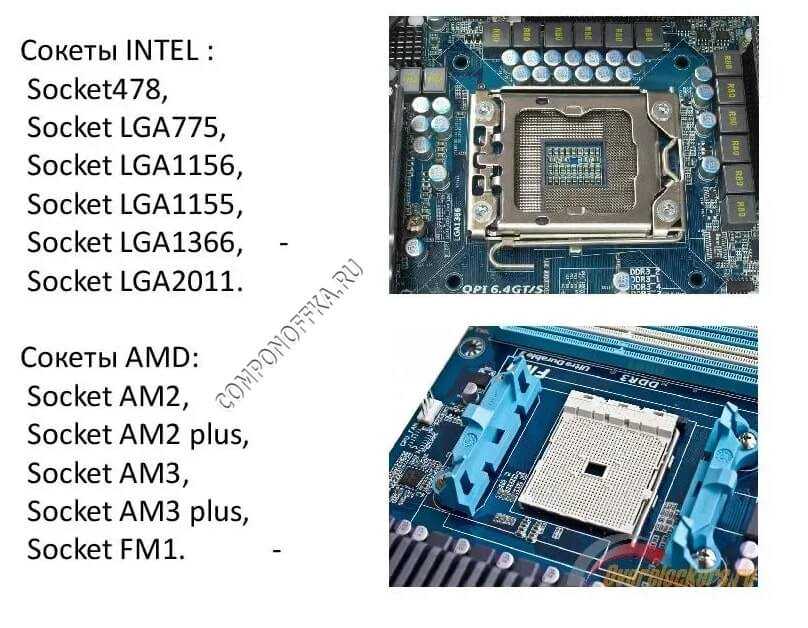

В персональном компьютере при его сборке и эксплуатации используется модульная система — то есть при выходе из строя или при устаревании видеоконтроллер, операционную память, сетевую и аудио-карту можно заменить на новую. В ноутбуке эти компоненты являются частью материнской платы, и в случае серьёзной поломки, ремонтировать или менять приходится материнскую плату. Также из-за этого стоимость материнских плат для ноутбуков существенно выше аналогичных устройств для персональных компьютеров. Следует также заметить, что в персональном компьютере плату можно при необходимости заменить на новую, при этом, не обращая особого внимания на производителя и даже на чипсет и сокет. В ноутбуках материнские платы не взаимозаменяемы, то есть поменять материнскую плату можно только на ту модель, которая стояла до этого. Это связанно с тем, что разъёмы и крепления в различных ноутбуках сильно отличаются, как и устройства, которые могут поддерживаться материнской платой определённой модели ноутбука.

Причины выхода материнских плат из строя

Все причины выхода материнский плат из строя можно разделить на две категории: поломки, произошедшие по вине пользователя и поломки, не зависящие от пользователя.

К первой категории относятся поломки, произошедшие вследствие неправильной или неаккуратной эксплуатации устройства. Это различные поломки, возникающие от ударов или падения корпуса ноутбука, от пролитой на него жидкости, которая замыкает контакты на материнской плате или приводит к их коррозии, от неправильного или неаккуратного подключения внешних устройств к разъёмам платы. Также к этой категории относятся проблемы с платой возникшие вследствие перегрева, когда пользователь работал на поверхности, не обеспечивающей нормальной вентиляции корпуса.

Ещё одной причиной может стать попытка самостоятельного или неквалифицированного ремонта или чистки ноутбука. В результате этих действий материнская плата может быть повреждена. Следует помнить, что не стоит самостоятельно разбирать ноутбук и пытаться его починить. Вместо экономии это приведёт к более серьёзным затратам на ремонт.

Ко второй категории относятся поломки, возникающие по вине производителя или вследствие непредвиденных факторов. Это перепады питания, короткие замыкания в цепях, выход из строя компонента платы из-за заводского брака и прочее.

Узнаем чем материнские платы для ноутбука отличаются от плат стационарного ПК?

Прежде чем перейти к ответу на вопрос, что такое материнские платы для ноутбука и чем они отличаются от основных плат стационарных компьютеров, сначала следует разобраться с самим определением рассматриваемого понятия.

Фундамент компьютера

Материнская, или как еще ее называют системная (основная), плата – второй по значению элемент системного блока компьютера. Это своего рода основа, которая координирует и объединяет работу многих комплектующих компьютера, таких как оперативная память, плата расширения, процессор и разного рода накопители.

Кроме того, именно в унифицированные слоты (разъемы) материнской платы вставляются дополнительные платы, которые содержат в себе схемы, управляющие контроллерами и адаптерами, то есть внешними устройствами ПК (монитор, клавиатура, мышь). Теперь же рассмотрим более подробно, чем отличается, скажем, материнская плата для ноутбука Asus от системной платы стационарного Macintosh?

Особенности материнских плат ноутбуков

Ноутбук можно назвать уменьшенной копией обычного компьютера. Действительно, они оба призваны выполнять одни и те же функции, и имеют похожее внутреннее устройство. Однако материнские платы для ноутбука отличаются от системных плат обычного ПК.

Материнские платы для ноутбука отличаются своей миниатюрностью и компактностью. А значит, они должны интегрировать в себе максимальное число всех необходимых для полноценной работы компьютера комплектующих. Иными словами, в случае поломки какой-то из составляющих ноутбука (например, видеокарты или звукового контроллера) осуществить ее замену будет крайне затруднительно

Поэтому особенно важно учитывать эти нюансы, если вы еще не определились с тем, какой именно тип компьютера вы хотите приобрести

Материнские платы для ноутбука: достоинства и недостатки

Неоспоримым достоинством системных карт ноутбуков является способность занимать как можно меньше места.

Это означает, что цена на такие карты и их ремонт будет гораздо выше, чем у их «стационарных» аналогов. Кроме того, материнские платы для ноутбука отличаются плохим теплоотводом. Однако при этом они потребляют меньше электроэнергии.

Как избежать частого ремонта системных плат ноутбука

Имейте в виду: самые передовые материнские платы — для ноутбуков Samsung, Acus, HP, Dell, Acer и многих других — будут встроены, соответственно, в самые новые модели. Поэтому не стоит экономить на приобретении компьютера сейчас, чтобы спустя год или два потратиться на ее замену, так как она уже не будет соответствовать современным техническим требованиям.

Разборка нетбука Asus Eee PC: пошаговая инструкция с фото

Потребуются инструменты:

Крестовые отвертки, подобранные по размеру отверстий в корпусе.
Ювелирные магнитные отвертки – нужны для снятия более мелких деталей и отсоединения комплектующих.
Пластиковая карта или другой тонкий и мягкий кусочек пластика (например, гитарный медиатор) – необходим для того, чтобы поддевать защелки.
Пинцеты – нужны в том случае, если планируется отсоединять шлейфы.

Кстати, почитайте эту статью тоже:
Как зайти в биос и способы разгона нетбуков Асус

разбирать и собирать устройство нужно в одной и той же последовательности;
если винты не поддаются, не нужно закручивать их с усилием
– у нетбуков Eee PC мягкий пластик, который плохо переносит давление и легко деформируется.

Снимать детали нужно в такой последовательности:

Следующий шаг – снять верхнюю крышку. Выкрутите винты нижней панели, затем все винты верхней. После необходимо найти кабель сенсора (если он имеется в вашей модели) и отсоединить его. Защелка сенсора работает по тому же принципу, что и запор клавиатуры. Для того чтобы снять верхнюю крышку, понадобится пластик. Его нужно вставить в разъем запирающего устройства и слегка надавить. Не используйте банковские карты, их можно повредить.

Внимательно выкрутите все винты и положите их отдельно.

Устройство разобрано, можно приступать к ремонту или снять оставшиеся комплектующие.

Несложный ремонт
ноутбука или нетбука можно провести
и самостоятельно в домашних условиях.
Просто большинство пользователей (причем
даже те, кто умеет разбирать системный
блок своего домашнего компьютера) бояться
вскрывать нетбук (ноутбук).

Причина страха
перед вскрытием корпуса этих компактных
устройств понятна. А вдруг я что-нибудь
там поврежу или сломаю?

Ну, что, же. Сейчас
ваши сомнения развеются. Вы наглядно
в картинках увидите реальную историю
мелкого ремонта нетбука asus

(очистка от пыли и смазка кулера, который
начал шуметь при работе).

Небывалая аномальная
жара прошедшего лета наделала много
неприятностей владельцам компьютерной
техники. Она наверняка запомнится многим
из нас:-(

У кого-то при
этой высокой температуре не выдержал
домашний компьютер, у кого-то — ноутбук,
а у кого-то наверное были проблемы и
посерьезней, вроде выхода из строя разнообразного
коммуникационного сетевого оборудования
на предприятии.

Меня летняя жара
тоже не обошла стороной, и в середине
августа мой прослуживший верой и правдой
нетбук ASUS eee
pc 1101ha
стал натужно подвывать
своим единственным кулером, который
переставал жужжать только после ощутимого
постукивания пальцем по корпусу нетбука.

Но через некоторое
время он снова начал шумно кряхтеть.
На работоспособности нетбука это не
сказывалось, но, естественно, доставляло
определенные неудобства при работе,
в результате чего спустя практически
месяц я все-таки решился на попытку
устранить неисправность собственными
руками.

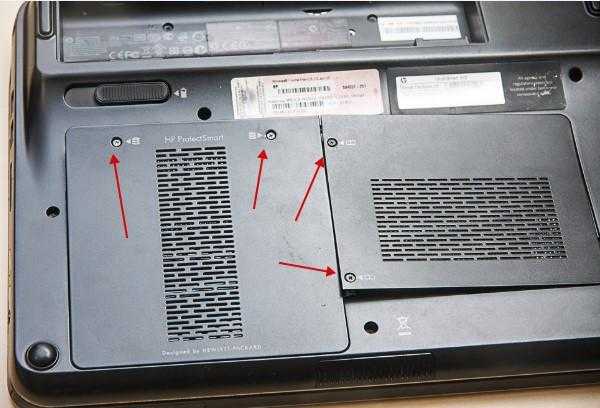

Выкручиваем все видимые болты

Выкручиваем все видимые болты на дне ноутбука. Следует помнить, что болты могут быть разной длины, поэтому есть смысл или запоминать, или отмечать на схеме их расположение, в целях избежать затруднений при обратной сборке прибора.

Вообще, все болты, выкручиваемы при разборке следуют аккуратно складывать и сортировать при этом, для облегчения сборки.

В подавляющем большинстве случаев, для выкручивания болтов из днища вам потребуется или крестовая отвертка, или «звездочка». Нужно быть осторожными при выкручивании плохо поддающихся болтов, очень желательно не повредить шляпку болта, в противном случае вторичное его использование будет сомнительным.

Некоторые болты могут «прятаться» под фирменными наклейками, но так как вопрос гарантии в нашем случае уже не актуален, все наклейки можно снимать. Наличие болтов под той или иной наклейкой определяется простой пальпацией.

Некоторые болты служат для крепления различных защитных пластин, дополнительных крышек, под которыми, в свою очередь могут находиться другие болты. Их тоже необходимо выкрутить (тут как раз пригодится сортировка выкрученных болтов, чтоб при сборке не гадать какой куда идет).

Как можно починить материнскую плату?

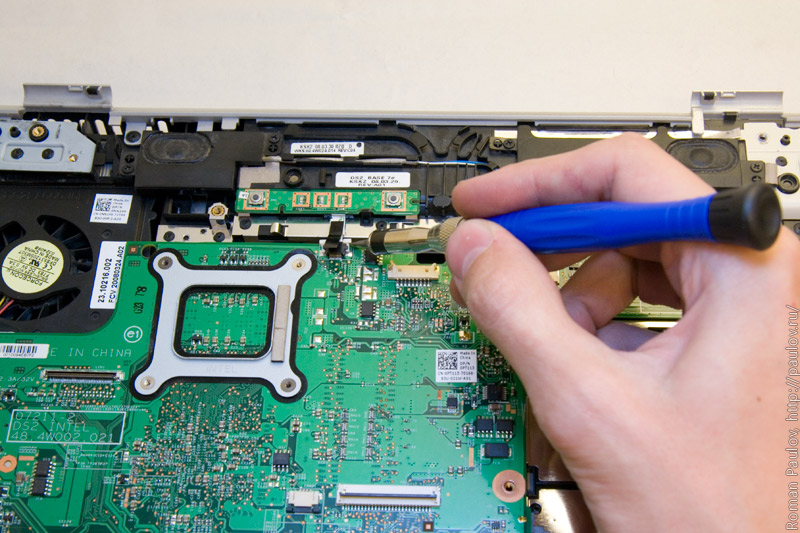

Необходимо аккуратно открутить винты, при разборке стараться не повредить компоненты компьютера, шлейфы.

В некоторых случаях необходимо снимать крышку ноутбука, делать это следует особенно деликатно, чтобы не повредить матрицу (дисплей).

Затем нам необходимо открутить винты крепления жесткого диска. Практически на всех моделях ноутбуков их по 4 штуки.

После этого нам нужно снять ОЗУ, делается это очень просто и легко, без прикладывания каких-либо усилий.

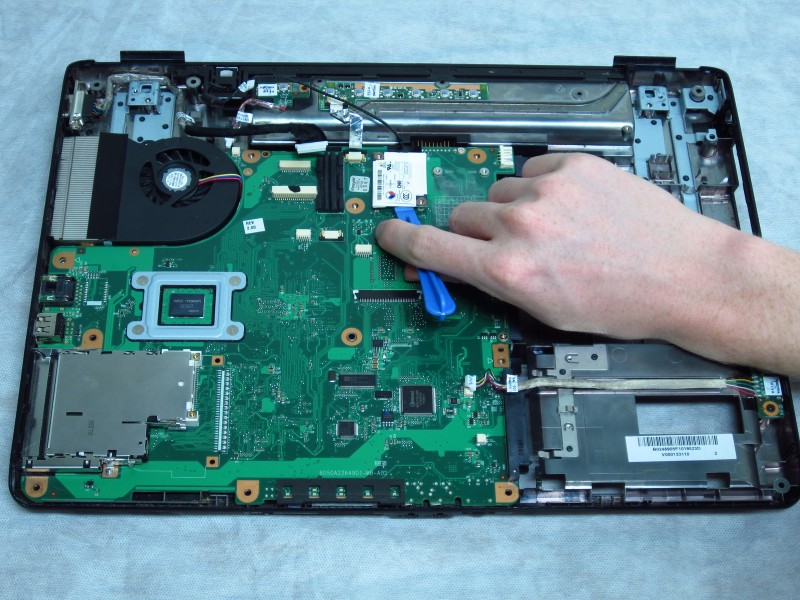

Затем нам нужно снять и отключить от питания плату беспроводной сети WLAN или просто Wi-Fi.

Теперь нам нужно снять и отключить от питания батарейку БИОСА

После всех этих действий вам нужно еще раз проверить, нет ли подводящих проводов к материнской плате ноутбука. Если их нет, то смело вытаскивайте её из пазов.

Теперь мы имеем ноутбук без верхней части корпуса, так и должно быть.

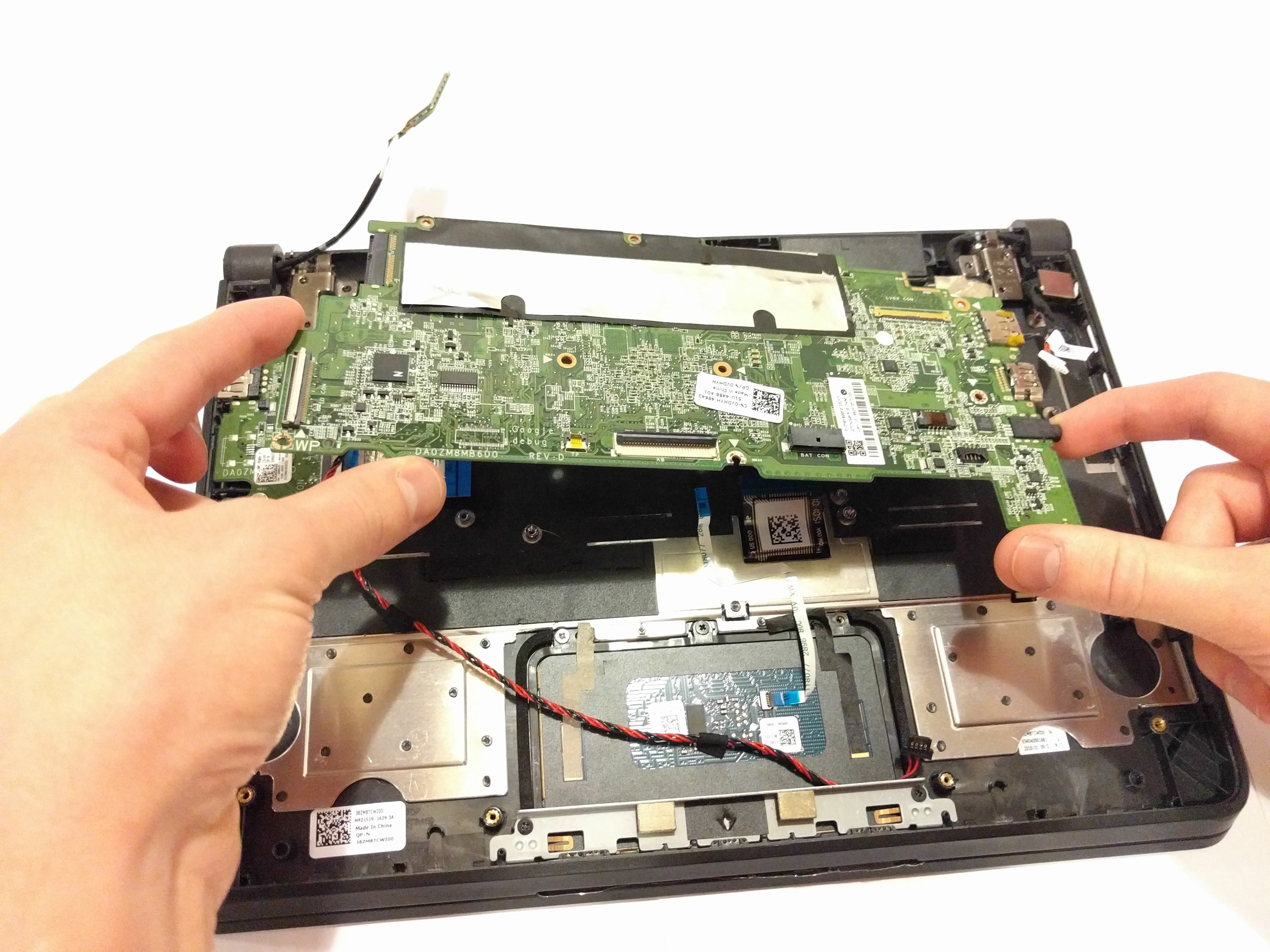

Затем вам нужно перевернуть корпус платой вверх, и тем самым открутить все винты крепления вашей материнской платы.

Теперь мы имеем голую материнскую плату, которую можно нести в ремонт, либо же починить самому, если вы компетентны в этом.

Любой, казалось бы, самый простой ремонт может оказаться проблемным. Даже замена разъема питания потребует разборки лэптопа. Любой вид ремонта вы можете оценить с точки зрения плотности компонентов, трудоемкости и риска.

Замена матрицы в Service 812

Матрицы с физическими неисправностями не подлежат восстановлению — их можно только заменить. Если вам предстоит замена матрицы ноутбука, работы кажутся слишком сложными или вы хотите получить гарантированный результат, обращайтесь к специалистам сервисного центра Service812.

Работаем без посредников. Вы получаете услугу без наценок и максимально оперативно. Если вы принесли ноутбук известного бренда, замена матрицы займет от 40 минут.
Комплектующие в наличии. Вам не придется ждать поставок и надолго расставаться со своим рабочим или домашним ноутбуком.
Бесплатные консультации. Мы отвечаем на ваши вопросы по телефону, в разделе «Вопрос-Ответ» и регулярно делаем полезные публикации для клиентов в соответствующем разделе.
Выполняем все работы по ремонту и обслуживанию ноутбуков известных брендов. Вы можете обратиться к нам с любыми проблемами, включая замену и ремонт клавиатуры, видеокарты, материнской платы, чистку системы охлаждения, замену разъемов на корпусе и другими.
На все виды работ даем гарантию. Вы будете уверены, что получите обратно рабочее устройство, которое будет на 100 % справляться со своими задачами.

Обслуживание ноутбука

Разборка практически завершена, приступаем к обслуживанию. Прежде всего нас интересует система охлаждения. Ее легко обнаружить, кулер системы сложно спутать с чем-то ещё

При выкручивании винтов у процессора обратите внимание, бывает такие винты подписывают цифрами. В таком случае демонтаж необходимо производить строго по очереди, согласно нумерации

Это делается для того, чтоб не допустить на процессор слишком большую нагрузку, способную вывести его из строя.

Выкрутив все винты, снимаем систему охлаждения и сам кулер. Их необходимо очистить от пыли. Делается это с помощью какой-либо кисточки и очень аккуратно. В идеале, ни на кулере, ни на системе охлаждения не должно остаться и следов пыли. Чем лучше вы их очистите, тем больше времени пройдет до необходимости нового обслуживания.

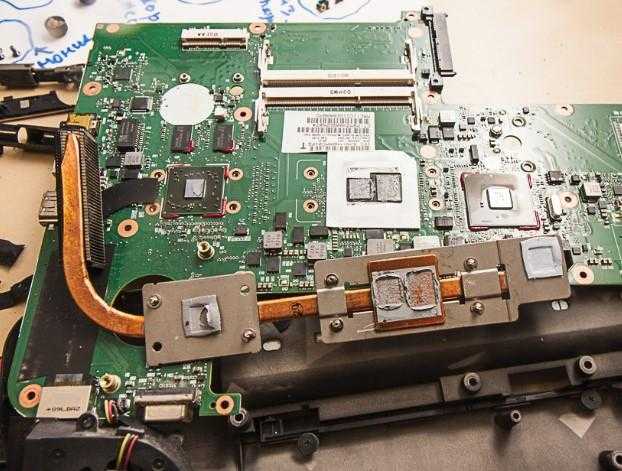

Меняем термопасту на процессоре. Высохшие остатки старой термопасты удаляются с помощью ваты, смоченной в спирте (водка тоже подойдет). Новую термопасту наносим в минимальном количестве ровным слоем по всей поверхности процессора.

Собственно, обслуживание на этом законченно, собираем систему охлаждения обратно. Остальное пространство ноута тоже нужно почистить от пыли, или с помощью той же кисточки, или пылесосом.

Вот и все, собираем ноут в обратном порядке.

Нет ничего сложного в самостоятельной разборке и обслуживания ноутбука, требуется только немного времени, аккуратность и внимательность. Не следует торопиться, займитесь чисткой только когда у вас будет достаточно времени, внимательно запоминайте (а лучше записывайте) какие винты откуда были сняты. И никогда не применяйте силу. Ноутбук должен легко разбираться, если для разборки необходимы усилия, значит или пропущен крепежный болт, или не замечена защелка.

А как правильно заряжать ноутбук, и вообще ухаживать за аккумулятором читайте тут.

Замена материнской платы на ноутбуке

Замена комплектующих что на стационарном ПК, что на лэптопе требует от пользователя некоторых углублённых знаний, навыков и сноровки. О том, как заменить материнскую плату на ноутбуке, пойдёт речь в текущей статье.

Замена системной платы лэптопа

Если из-за критической неисправности или повреждения компьютер не включается и упоминаемое устройство нуждается в замене, или же вы просто решились на апгрейд вашего ноутбука, то в выполнении поставленной задачи нет ничего особо сложного. Процедура демонтажа и установки новой материнской платы совершается без специфических инструментов или оборудования, только если речь не идёт о лэптопах Apple, которые имеют свою специфику.

Перед началом непосредственной процедуры замены старой платы следует уточнить, что в статье будет использоваться лишь пример, а её внешний вид и комплектация могут не только не совпадать с вашей системой, но и быть кардинально отличными. Дополнительно стоит заметить, что к подобной работе с ноутбуком нельзя подходить так, как со стационарным компьютером. В случае лэптопа не получится просто приобрести любую системную плату и быть уверенным, что она подойдёт технически и по размеру. Форм-фактор определённого устройства в нашей ситуации играет решающую роль, и перед выбором какой-либо платы на замену или тем более апгрейда крайне рекомендуем ознакомиться с перечнем совместимых с ней моделей ноутбуков иначе в лучшем случае у вас будут лишние прорези для USB-портов, которых нет. В худшем – материнка просто не войдёт в корпус вашего лэптопа, не говоря уже о корректном подключении всех устройств. Потому вновь настаиваем на предварительной проверке совместимости или приготовлениям к модификации корпуса ноутбука под новые разъёмы и не только, но учтите, что не со всеми внешними оболочками можно такое проделать.

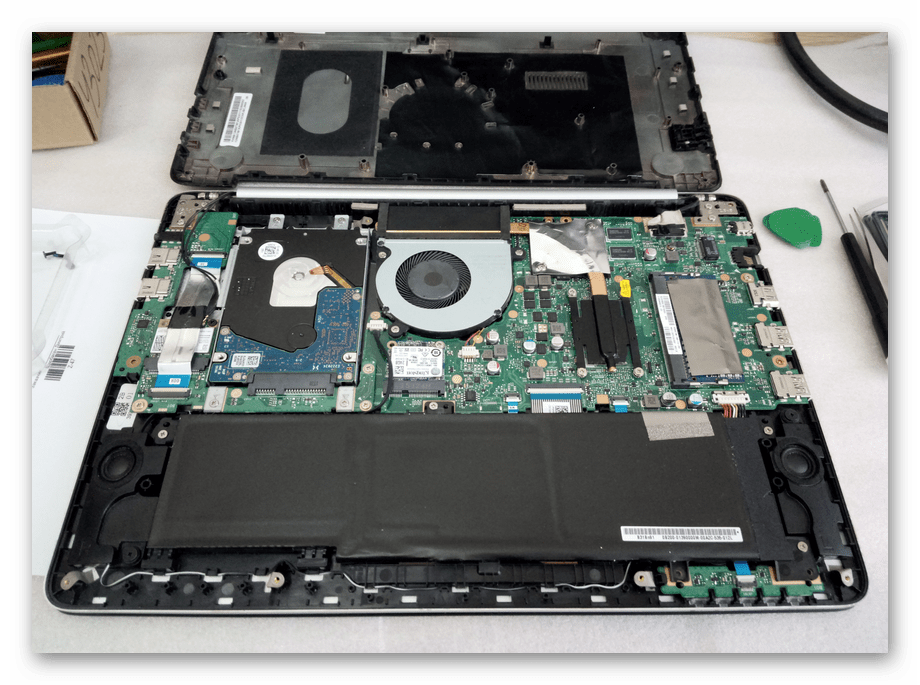

Этап 1: Разборка ноутбука

Прежде чем приступать непосредственно к самой замене, понадобится разобрать лэптоп, сняв его нижнюю крышку, и заполучить доступ к желаемому для смены компоненту. Развёрнуто и поэтапно о том, как разобрать ноутбук, читайте в нашей отдельной статье.

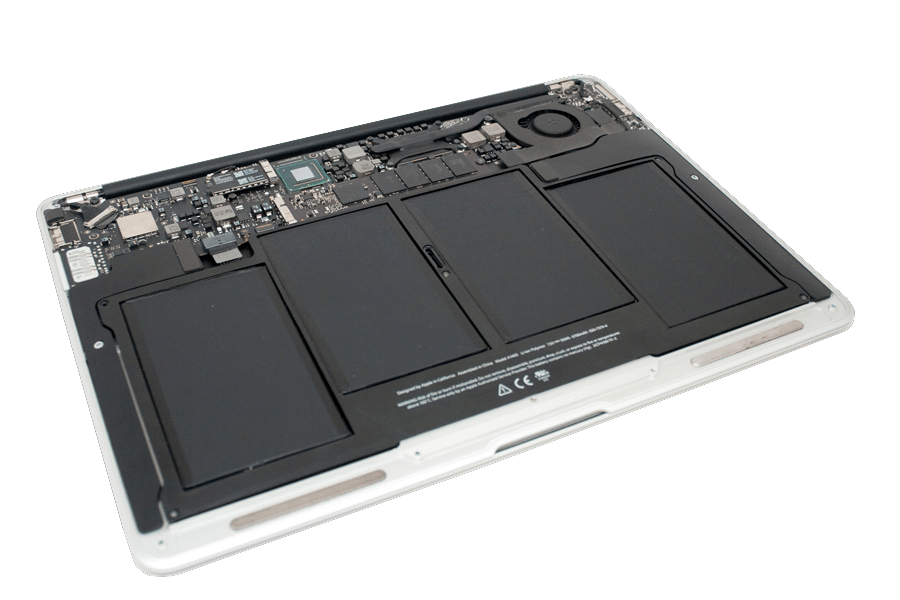

По итогу лэптоп должен предстать перед вами в таком виде, с которым и будет производиться дальнейшая работа:

Этап 2: Демонтаж/монтаж материнской платы

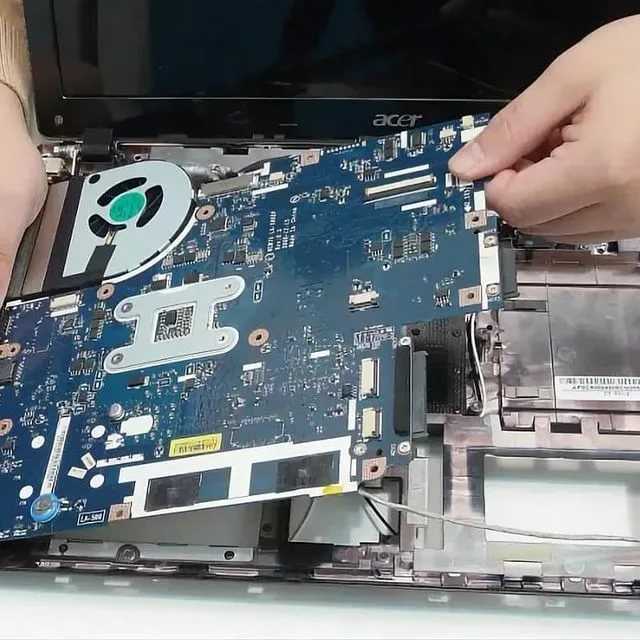

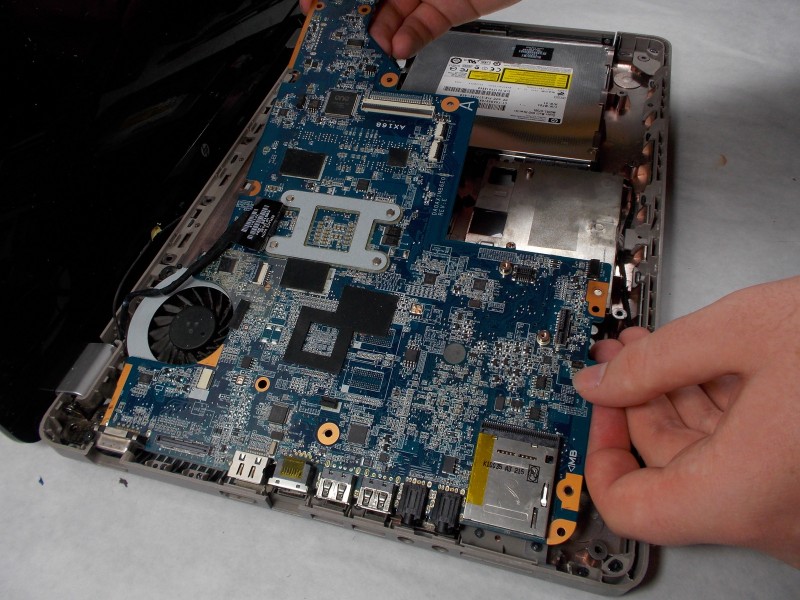

Итак, перед вашими глазами системная плата ноутбука. Сосредоточьтесь, по возможности раздобудьте пинцет (для отделения мелких элементов) и руководствуйтесь следующим общим алгоритмом:

Отделите шлейфы, связывающие элементы системной платы с ноутбуком.
Отсоедините разъёмы, по которым питаются и управляются компоненты ПК.
Раскрутите болты, удерживающие плату.
Отделите болты, крепящие жёсткий диск к ноутбуку, после чего извлеките сам накопитель. Отложите крепления и устройство для последующего монтажа.

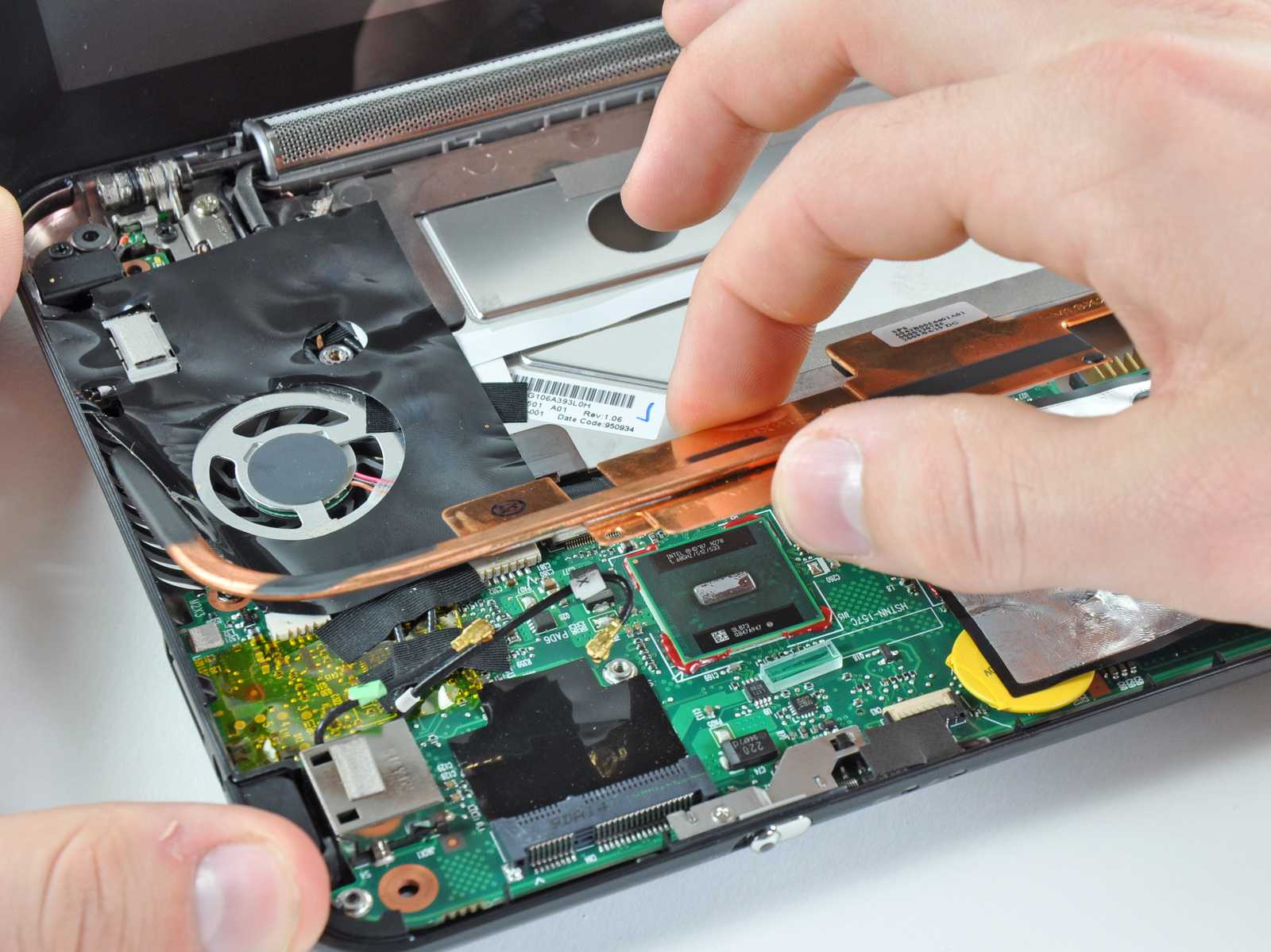

Демонтируйте систему охлаждения, состоящую из одного или нескольких кулеров, а также медных трубок. Учтите, что крепежи и сами элементы системы ещё пригодятся для установки под новую плату.
Демонтируйте процессор, открывшийся из-под медных трубок и/или металлического листа. Он может удерживаться несколькими пронумерованными болтами (откручивайте в порядке обратном их нумерации) или же одним, тогда медленно откручивайте его, пока CPU сам не «выпрыгнет», после чего отложите устройство для последующего монтажа.

После того, как удалось снять комплектующее, настало время для монтажа его замены. Описывать весь процесс установки не имеет смысла, поскольку он диаметрально противоположен демонтажу, и для произведения обратной операции нужно лишь последовательно, прошагать вышеописанный алгоритм от последнего пункта до первого. Уже не снимать болты, разъёмы и крепления, а, наоборот, вкручивать и подсоединять с теми же самими устройствами (процессор, оперативная память, жёсткий диск, охлаждение) то, что было отложено.

По итогу сборки у вас не должно остаться лишних болтов и креплений, не говоря уже о болтающихся кабелях. То есть всё, что идёт от корпуса, должно быть подключено, иначе запуск и нормальная работа портативного компьютера не гарантируется. Но обратная ситуация — когда на материнской плате остаются свободные слоты и разъёмы – нормальна, особенно если вы приобрели новую модификацию стандартной для вашего ноутбука платы или другую, более мощную, но совместимую модель.

Вы ознакомились с обобщённой инструкцией о том, как сменить материнскую плату на ноутбуке. Главное в этом процессе – правильно открыть крышку ноутбука, чтобы получить к ней доступ, после чего, не торопясь, сосредоточенно и последовательно отсоединять материнку от корпуса лэптопа, держа под рукой болты с комплектующими.

Какие элементы ноутбука можно отремонтировать?

Ноутбуки имеют ряд важных элементов, которые очень сложно и дорого исправлять или заменять. К таким частям относится материнская плата и все что на ней находится, в том числе центральный процессор (ЦП) и графический процессор (GPU). Остальные элементы подлежат восстановлению при меньших затратах сил и денег.

Операционная система

Если ваш ноутбук издает нормальный шум, жесткий диск, кажется, работает и включается дисплей, но привычное окно Windows не загружается, проблема может заключаться в сбое операционной системы. В этом случае вы можете попробовать запустить компьютер в безопасном режиме, чтобы диагностировать и по возможности решить проблему. Возможно, причиной некорректной загрузки послужил неправильный драйвер или поврежденный реестр.

Вместо того чтобы тратить часы, пытаясь исправить вашу операционную систему, вероятно, эффективнее и быстрее будет переустановить ее. Перед повторной установкой не забудьте сделать резервную копию всей информации, которая хранится на компьютере. Если у вас нет установочного диска, обратитесь в центр ремонта цифровой техники на сайте http://roket.ru/contacts/.

Жесткий диск

Жесткий диск – это место хранения данных операционной системы и всех файлов, которые вы храните на ноутбуке. Очевидным симптомом неисправности жесткого диска является синий экран. Также о сбоях в его работе могут говорить другие симптомы:

медленная работа компьютера;
частые замирания;
поврежденные данные;
накопление плохих секторов;
странные звуки.

Если вы заметили какие-либо из этих признаков, обязательно создайте резервную копию данных. Иначе через некоторое время жесткий диск может прийти в полную неисправность и уничтожить ценные файлы. После этого вашей единственной надеждой будет оживить жесткий диск на короткое время для резервного копирования данных.

Верный признак, что ваш жесткий диск умер – если дисплей включается, загорается индикатор ноутбука и мигает, но ничего не происходит. Также вы можете увидеть сообщение об ошибке из-за отсутствия основного загрузочного устройства.

Если ноутбук полностью мертв: нет звуков и загорающихся лампочек – проверьте зарядное устройство. Также причиной такого поведения может стать поломка материнской платы или одного из ее компонентов.

Если жесткий диск неисправен, вы можете починить ваш ноутбук, заменив его. Это делается просто. Снимите старый диск, приобретите новый с таким же разъемом (IDE или SATA) и установите его на место прежнего.

12 правил разборки ноутбука для самостоятельного ремонта

Перед разборкой ноутбука и самостоятельным ремонтом изучите доступные материалы по конкретному устройству. Лучше всего для этого подойдет платформа Youtube с соответствующим запросом. Введите запросы по теме и просмотрите видео по разборке именно той модели, с которой придется иметь дело. Будьте готовы к тому, что в любой момент что-то может пойти не так. После сборки ноутбук может не включиться; может перестать работать Wi-Fi, клавиатура, зарядка, USB порты. В старых ноутбуках во время разборки-сборки могут буквально рассыпаться в руках — пластиковые стойки корпуса и защелки. Это нормально. Держите себя в руках
Если правила соблюдали — восстановить лэптоп скорее всего получится.

Важно! Обязательно отсоедините (извлеките) аккумулятор ноутбука. Это профессиональное требование №1, но любители его часто игнорируют
Если забыли и продолжили разборку, готовьтесь, что ноутбук может не включиться никогда. Естественно, что блок питания в этот момент также должен быть отключен.

Подготовьте инструменты (отвертку по размеру) и расходные материалы, которые обязательно понадобятся. Это прежде всего термопаста и термопрокладки. Это важные вещи — не игнорируйте их. При каждом подъеме радиатора системы охлаждения процессора и чипсета — эти расходники должны быть обязательно заменены на свежие. Также может понадобиться пластиковая лопатка для разделения половинок корпуса. Между прочим, это важный инструмент — без него можно испортить внешний вид устройства.

Сохраните важные данные (файлы, пароли) с жесткого диска устройства еще перед разборкой. Никто не может гарантировать сохранность данных после вмешательства любителя.

Подготовьте большое рабочее пространство (можно все делать на полу). Лучше всего в 4-5 раз большее, чем поверхность ноутбука. Запаситесь ручкой и листом бумаги. Так можно вести заметки: помечать куда какие шурупы идут; каким образом соединяются шлейфы; в какой последовательности вскрывается-собирается пластиковый корпус.

Не проводите разборку в очень сухом помещении, особенно с ворсовым напольным покрытием. Разряд статического электричества может вызвать серьезнейшую поломку системной платы любого устройства.

По мере выкручивания болтиков из корпуса ноутбука и внутренних модулей, выкладывайте шурупы схематично, в виде картинки. Таким образом при сборке вам не придется вспоминать, какой болтик и где был вкручен. Это касается ноутбуков, где количество винтовых соединений может достигать 20 и более.

Если какой-то из модулей можно не откручивать — не откручивайте. Сэкономите время и исключите лишнее вмешательство.

Разбирайте ноутбук последовательно
Для правильной разборки полезно несколько раз просмотреть как это делают опытные люди на специализированных ютуб каналах.

Уделите внимание тому, как и где подключены и расположены разъемы на вашем ноутбуке, прежде чем идти дальше и отсоединять их. Всегда обращайте внимание на различные защёлки, фиксаторы, пластиковые детали
Сломать будет просто — найти точно такие же — практически невозможно.

Не торопитесь с самостоятельным ремонтом! Убедитесь, что все шаги сделаны по правилам

Всё идёт как надо — осторожно и с пониманием ситуации.

Если попытка состоятельной разборки, ремонта не удалась — не усугубляйте, обращайтесь к профессионалам. Также стоит поступить, если после разборки-сборки перестал включаться экран ноутбука и не удалось выяснить в чем причина.

Мастера нашей компании отремонтируют ноутбук или компьютер даже в сложных случаях: короткое замыкание, сколы SMD элементов, перегрев, механические повреждения системной платы.

Отсоединение экрана ноутбука

Очень редко встречаются модели, где для доступа к матрице достаточно просто снять защитную боковую рамку. Обычно для этого требуется снять клавиатуру и верхнюю часть корпуса – не забудьте сначала отключить компьютер от сети и извлечь аккумулятор. Затем отсоединяется шлейф от матрицы и можно отсоединить весь блок экрана – он крепится на болтах

При разборке обращайте внимание на винты – они бывают в разных местах разного размера, и раскладывайте их сразу по отдельным кучкам. Рамка экрана крепится несколькими винтами, и кроме того – защелками по всему периметру. Поэтому, открутив винты, нужно приподнять угол рамки и пластиковой лопаткой по периметру отщелкнуть все защелки

Около веб-камеры имеются провода, там будьте очень аккуратны, иначе можно их случайно зацепить и оборвать

Поэтому, открутив винты, нужно приподнять угол рамки и пластиковой лопаткой по периметру отщелкнуть все защелки. Около веб-камеры имеются провода, там будьте очень аккуратны, иначе можно их случайно зацепить и оборвать.

Вообще, поменять матрицу на ноутбуке несложно, если не торопиться и запоминать всю последовательность действий, чтобы потом всё правильно собрать в обратном порядке. И не стоит прилагать излишнюю силу, если что-то не отсоединяется – лучше посмотрите внимательно, возможно, где-то просто не выкручен болтик.

Самое необходимое для успешности предприятия…

Для того чтобы осуществлять ремонт материнских плат своими руками, нужно совсем немного терпения и некоторые базовые знания. Поэтому прежде всего успокойтесь — все у вас получится. Относительно последнего условия — читаем и запоминаем следующее:

Не стоит забывать, что компьютер запитывается от электросети, из чего следует закономерный вывод: нужно соблюдать известные вам (в противном случае необходимо тщательно изучить вопрос) меры безопасности — это главное!
Второе — без крестообразной и обычной отвертки просто не обойтись.
Третье — если вы хотите по максимуму разобраться в том, как осуществляется ремонт материнских плат своими руками, то вам необходимо вооружиться еще и мультиметром.

И перед тем как завершить этот раздел, последнее условие: максимальное внимание и повышенная осторожность в работе. Как видите, перечисленного действительно немного. Впрочем, существует еще один момент, о котором следует упомянуть: компоненты вычислительной системы могут быть повреждены в результате воздействия статического напряжения

Поэтому вашему телу необходимо «разрядиться». Дотроньтесь до неокрашенной части батареи центрального отопления или же прикоснитесь к другому заземленному предмету. В процессе ремонтных работ с ПК периодически повторяйте «разгрузочный сценарий»

Впрочем, существует еще один момент, о котором следует упомянуть: компоненты вычислительной системы могут быть повреждены в результате воздействия статического напряжения. Поэтому вашему телу необходимо «разрядиться». Дотроньтесь до неокрашенной части батареи центрального отопления или же прикоснитесь к другому заземленному предмету. В процессе ремонтных работ с ПК периодически повторяйте «разгрузочный сценарий».

Как заменить материнскую плату на ноутбуке Dell Latitude D500

Разберем ноутбук Dell Latitude D500 и заменим материнскую плату.

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас. Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

Итак, приступим к разборке. Прежде чем начать разборку, выключите ноутбук и извлеките аккумулятор.

Подденьте с одного края панель над клавиатурой небольшой отверткой. Снимите панель над клавиатурой.

Выкрутите два шурупа крепления материнской платы.

Отсоедините шлейф клавиатуры от материнской платы.

Отсоедините видеокабель от материнской платы. Выкрутите три шурупа крепления шарнирных петель монитора.

Осторожно снимите модуль монитора. Чтобы заменить экран, снимать панель дисплея необязательно

Можно производить замену, не разбирая ноутбук на части.

Выкрутите шуруп крепления привода CD/DVD и снимите привод с ноутбука.

Извлеките оба модуля оперативной памяти.

Отсоедините оба антенных кабеля от разъемов на беспроводной сетевой карте и извлеките карту точно так же, как и модули памяти – отогните в разные стороны защелки с обеих сторон сетевой карты, и когда она выдвинется, возьмите ее за края и вытащите из слота

Выкрутите шуруп крепления модуля жесткого диска и снимите модуль с ноутбука.

Выкрутите все шурупы из днища ноутбука.

10.

Выкрутите три шурупа крепления верхней части корпуса.

Отсоедините шлейф тачпада от материнской платы.

11.

Подденьте и снимите верхнюю часть корпуса, как показано на картинке.

12.

Итак, вы сняли верхнюю часть корпуса.

13.

Выкрутите два шурупа из модуля материнской платы.

14.

Теперь нужно снять модуль материнской платы, как показано на картинке ниже.

15.

Будет проще снять модуль материнской платы, если сначала снять крышу отсека батареи энергонезависимой памяти (CMOS)/микросхемы часов.

16.

Итак, вы сняли модуль материнской платы.

17.

Выкрутите 4 шурупа крепления радиатора системы охлаждения процессора.

18.

Снимите радиатор. В нашем случае радиатор забился пылью, и его нужно хорошенько прочистить.

19.

Теперь можно заняться центральным процессором. Разблокируйте разъем процессора, повернув фиксирующий винт в открытое положение

Осторожно извлеките процессор и установите его в разъем на новой материнской плате. Не забудьте заблокировать разъем после установки процессора, иначе ноутбук не включится!

Найти в продаже материнскую плату на замену можно по номеру детали на старой материнской плате. Он обозначен на стикере, приклеенном около слота для модулей памяти. Вторая группа цифр/букв длинного номера – это и есть номер детали.

Разборка завершена. Сборку производить в обратном порядке.
