Преобразование в вектор
DXF или DWG?
Чтобы преобразовать простое изображение в файл, содержащий важные проектные данные и легко редактируемый в САПР, вам потребуется преобразовать растровый рисунок в векторный. С помощью Scan2CAD вы можете выбирать между многочисленными векторными форматами, включая DXF или DWG. Оба формата позволяют вам редактировать отдельные объекты и повторно использовать их, если вы того пожелаете. Это может сэкономить время в будущем при создании файлов САПР с элементами, аналогичными элементам в этом файле. Более того, ни файлы DXF, ни файлы DWG не зависят от разрешения: как бы вы ни увеличивали или уменьшали масштаб; независимо от размера изображения, качество рисунка будет сохранено.
Но в то время как файлы DXF почти повсеместно поддерживаются программами САПР, что делает их идеальными для совместной работы, формат DWG является родным для AutoCAD. Если у вас нет этой программы, не паникуйте — вы все равно сможете просматривать и редактировать DWG без AutoCAD.
Вы можете предпочесть этот формат, если хотите редактировать чертеж, используя собственные объекты AutoCAD, или если вы собираетесь поделиться файлом только с теми, кто использует то же программное обеспечение. Если вы не уверены, какой выбрать, внимательно изучите качества каждого из этих типов векторных файлов. И помните, это не конец света, если вы сделаете это «неправильно»: вы всегда можете преобразовать свой DWG в DXF или наоборот позже.
Как векторизовать рисунок
Независимо от того, хотите ли вы преобразовать отсканированное изображение из формата TIFF или PDF в формат DXF или DWG, процесс один и тот же.
После того, как вы загрузили файл в Scan2CAD, вам нужно выбрать «Тип», чтобы открыть различные параметры. Выбор правильного типа рисунка, например эскиза или контурной карты, гарантирует, что во время преобразования будут применены соответствующие параметры векторизации.
Выберите, какие части растрового изображения вы хотите преобразовать, а затем просто нажмите, чтобы векторизовать их!
Поэкспериментируйте с различными настройками, используя предоставленное окно предварительного просмотра.
Наконец, выберите «Файл» > «Вектор» > «Сохранить как» и выберите нужный формат выходного файла.
Это действительно так быстро и просто! А если у вас есть целая гора печатных копий, которые нужно отсканировать, нет необходимости преобразовывать каждую по отдельности. Используйте инструмент пакетной обработки, чтобы автоматизировать процесс, сохраняя при этом контроль над оптимизацией перед конверсией.
Преобразование отсканированного бумажного рисунка в вектор с помощью Scan2CAD
Ярлыки
автоматизация в СПДС
Адекватные величины уклонов
атрибуты блоков AutoCAD
беспрогонная кровля
библиотека СПДС
блоки AutoCAD
БМЗ
быстромонтируемые здания
вентилируемый фасад
вентилируемый фасад с кассетой
вентфасад
вентфасад фото
водоотвод
водосток
водосточная система
волнистый профнастил
ВСК
ДБН
детали СПДС
дизайн
динамический блок AutoCAD
дистанционные прогоны под углом
извлечение данных в AutoCAD
инструменты AutoCAD
карнизный узел кровли
кассетоны
кассеты фасадные
КМД на прогоны
конструктивное решение кровли
конструктивы по фасадам
Копирование свойств AutoCAD
крепление кровельных прогонов
крепление профнастила
кровельное ограждение
кровельный пирог
кровля
Кровля мансардного этажа
кровля мансарды
ЛСТК
маркер СПДС
металлочерепица
металлочерепица узлы
металлочерепица dwg
монтаж окна в наборной сэндвич-панели
монтаж пароизоляции
мягкая кровля
наборная кровля
наборная сэндвич-панель
настройка СПДС
настройка AutoCAD
несущая кассета
несущий профнастил
несущий профнастил фото
обозначение теплоизоляции на чертежах
обшивка ВСК профнастилом
обшивка кассет PS-панелями фото
объекты СПДС
отделка фасада
отделка фасада профнастилом
ошибки монтажа
параметрические объекты СПДС
пароизоляционная пленка
пароизоляция на кровли
планки на фасад
подсчет планок
подсчет площади
портфолио
примыкание к дымоходу
профнастил
Профнастил в автокаде
профнастил чертеж
размеры в AutoCAD
разработка КМД на тонкостенные прогоны
разрезание сэндвич панели
раскладка кровельных материалов
раскладка металлочерепицы в AutoCAD
раскладка профнастила
раскрой кровли в AutoCAD
расчет кровли
расчет металлочерепицы
С-профиль
саморезы dwg
скачать узлы по металлочерепице
СПДС таблицы
СПДС GraphiCS
стеновая кассета
Стеновое ограждение
сэндвич панель
теплоизоляция
теплотехнический расчет
Типовая технологическая карта
тонкостенные профили
узел выравнивания колонны
узел кровельного пирога
узел металлочерепица
узел примыкания к стене
узел примыкания металлочерепицы
узел устройства воронки
узел устройства ендовы
узел устройства окна
узлы в автокаде
узлы по кровле
узлы по кровле dwg
узлы по фасадам в AutoCAD
узлы сэндвич-панелей
узлы dwg
уроки СПДС
уроки AutoCAD
уроки SketchUp
утепление кровли
фальцевая кровля
фальцевые панели
фасад с утеплением
фасадные панели
фасадные панели фото
функции AutoCAD
хитрости AutoCAD
холоднокатаные оцинкованные профили
чертеж кассеты
чертежи в dwg
чертежи PS-панелей
шаблон отчета СПДС
шаблон СПДС
AutoCAD и СПДС
Download
KeyShot
PS-панели
SketchUp
Z-профиль

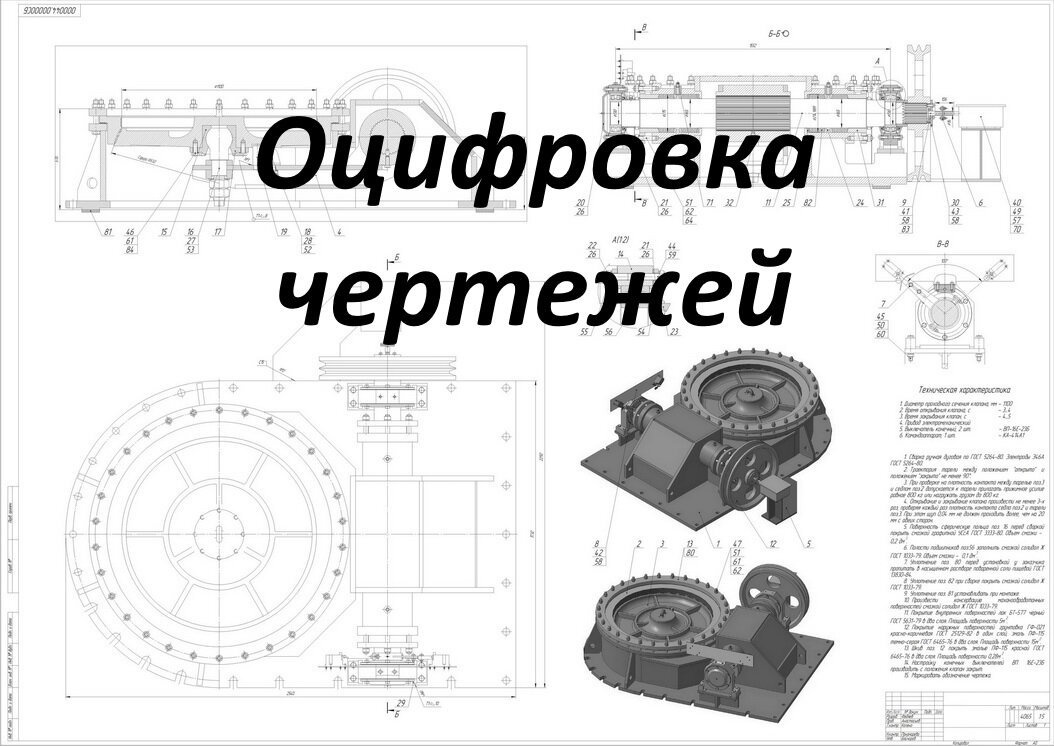

Методы оцифровки
Чтобы перевести некий документ, имеющийся на бумажном носителе, в векторный формат применяют два метода:
- первый метод предполагает использование специальных программ, которые распознают линии на чертеже, к таким программам относятся Autodwg, VectorMagic и другие;
- чертежи оцифровываются вручную, то есть специалисты перечерчивают их по сканированным подложкам.
Обычно эти методы совмещаются, чтобы оптимизировать процесс. Качество первого этапа во многом зависит от оригинала, чем он лучше, тем проще программе будет его распознать. Наиболее приближенным к идеальному будет вариант оцифровки по файлу pdf, а самым сложным – по сканированному листу с многолетней историей, который имеет потертости, сгибы и дыры. Программа будет сбиваться на этих элементах, пытаясь их распознать как набор линий, может появиться огромное количество ненужных элементов.
После завершения работы оценивается результат, и вручную вносятся корректировки в тех местах, где распознавание было неверным.
Бывают случаи, когда распознанный машиной вариант настолько далек от оригинала, что проще перечертить заново. Для этого в программе Компас или Автокад вставляют нужный отсканированный лист, подгоняют его под требуемые размеры. Активность нулевого слоя блокируется, чтобы он не мешал при выделении и переносе элементов. На основании этой подложки вычерчивается новый чертеж в новом слое. После окончания работы подложка удаляется.
Рисунок 2. Программы допускают множество ошибок при оцифровке, поэтому проверка требует в любом случае. Автор24 — интернет-биржа студенческих работ
Для выполнения оцифровки многие фирмы предлагают свои услуги, обычно стоимость оцифровки листа зависит от его заполненности и качества оригинала. Время на оцифровку одного листа также может быть различным, но при высоком уровне работы с программой обычные планы небольших зданий можно перечертить за 2-3 рабочих дня. В период летней практике задачи по оцифровке чертежей зачастую перекладывают на плечи студентов, эта задача позволяет набраться нужного опыта и еще раз попрактиковаться в работе в Автокад.
Помимо собственно самой процедуры оцифровки важно понять и разобраться, что именно представлено на чертеже. Даже несколько лишних линий могут изменить суть и повлечь за собой следующие ошибки
Поэтому после выполнения оцифровки нужно внимательно сличить оригинал и векторную версию и выявить имеющиеся ошибки и неточности.
Оцифровать распечатанную БИМ-модель также пока технически невозможно, чтобы перевести чертеж в Ревит, потребуется сначала перерисовать его по подложке, а затем определить высоту уровня стен и разместить окна, перекрытия, остальные этажи и кровлю.
Средства гибридного редактирования, внедренные в AutoCAD
Системы автоматизированного проектирования на базе AutoCAD являются самыми распространенными не только в нашей стране, но и во всем мире. Неслучайно первые приложения, которые позволяли редактировать и векторизовать растровые изображения внутри AutoCAD, были разработаны еще для 12-й версии этого пакета.
В то время AutoCAD еще не работал с растром. Приходилось искать обходные пути, что значительно снижало быстродействие и не давало возможности в полной мере совместить растровую и векторную технологии. Недостаточные вычислительные мощности персональных компьютеров создавали дополнительные трудности.
Когда же в 14-й версии появились стандартные средства загрузки растровых изображений, появилась возможность полностью реализовать гибридную технологию внутри AutoCAD. Заметим, что к моменту выхода 14-й версии, Pentium стал стандартом для компьютеров, на которых предполагалось работать с графикой, что положительно сказалось на быстродействии растровых операций и скорости векторизации.
Приложение RasterDesk реализует все возможности гибридной технологии внутри AutoCAD. Сочетание мощного векторного редактирования, средств адаптации, пакетной обработки AutoCAD и средств коррекции растра, интеллектуального растрового выбора, векторизации и растеризации создает высокоэффективную среду обработки сканированных материалов. Различия между растром и векторами становятся практически незаметны. Например, можно выбрать растровую окружность, указав ее курсором мыши, добавить растровый отрезок, а затем применить к полученному растровому выбору обычные команды векторного редактирования AutoCAD — MOVE, ROTATE, ALIGN.
Интеграция средств гибридного редактирования и автоматизированного проектирования дала качественно новые возможности применения сканированной документации. Растровую графику можно не только быстро и качественно редактировать, но и работать с ней в автоматизированных системах, построенных на базе AutoCAD. Главным является оптимальное соотношение затраченного времени и достигнутого результата. Даже не проводя полной векторизации, можно добиться значительной автоматизации проектных работ.
Пример из жизни. Завод «Салют», отдел главного технолога. Несколько опытных инженеров до сих пор чертят вручную. Специалисты помоложе, быстро освоившие и AutoCAD и Genius, создали библиотеку параметрических моделей стандартных узлов. После того как в отделе появился широкоформатный сканер и RasterDesk, стала возможной технология, позволившая резко поднять производительность труда. Стандартная задача — изготовление нескольких чертежей, различающихся вариантами исполнения одного или нескольких узлов, теперь решается так. Сначала технолог чертит на кульмане один из вариантов, чертеж сканируется и загружается в RasterDesk. Дальше все просто: удаляется растровый мусор, сглаживаются линии, рамка и штамп заменяются на векторные блоки, удаляются варьируемые детали чертежа. Вместо них вставляются параметрические модели стандартных узлов из библиотеки Genius. Достаточно изменить параметры, и готов новый чертеж, и следующий, и десятый. Скорость изготовления ограничивается только возможностями плоттера.
Это, конечно, частный, но показательный пример использования гибридной технологии. Сейчас уже многие российские предприятия начинают путь к автоматизированному проектированию с использования сканированных бумажных чертежей. Как показывает практика, это позволяет резко поднять производительность труда и получить реальный выигрыш уже на первом этапе внедрения компьютерной технологии. Такой подход дает возможность использовать и знания опытных специалистов, и компьютерные навыки их молодых коллег.
Abke Vector
Тип: бесплатная
Описание:
Испытательная версия программы для векторизации растровых (цифровых) изображений в вектографы (такие как: Adobe Illustrator, Macromedia Freehand, или CorelDraw, AutoCAD, TigerCAD, IronCAD и т.д.) в стилевых линиях и сохранении результатов в DXF файл. Данная программа делает невозможным импортировать и редактировать логотип вашей компании, идиограф или другую картинку (.tiff, .jpeg, .bmp и т.д.) в ваше собственное векторное изображение и позволит вам поменять цвет и отредактировать отдельные элементы с легкостью. Основные характеристики ABLE VECTOR:
— Векторизирует символы (буквы) в растровые изображения, на любом языке.
— Может определить нерегулярные объекты для векторизации в случайном режиме.
— Может конвертировать изображения в большинстве форматов.
Извлечение текста из чертежа с помощью TransTools for AutoCAD
Чтобы извлечь из чертежа текст, необходимо запустить макрос извлечения текста, входящий в состав TransTools for AutoCAD. Для этого выберите меню Сервис – Макросы – Макросы… и выберите из списка первый макрос «Trans_CollectUniqueValues», а затем нажмите кнопку «Выполнить».
Вы увидите следующее окно.
При выборе Опции №1 приложение извлекает весь текст из каждого листа, отмеченного галочкой. В данном случае это как раз то, что нам нужно – нам всего лишь необходимо поставить галочки напротив листов «ISO A1» и «Model». Если в модели находится много лишнего текста, то нам нужно воспользоваться Опцией №2 (извлечение текста из выделенных объектов). Подробная информация о том, как использовать данную опцию, приведена в инструкции, прилагающейся к TransTools for AutoCAD, а также имеется на следующей странице.
По умолчанию из чертежа извлекаются только уникальные текстовые надписи без дублей (повторов). Если вам необходимо подсчитать объем всего текста вместе с дублями, включите галочку «Export all text (including repetitions) for calculating statistics». При использовании данного параметра следует помнить, что при подстановке перевода в чертеж из таблицы переводов, в которой есть дубли, TransTools for AutoCAD использует перевод самого последнего из имеющихся повторов, т.е. игнорирует другие переводы. Если в вашем чертеже есть повторяющиеся надписи, которые переводятся по-разному, вам потребуется исправить перевод непосредственно в программе AutoCAD после замены исходного текста переводом.
В разделе Translation Table Format нажмите кнопку «Modify» и проверьте, что в качестве формата выбран параметр Word, а также выберите CAT-программу, с помощью которой будет выполняться перевод. Если CAT-программа использоваться не будет, укажите «Do not prepare (no CAT tool)».
Чтобы созданные файлы сохранялись под тем же именем и в той же директории, что и файл чертежа, включите галочку «Automatically save generated table in drawing’s folder».
Наконец, нажмите кнопку «Start». Через некоторое время будет создан новый документ формата Word и автоматически открыт в программе Microsoft Word. Переключитесь в Word, чтобы посмотреть только что созданный документ.
Документ содержит таблицу переводов с двумя или четырьмя столбцами (если выбрана опция «Text information (layer, type)» в разделе «Translation Table Format»). В столбце Translation продублирован исходный текст – именно этот столбец необходимо перевести.
Как видно на снимке экрана, некоторые извлеченные надписи, например «TS 3010», переводить не нужно, поэтому вы можете удалить их из таблицы перед началом перевода. Также в таблице вы можете обнаружить строки со странным текстом.
Очевидно, что эти отдельные буквы – часть вертикальной надписи («REVISION» – последняя буква «I» пропущена, т.к. из таблицы исключены дубли). В подобных случаях нужно удалить такие строки из таблицы и перевести надпись непосредственно в чертеже после подстановки перевода. При наличии на чертеже сложных текстовых блоков со специальными символами и форматированием в тексте будут содержаться специальные коды:
- коды форматирования, указанные бордовым цветом (напр., \H2x;\L);
- код \P для обозначения разрыва абзаца или перехода на следующую строку;
- код <tab/> для обозначения знака табуляции;
- код %%D для обозначения знака диаметра.
При подготовке документа для определенной CAT-программы текст, не подлежащий переводу (например, текст в столбце Source), помечается специальным форматированием, которое игнорирует ваша CAT-программа. Для программ memoQ, SDL Trados Studio и Wordfast Pro используются специальные стили tw4winExternal и tw4winInternal, тогда как для других программ используется параметр шрифта «скрытый текст». При этом коды форматирования (указанные бордовым цветом) помечаются таким образом, что при загрузке в CAT-программу они превращаются в теги.
Если при открытии документа Word в первом столбце отсутствует текст, включите отображение скрытого текста в параметрах программы Word: перейдите во вкладку «Файл», нажмите кнопку «Параметры», выберите параметр «Экран» в списке слева, а затем включите галочку «Скрытый текст».
Если вы забыли объединить некоторые однострочные текстовые блоки в многострочные блоки, вы можете переместить строки таблицы таким образом, чтобы отдельные кусочки предложения располагались друг за другом в правильном порядке. Для этого выделяйте ту или иную строку, вырезайте в буфер обмена, а затем вставляйте в нужное место таблицы. Итак, мы подготовили таблицу к переводу. Теперь давайте загрузим ее в нашу CAT-программу.
Как заказать оцифровку чертежей?
Как выполняется векторизация чертежей?
Векторизация чертежей производится в программах AutoCAD или Компас, на ваше усмотрение. Оцифровка
всех чертежей выполняется вручную, то есть, чертёж, по сути, выполняется заново. Вручную перерисовываются все линии, проставляются размеры, наносятся надписи, устраняются дефекты и не точности сканирования.
Для векторизации чертежей не используется никаких специальных утилит, которые бы автоматизировали процесс оцифровки. Таких утилит просто нет в природе. Существующий софт для так называемой автоматической векторизации чертежей, не справляются с этой задачей. После оцифровки чертежей таким способом, потребуется ещё больше времени на исправление ошибок, чем на изготовление чертежа заново.
Есть возможность конвертировать оцифрованные чертежи
в форматы других чертёжных программ, если это требуется и технически возможно. После выполнения заказа, Вы получаете результат в Компасе (.cdw) или AutoCAD’е (.dwg), а также, для удобства просмотра и печати, получаете документы в формате PDF и JPG (картинки).
Сколько стоит векторизация чертежей?
Цена на векторизацию зависит от качества предоставленного материала и плотности линий.
Влияние качества исходников на конечную стоимость. От качества предоставленных исходных изображений напрямую зависит стоимость выполнения работы. Если снимок или скан сделан некачественно, то цена оцифровки такого изображения будет выше, чем векторизация
качественно снятой копии. Некачественные копии чертежей — такие снимки или сканы, на которых прямые – становятся кривыми, горизонтали – не перпендикулярны вертикалям, плохо различимы надписи, размеры и т.п.
Примеры оцифрованных чертежей
Примеры оцифрованных чертежей Вы можете найти на странице . Ниже приведены 2 примера чертежей после векторизации. Для увеличения – кликните на картинку.
Векторизация чертежей — это процесс форматирования растровых изображений и сканов чертежей в векторные. Векторизация позволяет редактировать, использовать и хранить чертежи на переносных запоминающих устройствах.
При увеличении стандартного скана чертежей, изображение начинает ухудшаться. Это является недостатком растровых изображений. Векторные чертежи позволяют увеличивать и редактировать картинку без потери качества. И чтобы перенести чертеж в цифровой формат и при этом достичь высокого разрешения изображений, необходимо выполнять векторизацию с помощью специальных программ (AutoCAD, КОМПАС, SolidWorks и др.).
ПО AutoCAD — это лучшее и самое точное на сегодняшний день программное средство, позволяющее открывать и читать чертежи из любой векторной программы. Именно в этом формате мы предоставляем заказчику готовый векторный чертеж.
Процесс векторизации условно можно разделить на следующие этапы:
Фотографирование исходных чертежей и получение их сканов/PDF файлов
Оцифровка чертежа (вручную или посредством специализированного ПО). — Форматирование, устранение ошибок и обработка результата
Выдача клиенту чертежей в электронном формате
Среди преимуществ векторизации выделяют:
1. Возможность распечатки чертежей в больших размерах без потери качества.
2. Устранение недостатков и ошибок, во время корректировки чертежа.
3. Проведение презентаций, создание 3D моделей, отправка и редактирование чертежей без предварительной распечатки.
Подготовка чертежа к переводу
Итак, мы выяснили, где находится подлежащий переводу текст. Теперь нужно подготовить чертеж к переводу. Для этого вам нужно проверить, есть ли на чертеже предложения, разбитые на несколько однострочных текстовых блоков, и объединить такие однострочные блоки в многострочные. Это можно сделать двумя разными способами:
Поводите мышкой по всем листам и переводимым участкам модели. Однострочные блоки будут подсвечиваться по отдельности и во всплывающей подсказке будет надпись «Текст».
Извлеките текст из чертежа с помощью TransTools for AutoCAD (см. далее), включив опцию «Include text information (layer, type)», и в сохраненном файле проверьте, есть ли строки с параметром «Text» в третьем столбце. Проверьте, есть ли среди таких строк «кусочки» предложений (как на снимке экрана выше).
Итак, мы обнаружили два однострочных текстовых блока, которые требуется объединить. Прежде чем объединить их, эти блоки нужно выделить. Для этого подведите курсор к первому блоку, щелкните по нему левой кнопкой мыши (он «выделится»), затем щелкните по второму блоку (он также выделится)
Обратите внимание, что, в отличие от других программ, для выделения нескольких разрозненных объектов в программе AutoCAD не нужно держать нажатой клавишу Ctrl или Shift, а для отмены выделения используется клавиша Escape
Когда оба блока выделены, нажмите меню Express – Text – Convert Text to Mtext (эта команда является частью приложения Express Tools, о котором шла речь ранее).
Блоки будут объединены в единый многострочный блок.
Данную команду можно также запустить через командную строку AutoCAD, для этого введите «txt2mtxt» (без кавычек) и нажмите клавишу Enter. Если на чертеже много однострочных текстовых блоков, которые нужно объединить, вы можете ускорить процесс. После того, как вы успешно объединили блоки с помощью данной команды, нажмите клавишу Enter для повторения предыдущей команды, выберите объединяемые блоки и нажмите клавишу Enter для их объединения. Сохраните чертеж. Теперь все готово к извлечению текста из чертежа.
Настройка параметров печати
Поле «Набор параметров листа»
В этом поле задается имя набора параметров печати листа, иначе говоря, будет создан шаблон. По умолчанию в открытом окне будет отображаться значение <нет>, чтобы создать новый набор, нужно нажать кнопку «Добавить». После этого действия откроется небольшое окошко (рис. 3) с единственным полем ввода текста — это и будет наименование шаблона.
Рис. 3. Создание нового набора настроек
Поле «Принтер/плоттер»
Как в Автокаде сохранить в JPEG? Правильно, выбрать именно этот формат. В текущем поле следует выбрать оборудование вывода графического материала. Здесь можно выбрать как настоящее физическое устройство (принтер или плоттер) для реальной печати, так и виртуальные принтеры, которые являются по сути своими конвертерами. В списке оборудований можно выбрать как формат PDF, так и графические аналоги формата JPEG или PNG, но нас интересует именно первый вариант, поэтому нужно выбрать предустановленный Автокадом вариант «PublishToWeb JPG» (рис. 4). После выбора устройства может появиться всплывающее окно (рис. 5), сообщающее, что есть несоответствие форматов листа. Его можно смело проигнорировать, так как все параметры разрешений изображения выставятся позже.
Рис. 4. Выбор устройства для вывода JPEG
Рис. 5. Установка размера листа для изображения
Поле «Формат»
В текущем поле представлен список доступных разрешений для будущих изображений (рис. 6). Чем выше показатели — тем больший вес будет иметь изображение, но и более четким по качеству. Для наилучшего результата можно выбрать наибольший размер. В случае необходимости, конечную картинку можно будет дополнительно сжать, чтобы файл имел меньший вес.
Рис. 6. Список доступных разрешений будущей картинки
Поле «Область печати»
Как в Автокаде сохранить в JPEG определенную зону модели или чертежа? В поле «Область печати» (рис. 7) можно указать то, каким образом будет производиться считывания изображения. В списке представлены следующие варианты:
- Вид. Создание изображения на заранее настроенном виде модели.
- Границы. Печать той части чертежа, которая в данный момент содержит объекты. Печатаются все объекты текущего пространства. Чертеж может быть регенерирован для пересчета границ перед печатью.
- Лимиты. При выводе на печать листа распечатываются все объекты в пределах печатаемой области для указанного формата листа начиная с точки, вычисленной относительно координат 0,0 в листе. При выводе на печать из вкладки «Модель» распечатывается вся область рисования, определяемая границами сетки. Если вид на текущем видовом экране отличается от вида в плане, параметр работает аналогично параметру «Границы».
- Рамка. Вывод фрагмента, выделенный рамкой самим пользователем.
- Экран. Вывод изображения так, как отображена модель на текущем экране.
Рис. 7. Выбор области печати
Поле «Смещение от начала»
В поле представлены две координаты — X, Y. С указанием значений выставляется выбранная область печати на формате. Лучше всего использовать опцию «Центрировать», чтобы фрагмент был в центре формата (рис. 8). На превью прекрасно видны параметры, заданные в этом поле.
Рис. 8. Смещение изображения на формате
Поле «Таблица стилей печати»
Говоря о том, как в Автокаде сохранить в JPEG, следует упомянуть, что изображение может быть как черно-белым (monochrome), так и цветным (acad). Настройки этих параметров находятся как раз в поле «Таблица стилей печати» (рис. 9), которое представляет из себя лишь список.
Рис. 9. Поле «Таблица стилей печати»
Поле «Масштаб печати»
Как в Автокаде сохранить в JPEG в нужном масштабе? Этот вопрос решаем благодаря полю «Масштаб печати». Если этот параметр совершенно не важен, то можно просто поставить галочку «Вписать», если же критично, то вручную подобрать не составит труда.
Рис. 10. Выбор масштаба изображения
Поле «Параметры печати»
В этом поле галочками включаются и отключаются разные параметры изображения (рис. 11).
Рис. 11. Поле «Параметры печати»
