Как перевести чертеж из autocad в компас?

Возможности программного обеспечения AutoCAD

Одной из основных возможностей AutoCAD является создание точных и детализированных чертежей. Благодаря широкому набору инструментов для рисования, пользователи могут создавать линии, кривые, окружности и другие геометрические фигуры с высокой точностью. Кроме того, AutoCAD позволяет использовать различные шаблоны и символы для создания стандартных элементов чертежа.

AutoCAD также предоставляет возможность создания трехмерных моделей. С помощью различных инструментов моделирования, пользователи могут создавать 3D объекты с высокой степенью детализации. Кроме того, AutoCAD позволяет добавлять материалы и текстуры к объектам, что позволяет создавать реалистичные модели.

Программное обеспечение AutoCAD также обладает мощными функциями аннотации и масштабирования. Пользователи могут добавлять текстовые и размерные элементы к чертежам, чтобы обозначить размеры и пространственные отношения объектов. Кроме того, AutoCAD позволяет создавать масштабируемые чертежи, что облегчает работу с большими проектами и позволяет легко масштабировать чертежи при необходимости.

AutoCAD также поддерживает возможность создания и редактирования блоков. Блоки — это группы объектов, которые могут быть сохранены и повторно использованы в чертеже. Это позволяет повысить эффективность работы и сократить время, затрачиваемое на редактирование чертежа. Кроме того, AutoCAD предоставляет возможность создания динамических блоков, которые могут быть настроены для автоматического изменения в зависимости от параметров.

Возможности AutoCAD	Описание
Рисование и моделирование	Создание точных и детализированных чертежей и трехмерных моделей
Аннотация и масштабирование	Добавление текстовых и размерных элементов к чертежам, создание масштабируемых чертежей
Создание и редактирование блоков	Создание групп объектов и повторное использование, создание динамических блоков

В целом, AutoCAD предлагает множество возможностей для создания и редактирования чертежей и моделей. Благодаря своей мощности и функциональности, AutoCAD является популярным инструментом для работы в области архитектуры, инженерного проектирования и других отраслей, где требуется создание высококачественных технических чертежей и моделей.

Хотите перевести файл из AutoCAD в компас? Рассмотрим основные форматы файлов AutoCAD, которые могут быть полезными при таком переводе:

DXF (Drawing Exchange Format) – этот формат также используется для обмена данными между AutoCAD и другими программами. Файлы DXF содержат геометрическую информацию о чертеже, но не включают текстовую информацию и некоторые другие данные, присутствующие в файлах DWG.

DWT (Drawing Template) – это шаблон чертежа, который может быть использован для создания новых файлов AutoCAD. Он содержит базовые настройки, слои, стили и другие параметры, которые будут применены к новому чертежу.

CTB (Color Table) – это таблица цветов, которая определяет соответствие цветовых значений в чертеже с физическими цветами, используемыми при печати. Файлы CTB могут быть назначены к чертежам и контролируют внешний вид печати.

PCP (Plot Configuration File) – это файл конфигурации печати, который содержит информацию о настройках печати, таких как размер бумаги, масштаб, ориентация и другие параметры. Файлы PCP позволяют быстро настроить печать чертежей без необходимости вручную вводить каждую настройку.

PLT (Plot File) – это графический файл, содержащий векторную информацию о чертеже. Файлы PLT могут быть использованы для печати чертежей без необходимости обладать AutoCAD или Компасом.

Компас может открыть файлы AutoCAD в форматах DWG и DXF. Вы можете экспортировать файл из AutoCAD в один из этих форматов и затем открыть его в Компасе для редактирования и просмотра. Однако, обратно, из Компаса в AutoCAD, сохранение файла будет возможно только в формате DXF.

Перенос чертежей из AutoCAD в Компас-3D

Сейчас одной из самых популярных программ для черчения и моделирования по праву считается AutoCAD, однако не все пользователи имеют возможность или желание задействовать именно эту САПР (Систему Автоматизированного Проектирования). Связано это с требованиями работодателя или личными причинами. Самым популярным аналогом Автокада от отечественного разработчика выступает Компас-3D, предоставляя юзерам примерно такой же набор функций и инструментов. Иногда обладатели такого ПО сталкиваются с надобностью переноса своих чертежей, с чем мы и хотим помочь разобраться в рамках сегодняшней статьи.

Выбор формата для сохранения

Первоочередно потребуется определиться с подходящим форматом, который будет использоваться для сохранения готового проекта в AutoCAD. Сейчас целесообразно рассматривать только три варианта, полностью поддерживающиеся в Компас и не вызывающие каких-либо проблем.

DWG — основной формат систем автоматизированного проектирования. Он является универсальным и стандартизирован, потому совместим практически со всеми подобными программами, в том числе и с Компас-3D. Это расширение является закрытым, потому его чтение и запись иногда вызывает трудности у разработчиков различного софта, что сказывается и на непосредственной поддержке данного типа;
DXF — открытый формат, который практически ничем не отличается от упомянутого выше. Однако некоторые пользователи имеют субъективное мнение о том, что DWG сохраняет чертеж в более качественном виде, делая картинку приятной для глаз. Обычно популярные САПР поддерживают одновременно DXF и DWG, в том числе и Компас-3D, потому нет особой разницы в выборе при сохранении;
ACIS или CAT (Standard ACIS Text) — используется для сохранения одной 3D-модели в текстовом варианте, что делает возможным просмотр содержимого через текстовый редактор. AutoCAD или Компас-3D конвертируют код, что позволяет получить полноценную фигуру на рабочую область и продолжить ее редактирование. Данное расширение выбирается при сохранении только в крайне редких случаях, когда речь идет о распространении объектов при создании крупного коммерческого проекта.

Переносим чертежи из AutoCAD в Компас-3D

Теперь, когда вы знакомы со списком поддерживаемых файлов, можно смело приступать непосредственно к переносу имеющихся чертежей. Делается это достаточно быстро и просто с помощью одного из двух доступных методов. Мы советуем ознакомиться поочередно с ними двумя, чтобы выбрать наиболее подходящий и в дальнейшем воплотить его в жизнь.

Способ 1: Стандартное сохранение

Стандартное сохранение файлов — самый распространенный метод, которым пользуется большинство юзеров. Его преимущество заключается только в том, что вы можете выбрать один из большого количества типов файлов DWG или DXF для разных версий AutoCAD. Однако к Компас-3D это никак не относится, ведь он корректно работает абсолютно со всеми версиями данных форматов. Потому для успешного сохранения потребуется выполнить такие действия:

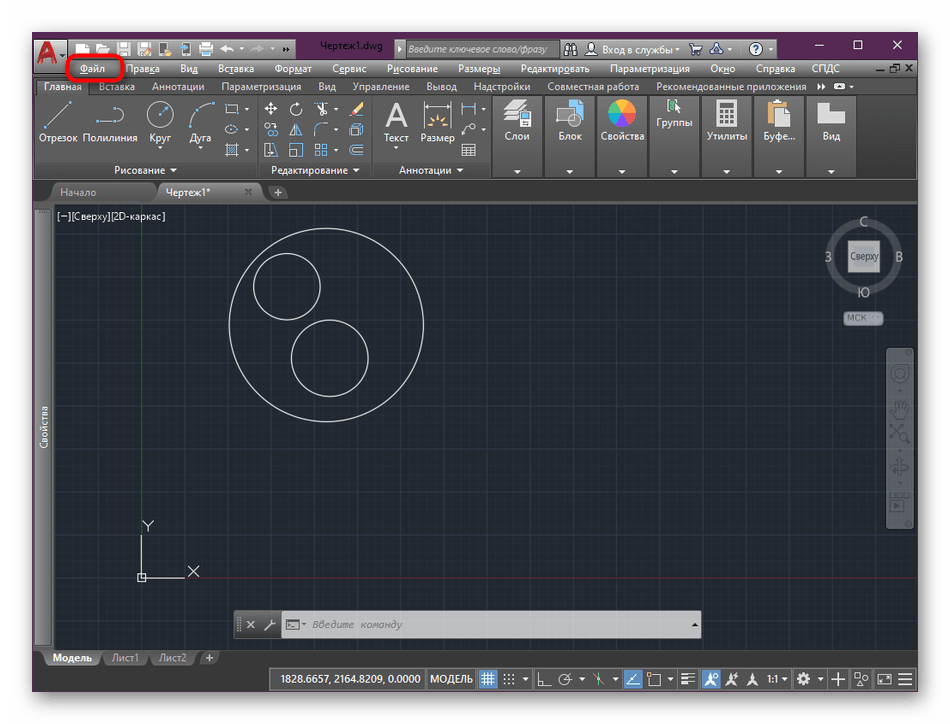

Завершите работу с проектом, а затем нажмите на кнопку «Файл», находящуюся на самой верхней панели программы.
В открывшемся контекстном меню выберите пункт «Сохранить как». Его вызов доступен и более простым способом — нажатием на стандартную горячую клавишу Ctrl + Shift + S.

Как видите, рассмотренный метод больше подойдет тем юзерам, кто желает запускать имеющийся чертеж в разных версиях AutoCAD. Если же вы задействуете старую сборку Компаса, то с некоторыми форматами могут наблюдаться проблемы, к тому же здесь отсутствует третий указанный тип под названием ACIS. Потому если данный вариант вас не устроил, рекомендуем ознакомиться со следующим.

Способ 2: Функция «Экспорт»

Встроенная в Автокад функция под названием «Экспорт» как раз и нацелена на то, чтобы сохранять имеющийся чертеж в разных рашсирениях для дальнейшего открытия через другое обеспечение САПР, в том числе и Компас-3D. Сохранение проекта производится примерно по такому же принципу, который был продемонстрирован ранее.

В разделе «Файл» нажмите на «Экспорт».
Укажите место сохранения и задайте имя файла.

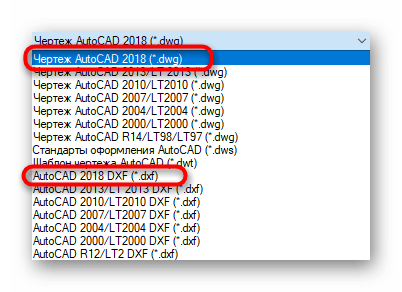

В списке форматов выберите наиболее подходящий

Обратите внимание, что здесь присутствует универсальный 3D DWF, DWG и ACIS

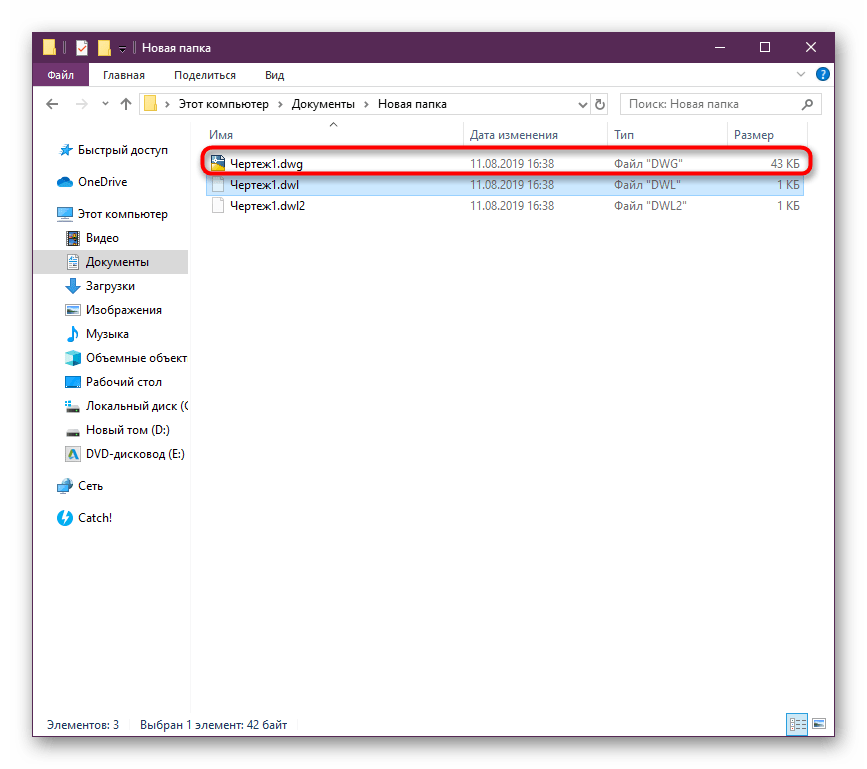

Теперь вы знакомы с двумя методами переноса чертежей из AutoCAD в Компас-3D. После успешного сохранения останется только открыть файл через стандартное меню в программе, указав при этом в обозревателе отображение всех типов объектов. Если вас интересует выполнение других действий в рассмотренном сегодня AutoCAD или Компас-3D, советуем ознакомиться со специальными обучающими материалами по этой теме на нашем сайте, перейдя по указанным ниже ссылкам.

Программы по конвертации dwg

Из онлайн-сервисов, Zamzar, пожалуй, один из самых нормальных, ведь другие подобные веб-ресурсы нового ничего предложить практически не могут

Далее, мы будем разбирать скачиваемые программы разной степени сложности и важности, которые, так или иначе, помогут решить вам ряд разнообразных задач.
Ниже для вас мы подобрали несколько приложений, которые, в некоторых аспектах отличаются между собой, а иногда и вовсе выполнять разные функции. Поэтому мы уверены, что из этого списка каждый может найти что-нибудь полезное для себя

Конвертер dwg Фотоконвертер

Из приложений, что могут работать с форматом dwg, очень часто встречаются приложения, которые работают в обратную сторону: имеется в виду, они умеют конвертировать другие расширения в dwg- файлы. Так, вы имеет возможность использовать программу Фотоконвертер как dwf в dwg конвертер или же для того, чтобы конвертировать dxf в dwg (онлайн сделать, правда, это нельзя в данном случае).

Конвертация в Фотоконвертер

Если вам нужно, скажем, конвертировать dxf в dwg, то вот вам инструкция по тому, как это сделать:

В программе пройти по пути «Файлы» — «Добавить файлы».
Указать файл для конвертации.
В нижней части окна выбрать формат, в который хотите преобразовать файл.
Щелкнуть по кнопке «Старт».

При работе с Фотоконвертером, учитывайте, что free-версия приложения работает лишь несколько недель, после чего её надо будет приобрести за деньги для дальнейшего использования.

Редактор КОМПАС-3D

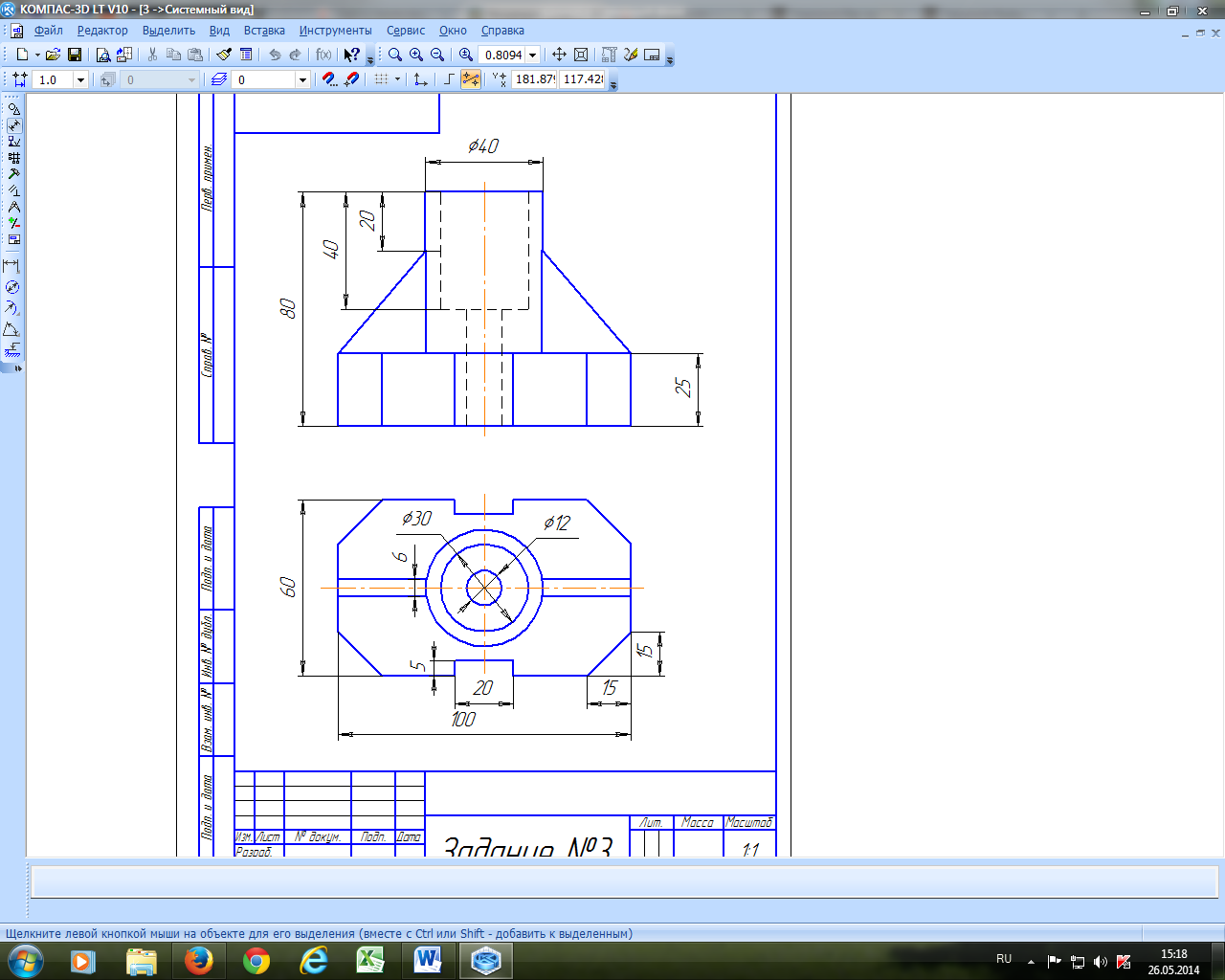

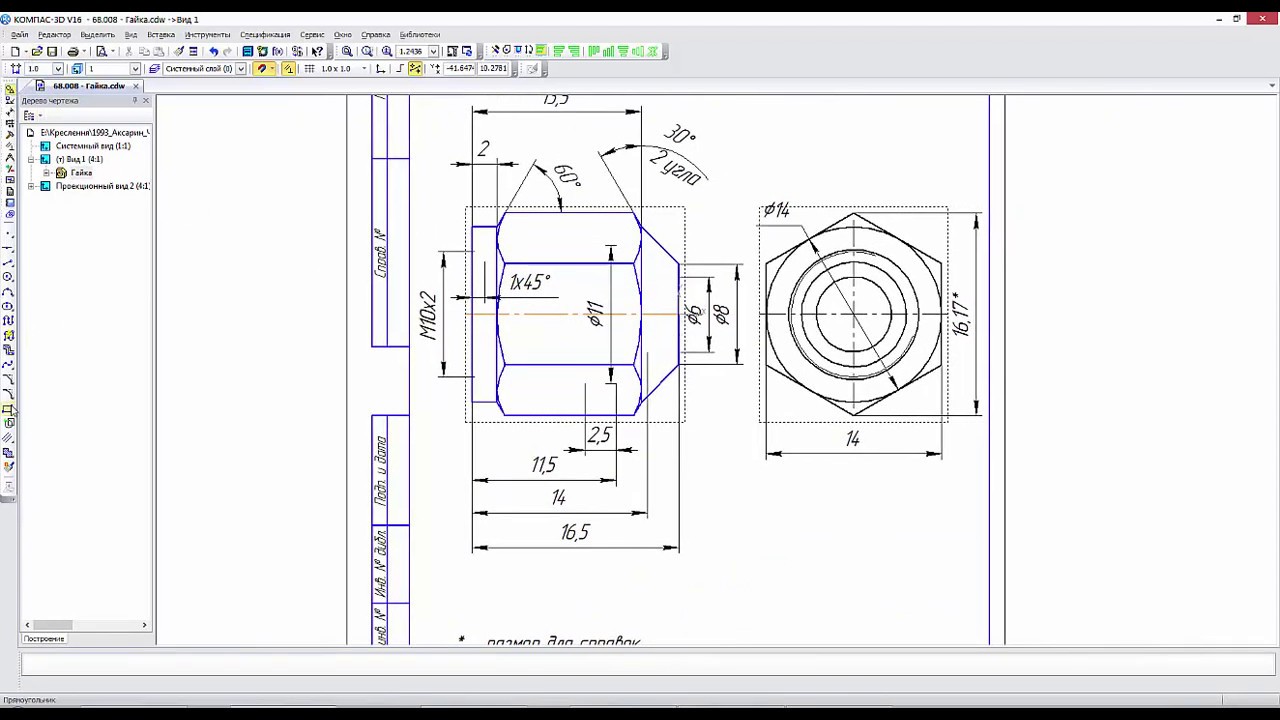

Одним из самых лучших решений, если вы ищите cdw в dwg конвертер, может стать редактор КОМПАС-3D, который используется в большей степени для проектирования чертежей в формате cdw. Однако при сохранении файла, можно указать другой формат, что можно прировнять к конвертации.

Используем КОМПАС-3D как конвертер dwg

Для выполнения конвертации cdw в dwg откройте КОМПАС-3D и выполните ряд элементарных действий:

На панели инструментов вверху нажмите кнопку «Файл».
В выпадающем меню выберите «Сохранить как…».

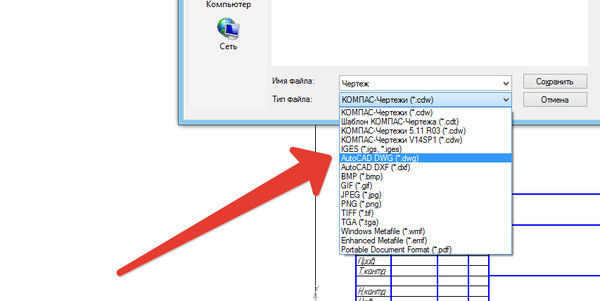

В строке «Тип файла» выберите AutoCad DWG (*.dwg).
Выберите место на компьютере и нажмите «Сохранить».

Вот таким вот простым способом вы имеете возможность использовать КОМПАС-3D как конвертер cdw в dwg. Несмотря на то, что эта программа имеет ограниченное время для свободного использования, мы всё же очень рекомендуем этот способ, так как если вы хотите конвертировать cdw в dwg онлайн, то качественных для этого веб-сервисов очень мало.

Конвертация dwg в более раннюю версию с помощью AutoCAD

Бывают случаи, когда нужно получить более раннюю версию чертежа dwg. В такой ситуации вы можете использовать приложение AutoCAD как конвертер dwg в более раннюю версию (онлайн эта программа не работает, поэтому её надо обязательно скачивать).
Делается конвертация в раннюю версию dwg по аналогии с приложением КОМПАС-3D, где мы рассматривали, как конвертировать cdw в dwg.

Возврат к более ранней версии dwg в AutoCAD

Запустите приложение AutoCAD и откройте в нем dwg-файл.
На верхней панели выберите «Файл» — «Сохранить как».
При сохранении укажите необходимый Тип файла (указываем тот же dwg, только с более ранней версией).
Сохраните файл и наслаждайтесь полученным результатом.

Только что мы показали вам, что программа AutoCAD может выступать как конвертер dwg. Как следствие, мы получили еще один довольно быстрый, удобный и понятный способ конвертации.

Конвертер dwg Total CAD Converter

Последним в сегодняшнем нашем списке будет приложение Total CAD Converter, которое доступно совершенно бесплатно для скачивания.

Особенности Total CAD Converter

наличие платной и бесплатной версий;
интуитивно понятный интерфейс;
массовая конвертация файлов;
встроенный проводник;
отображение содержимого файла.

Как видим, хоть программу можно скачать и попробовать бесплатно, существует также и платная её версия, однако для наших целей будет достаточно и бесплатной.

Конвертация в Total CAD Converter

Использовать эту программу для конвертации очень просто:

Выполните запуск Total CAD Converter и с помощью проводника слева откройте нужный файл dwg, который хотите конвертировать.
Выделите необходимый файл или файлы (если их несколько) и на панели сверху укажите расширение для проведения конвертации.
Отконвертируйте выбранные файлы и получите готовый результат.

Извлечение текста из чертежа с помощью TransTools for AutoCAD

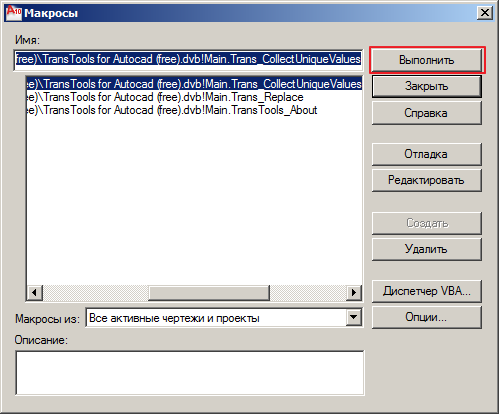

Чтобы извлечь из чертежа текст, необходимо запустить макрос извлечения текста, входящий в состав TransTools for AutoCAD. Для этого выберите меню Сервис – Макросы – Макросы… и выберите из списка первый макрос «Trans_CollectUniqueValues», а затем нажмите кнопку «Выполнить».

Вы увидите следующее окно.

При выборе Опции №1 приложение извлекает весь текст из каждого листа, отмеченного галочкой. В данном случае это как раз то, что нам нужно – нам всего лишь необходимо поставить галочки напротив листов «ISO A1» и «Model». Если в модели находится много лишнего текста, то нам нужно воспользоваться Опцией №2 (извлечение текста из выделенных объектов). Подробная информация о том, как использовать данную опцию, приведена в инструкции, прилагающейся к TransTools for AutoCAD, а также имеется на следующей странице.

По умолчанию из чертежа извлекаются только уникальные текстовые надписи без дублей (повторов). Если вам необходимо подсчитать объем всего текста вместе с дублями, включите галочку «Export all text (including repetitions) for calculating statistics». При использовании данного параметра следует помнить, что при подстановке перевода в чертеж из таблицы переводов, в которой есть дубли, TransTools for AutoCAD использует перевод самого последнего из имеющихся повторов, т.е. игнорирует другие переводы. Если в вашем чертеже есть повторяющиеся надписи, которые переводятся по-разному, вам потребуется исправить перевод непосредственно в программе AutoCAD после замены исходного текста переводом.

В разделе Translation Table Format нажмите кнопку «Modify» и проверьте, что в качестве формата выбран параметр Word, а также выберите CAT-программу, с помощью которой будет выполняться перевод. Если CAT-программа использоваться не будет, укажите «Do not prepare (no CAT tool)».

Чтобы созданные файлы сохранялись под тем же именем и в той же директории, что и файл чертежа, включите галочку «Automatically save generated table in drawing’s folder».

Наконец, нажмите кнопку «Start». Через некоторое время будет создан новый документ формата Word и автоматически открыт в программе Microsoft Word. Переключитесь в Word, чтобы посмотреть только что созданный документ.

Документ содержит таблицу переводов с двумя или четырьмя столбцами (если выбрана опция «Text information (layer, type)» в разделе «Translation Table Format»). В столбце Translation продублирован исходный текст – именно этот столбец необходимо перевести.

Как видно на снимке экрана, некоторые извлеченные надписи, например «TS 3010», переводить не нужно, поэтому вы можете удалить их из таблицы перед началом перевода. Также в таблице вы можете обнаружить строки со странным текстом.

Очевидно, что эти отдельные буквы – часть вертикальной надписи («REVISION» – последняя буква «I» пропущена, т.к. из таблицы исключены дубли). В подобных случаях нужно удалить такие строки из таблицы и перевести надпись непосредственно в чертеже после подстановки перевода. При наличии на чертеже сложных текстовых блоков со специальными символами и форматированием в тексте будут содержаться специальные коды:

коды форматирования, указанные бордовым цветом (напр., \H2x;\L);
код \P для обозначения разрыва абзаца или перехода на следующую строку;
код <tab/> для обозначения знака табуляции;
код %%D для обозначения знака диаметра.

При подготовке документа для определенной CAT-программы текст, не подлежащий переводу (например, текст в столбце Source), помечается специальным форматированием, которое игнорирует ваша CAT-программа. Для программ memoQ, SDL Trados Studio и Wordfast Pro используются специальные стили tw4winExternal и tw4winInternal, тогда как для других программ используется параметр шрифта «скрытый текст». При этом коды форматирования (указанные бордовым цветом) помечаются таким образом, что при загрузке в CAT-программу они превращаются в теги.

Если при открытии документа Word в первом столбце отсутствует текст, включите отображение скрытого текста в параметрах программы Word: перейдите во вкладку «Файл», нажмите кнопку «Параметры», выберите параметр «Экран» в списке слева, а затем включите галочку «Скрытый текст».

Если вы забыли объединить некоторые однострочные текстовые блоки в многострочные блоки, вы можете переместить строки таблицы таким образом, чтобы отдельные кусочки предложения располагались друг за другом в правильном порядке. Для этого выделяйте ту или иную строку, вырезайте в буфер обмена, а затем вставляйте в нужное место таблицы. Итак, мы подготовили таблицу к переводу. Теперь давайте загрузим ее в нашу CAT-программу.
