Как добраться до помпы canon pixma mg5140

Как разобрать принтер HP LaserJet 1010

Инструкция по разборке принтера HP LaserJet 1010 также может применяться для моделей 1012/1015 и 1020 ввиду схожей конструкции.

Разборка принтера HP LaserJet 1010

Пошаговая инструкция:

Если устройство было подключено к сети то его необходимо отключить, отсоединить кабели питания и подключения к компьютеру и оставить на 15-20 минут. После этого можно приступать непосредственно к разборке аппарата.
Откройте верхнюю крышку после того как аппарат остыл и извлеките картридж. После этих манипуляций снимите ролик захвата. Для этого аккуратно раздвинуть в стороны боковые фиксаторы как показано на фото и достаньте деталь.
Дальше необходимо достать тормозную площадку. Для этого надо выкрутить 2 самореза фиксирующие тормозную площадку в корпусе и просто вытащить деталь.
Следующим шагом стоит отсоединить боковые крышки. Для этого выкрутите винт крепящий крышку к корпусу с задней стороны принтера, отщелкните 2 фиксирующие защелки (сзади и снизу) и подайте боковую крышку немного вперед. При возникновении трудностей еще раз осмотрите защелки удерживающие крышку это является основной причиной неудобств при снятии боковых крышек.
Дальше снимаем верхнюю и заднюю крышки. Для этого надо поднять верхнюю крышку и выкрутить 2 фиксирующих винта и снять клипсы. Затем выкрутите винт на задней крышке принтера и снимите заднюю панель, сцепленную с верхней крышкой петлями. После этих манипуляций можно снимать верхнюю крышку. При снятии будьте внимательны и аккуратны так как здесь легко можно повредить фиксаторы.
При снятии передней панели нужно просто отщелкнуть сначала нижние, а затем верхние защелки фиксирующие деталь.
Для снятия платы управления необходимо открутить 4 винта удерживающих плату, 2 винта с задней стороны и отсоединить все провода, в том числе и высоковольтный. При работе будьте аккуратны так как провода можно легко повредить.
Узел термозакрепления (печка) снимается достаточно просто. Для этого необходимо отсоединить все провода и открутить 3 фиксирующих винта и снять узел целиком

При работе обратите внимание на пластиковый язычок, его довольно легко сломать, поэтому будьте аккуратны.
Узел транспортировки крепится к корпусу с помощью 6 болтов, для его снятия достаточно открутить все болты и вынуть деталь.

принтер HP

Рекомендации перед вытаскиванием и мери безопасности

• Выньте все листы с лотка для бумаги перед извлечением чернильницы или картриджа с порошковой краской.
• Вытаскивать нужно аккуратно с небольшим усилием. Резко тянуть нельзя, особенно если небольшое усилие не дает результата. Возможно, что картридж зафиксирован специальными зажимами (защелками), которые сперва следует отогнуть.
• Перед тем как вытащить картридж из принтера подготовьте рабочее место, желательно, чтобы это был не основный стол. Подложите плотную тряпку, сложенную в несколько раз, т. к. жидкая краска с загрязнившейся чернильницы могут сразу попасть на чистые поверхности. В идеале иметь рядом очистители, которые помогут смыть случайно пролившуюся краску.
• Лазерное устройство при печати сильно нагревается, вплоть до 200 градусов. Поэтому, если сразу после распечатывания попробовать вытащить расходник, можно получить легкий или даже сильный ожог. Значит, после активной печати лучше выключить принтер и оставить на некоторое время для остывания.
• Струйные агрегаты, наоборот, иногда невозможно разобрать без включенного состояния, т. к. каретка с картриджами будет заблокирована от движения и спрятана за другими внутренними элементами печатника.
• Перед извлечением хорошо вымойте руки и снимите все лишние мелкие предметы, например, кольца. Случайное попадание внутрь аппарата даже мелкой фракции грязи в дальнейшем могут сильно повлиять на качество печати и долговечность работы техники.

Раздел 3: На что обратить внимание при открытии задней крышки принтера Canon?

1. Используйте правильные инструменты:

Для открытия задней крышки принтера Canon вам понадобятся подходящие инструменты. Обычно, для этой процедуры достаточно плоской отвертки или пластиковой лопатки

Важно выбирать инструмент, который не повредит корпус принтера

2. Отсоедините принтер от электропитания:

Перед открытием задней крышки принтера Canon обязательно отключите его от источника питания

Это важно для вашей безопасности и предотвращения возможной поломки принтера

3. Проверьте наличие заторов или повреждений:

Перед открытием задней крышки принтера Canon рекомендуется проверить наличие заторов или повреждений, которые могут вызвать проблемы в работе принтера. Если вы заметите что-то подозрительное, следует удалить причину перед продолжением работы.

4. Откройте заднюю крышку аккуратно:

Когда вы уверены, что принтер отключен и проверили наличие заторов или повреждений, можно приступить к открытию задней крышки. Вставьте инструмент в прорезь задней крышки и аккуратно поднимите ее, держа ее за боковые края. Постепенно поднимайте крышку, чтобы не повредить петли крепления.

5

Соблюдайте осторожность:. При открытии задней крышки принтера Canon всегда нужно соблюдать осторожность, чтобы не повредить сам принтер или не причинить себе травму

Будьте внимательны и аккуратны, особенно при работе с острыми или тонкими частями принтера

При открытии задней крышки принтера Canon всегда нужно соблюдать осторожность, чтобы не повредить сам принтер или не причинить себе травму. Будьте внимательны и аккуратны, особенно при работе с острыми или тонкими частями принтера

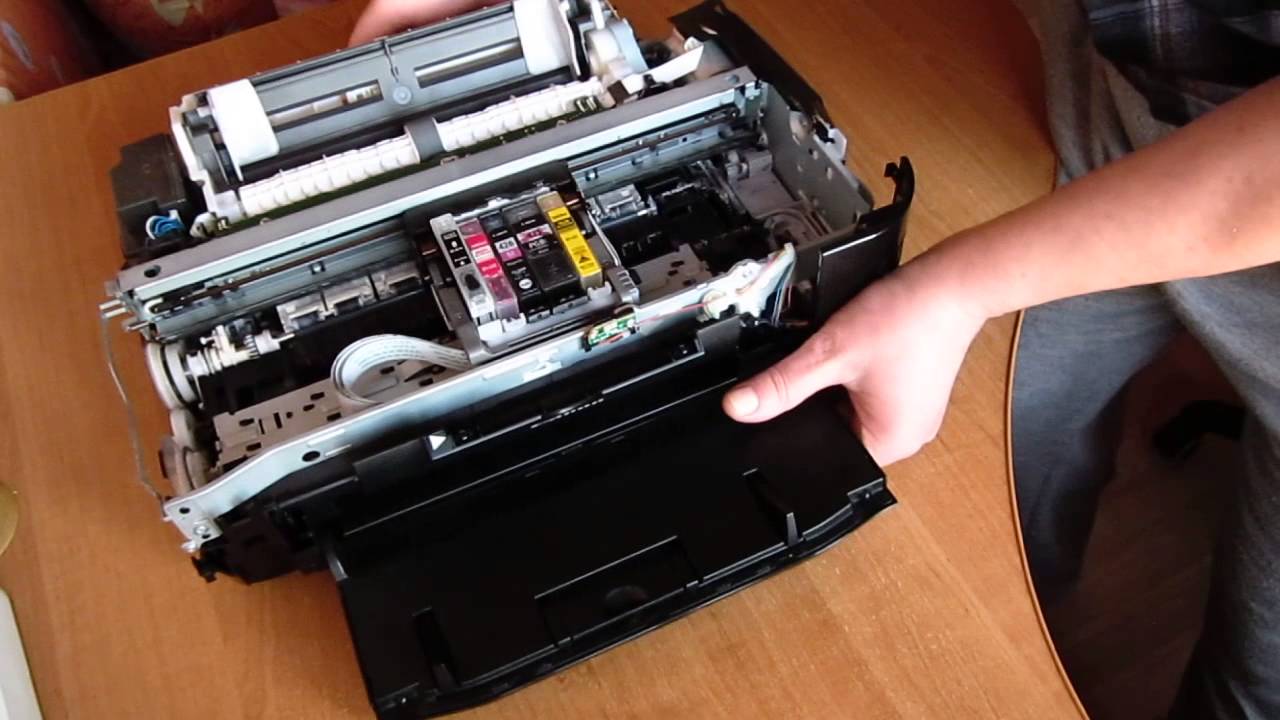

Разбираем принтер от компании Canon

Шаг 2: Снятие левой и правой крышки

При осмотре печатающего оборудования вы могли заметить, что по бокам тоже присутствуют две одинаковых крышки. Собственно, не различаются они и по принципу снятия:

Открутите винт, служащий для крепления крышки к корпусу

Обратите внимание, в некоторых крупных моделях за крепление отвечает несколько винтов, понадобится достать их все. Только после этого внизу найдите защелку и отогните ее до появления соответствующего звука

Как уже было сказано ранее, две боковые панели абсолютно одинаковы, поэтому вам остается только проделать точно такую же операцию и с параллельной крышкой.

Шаг 3: Верхняя крышка и задняя панель

По завершении демонтажа боковых панелей осталась только верхняя и задняя крышка. После снятия и этих деталей вы сможете не только осмотреть все внутренности, но и открутить их, свободно вращая винты без препятствий в виде пластмассовых панелей.

1. Поднимите верхнюю крышку и отыщите с обеих сторон два одинаковых винта, которые служат для крепления. Открутите их имеющейся отверткой.

Шаг 4: Снятие передней панели

Выше вы были ознакомлены с шагами по снятию задней, верхней и боковых крышек, которые вместе и создавали одно сплошное крепление для передней панели, потому мы и демонтируем ее в последнюю очередь. Здесь нужно быть внимательным, поскольку эта деталь закреплена на защелках, количество и расположение которых на разных моделях отличается. Их необходимо обнаружить и отогнуть самостоятельно по следующему примеру:

1. Найдите большую защелку на левой или правой стороне и опустите ее вниз, затем потяните панель немного на себя.

На этом снятие защитных элементов завершено, перед вами стоит принтер с открытыми внутренними компонентами

Следующие шаги потребуется проводить с особой осторожностью, чтобы случайно не порвать кабель или не повредить системные платы управления

Шаг 5: Отсоединение платы управления

Плата управления отвечает за полную работоспособность принтера. Она позволяет настраивать свойства печати через компьютер, принимает электрические сигналы от бортовых кнопок и производит другие важные действия. Состоит она из нескольких компонентов, все они образуют единую систему. При поломке одного из них могут наблюдаться сбои в работе или полный отказ от нее, поэтому снятие нужно проводить максимально аккуратно. Отсоедините все съемные кабели, взявшись за пластмассовый разъем, а не за сами провода. Обычно на плате все они помечены символами, из-за чего отыскать съемные элементы не составит труда. Далее выкрутите все винты крепления платы.

На задней части принтера находится еще два винта, держащих чип. Кроме этого, там идет высоковольтный провод, который тоже надо отключить.

После этого плату можно аккуратно достать и положить на ткань или поролон, чтобы избежать потертостей поверхности. Транспортировку платы в сервисный центр осуществляйте только в защитном коробке и пленке во избежание любых ударов и поломок при случайном падении.

Шаг 6: Демонтаж узла термозакрепления

Теперь вы добрались до узла термозакрепления. Данная деталь выполняет роль печи и запекает попавшие на бумагу чернила при высоких температурах. Иногда она выходит из строя, о чем свидетельствует размазанные чернила на готовых листах. Если нужно снять и заменить узел, просто открутите крепящие его винты, обычно количество которых не превышает трех штук.

При установке нового узла учитывайте расположение пластмассового язычка

Важно выполнить все действия, не повредив этот элемент, иначе придется приобретать новый компонент, а этот придет в негодность

Шаг 7: Узел транспортировки

Существует несколько различных вариантов узлов транспортировки бумаги. Мы не будем вдаваться в технические подробности каждого из них, а лишь расскажем о способе демонтажа этой системы. Он заключается в простом отвинчивании всех креплений. Обычно они располагаются по всему периметру принтера и выделяются среди остальных винтов своим размером.

Шаг 8: Блок лазера

Последним этапом разборки печатающего оборудования от компании Canon является снятие блока лазера в случае с лазерными устройствами. Компонент струйного принтера практически не отличается, однако имеет свои особенности, о чем вы можете прочесть в инструкции. Что касается лазерной платы, то ее снятие производится так:

Теперь принтер Canon считается полностью разобранным, можно отправлять необходимые детали в сервисный центр или производить их самостоятельную диагностику. Сборка осуществляется точно так же в обратном порядке. Не забывайте о креплении всех винтов на свои же места, не теряйте их и не путайте, чтобы во время работы не отпала или не повредилась какая-либо часть аппарата.

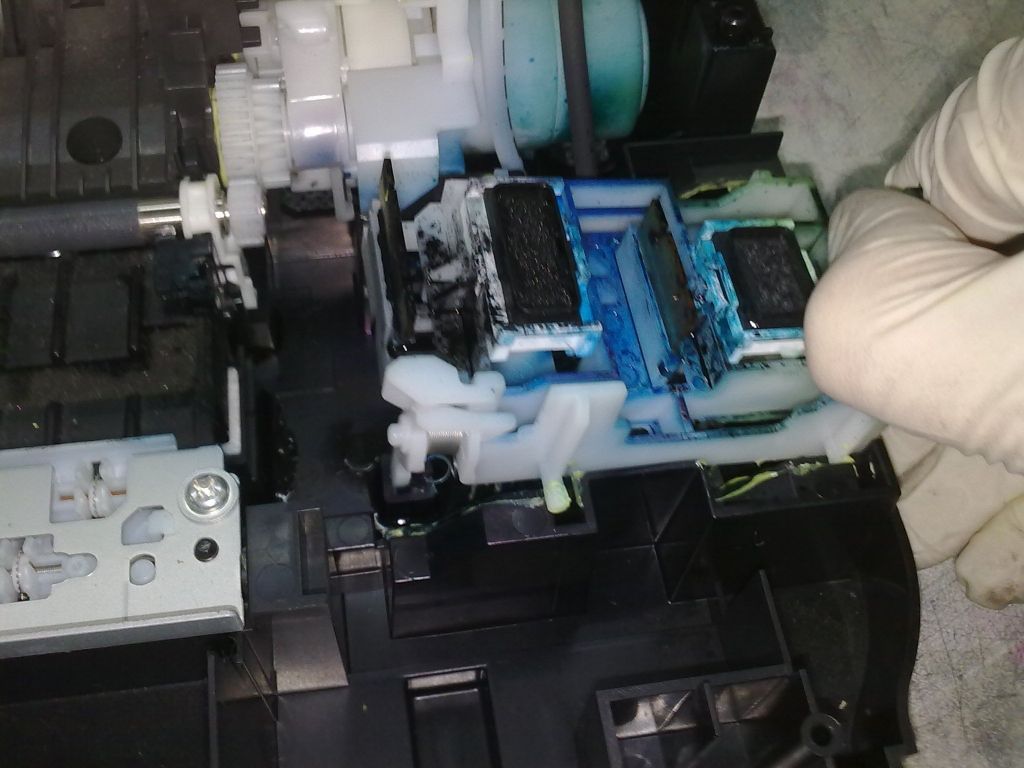

Шаг 4. Очистите внутреннюю часть

Как видите, поглотитель чернил действительно грязный, и на то есть веские причины. Когда ваш принтер поздно начинает печатать (после долгого времени без печати ни одной страницы), он очищает струйные сопла с помощью этих маленьких силиконовых лезвий.

Чтобы убрать все брызги чернил, я использую немного теплой воды, ватный тампон, немного ваты и бумажное полотенце.

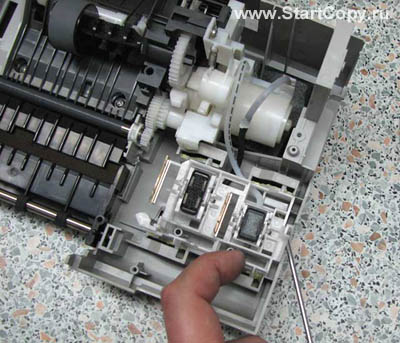

• Удалите штампы (материал этих элементов интересный, впитывает, но совсем не мягкий) и его резиновую опору.
• Погрузите все детали в теплую воду и меняйте воду, пока прокладка не станет прозрачной (можно использовать мыло).
• Удалите брызги чернил в принтере влажной ватной палочкой.
• Удалите длинный поролон под картриджами и очистите его.
• Дайте всем деталям высохнуть, прежде чем устанавливать их на место.

Сборка принтера и печать

Установка печатающей головки происходит в обратном порядке.

Перед тем как поставить на место картриджи, нужно прокачать чернила в тех емкостях, где были обнаружены пузырьки воздуха. Пустой шприц вставьте в воздушное отверстие картриджа и медленно тяните поршень на себя. Откачивать нужно до тех пор, пока в шприц не начнут поступать чернила без пены.

После сборки через драйвер принтера, раздел сервис или техническое обслуживание, сделайте прочистку печатающей головки. Иногда процедуру нужно повторить до 3 раз. В процессе этой операции чернила вытесняют закачанную в печатающую головку промывочную жидкость.

Если принтер все-таки печатает полосами, оставьте его на несколько часов или даже сутки и повторите попытку. Результат теста дюз после промывки.

Существует достаточно много причин, после чего пользователю понадобится делать разборку принтера Epson L210. Например, не редко случается что мы обнаруживаем, что блок у картриджей на самом деле установлен не очень корректно и из за этого головка сейчас залита чернилами.

После этого владелец принтера поставил головку картриджа на другом устройстве и увидел, что все работает нормально. А это значит что проблема пока не известно. И что бы понять причину, следует выполнить разборку принтера.

Для разборки нам потребуется две крестовых отвертки. Одна средней длины, а вторая короткая (чем она короче, тем лучше). Для начала снимаем лоток для подачи бумаги. Чтобы это сделать, нажимаем на фиксатор лотка. Далее откручиваем два винта. Блок сканера аккуратно поднимаем и снимаем крышку. Снимается она легко. Выкручиваем семь винтов, два из которых, на крышке сканера, откручиваем при помощи короткой отвертки. Прежде чем снимать крышку, необходимо снять еще две защелки. Они расположены под панелью управления. Поддеваем тонкой отверткой и надавливаем в направлении принтера. При этом приподнимаем у крышки ту сторону, где вы отводите защелку. Больше крышку не держит ничего и ее можно снять. Половина работы выполнено.

Отсоединяем массу, а также шлейф питания. Масса – это черный провод, который прикручен к экрану платы материнской. Теперь блок сканера можно снимать. При снятии блока проблем не возникнет. Сначала, слегка поднимаем правую сторону. Выходит она из зацепления петли без проблем. Далее, аккуратно поднимаем левую сторону, где проходит проводка и шлейф. Чтобы иметь доступ к материнской плате, надо снять блок управления. Откручиваем с каждой стороны по два винта и отсоединяем шлейф и питание кнопки блока сканера. Дальше снимаем шлейфы ПГ и все другие разъемы. Выполнив необходимые манипуляции с проводами и шлейфами, откручиваем экран для защиты материнской платы. Вот и все, разборка epson tx200 закончена. Можно приступать к поиску неисправности и ее устранению.

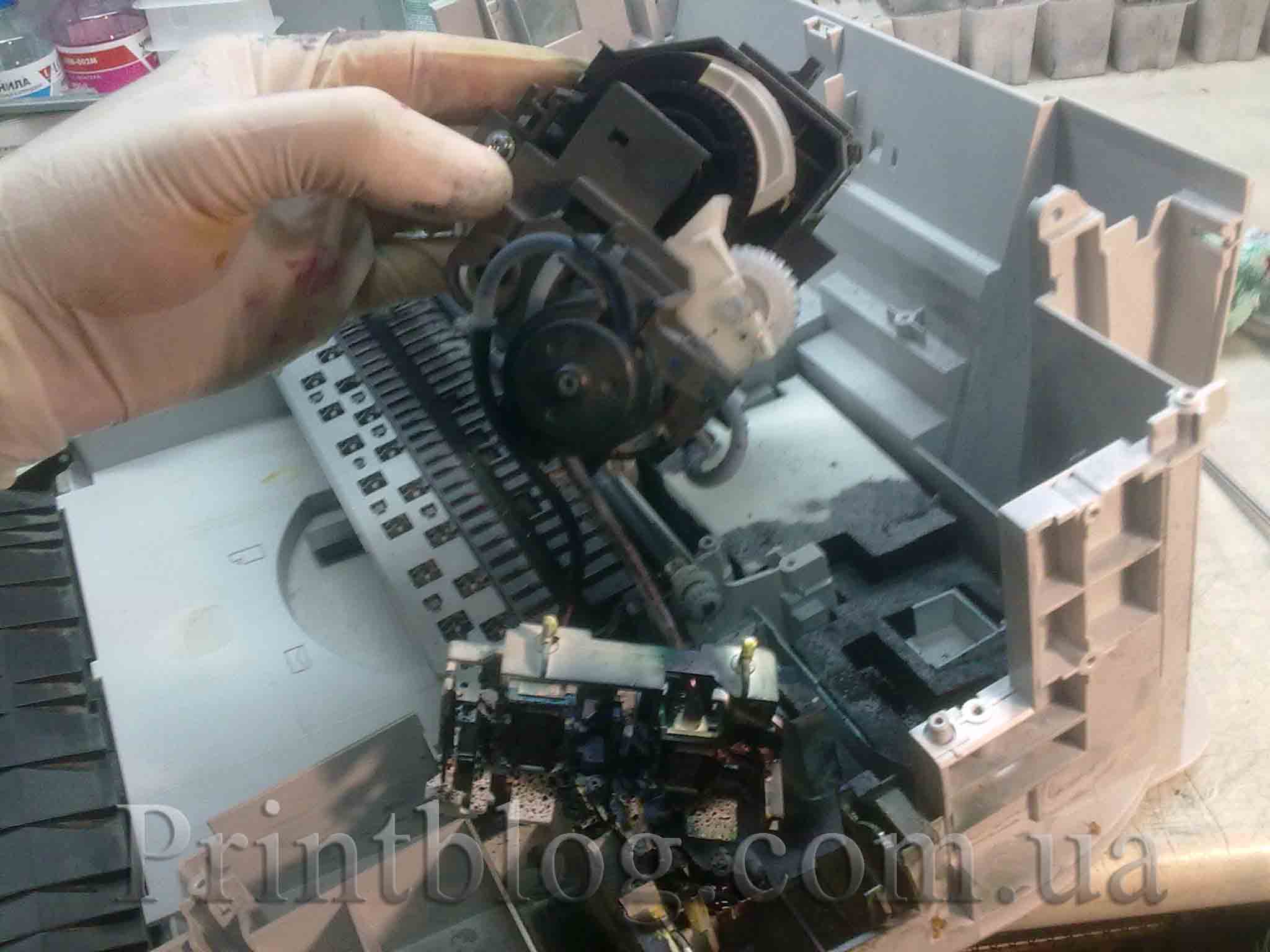

Если вы не хотите выводить трубку слива наружу и держать на столе рядом с принтером флакон для стока чернил, можно легко разобрать принтер, промыть и просушить впитывающий материал и продолжать печатать. Данная инструкция подходит для 4-цветных принтеров и МФУ Epson Expression Home XP-313, XP-103, XP-303, XP-413, XP-207, XP-203, XP-400, XP-406, XP-306, XP-33, XP-403, XP-323, XP-423, а также для L100, L110, L200, L210, L300, L350, L355, L550, L555.

Также возможен вариант достать впитывающий материал и утилизировать, установив на его место новый наполнитель для абсорбера. Это довольно удобный вариант, так как не нужно тратить силы на очистку губки, рискуя заляпать плохо отмывающимися чернилами раковину или пол.

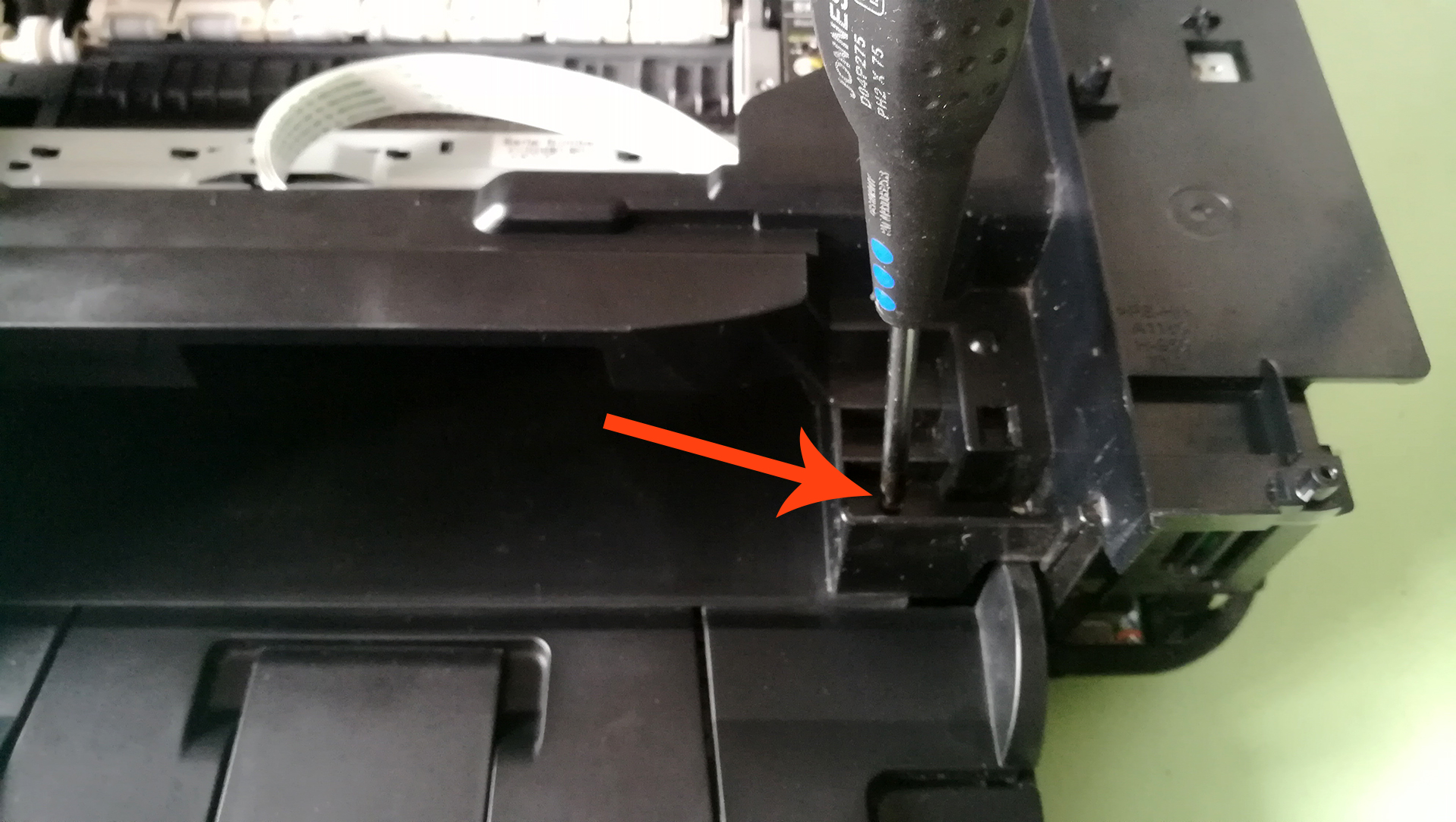

1. Открутите винт сзади корпуса

4. Разложите промытый материал и оставьте на несколько часов или на день. Этого времени обычно достаточно для сушки.

5. После этого можно сложить пластинки сухого впитывающего материала обратно в контейнер и установить его в принтер. При следующем сбросе счетчика повторите процедуру.

Недостатки принтера Canon Pixma MG2540S

Самая низкая стоимость этого принтера, в категории цветных МФУ, немного намекает на то, что изделие далеко не идеальное. Переживать за качество и надежность сборки явно не стоит. Дело обстоит немного в ином. Качество у принтера на высоте, а вот набор возможностей заметно ограничен. В частности, речь идет о следующем:

1. Низкая скорость печати

Тесты показали, что при настройках по умолчанию принтер отпечатывает не более двух страниц в минуту в монохромном режиме. Если в меню печати установить галочку напротив «Оттенки серого», то значение в три раза увеличится. Однако, это все равно на порядок ниже, чем у других аппаратов аналогичного типа. О скорости печати фотографий и вовсе лучше не упоминать. Нужно потратить две минуты, чтобы отпечатать на глянцевой бумаге одну высококачественную фотографию формата 10×15. Если для фотопечати выбрать режим «Обычный», то за одну минуту аппарат создаст два отпечатка размером 10×15. Базовых картриджей хватит всего на 23-25 полноценных цветных отпечатка А4-формата.

2. Ограниченное использование типов фотобумаги

То, что принтер способен печатать фотографии на многих носителях, в том числе на бумаге Photo Paper Plus Glossy II (PP-201) и Photo Paper Glossy «Everyday Use» (GP-501), не делает его фотопринтером. К сожалению, Canon Pixma MG2540S таковым не является, поэтому он не поддерживает печать на глянцевой фотобумаге формата А4 и выше (например, G150-50A4). К тому же настройки качества фотопечати хоть и присутствуют, но в очень ограниченном виде (даже нет возможности подстройки качества для печати на фотобумаге матового образца). Созданные с его помощью фотографии подходят лишь для личного использования.

3. Отсутствие функции печати фотографий без полей

Принтер поддерживает печать на фотобумаге формата 10×15, но по краям всегда будут оставаться белые поля. Придется обрезать края, если захотите вставить фото в рамку или сделать с него картинку, постер, плакат, календарь и т.д. Тем не менее, отпечатанные Canon Pixma MG2540S фотографии отлично подойдут для памятного альбома. Например, если побывали в каком-то эксклюзивном месте, сделали фото и отпечатали его, то на свободном поле можно оставить надпись, напоминающую о прошедшем событии.

4. Проблемная установка драйверов

В комплекте с принтером идет диск с драйверами для ПК. И все бы ничего, но во многих современных компьютерах и ноутбуках уже давно нет CD/DVD-привода. В связи с этим, придется искать и скачивать нужное ПО с официального сайта производителя. И это первое неудобство. Ведь найти нужно не любую программу, а конкретную, подходящую под модель принтера и ОС компьютера. Второе неудобство заключается в том, что Вам на выбор предоставят сразу несколько различных Canon Pixma MG2540S драйвер под необходимые требования. Какие-то однозначно не будут работать. Придется установить каждый и проверить на совместимость с печатающим аппаратом. Также стоит отметить то, что в комплекте нет USB-кабеля для подключения принтера к персональному компьютеру, его придется докупать отдельно. Чтобы долго не мучить себя, скачать подходящее ПО можете на нашем сайте:

Скачать драйвер для принтера Canon Pixma MG2540S – размер скачиваемого файла 47,1 МБ (.exe). Драйвер также подходит для моделей Canon Pixma MG2545S/ MG2550S/ MG2555S. Установку файла можно осуществить только на ПК под управлением ОС Windows XP, Vista, 7, 8, 8.1, 10 (32-bit и 64-bit).

5. Высокая стоимость стандартных картриджей

Цена на оригинальные картриджи для принтера Canon Pixma MG2540S приблизительно такая же, как и стоимость самого аппарата. Можно купить расходники с увеличенным ресурсом. Конечно, они еще дороже, но и эффективность работы в разы выше. Самый рациональный вариант, это купить и установить СНПЧ для принтера Canon Pixma MG2540S. Это повлечет за собой дополнительные траты на систему, но в долгосрочной перспективе она себя гарантированно окупит.

Если кратко, принтер очень радует своей ценой, некоторыми возможностями и качеством печати. С его помощью можно создавать небольшие памятные фотографии. Однако для лучшего функционирования его необходимо немного модернизировать (установить СНПЧ). Есть небольшие недостатки, но не столь критичные, чтобы их нельзя было каким-то образом исключить. Если учесть все сказанное выше, то этот принтер отлично подойдет для домашнего использования. Но для создания серьезных отпечатков, лучше воспользоваться более прогрессивными фотолабораториями. В принципе, это все, что нужно знать о МФУ Canon Pixma MG2540S, перед тем как решить для себя покупать его или не стоит.

2 способа сброса абсорбера

Сброс абсорбера с помощью Canon Service Tool

Архив с программой Service Tool версия 5103

Перед запуском программы, необходимо ввести принтер в сервисный режим. Как? Мы описали выше.

Перепрошивка микросхем Canon TS5040

Этот метод предполагает наличие паяльника и программатора

Архив с прошивкой микросхемы MX25L128 с сброшенными значениями памперса

Архив с прошивкой микросхемы 25Q32 с сброшенными значениями памперса

В принтере установлена материнская плата QM7-4980, (QM4-5085), достать которую оказалось не так и легко.

Для обнуления пресловутого памперса нужно выпаять 2 микросхемы памяти и запрограммировать новые прошивки с сброшенными значениями.

На фото изображены те самые микросхемы, с которыми мы будем работать: MX25L128, 25Q32V

Прошивать можно на любом поддерживаемом данные микросхемы программаторе, мы используем MiniPro TL866CS

При первом включении аппарат будет ругаться на картриджи, на экране отображена инструкция, которой следует придерживаться, чтобы убрать ошибки связанные с картриджами.

Сервисный центр Комплэйс выполняет ремонт Canon TS5040. В частности, если идут полосы при печати в Canon TS5040.

Промывка печатающей головки

Для работы понадобятся:

Небольшой отрезок трубочки от капельницы. . для сбора отходов промывочной жидкости и чернил.

Внимание! Нельзя заливать плату печатающей головки. Если все-таки это произошло, не устанавливайте ее обратно

Обязательно нужно подсушить печатающую головку, иначе она сгорит при включении устройства. Можно использовать фен, батарею отопления, солнечное тепло, иногда просушка может занять не один день.

Наденьте кусочки трубочек капельницы на шприцы.
В один из шприцов наберите промывочную жидкость.
Пустым шприцем откачайте чернила

Трубочка надевается сюда, поршень шприца нужно тянуть на себя.
Установите на то же место шприц с промывочной жидкостью и осторожно надавливайте на поршень. После вытекания чернил из дюз начнет литься промывочная жидкость, образуя стену.
Закачивайте за раз небольшое количество жидкости, затем снова откачивайте ее вместе с размокшими чернилами

Откачанные чернила выливайте из шприца каждый раз.
Откачивание и закачивание нужно повторять для каждого цвета до тех пор, пока в стене жидкости не исчезнут пропуски.
В конце снова заполните каждый цвет промывочной жидкостью, но не откачивайте ее. Эта предосторожность не позволит воздуху попасть в печатающую головку.

Как разобрать принтер Epson L200

Процесс разборки принтера модели Epson L200 также буде актуален для моделей SX 125, SX 130, NX 130 имеющих аналогичную конструкцию.

Разборка принтера Epson L200

Разбираем принтер Epson, весь ход работы:

• Первым шагом следует отсоединить панель с кнопками и получить доступ к саморезу находящемуся за ней. Чтобы снять панель с кнопками нужно слегка поддеть ее тонкой отверткой, будьте аккуратны чтобы не повредить детали. Дальше необходимо выкрутить винт находящийся в правом нижнем углу открывшегося пространства.
• Выкручиваем 2 винта находящийся сверху задней части корпуса устройства и снимаем переднюю шторку, а затем 2 винта с задней части корпуса. Расположение винтов и их последовательность при разборке показано на фото
• Выкручиваем один винт находящийся на передней части корпуса, возле вывода бумаги. Теперь мы можем отсоединить сканер предварительно разъединив его шлейфы.
• Выкрутите 2 винта на передней части корпуса и теперь мы можем извлечь «внутренности» принтера из корпуса. Принтер плотно зафиксирован в корпусе и даже открутив винты не так просто будет его достать и придется в некоторых местах помочь тонкой отверткой. Делать это нужно аккуратно чтобы не повредить детали.
• На задней части извлеченного принтера есть два винта фиксирующие адсорбер. Выкручиваем их и теперь есть возможность достать «памперс», чистить принтер от протекшей краски и промывать или заменять адсорбер на новый (при необходимости).
• Сборка производится в обратном порядке. Будьте внимательны проследите чтобы все детали встали на свои места и не было ненужных зазоров, также проявите аккуратность при подсоединении шлейфов сканера.

Как вынуть картридж из устройств разных производителей

Алгоритм вытаскивания практически ничем не отличается, но имеет некоторые особенности, которые зависят от расположения картриджей. Весь алгоритм состоит из двух этапов:

1. Открыть нужную крышку для получения доступа к картриджам.
2. Убрать защитные элементы (крышки, защелки) и потянуть картридж.

Canon

Другие струйные аппараты модельного ряда «Кэнон» PIXMA, например, MP250, TS9540 и другие работают на комбинированных чернильницах, которые расположены на каретке и спрятаны под защитной крышкой. Процесс извлечение осуществляется следующим образом:

1. Откройте лоток для выхода бумаги. Поднимите крышке самого́ аппарата, а не только верхнюю, которая накрывает стекло сканера.
2. После поднятия крышка должна стоять самостоятельно с помощью специальной «ножки».
3. Принтер должен быть включен, дождитесь пока каретка выедет в центральное положение.
4. Нажатием на верхнюю кнопку головки, защищающей картридж, и переднюю защелку, следует приподнять головку и спокойно снять картридж.

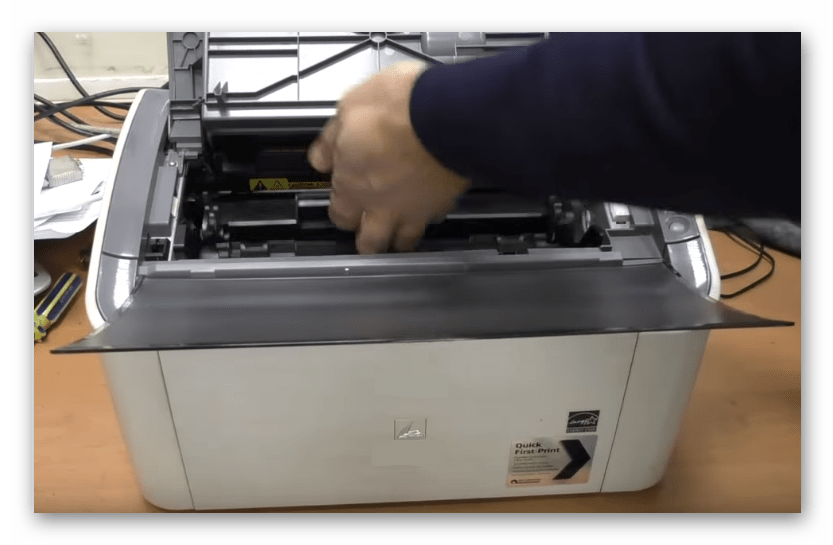

Лазерная серия с обозначением LBP:

1. Поднимите крышку.
2. За ручку выньте картридж, потянув на себя.

HP

Лазерная техника подписывается LaserJet (LJ), а снятие выполняется также очень просто. Если самостоятельный принтер HP, то сначала подымается верхняя крышка, а потом за ручку тянется картридж. В некоторых моделях крышка расположена спереди.

Струйная техника имеет в названии модели DeskJet или OfficeJet.

1. Включите аппарат кнопкой на корпусе.
2. Откройте лоток и дополнительную внутреннюю крышку.
3. Каретка переместится в центр.
4. Нажмите сверху на край картриджа, пока защелка не отсоединится, выньте чернильницы всех цветов или только необходимого.

Brother

Лазерные агрегаты, в которых преимущество драм-картриджи, которые разъединяются на две части через специальную кнопку-рычаг сбоку.

1. Отключите устройство, дайте охладиться.
2. Подымите все крышки, пока не станет виден картридж.
3. Потяните за ручку или специальный паз, пока картридж полностью не выйдет с корпуса техники.

Некоторые устройства могут дополнительно крепиться к корпусу крючком. Как правило, крючок располагается с левой торцовой части картриджа.

Epson

Большинство моделей с «завода» уже со встроенной СНПЧ. Картриджи располагаются в правой части агрегата под основной крышкой.

1. Включите аппарата, используя инструкцию, переведите принтер в режим замены картриджей. В таком состоянии каретка выедет в свое начальное положение и блок картриджей будет находиться в исходном состоянии справа.
2. Откройте лоток, выньте шлейф СНПЧ с держателя, чтобы он не препятствовать выходу картриджей.
3. Поднимите сверху все крышки, нажмите на защелки и аккуратно пошатывая извлеките блок с чернильницами.

Xerox

Инструкция аналогичная: открываете крышку, на себя высовываете картридж, взявшись за ручку.

Kyocera

Часть моделей принтеров бренда Kyocera имеют конструкцию, в которых фотобарабан и туба с тонером расположены в разных частях аппарата. Так, например, в модели FS 1040 туба с порошком достается после открывания передней крышки, а сам фотовал доступен для изъятия сзади корпуса. Подробнее смотрите в видео ниже.

Pantum

Наиболее распространенная модель принтеров «Пантум» — M6500. Вынимание и вставка картриджа на принтере Pantum M6500 не отличается от других производителей и заключается в том, чтобы открыть крышку и за ручку вынуть расходник.

Samsung

1. Из входного лотка принтера «Самсунг» уберите бумагу.
2. Сначала поднимите крышку с панелью управления, а потом крышку, которая закрывает внутренние комплектующие МФУ или принтера.
3. Возьмитесь за ручку и начните тянуть деталь на себя, пока полностью не вытащите.

Подключение принтера к компьютеру или ноутбуку

Процесс установки нового принтера займет у пользователя примерно 15 минут, но прежде потребуется осторожно распаковать аппарат из коробки, проверить комплектность согласно спецификации и выбрать место для размещения

Место установки аппарата

Выбирая место для размещения принтера нужно выполнять определенные правила, чтобы эксплуатация его проходила с соблюдением правил безопасной. Запрещено аппарат устанавливать во влажных и пыльных помещениях, рядом с огнеопасными веществами, на неустойчивых или подверженных вибрации поверхностях.

При этом следят, чтобы не были перекрыты вентиляционные отверстия на корпусе. Поэтому не следует устанавливать его на поверхностях, закрытых мягкими тканями. К примеру на диванах либо коврах. Должен быть обеспечен свободный доступ со всех сторон, а устройство подачи или крышки блока экспонирования легко и полностью открываться.

Присоединение проводов

Также нужно подключить кабель принтера к компу или ноутбуку, а потом подключить их к сети. Комплектация принтеров происходит одним из двух вариантов: порт старого стандарта LPT, который расположен на задней панели системного блока персонального компьютера и порты USB, расположены на задней и на передней панели корпуса ПК или сбоку ноутбука.

Кабель соединяющий принтер и ПК подключают, когда вся техника отключена от сети. После завершения подсоединения кабеля к портам USB или LPT, вилки ПК и принтера включают в розетку 220 В.

Многие устаревшие печатные устройства оснащаются портом LPT, который, в современных компьютерах не выводят на панель, но оставляют на материнской плате, поэтому, если пользователю потребуется включить принтер с портом LPT, решают проблему двумя вариантами:

Современные ноутбуки имеют только порт usb, поэтому проблем у пользователя быть не должно. Кабель usb имеет два входа: обычного вида А, подходящего к порту ПК, и типа В, меньшего по размерам, который подходит к порту принтера, перепутать их просто невозможно. После включения кабеля к принтеру включают его через основную кнопку.

Питание

Устройство «запитывается» от бытовой сети переменного тока 220 В через стандартную трех контактную розетку с заземлением. Перед включением сеть пользователь должен убедиться, что напряжение стабильно. Не допускается перегрузка розетки, к которой подключается аппарат, к ней не должны включаться другие бытовые приборы и различные переноски.

Как подключить беспроводный Wi-Fi принтер

Современные печатные устройства Кэнон имеют простую систему подключения к беспроводным сетям Wi-Fi для этого даже не требуется наличие на панели ЖК-дисплея и кода SSID. Сначала нажимают на лицевой панели кнопку Wi-Fi, начнет мигать индикатор, это означает, что аппарат пробует подсоединиться к сети.

Потом на роутере находят кнопку WPS и нажимаю ее, таким образом пользователь дает согласие на присоединение Wi-Fi к Кэнон. Процесс будет завершен успешно, когда лампочка на панели управления будет гореть зеленым цветом.

Устройства для печати и сканирования Canon могу управляться в режиме «онлайн» даже без роутера, достаточно иметь смартфон или планшет. Так можно контролировать его работу и менять параметры настройки при помощи веб-браузера, открыв в нем «удаленный интерфейс».
