Инструкция по замене конденсаторов на материнской плате

Введение.

Замена конденсатора требуется при выявлении проблем в работоспособности материнской платы, видеокарты и других плат вашего компьютера или ноутбука.

Замена конденсатора, обычно, требуется при возникновении электролитических утечек, а так же при их закорачивании.
Так же на эту проблему указывает заторможенная работа ПК. Нередко пользователи пытаются, в таких ситуациях, наивно полагая, что проблема разрешится за 40 минут процесса установки. Понять, что вы столкнулись именно с этой проблемой не так сложно, для этого достаточно разобрать системный блок и приглядеться к микросхемам. Обычно, дефекты этих элементов видны невооруженным глазом, поэтому будьте готовы.
Как говорится, информирован – вооружен.

Замена конденсаторов потребуется, если осмотрев их, вы можете наблюдать небольшие вздутия на корпусе, вытекшие электролиты. Обычно, страдают элементы северного и южного мостов. Но известны случаи, когда подобные система «тормозила», а на плате не было никаких явных на то признаков. Для более глубокой проверки стационарного ПК потребуется стрелочный омметр.
Вам потребуется установить чувствительность этого устройства на самом низком уровне, после чего подключить его к ножкам конденсатора, которые вы можете найти впаянные с другой стороны материнской или иной платы. Первые пару секунд, конденсатор начнет заряжаться, на что укажет резкое отклонение стрелки. По окончании зарядки, стрелка вернется на прежнее место. После этого, следует повторить процедуру, поменяв местами выводы конденсатора. Если стрелка омметра указывает на нуль, следовательно ваш конденсатор закоротило. При противоположном положении стрелки, знайте, что вы столкнулись с обрывом. Ну а если стрелка находится на одном месте и не возвращается на исходное место, то имеет место ряд других, более неприятных проблем.

Электролитические конденсаторы блока питания и ESR

Напоминаем, что в блоках питания используются специальные низковольтные конденсаторы с низким ESR (эквивалентным последовательным сопротивлением, ЭПС).

Подобные устанавливают и на материнских платах компьютеров.

Узнать их можно по маркировке.

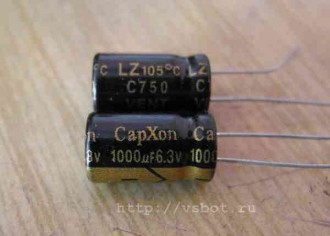

Например, конденсатор с низким ESR фирмы «СapXon» имеет маркировку «LZ». У «обычного» конденсатора букв LZ нет. Каждой фирмой выпускается большое количество различных типов конденсаторов. Точное значение ESR конкретного типа конденсатора можно узнать на сайте фирмы-производителя.

Производители блоков питания часто экономят на конденсаторах, ставя обычные, у которых ЭПС выше (и стоят они дешевле). Иногда даже пишут на корпусах конденсаторов «Low ESR» (низкое ЭПС).

Это обман, и такие лучше конденсаторы лучше сразу заменить
.

В наиболее тяжелом режиме работают конденсаторы фильтра по шинам +3,3 В, +5 В, +12 В, так как по ним циркулируют большие токи.

Встречаются еще «подлые» случаи, когда со временем подсыхает конденсаторы небольшой емкости в источнике дежурного напряжения. При этом их емкость падает, а ESR растет.

Или емкость падает незначительно, а ESR растет сильно. При этом никаких внешних изменений формы может и не быть, так как их габариты и емкость невелики.

Это может привести к тому, что изменится величина напряжения дежурного источника. Если оно будет меньше нормы, основной инвертор блока питания вообще не включится.

Если оно будет больше, компьютер будет сбоить и «подвисать», так как часть компонентов материнской платы находится под именно этим напряжением.

Емкость можно измерить .

Впрочем, большинство тестеров может измерять емкости только до 20 мкФ, чего явно недостаточно
.

Отметим, что ESR измерить штатным тестером невозможно.

Нужен специальный измеритель ESR!

У конденсаторов большой емкости ESR может иметь величину десятых и сотых долей Ома, у конденсаторов малой емкости – десятых долей или единиц Ом.

Если оно больше – такой конденсатор необходимо заменить.

Если такого измерителя нет, «подозрительный» конденсатор необходимо заменить новым (или заведомо исправным).

Отсюда мораль – не оставлять включенным источник дежурного напряжения в блоке питания. Чем меньшее время он будет работать, тем дольше будут подсыхать конденсаторы в нем.

Необходимо после окончания работы либо снимать напряжение выключателем фильтра, либо вынимать вилку кабеля питания из сетевой розетки.

В заключение скажем еще несколько слов

Ошибки в ремонте материнской платы

Рассмотрим несколько типичных ошибок, которые делают начинающие ремонтники. Избегайте этих «граблей».

Напоминаем, что при ремонте материнской платы нежелательно использовать паяльник более 40 Вт. В противном случае можно перегреть места пайки и необратимо повредить контактные площадки и токопроводящие дорожки платы.

Жало паяльника должно быть хорошо отформовано, и за этим нужно постоянно следить. Дело в том, что постепенно медь жала потихоньку растворяется в припое. И на поверхности жала образуются раковины. Из-за этого приток тепла к месту пайки ухудшается.

Кроме того, корявая поверхность жала может легко повредить контактные площадки и токопроводящие дорожки материнской платы.

После выпаивания неисправных конденсаторов затекший припой из отверстий нужно удалять только деревянной палочкой.

Металлическими предметами делать этого нельзя! Дело в том, что материнская плата имеет несколько контактных слоев, а внутренняя металлизация в отверстиях соединяет эти слои.

Металлические предметы (скрепки, иглы от шприца и т.д.) могут повредить металлизацию, и контакт между слоями исчезнет. Восстановить его невозможно! Шансы на то, что материнская плата нормально заработает после такого ремонта, уменьшаются.

Некоторые ремонтники высверливают затекший в отверстия припой тонким сверлом. В этом случае повредить металлизацию еще легче. Никогда так не делайте!

Иногда вместо специальных конденсаторов (с малым ESR) берут обычные, подешевле. Как вы думаете, что будет в этом случае?

Правильно, они очень быстро выйдут из строя.

Повышенное ESR приведет к тому, что они будут сильнее греться, и быстрее деградируют.

Или материнская плата вообще не заведется.

Специальные конденсаторы бывают нескольких типов – от дорогих до дешевых.

Если ваша плата проработала уже несколько лет, то, видимо, нет смысла использовать дорогие. Ведь скоро вы либо сделаете апгрейд, либо смените компьютер. В этом случае можно использовать, например, конденсаторы CapXon. Они недорогие и среднего качества.

При их установке можно рассчитывать на то, что плата еще год-два поработает. А при благоприятных условиях – и больше.

Иногда при замене конденсаторов действуют по принципу «чем больше, тем лучше». Или когда нет конденсаторов нужной емкости, берут с емкостью побольше, чтобы «уж точно хватило». Делать этого не следует. Нужно ставить конденсаторы именно той емкости, которая была!

Установка конденсаторов большей емкости приведет к тому, что низковольтный стабилизатор ядра процессора (именно там чаще всего выходят из строя конденсаторы) будет еще работать в еще более тяжелом режиме. Импульсы тока через полевые транзисторы-ключи будут больше, они перегреются, и могут выйти из строя.

У конденсаторов есть и такой параметр, как рабочее напряжение. Типовые значения – 4; 6,3; 10; 16 В. Необходимо использовать конденсаторы с рабочим напряжением не меньше того, которое было. При установке конденсаторов с меньшим напряжением они сразу выйдут из строя!

Конденсаторы с бОльшим рабочим напряжением использовать можно. Другое дело, что они могут быть больше по габаритам, что затруднит их установку.

Ну, все, друзья, заканчиваю. Скажу вам – не бойтесь практических дел! Вы ведь все равно собирались избавиться от неисправной «материнки», не так ли? Попробуйте ее оживить! Если получится – вы не только сэкономите деньги, но и поднимете себе самооценку, что однозначно хорошо.

Напоследок отметим: бывают случаи, когда материнскую плату отремонтировать не получается. Всякое бывает в этой жизни… Иногда приходится покупать новую.

До новых встреч!

Процесс пайки

Прежде чем паять, надо вставить ножки с посадочные гнезда, соблюдая полярность. Минусовая ножка детали обычно короче плюсовой, она устанавливается на «минус» площадки (обычно закрашено белым) Паять надо с обратной стороны, для этого плату переворачивают, и ножки загибают. Припаять конденсатор будет значительно проще, если предварительно смочить контактные «пятачки» каплей флюса.

Паяльник разогревают, подносят к контактной площадке, и к ней же подносят проволочку припоя. Жалом дотрагиваются до припоя, чтобы капелька соскользнула на место пайки. Так последовательно надо паять все контакты, после чего откусить кусачками лишние торчащие ножки.

Возможно, с первого раза красиво паять не получится, и надо будет потренироваться. Обучаться методам пайки лучше заранее на ненужных деталях. После замены неисправного элемента следует попытаться включить материнскую плату и проверить её работоспособность.

Общие сведения

Конденсаторы предназначены для накопления электрической энергии и выдаче её при необходимости. Эти пассивные электронные компоненты разделяются на виды:

конденсатор постоянной ёмкости;
конденсатор переменной емкости.

Основная характеристика элемента – ёмкость. Она обозначается буквой С и измеряется в фарадах.

Важно! Единица ёмкости 1 Ф – это очень большая величина. Применяемые на практике детали имеют емкость, измеряемую в микрофарадах (мкФ), пикофарадах (пФ), нанофарадах (нФ). Графическое обозначение на схемах выглядит, как две параллельные вертикальные чёрточки, разделённые промежутком

Графическое обозначение на схемах выглядит, как две параллельные вертикальные чёрточки, разделённые промежутком.

Устройство ёмкостного двухполюсника постоянной и переменной ёмкости

Устройство обычного конденсатора именно так и выполнено. Между двумя пластинами (обкладками) находится воздушный промежуток – диэлектрик. Значение ёмкости напрямую зависит от размера обкладок и расстояния между ними.

Работа конденсаторов переменной ёмкости основана на изменении расстояния между пластинами. Подвижные пластины – ротор, неподвижные – статор. Существуют вакуумные переменные ёмкостные элементы. Устройство помещено в колбу, из которой выкачан воздух.

Графическое обозначение на схемах

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

Как избежать вздутия конденсаторов

Главное – не допускать перегрева этих элементов. Для чего следует придерживаться простых, но эффективных правил:

Всем привет, сегодня я покажу на своем примере, как можно быстро и правильно произвести замену вздутых конденсаторов на материнской плате компьютера своими руками.

Сразу предупрежу, замена конденсаторов своими руками требует определенных знаний и умений пользоваться таким инструментом как паяльник. В моем случае это китайская паяльная станция Lukey 702.

Если опыта в пользовании паяльника нет, то сто раз подумайте, прежде чем браться за замену конденсаторов.

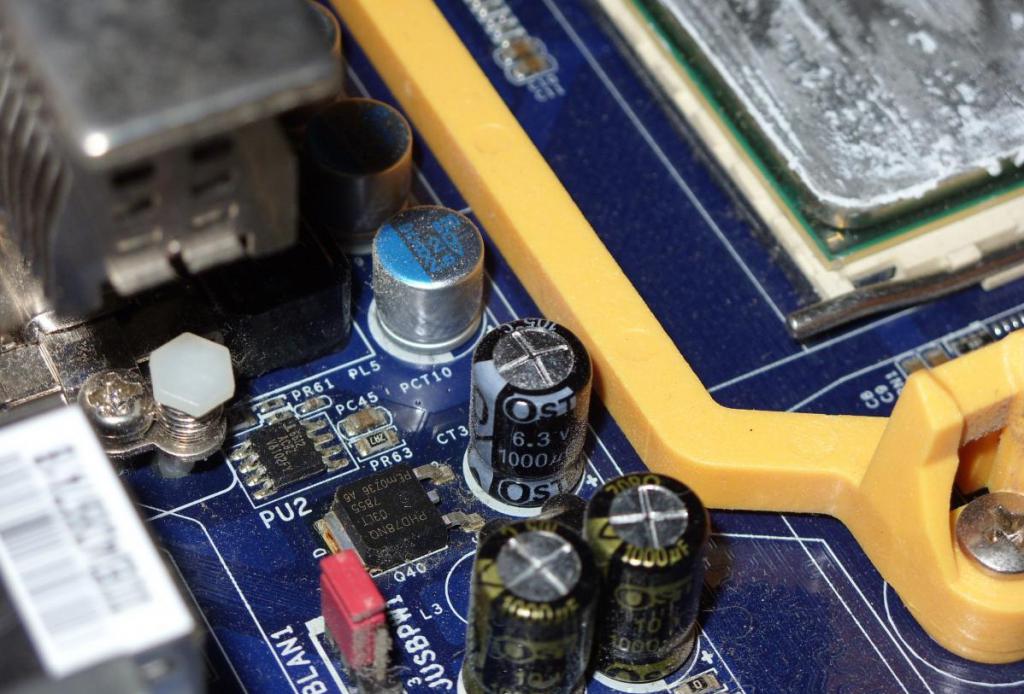

На материнской плате компьютера, как правило, конденсаторы начинают выходить из строя через 3-4 года пользования им. Но бывают и исключения, в т.ч. брак. В современных реалиях это нормальное явление, поэтому будем менять их на новые.

Признаки неисправности конденсаторов в материнской плате компьютера

При включении компьютер сначала включается, потом выключается. После трех-четырех раз включения он включается нормально, и грузится операционная система. После этого он работает без проблем, но только стоит его выключить и включить на следующий день, проблема опять повторяется. Эти признаки говорят о том, что возможно у вас высохли и вздулись конденсаторы на плате.
Компьютер просто не включается. Возможно причиной не включения могут быть также конденсаторы, как на материнской плате, так и в блоке питания.
При включении или работе компьютера часто появляется синий экран с указанием ошибки. Это также может быть причиной вздутия и неисправностей конденсаторов на материнской плате. Как правило это первичные признаки, когда конденсаторы только начинают вздуваться.

Начнем с внешнего осмотра, откройте боковую крышку системного блока и внимательно осмотрите материнскую плату. Как правило визуально можно понять, что конденсаторы на материнской плате вздулись и требуют замены.

Постарайтесь осмотреть материнскую плату очень внимательно, т.к. если человек неопытен в данном вопросе, он не всегда с первого раза может выявить неисправный конденсатор. Далее, нам необходимо найти новые конденсаторы на замену. Обычно есть два варианта, либо взять со старой материнской платы, либо купить в любом магазине радиодеталей, они совсем не дорогие. Алгоритм простой, выпаиваете старые конденсаторы, смотрите номинал и покупаете новые, лучше взять с собой старые, чтобы показать продавцу (главное, необходимо помнить, что по вольтажу можно брать больше, но не меньше ). Например, стояли 6.3 вольт 1500 мкф, на замену можно поставить 16 вольт 1500 мкф .

Опять же, если у вас или у ваших друзей есть старая материнская плата, можете выпаять и с нее. Ну вот, у нас все готово для перепайки, начнем замену конденсаторов на материнской плате своими руками.

Повторюсь, на всякий пожарный, замена конденсаторов на материнской плате своими руками требует определенных умений работы с паяльником, если же вы готовы, приступаем.

При замене конденсаторов нам потребуется следующее:

Паяльник
Канифоль
Припой
Зубочистки
Бензин очищенный (для удаления канифоли с платы)

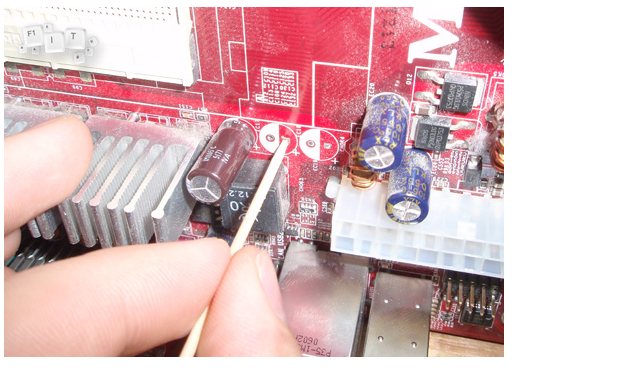

После того как мы выпаяли старый конденсатор, нужно прочистить отверстия для впаивания нового, иначе старый припой просто не даст его нормально вставить. Будем использовать для этого зубочистку или скрепку. Аккуратно вставляем ее в отверстия и нагреваем паяльником с обратной стороны, чтобы вытолкнуть весь лишний припой. Еще раз повторюсь, делать это нужно очень аккуратно, так как материнская плата многослойная и можно повредить дорожки внутри платы.

После прочистки отверстий вставляем конденсатор на место, обязательно соблюдая полярность . Обычно, на материнской плате есть обозначения установки конденсаторов (закрашенная сторона это — минус), но лучше всего запомнить как был установлен старый. Данное правило не относится к материнским платам ASUS, у них все наоборот. На самих конденсаторах также есть обозначения в виде полосы со знаком — .

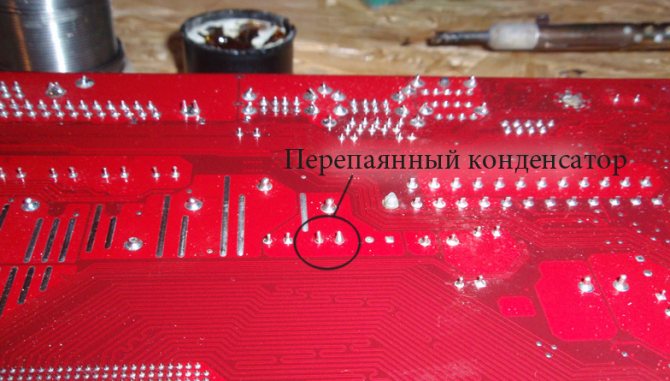

Конечная стадия нашего процесса, запаиваем конденсатор с обратной стороны платы. Затем обрезаем ножки конденсаторов.

Не забываем очистить плату от флюса или канифоли.

Ну вот и все, на этом наш ремонт завершен. Главное не бояться и аккуратно пробовать паять своими руками. Скажу вам по секрету, это очень увлекательный процесс.

Как сохранить файл в иллюстраторе в пдф
Что делать если не запускается файл start bat
Тип двигателя в hdd
Как делать финты в фифа 12 на джойстике ps3
Влияние компьютера на щитовидку

Признаки неисправности конденсаторов в материнской плате

1. При включении компьютер включается, потом выключается. После 3-4 раза включения он включается нормально, и грузится операционная система. После этого он работает без проблем, но только стоит его выключить и включить на следующий день, проблема опять повторяется. Эти признаки говорят о том, что возможно у вас высохли и вздулись конденсаторы на плате.

2. Компьютер просто не включается. Возможно этой причиной могут быть также конденсаторы, или проблема с блоком питания. Как проверить блок питания, читаем здесь.

3. При включении или работе компьютера часто появляется синий экран. Это также может быть причиной вздутия и неисправностей конденсаторов на материнской плате. Как правило это первичные признаки, когда конденсаторы только начинают вздуваться.

4. Откройте боковую крышку системного блока и внимательно осмотрите материнскую плату. Как правило визуально можно определить, что конденсаторы на материнской плате вздулись и требуют замены. Пример на картинке.

На рисунке в приближенном виде видно, что 2 конденсатора на материнской плате вздулись и требуют замены. Необходимо осматривать материнскую плату внимательно, т.к. неопытному человеку в этом деле не всегда с первого раза можно выявить неисправный конденсатор. После этого, нам необходимо найти новые конденсаторы на замену. Обычно их можно взять со старой материнской платы или купить в радиодеталях, они не дорогие. Выпаиваете старые конденсаторы, смотрите номинал и покупаете новые, можете взять с собой старые, чтобы показать продавцу (по вольтажу можно брать и больше, но не меньше). На своем примере это 6,3 вольт 1500 мкф. На замену я использовал 16 вольт 1500 мкф.

Если у вас или у ваших друзей есть старая материнская плата, можете выпаять их с нее. Все, у нас все готово, после этого начинаем замену конденсаторов на материнской плате своими руками. Как я уже писал выше, замена конденсаторов на материнской плате своими руками требует определенных умений работы с паяльником, если вы готовы, приступим.

При замене конденсаторов нам потребуется следующий инструмент:

Паяльник;
Канифоль;
Припой;
Зубочистки;
Бензин очищенный (для удаления канифоли с платы).

В идеале, для выпаивания таких деталей нужно использовать оловоотсос, ну или паяльный фен. Поскольку у меня дома есть только паяльник, то пришлось выпаивать им, поочередно нагревая ножки конденсатора и вытаскивая его. Вывод: простым паяльником это делать крайне неудобно.

После того как мы извлекли старый конденсатор и приготовили ему замену, нужно прочистить отверстия для конденсатора, иначе старый припой не даст его нормально вставить. С оловотсосом можно было бы справиться за пару секунд, но мне пришлось повозиться и использовать зубочистки. Аккуратно вставляем их в отверстия и нагреваем паяльником с обратной стороны, чтобы вытолкнуть весь лишний припой. Еще раз повторюсь, что это нужно делать аккуратно, так как плата многослойная и можно повредить дорожки внутри платы

После прочистки отверстий вставляем конденсатор на место, обязательно соблюдая полярность. Обычно, на материнской плате есть обозначения установки конденсаторов (закрашенная сторона это — минус «– «), но лучше всего запомнить как был установлен старый. На самих конденсаторах также есть обозначения ввиде полосы со знаком » — «.

Запаиваем с обратной стороны. Фото самого процесса у меня нет, так как я не смог паять и одновременно фотографировать. Зато есть фото конечного результата )

Не забываем очистить плату от флюса или канифоли.

Ну вот и все, на этом мой ремонт закончился. Главное не бояться и аккуратно пробовать паять своими руками. Должен заметить, это очень увлекательный процесс.

На всякий случай, даю вам видео, где вы также можете посмотреть, как происходит процесс замены конденсаторов на материнской плате своими руками.

Как проверить конденсатор мультиметром не выпаивая, на плате

Честно говоря желательно все же выпаивать детали. Если схема простая, можно попробовать перерезать контактные дорожки скальпелем — те которые ведут к конденсатору, около его ножек.

Промеряем его емкость как обычно, потом паяльником залуживаем дорожки, порезы заполняются оловом, дорожка восстановлена. Я так проверил электролитический кондер на плате моим универсальным тестером, благо тут полярность не нужно соблюдать, что удобно:

Еще один способ проверки конденсаторов на плате это — пропайка или прогрев. Некоторые неисправные электролитические конденсаторы начинают снова работать если их контакты хорошенько пропаять. Сам конденсатор прогревается при этом, после этого устройство начинает работать. Если такое случилось, нужно все равно выпаять этот конденсатор и заменить на новый.

Если есть схема устройства на которой указаны напряжения или в опорных точках — то это самый правильный вариант проверки. Сняв показания с этих точек и сверив их с теми что на схеме по цепочке можем проверить элементы схемы. А на платах различных устройств так же есть контрольные точки, по которым мастер и «вычисляет» неисправные компоненты:

Для получения исчерпывающих характеристик снова подключаем наш универсальный прибор. У конденсатора есть такая важная характеристика — его эквивалентное последовательное сопротивление (ESR). Не будем сегодня углубляться в эту тему, скажу лишь, что наш прибор прекрасно «видит» эту характеристику.

Если величина ESR превышает 5 ом, то даже при отсутствии внешних признаков (вздутие, пробой) такой конденсатор нужно выпаивать и менять на новый. Опять же для чистоты эксперимента можно промерять сначала исправный конденсатор и взять его характеристики как эталонные.

Важно! При снятии характеристик нужно помнить что полученная ESR (так же как и емкость) зависит от того, как соединены конденсаторы между собой, последовательно или параллельно. При измерении будут погрешности ввиду того, что током от прибора будут запитываться и другие элементы схемы

Сборка

Сборку, как говорится, производить в обратном порядке. Подключаем к материнской плате сначала все проводки от жгута передней панели корпуса. Затем проводи от блока питания, USB-хвосты, питание на корпусные вентиляторы. Прикручиваем плату к стенке. Вставляем платы расширения (видео, сетевые и т.д.). Подключаем питание – включаем.

Работает – закрываем крышку корпуса и наслаждаемся.

Замена конденсаторов на материнской плате – это часто встречающийся вид ремонтных работ. Если дома есть паяльник с припоем, то восстановление работоспособности матплаты можно выполнить самостоятельно. И при этом не придется лишний раз тратить время на поездку до сервисного центра и ожидания выполнения ими работ. К тому же из финансовых затрат будет только покупка нового конденсатора, идентичного заменяемому.

Зачастую люди связывают перебои в функционировании своей компьютерной техники с различными программными ошибками, вирусами или выходами из строя комплектующих. Да, это так – причина может быть абсолютно любой. Но в последнем случае обычно принимается решение о замене сбойного компонента, что не всегда обоснованно. Яркий тому пример – материнская плата.

Она — основа компьютера, обрабатывающая миллионы сигналов, посланных от различных устройств. На плате находятся тысячи элементов, однако преждевременному выходу из строя подвержены только несколько. Наиболее частой поломкой является неисправность конденсаторов. Эти элементы крайне важны для надежной работы системы – они накапливают электрический заряд и отдают его при необходимости. И в этом случае самостоятельная замена конденсаторов на материнской плате является наиболее оптимальным решением. И вот почему:

Поиск платы. Конденсаторы редко выходят из строя на новых изделиях. Исключением является брак. Т.е. техника перед появлением такой неисправности должна хорошенько поработать в течении продолжительного времени. А значит, велика вероятность, что придется искать материнскую плату прошлых поколений, что может стать большой проблемой.
Замена конденсаторов на материнской плате своими руками или даже обращение в сервис – это финансово менее затратное дело, чем покупка новой платы.

Определить неисправный конденсатор не трудно. Как правило, на вершине будет присутствовать небольшая вздутость, иногда с коричневатыми подтеками. В редких случаях вздутие происходит вниз, что также отчетливо определяется при визуальном осмотре. Еще можно измерить емкость с помощью специального тестера, но обычно достаточно простого осмотра для выявления неработоспособного компонента. Итак, определив неисправный конденсатор, следует подготовиться к перепайке. Для этого потребуется точечный паяльник, канифоль, олово, щипцы и сам конденсатор. Он должен быть такой же емкости и напряжения, как и поломанный. Тщательно разогрев паяльник, следует поочередно выпаять усики крепления конденсатора к материнской плате. Это совсем не сложно и не требует особых навыков и знаний. Далее нужно выпрямить ножки нового конденсатора, вставить его посадочные отверстия и запаять оловом. Если неисправных компонентов несколько, то все их необходимо заменить по такой же схеме. На этом замена конденсаторов на материнской плате завершена. Припаянные электронные компоненты должны прочно держаться. Проверить работоспособность новых конденсаторов можно как прибором, так и при обычном старте платы. При неработающих конденсаторах материнская плата не будет стабильно работать, чаще всего следует перезагрузка либо вообще отсутствует старт. Практически невозможно неправильно установить конденсатор. Следует лишь соблюдать полярность, указанную и на материнской плате и на конденсаторе.
Замена конденсаторов на материнской плате своими руками – довольно простая работа. Эти элементы весьма дешевые, но игнорирование выхода из строя хотя бы одного может привести к весьма печальным последствиям.

После длительной эксплуатации техники, включая компьютеры, некоторые комплектующие могут приходить в нерабочее состояние. Причины могут быть, как серьезные, так и незначительные. К незначительным причинам можно отнести вздутые или потекшие конденсаторы. В этом случае, для восстановления работоспособности потребуется замена конденсаторов на материнской плате
. Стоит заметить, что конденсаторы могут выходить из строя не только на материнке, но и на блоке витания, видеокарте.

Процесс замены конденсаторов не является слишком сложным, как может показаться на первый взгляд. Эту операцию можно выполнить и в домашних условиях, если четко придерживаться инструкции и иметь в наличии необходимые инструменты, приспособления и необходимые новые конденсаторы.

Подготовка

Рабочего места

Паяют всегда при нормальном общем освещении (не хуже 500 люкс), при необходимости создания более комфортных условий применяют источник местного освещения.

Следует позаботиться о хорошей вентиляции. Наилучшие результаты дает вытяжка, при ее отсутствии паяют с перерывами для проветривания помещение от паров канифоли (каждый час при интенсивной работе).

Выбор паяльника по мощности

Паяют паяльниками различной мощности. Обычно исходят из того, что:

маломощные паяльники (20 – 50 Вт) удобны для работы с электроникой, позволяют паять тонкие провода;
100-ваттным инструментом паяют слои меди толщиной не свыше 1 мм;
200 Вт и более позволяет паять такие массивные детали, которые изначально требуют применения мощных паяльников.

О мощности прибора легко судить визуально: 50-ваттный паяльник оказывается чуть крупнее авторучки, тогда как 200-ваттный – имеет общую длину примерно 35-40 см.

Паяльника к работе

Перед первым включением следует удалить с корпуса остатки заводской смазки. Их выгорание приводит к появлению дыма и неприятного запаха. Поэтому паяльник включают через удлинитель, выставляя его на улицу через форточку на четверть часа.

Затем молотком проковывают жало паяльника: уплотнение меди увеличивает срок службы. Кончику жала придают форму:

под углом или на срез – для точечной работы (пример показан на рисунке 5);
ножевидную – таким жалом одновременно паяют нескольких контактов (характерно для микросхем);
специальную – ими паяют некоторые разновидности радиодеталей.

Рисунок 5. Пример универсальной заточки жала паяльника и правильного облуживания его рабочей области

Перед тем как начать паять, следует очистить жало от оксидной пленки. Эту процедуру выполняют мелкозернистой наждачной бумагой или бархатным напильником, а также химическим способом: погружением в канифоль. Очищенное жало облуживают припоем.

При необходимости паять в точке можно мощным паяльником. Для этого на его жало накручивают медную проволоку диаметром 0,5 – 1 мм, используя ее свободный конец для нагрева припоя.

Деталей к пайке

Паяют всегда в несколько этапов. Сначала готовят поверхность металлического проводника:

удалением окисной пленки с последующим обезжириванием;
облуживанием (нанесение слоя олова на входящие в контакт поверхности).

Затем можно соединять детали.

Обязательно зачищают провода, бывшие в употреблении.

Окисную пленку снимают напильником, наждачной бумагой, лезвием ножа. В случае гибких проводов обрабатывают каждую проволоку.

Изоляцию эмалированного провода удаляют протаскиванием по поверхности ПВХ-трубки, к которой его прижимают нагретым жалом.

Признак готовности – равномерно блестящая поверхность без остатков оксидной пленки.

Паяют всегда с обезжириванием, т.е. протирают поверхность безворсовой тканью или салфеткой, смоченной ацетоном или уайт-спиритом.

У новых проводов окисная пленка отсутствует. Их облуживают сразу после удаления изоляции.

Залудить медный проводник необходимо под флюсом, после прогрева припой должен покрыть поверхность металла тонким слоем. При наличии наплывов паять не рекомендуется, провод располагают вертикально, проводя паяльником сверху вниз. Излишек расплавленного припая при этом перетекает на жало.

Если же необходимо паять алюминий, то процедуру зачистки и облуживания совмещают. Для этого помещают провод, покрытый канифолью, в наждачную бумагу, греют его с одновременным вращением.

Качество флюса некоторых видов падает при длительном хранении, а также под воздействием влаги воздуха. Поэтому такими флюсами паяют с дополнительным контролем срока годности.

Замена конденсаторов на материнской плате

К незначительным причинам можно отнести вздутые или потекшие конденсаторы. В этом случае, для восстановления работоспособности потребуется замена конденсаторов на материнской плате.

Стоит заметить, что конденсаторы могут выходить из строя не только на материнке, но и на блоке витания, видеокарте.

Выбор инструмента для перепайки конденсаторов

Одним из самых важных инструментов для перепайки является выбор паяльника.

Конечно же, чем более точнее (диаметр жала должен быть максимально маленьким) будет паяльник, тем удобнее и качественнее можно осуществить перепайку, и при таких условиях, будет меньшая вероятность повредить дорожки и близлежащие детали, размещенные на материнской плате. Но для этих целей может подойти паяльник, который используется в домашних условиях. Также, паяльник должен быть по мощности от 40 до 80 Вт: если его мощность будет меньше, качество пайки будет не на высоком уровне, если же больше,- то существует риск прожечь основание материнской платы и лежащие рядом дорожки. Если жало имеет довольно большой диаметр, при пайке необходимо человеку паяльник держать под определенным углом, как показано на картинке.

Наиболее подходящим вариантом для домашней перепайки конденсаторов считается паяльная станция без термофена. Стоит она относительно недорого, но с ней довольно комфортно работать, а результат будет качественным, ведь здесь можно самостоятельно регулировать температуру.

Также, для проведения пайки необходимы следующие материалы:

оплетка, которая позволит извлекать лишний припой, в случае необходимости (при покупке оплетки обращайте внимание на его диаметр);
трубчатый припой, в котором присутствует внутри жидкий флюс;
мягкий припой, который чаще всего поставляется в катушке;
очистительный раствор для того, чтобы очистить материнскую плату от лишнего припоя и флюса;
канифоль.

Также, в некоторых ситуациях может понадобиться оловоотсос. Этот инструмент также не стоит больших денег, но в случае надобности, им можно быстро и качественно убрать лишний припой в процессе пайки.

Для перепроверки работоспособности платы (рекомендуется эту операцию провести до начала и после перепайки конденсаторов) используйте PCI POST плату. После начала загрузки, вы сможете контролировать все этапы нагрузки и работоспособности системы.

Процесс перепайки конденсаторов на материнской плате

Изначально, подключите PCI POST плату и попробуйте включить компьютер

Дойдя до определенного момента загрузки, компьютер выключается и ничего не происходит, именно в этот момент вам нужно запомнить цифры, которые выдает плата и исходя из кода ошибки, обратить внимание на тот или иной конденсатор

После этого необходимо извлечь материнскую плату и отключить все комплектующие (оперативную память, процессор с кулером и т.д.). Разместите ее на ровную деревянную поверхность и закрепите ее таким образом, чтобы не допустить ее раскачивание.

Разогрейте паяльником места закрепления старых конденсаторов и извлеките их. Не нужно торопиться и быстро нагревать эти места, чтобы не повредить поверхность материнской платы. Небольшим раскачиванием дергайте конденсатор, чтобы его извлечь.

Вставьте новый конденсатор в отверстия (предварительно выровняйте на нем ножки), где должен размещаться конденсатор. Разогрейте припой при помощи паяльника и нанесите его на место стыка конденсатора и материнской платы.

При помощи оловоотсоса извлеките лишний припой с материнской платы, пока он еще не успел затвердеть.

После окончания всех работ, не забудьте разобрать и очистить этот инструмент от припоя, чтобы его можно было использовать и в дальнейшемДля полноценной очистки материнской платы от лишнего припоя, наложите поверх оплетку и разогрейте ее. Она тщательнейшим образом соберет лишний припой. После этого, конец оплетки, который был использован, отрежьте ножницами.

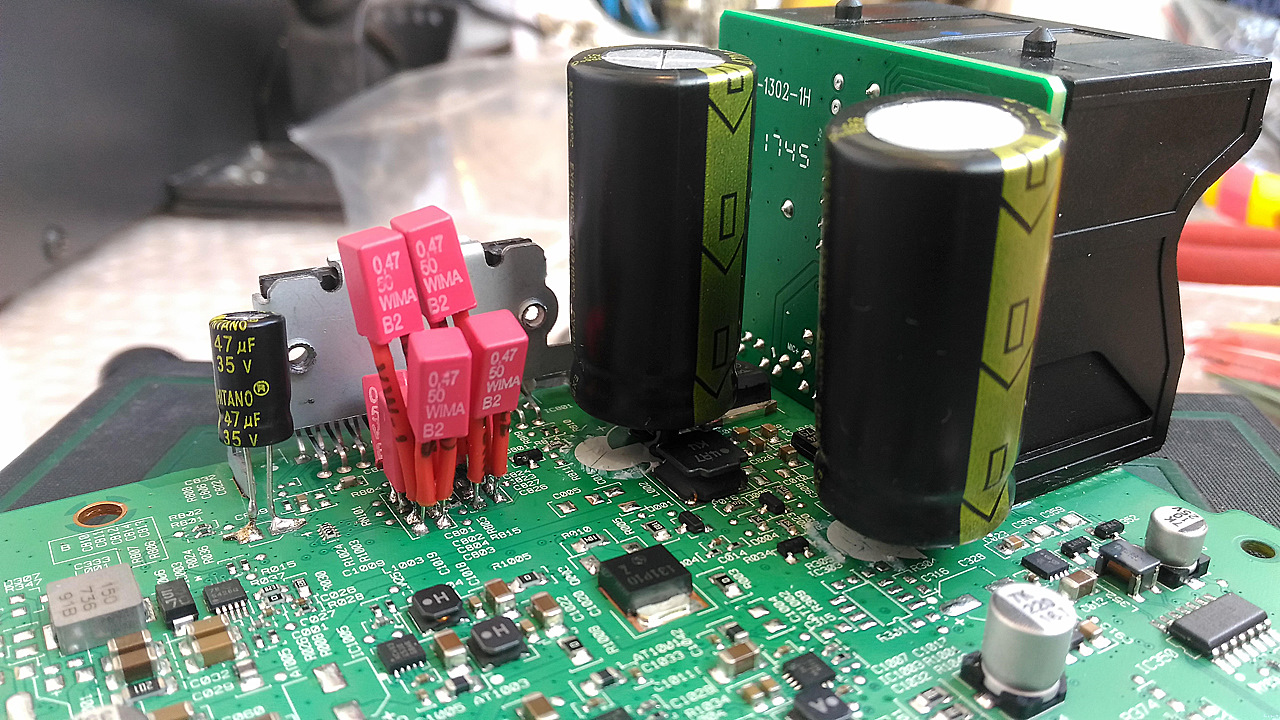

Аккуратно обработайте место пайки специальным очистителем, чтобы окончательно избавиться от излишеств, которые появились во время проведения данных работ.В итоге, вы должны получить схожий результат, который показан на картинке.
