Полная разборка механической клавиатуры

Механическая клавиатура: открытие

В данной статье представлены 7 простых шагов, которые помогут вам открыть механическую клавиатуру. Следуя этим инструкциям, вы сможете осуществить доступ к внутренним компонентам клавиатуры и выполнить необходимые действия для ее обслуживания.

Переверните клавиатуру и поставьте ее на ровную поверхность.
С помощью отвертки отвинтите все винты, которые находятся на нижней стороне клавиатуры. Постарайтесь не потерять винты, чтобы потом можно было их вернуть на место.
Аккуратно отделите верхнюю часть клавиатуры от нижней, используя пластиковую карту или тонкую пластинку

Передвигайте карту вдоль клавиатуры, чтобы разъединить защелки.
После того как верхняя часть клавиатуры отделена, обратите внимание на контактную плату. Не трогайте ее руками, чтобы не повредить, а используйте небольшую кисточку или сжатый воздух для удаления пыли и грязи.

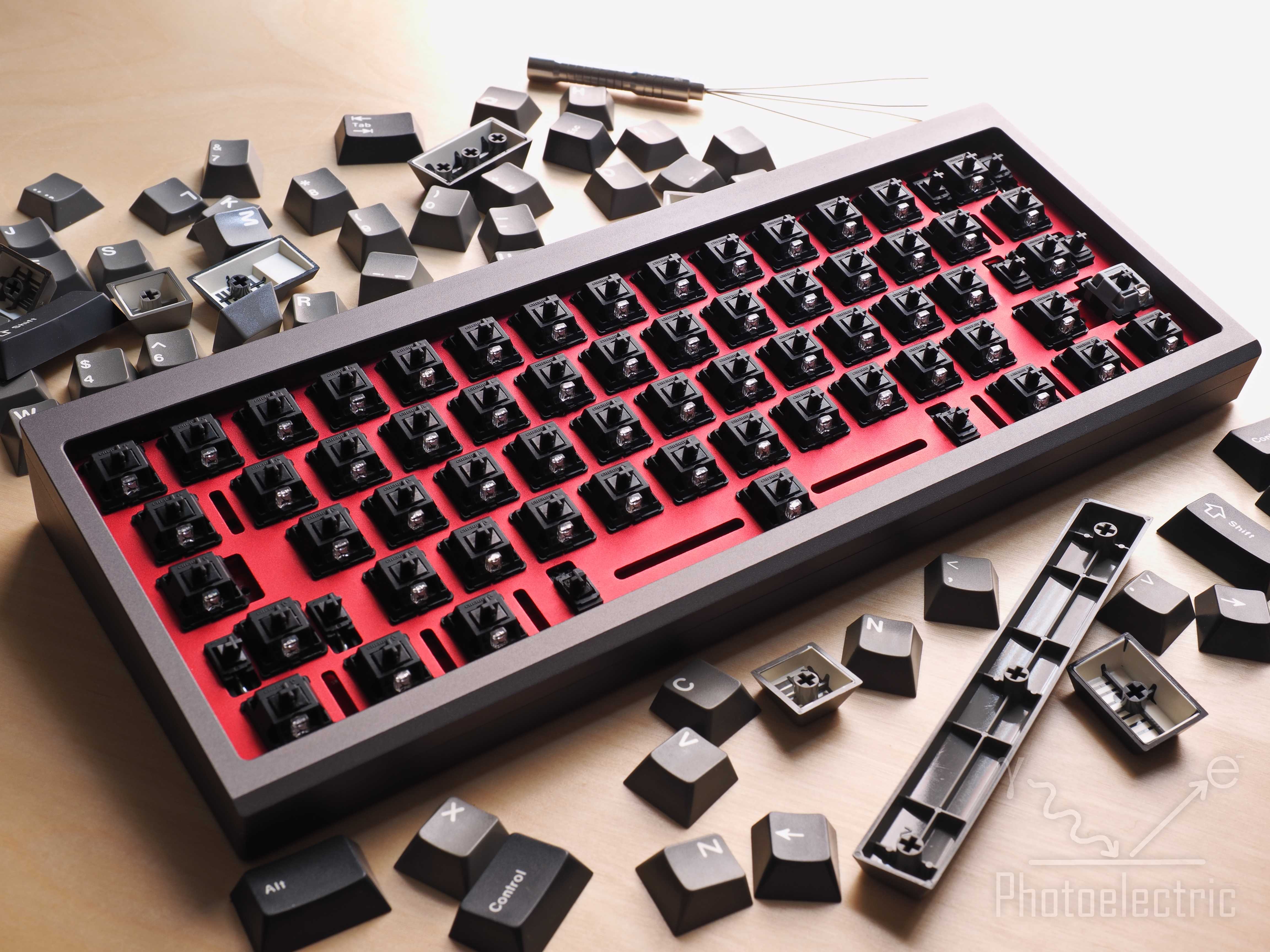

Если необходимо заменить или почистить клавиши клавиатуры, аккуратно выньте каждую из них из верхней части клавиатуры и почистите или замените их по необходимости.
После выполнения всех необходимых действий, соберите клавиатуру обратно, следуя шагам в обратном порядке

Убедитесь, что все винты на своих местах и что клавиатура хорошо зафиксирована.
После того как клавиатура собрана, проверьте ее работоспособность, нажимая каждую клавишу и убедитесь, что все функции работают должным образом.

Не забывайте, что открытие механической клавиатуры может привести к утрате гарантии на устройство. Поэтому, перед тем как самостоятельно ремонтировать клавиатуру, рекомендуется проконсультироваться с производителем или заменить ее на новую, если приобретена гарантия.

Следуя данным инструкциям, открыть механическую клавиатуру не составит большого труда. Теперь вы сможете быстро и надежно выполнить необходимые действия для ремонта или улучшения работы вашей клавиатуры.

Полезные советы и предосторожности

1. Подготовьте рабочую область:

Прежде чем начать разбирать механическую клавиатуру, убедитесь, что у вас есть достаточно места для работы. Лучше использовать чистую и ровную поверхность, чтобы не потерять мелкие детали.

2. Отключите клавиатуру от устройства:

Перед разборкой клавиатуры обязательно отключите ее от компьютера или другого устройства, соединенного с ней. Это предотвратит повреждение как клавиатуры, так и устройства, к которому она подключена.

3. Используйте правильные инструменты:

Для разборки механической клавиатуры вам понадобятся некоторые особые инструменты, такие как отвертка с тонким лезвием, пинцет, пластиковые спатулы и т.д. Убедитесь, что у вас есть все необходимое перед началом работы.

4. Будьте осторожны с мелкими деталями:

Механические клавиатуры содержат много мелких деталей, которые могут быть легко потеряны или повреждены. Постарайтесь работать на отдельной поверхности или использовать емкость для сбора и хранения деталей, чтобы минимизировать риск потерять или повредить их.

5. Очистите клавиатуру перед сборкой:

Пока клавиатура разобрана, это идеальное время для ее очистки от пыли, мусора и других загрязнений. Используйте мягкую щетку или салфетку, чтобы удалить грязь и остатки, а также обезжириватель для удаления жира или пятен.

6. Соблюдайте последовательность шагов:

Важно следовать инструкциям по разборке и сборке клавиатуры в правильной последовательности. Неправильная последовательность действий может привести к повреждению клавиатуры или ее компонентов

7. Будьте аккуратны при снятии и установке ключей:

При снятии и установке клавиш используйте пинцет или пластиковые спатулы, чтобы избежать повреждения клавиш или клавиатурного переключателя. Будьте осторожны и не применяйте излишнюю силу при снятии или установке ключей.

8. Перед началом работы изучите схему клавиатуры:

Прежде чем начать разбирать клавиатуру, рекомендуется изучить дополнительные материалы, такие как схема клавиатуры или инструкции производителя. Это поможет вам понять, как правильно снять и установить детали клавиатуры.

9. Не работайте с электрическим током:

Перед разборкой клавиатуры убедитесь, что устройство полностью выключено и отключено от источника питания. Работа со звуковым и вибрационным оборудованием может вызывать неудобство и ухудшение слуха.

10. Не забудьте протестировать клавиатуру:

Когда вы собрали клавиатуру, убедитесь, что все клавиши функционируют должным образом. Проверьте каждую клавишу для того, чтобы быть уверенным, что они правильно срабатывают и нет никаких проблем с подключением.

11. В случае сомнений, обратитесь к профессионалам:

Если вы не уверены в своих навыках или не хотите рисковать выходом клавиатуры из строя, рекомендуется обратиться к специалистам или сервисному центру. Профессионалы смогут провести разборку и ремонт клавиатуры без опасности повреждения ее компонентов.

Часто встречающиеся неисправности клавиатур

Контактные площадки (и дорожки) покрыты тонким слоем серебра, которое со временем может окислиться. Контактное сопротивление при этом возрастет. Это может вызвать неустойчивое срабатывание некоторых клавиш.

Помочь этому горю просто – надо разобрать клавиатуру (выкрутив шурупы снизу) и достать мембрану

После этого надо осторожно очистить контактные площадки ученической стирательной резинкой

При этом окислы серебра удаляются, и контактная площадка делается более светлой.

Если устойчиво не срабатывают несколько клавиш, то причина может быть в другом. Могут появиться микротрещины в конкретной токопроводящей дорожке, соединяющей несколько «пятачков». В этом случае мембрану нужно заменить.

Но мембрана отдельно не продается, можно лишь использовать мембрану от другого устройства. Впрочем, современные клавиатуры в большинстве своем стоят недорого, и заменить ее (клавиатуру) не составит труда. Естественно, речь не идет о клавиатурах premium класса, которые стоят существенно дороже, но которые очень качественны и надежны.

Контакт может нарушиться и в другом месте – в печатном разъеме платы, на которой расположены бескорпусная микросхема и светодиоды.

Для очистки контактов, как на плате, так и на мембране, можно использовать ту же ученическую резинку. Иногда выходит из строя сама микросхема. В этом случае клавиатура подлежит замене.

Встречается еще один вид неисправности – обрыв жил кабеля. Чаще всего это происходит в месте входа кабеля в корпус клавиатуры. Это легко выявить с помощью «прозвонки» кабеля тестером.

Если выявлен обрыв жил, следует отрезать кусок кабеля дальше места обрыва (ближе к разъему). Затем надо припаять оставшийся кусок с разъемом к контактным площадкам платы, соблюдая цветовую маркировку проводов. Чаще всего такое происходит с дешевыми клавиатурами, у которых тонкие кабеля (производители экономят и на этом).

Микросхема может выйти из строя в клавиатуре с интерфейсом PS/2, которую переключили «на ходу».

И хорошо еще, если выйдет из строя только она. В худших случаях может выйти из строя контроллер интерфейса на материнской плате.

Косвенным признаком выхода из строя микросхемы клавиатуры служит тусклое свечение или мигание отдельных или всех индикаторов (светодиодов).

Напоминаем, что клавиатуру PS/2 можно переключать только в выключенном состоянии! При этом вилка кабеля питающей сети 220 В должна быть вынута из розетки. Или выключатель на блоке питания (если он есть) должен быть выключен.

Напоминаем также, что если вилка кабеля вставлена в сеть (и выключатель на блоке питания включен), то в блоке питания работает источник дежурного напряжения + 5В. Он питает часть компонентов материнской платы и клавиатуру. Это объясняет факт свечения индикаторов клавиатуры, когда компьютер не включен.

Однако не все так плохо – ведь можно использовать устройство с интерфейсом USB. USB разъем специально сконструирован так, что его можно переключать независимо от того, включено устройство и компьютер или нет. Это очень хорошая новость для забывчивых пользователей.

Подготовка

Я всегда беру свою клавиатуру в другую комнату, где есть больше пространства. Вы можете делать все это за своим рабочим столом, но я бы не стал возиться с водой и всей этой пылью, когда я сижу перед своим драгоценным игровым оборудованием.

Соберите все свои инструменты (всегда хорошо быть готовым) и достаньте съемник клавиш. Такие вещи часто входят в стандартную комплектацию большинства клавиатур, и они совсем не дорогие, поэтому вам не составит труда достать такую.

Сфотографируйте свою клавиатуру, если это нестандартная или малоизвестная раскладка, или убедитесь, что вы сможете найти эту раскладку в Интернете. Вы не хотите оказаться у разбитого корыта с совершенно чистой клавиатурой с неправильно стоящими клавишами.

Чистим механическую клавиатуру

Чистка механической клавиатуры — несложный процесс, который может производиться разными методами и инструментами. Есть самые распространенные действия, которые эффективнее всего, а также просты в реализации. Их мы и предлагаем рассмотреть по порядку, а вам остается применить только одно из них или произвести комплексную чистку.

Чистка поверхности клавиатуры

Если механическая клавиатура находится в эксплуатации не слишком длительный период времени, скорее всего, на ней собралось некоторое количество пыли, а сам мусор не успел проникнуть глубоко в плату или осесть возле переключателей. Тогда можно воспользоваться обычным пылесосом, выставив минимальную мощность и поднеся его прямо к поверхности устройства. Вы можете даже нажимать на клавиши, чтобы всасывающая трубка была еще ближе к корпусу. Предпочтительно использовать специальную насадку: плоскую или имеющую маленькое отверстие для всасывания воздуха.

Еще можно воспользоваться полноценным компрессором, который работает по принципу подачи воздуха под давлением. Однако при этом следует быть осторожным. Потребуется установить небольшое давление, чтобы колпачки попросту не слетели от такого напора. Это средство эффективнее пылесоса, ведь способно удалить абсолютно весь мусор, но есть в доме далеко не у каждого. Использовать компрессор следует на улице или в открытом помещении, которое потом будет легко убрать, ведь мусор будет разлетаться по всем сторонам. Бюджетная альтернатива для домашнего использования — баллон со сжатым воздухом, которым можно продуть клавиатуру уже в комнате. Предварительно расположите ее в том месте, которое можно будет потом очистить от вылетевших частиц.

Не забудьте дополнительно протереть поверхность клавиатуры тряпкой, чтобы избавиться от оставшихся сверху пылинок. Ее можно даже смочить для уборки прилипшей грязи.

Чистка корпуса клавиатуры

Теперь стоит затронуть тему, когда девайс прослужил долгие годы, и за это время порядком загрязнился. Тогда засохшую грязь и плотно забитую пыль, вероятно, не получится убрать обычным пылесосом или компрессором. Придется снимать кейкапы и заниматься уборкой самостоятельно. Что касается снятия колпачков, то это осуществляется при помощи соответствующего кольца или другого вспомогательного предмета. В крайнем случае это можно сделать пальцами.

Сами колпачки лучше промыть отдельно. Для этого подойдет любая свободная миска, куда достаточно залить моющее средство и воду, оставив пластиковые детали отмокать буквально на полчаса, а затем тщательно промыть под проточной водой и хорошо высушить.

Корпус клавиатуры можно прочистить специальной щеткой или, например, ватной палочкой. При этом аккуратно обращайтесь с краями переключателей. Старайтесь щетинками или углами других предметов не заталкивать мусор глубже, уплотняя его, а размеренными движениями выталкивайте.

Здесь тоже применим тот же самый пылесос. Теперь он должен работать еще эффективнее, особенно после удаления засохшего мусора. Выставьте небольшую мощность и пройдитесь по всей поверхности механической клавиатуры.

Если вы решили полностью разобрать устройство, чтобы наверняка избавиться от всего мусора, который может находиться даже под основной крышкой, ознакомьтесь с отдельной статьей на нашем сайте, где вы узнаете о правильной последовательности всех действий.

Подробнее: Полная разборка механической клавиатуры

Использование стационарного очистителя

В качестве исключения стоит упомянуть и о стационарном очистителе. Это средство, которое есть не у каждого дома, но оно поможет идеально очистить клавиатуру от любого типа загрязнений. Туда нужно поместить сам корпус и колпачки от клавиш, а плату оставить, ведь подвергать ее воздействию воды нельзя.

Достаточно будет задать температуру в пределах 60 градусов и оставить клавиатуру чиститься буквально на 20 минут. Однако этот способ подходит только для тех, у кого дома есть похожая станция, а приобретать ее исключительно для чистки клавиатуры не стоит.

Преимущества чистки клавиатуры:

• Улучшение работы клавиш: при длительном использовании механической клавиатуры между клавишами может накапливаться пыль, грязь и другие загрязнения, которые могут привести к залипанию или неправильной работе клавиш. Чистка помогает убрать эти загрязнения и вернуть клавиатуре нормальную работу.
• Повышение скорости и точности набора: чистая клавиатура позволяет более точно и быстро набирать текст. Отсутствие залипших или заедающих клавиш улучшает точность нажатия и позволяет набирать текст без ошибок.
• Предотвращение преждевременного износа: регулярная чистка клавиатуры помогает предотвратить износ и повреждение клавиш. Загрязнения могут повредить механизм клавиатуры и привести к необходимости замены отдельных клавиш или всей клавиатуры.
• Повышение гигиены: на поверхности клавиш могут накапливаться бактерии и микробы, которые могут привести к распространению инфекций. Регулярная чистка позволяет убрать эти микробы и обеспечить более гигиеничное использование клавиатуры.
• Улучшение внешнего вида: чистая клавиатура выглядит более презентабельно и аккуратно. Регулярная чистка помогает поддерживать клавиатуру в хорошем состоянии и сохранять ее внешний вид.

Необходимый инструментарий и навыки

Быстрое знакомство по этому вопросу в гугле и на ютубе привело к выводу, что надо менять переключатели, которые здесь «фирменные», Romer-G. Быстрый поиск на алиэкспрессе сразу привел к предложениям купить такие свитчи комплектами по 10, 30, 60 штук. Что и было сделано, т. к. решил сделать все сам, ибо когда-то навыки паяния имелись.

Были куплены 30 штук переключателей, с запасом, хотя уже на замену просились сразу несколько – «И», «К», «Й», «Я», «2» и «8» на цифровом блоке. Комплект свитчей со скидками и купонами обошлись меньше 2 000 руб. Об экономической, и вообще целесообразности, поговорим в заключительной части. Паяльник имелся в наличии, как и оловоотсос, который крайне помогает в ремонте.

Собственно, это все, что необходимо для ремонта клавиатуры Logitech G413 своими руками:

• Клавиатура
• Отвертка
• Запасные переключатели
• Паяльник или фен
• Оловоотсос
• Припой, флюс, пинцет, пиво, сухарики (лучше собственного приготовления)

Желательно, чтобы руки чтобы были попрямее, хотя про себя могу сказать скромности ради, что в определенной мере рукожоп, и отношения к ремонту техники давно не имею.

Сборка клавиатуры после очистки

После тщательной очистки клавиатуры необходимо правильно собрать ее обратно, чтобы она функционировала должным образом. В данной статье мы расскажем, как правильно собрать механическую клавиатуру.

Перед началом процесса сборки убедитесь, что все компоненты клавиатуры чистые и сухие. Если вам потребуется заменить какие-либо детали клавиатуры, убедитесь, что у вас есть запасные компоненты, которые соответствуют вашей модели клавиатуры.

Шаг 1: Раскладка клавиш

Верните каждую клавишу на свое место на клавиатуре. Убедитесь, что вы правильно ориентируетесь в расположении клавиш и следуете инструкциям производителя в отношении раскладки.

Шаг 2: Посадка и крепление переключателей

Если при очистке клавиш переключатели были сняты, перенесите их обратно на свои места. Удостоверьтесь, что каждый переключатель надежно прикреплен к своему месту и правильно работает.

Шаг 3: Установка стабилизаторов

Если у вашей клавиатуры есть стабилизаторы, установите их согласно инструкциям производителя. Убедитесь, что стабилизаторы надежно удерживаются на своих местах и обеспечивают плавное действие больших клавиш.

Шаг 4: Монтаж платы

Следующим шагом является монтаж платы на клавиатуру. Аккуратно поместите плату внутрь корпуса клавиатуры, удостоверившись, что все соединения правильно подключены и плата надежно прикреплена.

Шаг 5: Закрытие корпуса

После того, как все компоненты клавиатуры собраны на место, аккуратно закройте корпус клавиатуры и убедитесь, что все крепления надежно закрыты.

Шаг 6: Проверка работоспособности

После полной сборки клавиатуры проверьте ее работоспособность. Попробуйте нажать каждую клавишу и убедитесь, что они реагируют и работают должным образом.

Теперь, после окончания процесса сборки, ваша механическая клавиатура готова к использованию. Убедитесь, что вы понимаете процесс сборки и следуйте инструкциям производителя для достижения наилучших результатов.

Параметры безукоризненной работы клавиатуры

Для обеспечения безупречной работы механической клавиатуры необходимо учесть несколько параметров:

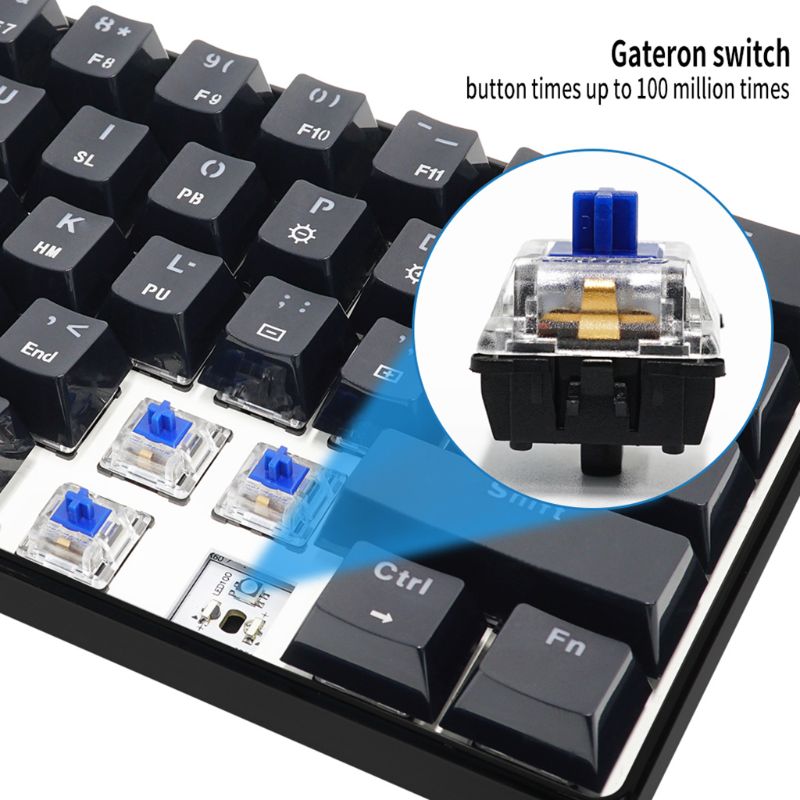

Тип переключателей: Переключатели, или также известные как ключи, являются основным компонентом механической клавиатуры. Существует различные типы переключателей, такие как вишнёвые, Кейпроник и Кайл. Выбор типа переключателя влияет на такие характеристики, как сила нажатия, тактильный отклик и звуковое сопровождение.

Материал клавиш: Клавиши механической клавиатуры могут быть сделаны из различных материалов, таких как пластик, металл или карбоновое волокно. Каждый материал обладает своими преимуществами и недостатками, такими как прочность, долговечность и стойкость к загрязнениям.

Количество нажатий: Этот параметр показывает, сколько нажатий клавиатура может выдержать до того, как начнут проявляться признаки износа

Обычно, производители указывают количество нажатий в миллионах или миллиардах, поэтому имеет смысл обратить внимание на этот показатель при выборе механической клавиатуры.

Макрофункции: Наличие макрофункций позволяет настроить клавиатуру для выполнения последовательности команд одним нажатием кнопки. Это особенно полезно для геймеров или профессионалов, работающих с программами, требующими постоянное повторение одних и тех же действий.

Подсветка: Подсветка клавиш является одним из дополнительных функций механических клавиатур

Она может служить декоративной цели и повышать удобство пользования клавиатурой в темных условиях. В зависимости от модели, подсветка может иметь разные режимы и цветовые схемы.

Учитывая эти параметры при выборе и эксплуатации механической клавиатуры, можно гарантировать лучшую производительность и удовлетворение потребностей пользователя.

Шаг третий: подготовьтесь к распаковке

Теперь подключите паяльник, чтобы разогреть его, и подготовьте свой насос. Разместите свою печатную плату вверх дном на своей рабочей площадке, а задняя часть платы обращена вверх, а переключатели — на столе. Подготовьте свою губку или латунь для чистки.

Когда ваше железо достаточно горячее, очистите любой окисленный остаток, чтобы наконечник был чистым и блестящим. Затем надавите на наконечник на электрический контакт соответствующего переключателя, чтобы нагреть старый припой, пока он не станет жидким. Будьте осторожны, чтобы не касаться непроводящего материала самой печатной платы, просто припоя. Направьте насос и подготовьте его.Когда весь припой нагревается и сжижается, быстро удалите железо и поместите насос поверх штифта. Активируйте насос, чтобы сосать жидкий припой от электрического контакта до того, как он охладится и снова затвердеет.Image

Вероятно, вам придется повторить вышеуказанный шаг два или три раза, чтобы полностью удалить весь старый пайдер от электрического контакта. Сделайте так, затем повторите шаг для второго контакта на переключателе. Не забывайте регулярно чистить кончик паяльника при работе. Сделайте это снова для контактов светодиода переключателя, но только если светодиод установлен над переключателем, Если он установлен ниже переключателя, вы можете оставить светодиод на месте.

WHY Should You Change Your Mechanical Keyboard Switches?

There are a few reasons why you might want to change your switches out…

1. For whatever reason, some switches might STOP working (And you want to replace them)
2. You might want to change how your keyboard SOUNDS. There are a variety of different switches out there, which can drastically change how loud or soft your typing experience is.
3. Similarly, different switches can mean different FEELS.
4. Last, changing switches can actually be FUN, rewarding, and relaxing! It is a hobby, after all

You should check out our full guide to mechanical switches here, but here’s a very brief breakdown of switch types:

Switch Type	Notes	Common Colors:
Linear Switches	These are the most straightforward. They go down and back up.	Red, yellow
Tactile Switches	Unlike linear switches, these switches give you a tiny “bump” when you press the key–giving you a “tactile” feedback that you’ve pressed the key!	Brown, clear
Clicky Switches	These operate the same way as tactile switches, but with a more distinct “click” when the key is activated.	Blue, green

So if you’d like to experiment with new switches for whatever reason, let’s dive into the process of changing them.

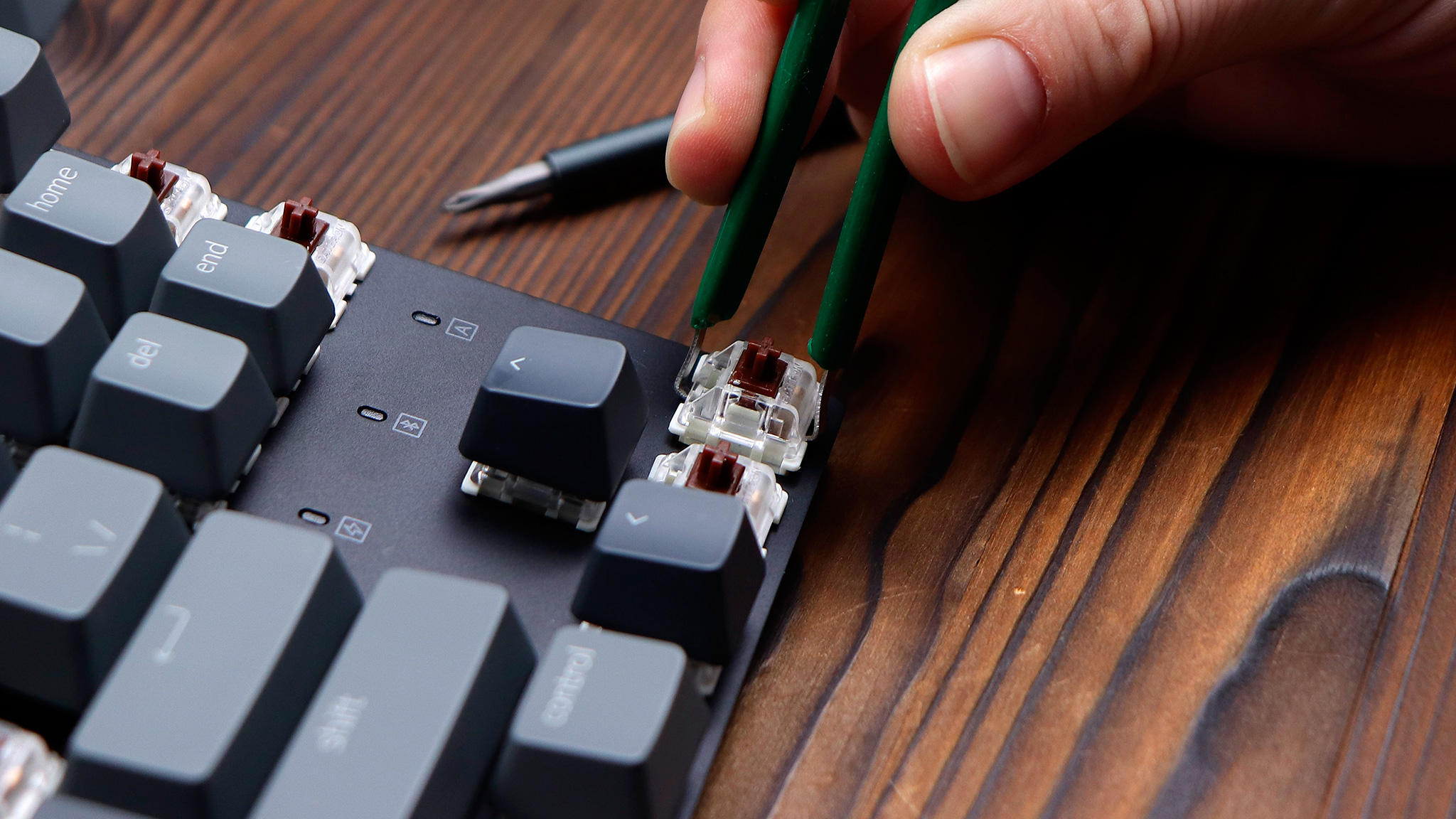

Pro Tip: This process is different depending on whether you have a “hot-swappable” keyboard!

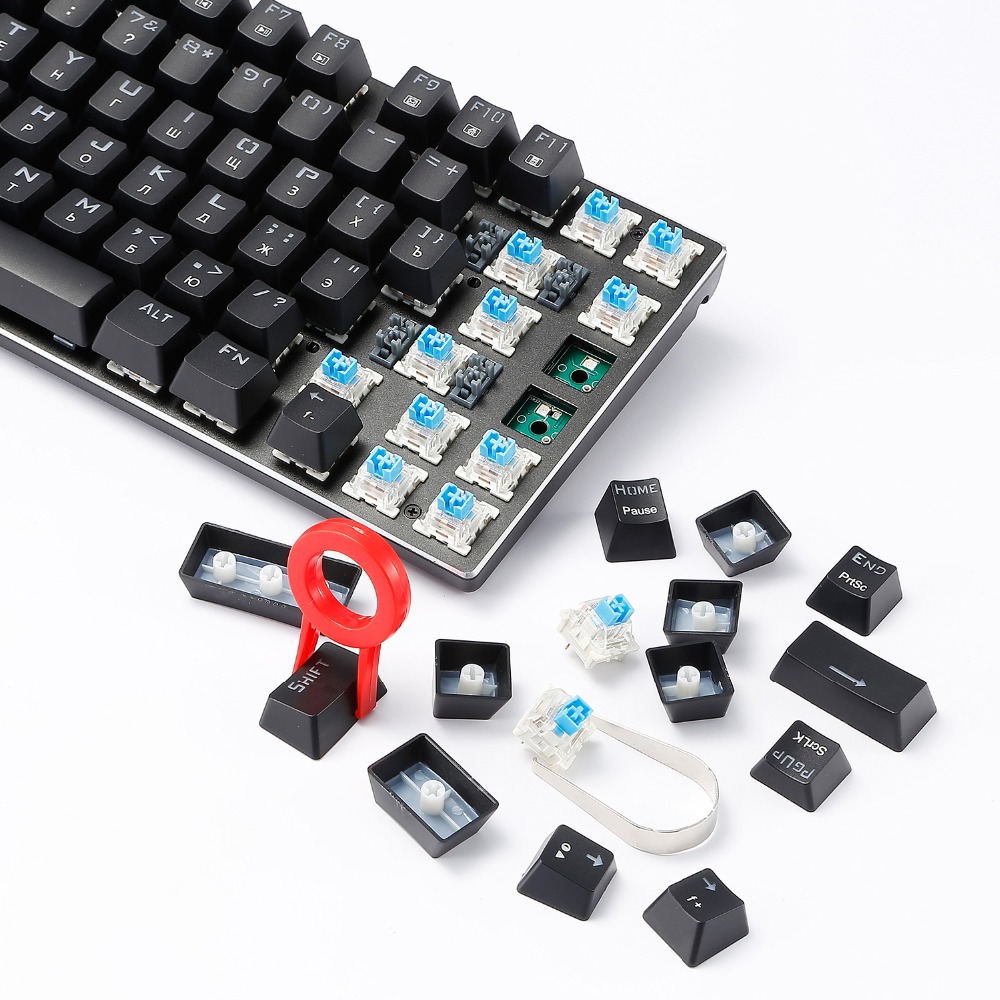

A hot-swappable keyboard is one where you can literally push in (and pull out) mechanical switches from your PCB—WITHOUT soldering.

It’s incredibly easy and fast to change switches on hot-swappable keyboards.

On the other hand, a NON-hot-swappable keyboard means you will need a soldering iron and accessories in order to both install switches, as well as remove them.

I’ve included instructions for both types of keyboards below

Как разобрать клавиатуру, чтобы высушить вручную?

Большая часть подобных устройств имеют корпус, на лицевой части которого и устанавливают кнопочки. Закрепляют верхнюю и нижнюю части клавиатуры болтами. Отсюда, если вам нужно постностью разобрать это устройство, внимательно проглядите всю её нижнюю часть на предмет поисков болтиков. Их нужно открутить все до одного.

Обязательно посмотрите, что находится под наклейками, так как под ними производители довольно часто ещё скрывают часть болтов. Если половинки клавиатуры всё-же не желают расходиться, нужно отклеить стикер и открутить ещё один болтик (или несколько).

В верхнем скриншоте мы видим клавиатуру, которая имеет сложную конструкцию. Данная конструкция предусматривает отгибающийся элемент. Когда ваша клавиатура похожа на приведённую выше, разбирать её желательно начать именно с этой детали.

Далее, смотрим, если ли в механизме гаджета ещё одна подложка из пластика или металла под кнопочками. На скриншоте она есть.

Другими словами, в этой ситуации придётся откручивать ещё часть болтов. Подложка также иногда бывает платой, которая отвечает за информацию по нажатиям на кнопочки. Но, в большей части клавиатур существует особая плата. Но, в независимости от этого, далее мы извлекаем эту важную плату.

К примеру, вот как выглядит обычная плата из пластика у современных клавиатур:

Справа вверху фото присутствует ещё одна маленькая плата с основным контроллером. В большинстве случаев в данной части есть ещё немного болтиков. Их нужно открутить. Затем, берём плату и аккуратно её вытаскиваем.

Под клавишами может находиться её дополнительная резиновая кнопочка (сейчас подобный вариант используется редко). Но, чаще всего для этих целей применяется панель из силикона, как на скриншоте:

Подобная плата чаще всего состоит из трёхслойного механизма. При этом, её 3 слоя прикрепляются друг с другом в различных местах. Разделять эти слои не стоит потому, что своими действиями вы можете её элементарно поломать. Чтобы убрать воду, вам нужно аккуратно протереть тряпочкой из мягкой ткани плоскости каждой из трёх элементов платы с каждой стороны.

Вполне возможно, что вода будет находиться на кнопочках из резины, клавишах и прочих элементах лицевой плоскости устройства. В этом случае гаджет нужно разобрать полностью. Желательно разобранную клавиатуру поместить в тёплое место часиков на 12. Вода должна сама испариться.
