Почему не меняется толщина линий в autocad?

Типы линий на чертежах в AutoCAD

К Автокад или AutoCAD применяются те же правила, оформления чертежей, что и для ручной графики, то есть чертеж должен быть читаемым и понятным, во многом читаемость чертежа достигается за счет правильного применения типов линий:

• осевые линии используются для обозначения осей;
• основные линии для обозначения видимых элементов;
• невидимые линииобозначаются штриховой линией.

Удобство Автокада состоит в том, что типы линий можно назначать и применять самостоятельно, к примеру вы работаете с планом первого этажа и можете создать свой тип линий, для обозначения комментариев, нанесения инженерных коммуникаций, проработки нового варианта планировки, их легко сделать невидимыми и вернуть обратно на чертеж.

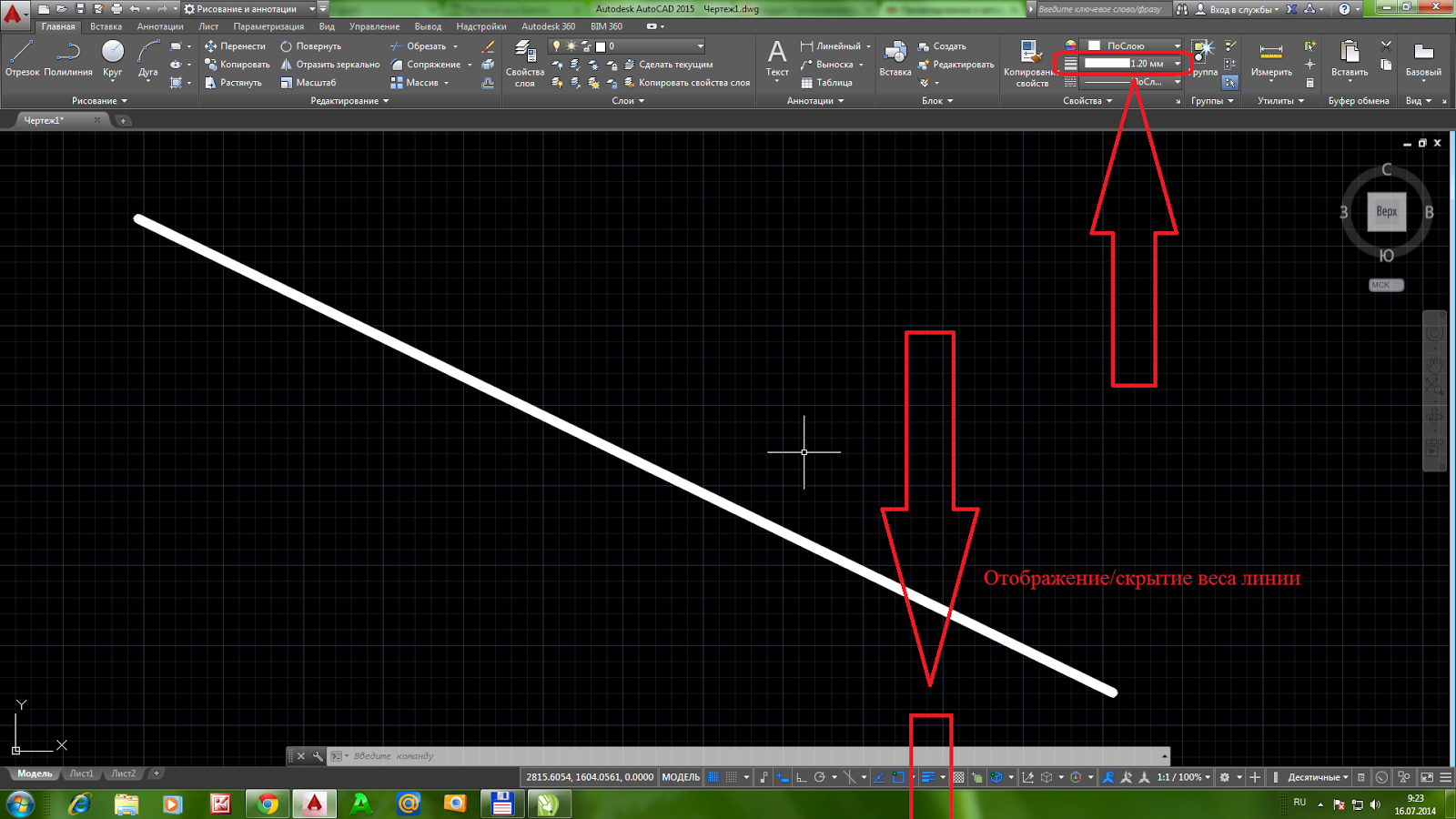

Как изменить толщину линий в AutoCAD: пошаговая инструкция для начинающих

AutoCAD предоставляет возможность настраивать толщину линий для улучшения визуального отображения чертежей. Это важная функция, которая поможет сделать чертеж более понятным и информативным. В этом руководстве мы разберем, как изменить толщину линий в AutoCAD.

Шаг 1: Выберите нужный объект

Перед тем, как изменить толщину линии, необходимо выбрать объект, для которого вы планируете изменить параметры. Вы можете выбрать объект, используя различные инструменты выбора, такие как крестовина, прямоугольник или окно выбора.

Шаг 2: Откройте окно свойств

После выбора нужного объекта откройте окно свойств, нажав на кнопку «Свойства» на панели инструментов или воспользовавшись командой «Свойства» в меню «Редактирование».

Шаг 3: Найдите параметр «Толщина линии»

В окне свойств вы увидите список параметров для выбранного объекта. Найдите параметр «Толщина линии» и щелкните по нему.

Шаг 4: Измените толщину линии

После выбора параметра «Толщина линии» вам будет предложено ввести новое значение для толщины. Введите желаемое значение и нажмите «Ок». Теперь линия будет отображаться с новой толщиной.

Шаг 5: Проверьте изменения

Чтобы убедиться, что изменения были успешно сохранены, посмотрите на отображение выбранного объекта. Теперь линия должна иметь новую толщину, которую вы установили.

Теперь вы знаете, как изменить толщину линии в AutoCAD. Используйте эту функцию, чтобы улучшить визуальное представление своих чертежей и сделать их более понятными для других пользователей.

Как изменить цвет линий в AutoCAD: подробное руководство для пользователей

В AutoCAD у вас есть полный контроль над цветами линий, которые вы рисуете. Изменение цвета линий может быть полезным, чтобы сделать вашу чертеж более выразительным или чтобы отличить разные элементы друг от друга. В этом руководстве мы расскажем, как изменить цвет линий в AutoCAD.

1. Шаг 1: Выделите линию, которую вы хотите изменить цвет. Чтобы сделать это, выберите инструмент «Выделить объект», затем щелкните на линии, которую вы хотите изменить.

2. Шаг 2: Откройте меню «Свойства объекта». Щелкните правой кнопкой мыши на выделенную линию и выберите «Свойства» в контекстном меню. Откроется панель «Свойства объекта».

3. Шаг 3: Измените цвет линии. На панели «Свойства объекта» найдите поле «Цвет линии» и щелкните на нем. Откроется список доступных цветов. Выберите цвет, который вам нравится, и щелкните на нем. Цвет линии изменится на выбранный.

4. Шаг 4: Примените изменения. После того, как вы выбрали новый цвет линии, щелкните на любом месте за пределами панели «Свойства объекта», чтобы закрыть ее. Изменения будут автоматически применены к выделенной линии.

Теперь вы знаете, как изменить цвет линий в AutoCAD. Не бойтесь экспериментировать и использовать разные цвета, чтобы сделать ваши чертежи более креативными и стильными!

Преобразование 3D полилинии в 2D полилинию в AutoCAD

AutoCAD — это мощная программа для проектирования и моделирования, которая позволяет работать с трехмерными объектами. Одним из возможных заданий в AutoCAD является преобразование 3D полилинии в 2D полилинию.

3D полилиния — это линия, заданная в трехмерном пространстве. Она определяется координатами точек в трех измерениях: x, y и z. 2D полилиния, с другой стороны, задается только двумя координатами: x и y.

Чтобы преобразовать 3D полилинию в 2D полилинию в AutoCAD, следуйте этим шагам:

1. Откройте нужный файл AutoCAD, содержащий 3D полилинию.
2. Выберите инструмент «3D полилиния» из панели инструментов или введите команду «PLINE» в строку команд.
3. Выберите 3D полилинию, которую вы хотите преобразовать в 2D.
4. После выбора полилинии нажмите правую кнопку мыши и выберите «Создать копию этого объекта на текущих координатах».
5. В появившемся диалоговом окне выберите опцию «2D» и нажмите OK.
6. Теперь вы имеете 2D полилинию, которая представляет собой плоскую проекцию изначальной 3D полилинии.

Преобразование 3D полилинии в 2D полилинию особенно полезно, когда вам нужно работать только с объектами в двух измерениях или когда вы хотите создать чертеж без использования третьей размерности.

Используя функции AutoCAD, вы можете легко преобразовывать различные объекты и формы в нужный формат или размер.

Шаг 1: Открытие программы AutoCAD и выбор чертежа

Для начала работы с AutoCAD необходимо открыть программу на своем компьютере. Найдите ярлык AutoCAD на рабочем столе или в меню «Пуск» и запустите приложение.

После открытия AutoCAD вам нужно выбрать чертеж, с которым вы будете работать. Вы можете выбрать один из доступных чертежей предыдущих проектов или создать новый чертеж.

Для выбора чертежа в меню выберите «Открыть» или нажмите на кнопку «Открыть» на панели инструментов. В появившемся окне перейдите в папку, где хранятся ваши чертежи, и выберите нужный файл.

Если вы создаете новый чертеж, выберите «Создать новый чертеж» или нажмите на кнопку «Создать новый» на панели инструментов. Затем выберите тип чертежа, который соответствует вашим потребностям, и нажмите «ОК».

После выбора чертежа, он откроется в AutoCAD, и вы будете готовы перейти к следующим шагам, чтобы изменить толщину линии.

Шаг 3: Изменение толщины линии с помощью команды «Свойства»

Если вы хотите изменить толщину линии в AutoCAD, можно воспользоваться командой «Свойства». Эта команда позволяет вам изменять различные свойства объектов, включая толщину линии.

1. Выберите объект или объекты, толщина линии которых вы хотите изменить.
2. Введите команду «Свойства» в командной строке или найдите кнопку «Свойства» на панели инструментов «Редактирование».
3. После ввода команды или нажатия на кнопку «Свойства» появится диалоговое окно «Свойства объекта».
4. В диалоговом окне «Свойства объекта» найдите поле «Толщина линии» и введите новое значение толщины.
5. Нажмите кнопку «ОК», чтобы применить изменения.

После выполнения этих шагов, толщина линии выбранных объектов будет изменена на заданное значение. Вы можете проверить изменения, нарисовав новую линию или отредактировав уже существующие объекты.

Шаг 2: Выбор инструмента «Линия» и определение толщины

После запуска AutoCAD откроется рабочая область, где вы сможете начать работу по созданию и редактированию линий.

Для выбора инструмента «Линия» необходимо выполнить следующие действия:

1. На верхней панели инструментов найдите вкладку «Рисование».
2. Нажмите на стрелку рядом с кнопкой «Линия», чтобы отобразить доступные инструменты рисования.
3. Выберите инструмент «Линия» из списка.

После этого вам будет доступен инструмент «Линия», с помощью которого можно создавать линии различной формы и длины.

Чтобы определить толщину линии, следуйте этим шагам:

1. Выберите инструмент «Линия» на панели инструментов.
2. Нажмите на стрелку рядом с кнопкой «Толщина линии» на верхней панели.
3. Выберите желаемую толщину линии из предложенных вариантов или введите свое значение в поле.

После выбора толщины линии вы можете начать создание линий с заданной толщиной, щелкнув на рабочей области и вводя последовательные точки для определения формы линии.

Не забывайте сохранять свою работу регулярно, несмотря на то, что AutoCAD автоматически сохраняет изменения во время работы. Также рекомендуется периодически сохранять копии файлов для предотвращения потери данных.

Как сделать пунктирную линию в AutoCAD

акже при оформлении чертежа необходимо правильно обозначать те части, которые находятся вне зоны видимости, но тем не менее должны быть отражены, для них используется штриховая линия. Настроить правильное отражение линий позволяет меню «Тип линий». Чтобы добавить новый тип линий: начертите линию, зайдите в «Меню», чтобы открыть «Свойства», и в выпадающем списке выберите «Другое».

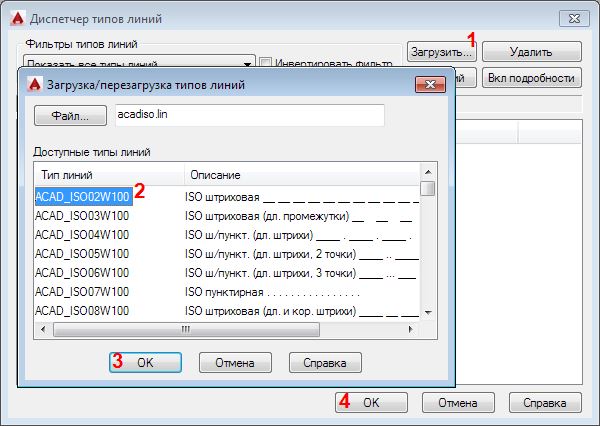

Рисунок 3. Скриншот программы Автокад, стрелка указывает на команду «Загрузка типов линий»

Лайфхак

Шаблоны с типами линий устанавливается вместе с ПО, дополнительные типы линий можно найти в интернете, установив один раз шаблон можно пользоваться им в любом проекте, добавляя нужные линии. В зависимости от свойств линия может быть непрерывной или чередовать штрих и пунктир.

Простой гид по изменению толщины и цвета линий в AutoCAD

Для изменения толщины линий в AutoCAD следуйте следующим шагам:

1. Выберите объект, линии которого вы хотите изменить.
2. Нажмите правую кнопку мыши и выберите «Свойства» из контекстного меню.
3. В открывшемся окне «Свойства» найдите раздел «Толщина линии».
4. Выберите желаемую толщину линии из доступных вариантов или введите свое значение в поле.
5. Нажмите «ОК», чтобы применить изменения.

Для изменения цвета линий в AutoCAD выполните следующие действия:

1. Выберите объект, линии которого вы хотите изменить.
2. Нажмите правую кнопку мыши и выберите «Свойства» из контекстного меню.
3. В окне «Свойства» найдите раздел «Цвет» или «Цвет линии».
4. Выберите желаемый цвет из доступных вариантов или используйте опцию «Выбрать цвет», чтобы выбрать свой собственный цвет.
5. Нажмите «ОК», чтобы применить изменения.

Теперь вы знаете, как легко изменять толщину и цвет линий в AutoCAD. Используя эти функции, вы можете создавать четкие и профессиональные чертежи, а также легко выделять различные элементы в своих проектах. Практикуйтесь и экспериментируйте с разными параметрами, чтобы найти наилучшую комбинацию для ваших потребностей.

Полилинии в AutoCAD

Полилинии в Автокад, или polyline в английской версии AutoCAD – это один из инструментов, позволяющий создать связанную последовательность сегментов из линий.

Можно назвать этот инструмент одним из самых широко используемых за счет того, что практически любой объект создается полилиниями. Они могут быть как линейными, так и дуговыми и создают единый объект, с которым удобно работать, можно менять ширину линии, переносить масштабировать весь объект целиком, а не его отдельные части. Также полилинию легко изменить, можно перемещать вершины, меняя изгиб, можно добавлять или удалять вершины, преобразовывать изогнутые элементы в прямые и наоборот.

Рисунок 1. Скриншот программы Автокад, стрелка указывает на команду Полилиния

Ширина полилинии

Изменить ширину полилинии можно как посегментно, так и для всего объекта. Ее ширину можно редактировать через свойства (контекстное меню «Ширина» или с помощью команды ПОЛРЕД.

3D-полилинии

Переходя от работы в одной плоскости к трехмерному проектированию, инструмент Полилиния также остается крайне востребованным. Автокад позволяет создавать 3DПолилинию с помощью кнопки «3DПолилиния»в раскрывающемся меню «Рисование» в левой части меню инструментовили команды 3DПЛИНИЯ. Созданная полилиния будет состоять из прямых сегментов и также будет единым объектом, который можно легко переносить и трансформировать, не теряя заданных свойств и пропорций. Отличие 2Dи 3D версии состоит в том, что в объеме нельзя применять дуговые элементы.

Как преобразовать линию в полилинию в AutoCAD

Если требуется преобразовать линию (line), то в меню «Рисование» выбираем «Отрезок» или «Прямая». Нанесенную в модели линию преобразуем в полилинию, используя команду ПОЛРЕД. Далее программа предложит выбрать отрезок, который должен стать полилинией, для применения команды к отрезку необходимо ввести «Да»(Y) и нажать Enter.Чтобы добавить еще сегменты к полилинии (которая в отличие от отрезков является единым объектом) в следующем запросе командной строки нужно выбрать опцию «Добавить» и выделить те сегменты, которые станут полилинией.

Как объединить полилинии в AutoCAD

Чтобы объединить несколько полилиний в один объект используется команда «Редактировать полилинию». Ее можно найти в панели редактирования. Вначале необходимо выбрать полилинию и нажать клавишуEnter, затем следует ввести в командной строке «С» (connect) и далее выбрать присоединяемые полилинии и снова нажать клавишуEnter для завершения команды.

Как преобразовать сплайн в полилинию

Сплайн также легко преобразовать в полилинию, для этого используйте команду РЕДСПЛАЙН. Программа попросит выбрать сплайн, если он еще не выбран и ввести «П» для преобразования.

Как преобразовать отрезок в полилинию

Команда «Отрезок» также относится к самым часто используемым, она позволяет создавать прямые отрезки. Мы можем задать координаты начала и конца или длину отрезка. Можем начертить один отрезок или продолжить строить линию из отрезков, где вершина предыдущего отрезка является началом следующего. Алгоритм перевода отрезка в Полилинию описан выше, но также можно пойти другим путем, выбрать все отрезки и ввести команду «Соединить».

Рисунок 2. Скриншот программы Автокад, стрелка указывает на команду «Отрезок»

Лайфхак

Убедись, что между отрезками отсутствуют зазоры, иначе они не станут полилинией.

Подробное руководство по изменению толщины линии в AutoCAD

Вот пошаговое руководство о том, как изменить толщину линии в AutoCAD:

Шаг 1: Выбор линии или объекта

Перед изменением толщины линии необходимо выбрать нужную линию или объект. Для этого используйте инструмент «Выбор объекта» в панели инструментов или нажмите клавишу `Enter`. Выберите желаемую линию или объект, щелкнув на нем.

Шаг 2: Открытие окна свойств

После выбора линии или объекта откройте окно свойств в AutoCAD. Для этого щелкните правой кнопкой мыши на выбранной линии или объекте и выберите всплывающую опцию «Свойства» или нажмите клавишу `Ctrl` + `1`.

Шаг 3: Изменение толщины линии

В окне свойств найдите параметр «Толщина линии» и отредактируйте его значение в соответствии с требуемой толщиной. Вы можете ввести значение вручную или выбрать значение из раскрывающегося списка в единицах измерения, таких как миллиметры или дюймы.

Шаг 4: Применение изменений

После изменения значения «Толщина линии» нажмите кнопку «ОК» в окне свойств, чтобы применить изменения к выбранной линии или объекту. Линия или объект теперь будет отображаться с новой толщиной.

Теперь вы знаете, как изменить толщину линии в AutoCAD

Этот инструмент позволяет вам создавать более наглядные и профессиональные чертежи, подчеркивая важность различных элементов вашего проекта. Применяйте этот навык в своей работе и улучшайте свои навыки в AutoCAD!
