Как разобрать аккумулятор ноутбука

Для правильной пайки понадобятся:

Паяльник с широким жалом мощностью не менее 40 Вт (лучше со стабилизацией температуры);
паяльная кислота и кисточка (можно заменить ватной палочкой);
припой оловянно-свинцовый типа ПОС-61;
бумага наждачная или надфиль;
подходящий зажим, чтобы зафиксировать аккумуляторы.
Качественная пайка получится, только если правильно лудить спаиваемые поверхности. При пайке аккумуляторов самое главное – не допустить их перегрева. Поэтому необходимо:
чтобы помещение хорошо проветривалось;
на паяльнике должна быть выставлена температура 350°С;
электроды должны быть зачищены;
элемент должен быть надежно зафиксирован.

Порядок действий следующий:
1) С помощью кисточки (или ватной палочки) нанести на электрод немного кислоты.
2) Набрать на жало паяльника побольше припоя.
3) Энергично двигая жало, втереть припой в электрод.

Важно:
аккумулятор нельзя лудить дольше 2 секунд; если за 2 секунды не успели, то отложите элемент и повторите попытку, только когда он остынет;
при пайке нельзя вдыхать испарения кислоты, они очень вредны для здоровья;
после того как залудите аккумулятор, обязательно удалите остатки паяльной кислоты с помощью ватки, смоченной в спирте или хотя бы в водке;
безопаснее всего паять аккумулятор с уже приваренными лепестками; так, у аккумулятора 18650 с лепестками следует облуживать самые края лепестка, чтобы сам элемент при этом не нагревался. Вот так выглядит новый аккумулятор с лепестком из мобильной зарядки, приваренным контактной сваркой

Вот так выглядит новый аккумулятор с лепестком из мобильной зарядки, приваренным контактной сваркой.

Закончив лужение всех элементов, следует проверить, чтобы на всех них было равное напряжение. Если имеются различия более чем на несколько сотых вольта, напряжения необходимо выровнять, используя специальное зарядное устройство либо соединив аккумуляторы параллельно.

Будьте внимательны: если у элементов, соединенных параллельно, разная степень заряда и соответственно разные напряжения, могут протекать огромные токи, так как их ограничивает только крайне малое внутреннее сопротивление аккумуляторов и сопротивление проводов цепи.

Для ограничения тока в разрыв цепь аккумуляторов необходимо включить резистор сопротивлением не ниже dU/Imax (разность напряжений на элементах аккумулятора, поделенная на максимально допустимый ток заряда/разряда аккумуляторов).
Соединение аккумуляторов и резистора осуществляется по приведенной схеме; затем следует дождаться, пока значение напряжение на резисторе не будет меньше сотой вольта.

Сбалансировав напряжение на всех элементах, переходим к сборке их в аккумуляторную батарею. Самый простой вариант – соединять новые элементы с помощью старых соединительных шин, если же они при разборке были повреждены, потребуется медная фольга толщиной 100-200 мкм.

При сборке элементов в батарею следует придерживаться исходной схемы батареи; расположение элементов желательно оставить таким же, как в оригинальной батарее.

Где найти и как заменить запчасти

Некоторые элементы АКБ будет сложно отыскать. Их вынимают из старых аккумуляторов или приобретают на «вторичных» рынках. Сеть сервисов DNS занимается продажей элементов многих комплектующих компьютеров, телефонов и ноутбуков.

Пайка частей осуществляется обычным паяльником с мощностью от 40 ватт и широким жалом. Для проведения работы потребуется паяльная кислота, наждачная бумага и зажим. Последний обеспечивает неподвижность аккумулятора.

При неимении опыта обратитесь за помощью к профессионалу или изучите 3-4 инструкции по проведению этой процедуры, чтобы не испортить элементы или полностью батарею.

Изучение подробной инструкции поможет вам не допустить ошибок в процессе разборки. Избежать проблем поможет и ознакомление с видео, на которых представлена процедура демонтажа АКБ.

Как вам статья?

Мне нравитсяНе нравится

Восстановление АКБ ноутбуков Asus и Dell

Все начинается со вскрытия корпуса. Нужно быть осторожными. Для работы нужны отвертка или нож, электроизмерительный прибор (мультиметр), паяльник, маленькая лампочка автомобиля, цианакрилатный клей.

Цианакрилатный клей

В самом начале необходимо отыскать шов, который разделяет корпус на две равные части

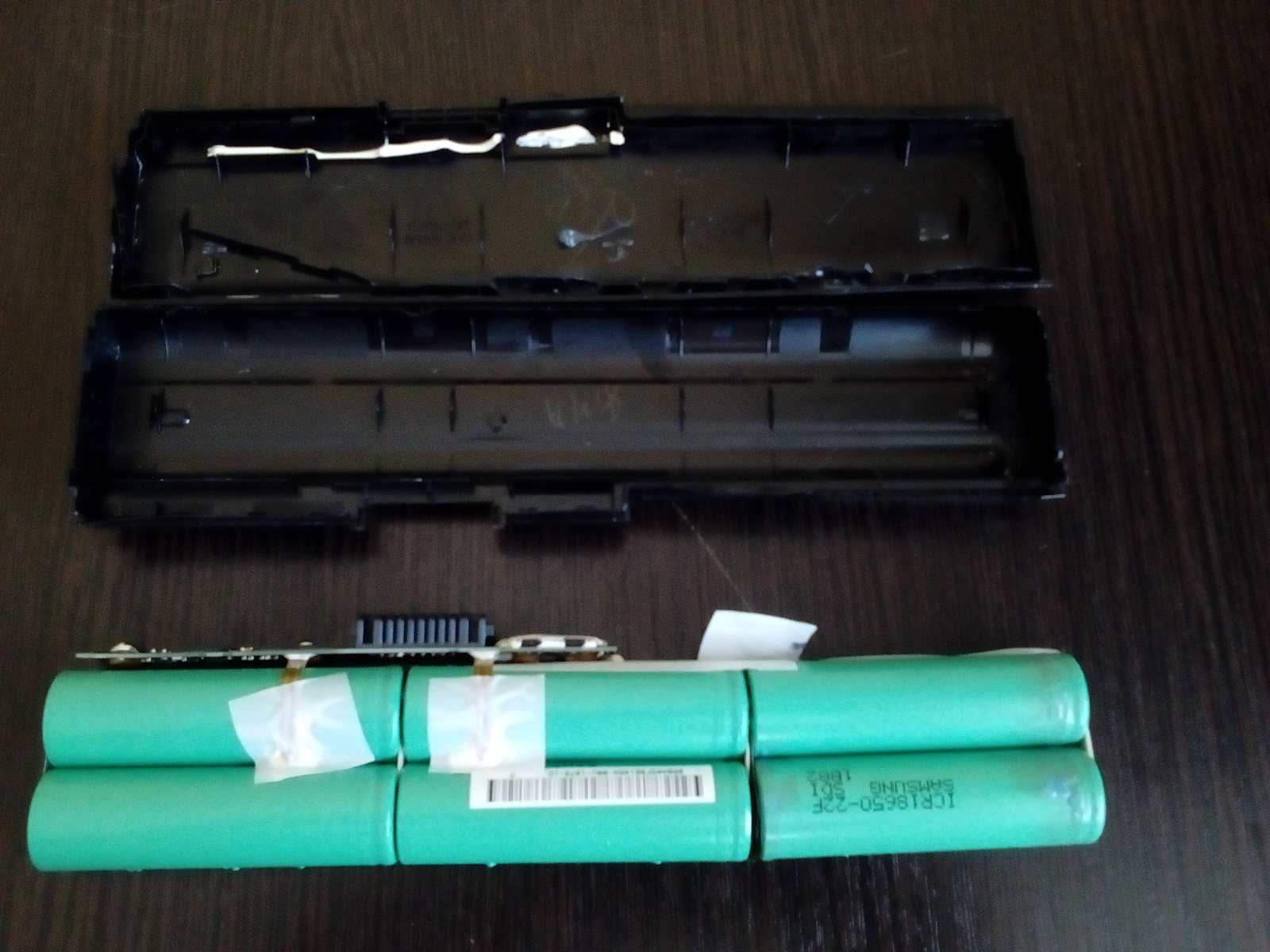

Проведите их осторожное разъединение и вскройте АКБ. Половинки обычно являются склеенными, поэтому придется постараться. Чаще всего во «внутренностях» находятся 6 стандартных элементов и контроллер

Модели Asus и Dell проводки являются тонкими, а плата не имеет четкую фиксацию. Поэтому нужно действовать аккуратно

Чаще всего во «внутренностях» находятся 6 стандартных элементов и контроллер. Модели Asus и Dell проводки являются тонкими, а плата не имеет четкую фиксацию. Поэтому нужно действовать аккуратно.

Перед восстановлением батарейного блока, нужно выполнить обнуление данных аккумуляторного вольтметра. Когда в элементах достигается значение напряжения 4,2 В, аккумуляторный вольтметр сигнализирует о том, что АКБ имеет полный заряд. Но спустя определенный период времени контроллер начинает давать показания, которые являются неточными. Для этого и требуется обнулить данные.

Далее переходим к непосредственному восстановлению аккумуляторной батареи. Она должна быть разряженной. Затем проводится замер напряжения на клеммах каждого отдельного элемента при помощи электроизмерительного аппарата, мультиметра. Если значение равняется меньше 3,7 В, банка нуждается в замене на новую.

После этого не нужно сразу заряжать аккумулятор. Следует «уровнять» значения напряжения во всем отсеке. Каждую батарейку разрядить до 3,2 В. Для этого нужно воспользоваться автомобильными лампочками. Когда показатель составляет 3,2 В, начинайте заряжать АКБ.

Все заканчивается сборкой АКБ. Две равные части отсека склеиваются с использованием цианакрилатного клея. Следует подождать определенный промежуток времени, чтобы клей смог высохнуть.

Это один из самых простейших способов «реанимации» аккумуляторного блока, касательно ноутбука Dell и Asus. В принципе, этот алгоритм подходит для моделей и других производителей, исключением является компания Samsung из-за своих особенностей. Это достаточно легко и не требуются какие-то определенные знания.

Более сложные способы включают в себя применение специально предназначенных зарядных устройств. Такие аппараты используют мастерские, которые занимаются ремонтом ноутбуков и других устройств. Но для самостоятельной процедуры ремонта аккумуляторной батареи используется вышеописанный метод, который включает применение мультиметра и небольших автомобильных лампочек.

Как восстановить батарею ноутбука?

Разборка аккумулятора и диагностика

Перед тем как реанимировать батарею, нужно её разобрать и проверить. Довольно сложное дело, поскольку производители аккумулятор совершенно не заботятся о ремонтопригодности своих продуктов. Наиболее распространённый вариант соединения корпуса – это проклейка. Поэтому придётся изрядно поковыряться с использованием подручных средств. Редко встречаются корпуса батарей, собранные на защёлках. С ними значительно проще. Есть и запущенные варианты, когда корпус выполнен из цельного пластика. Тут придётся изрядно повозиться.

Разборка корпуса аккумулятора

ноутбук не видит батарею

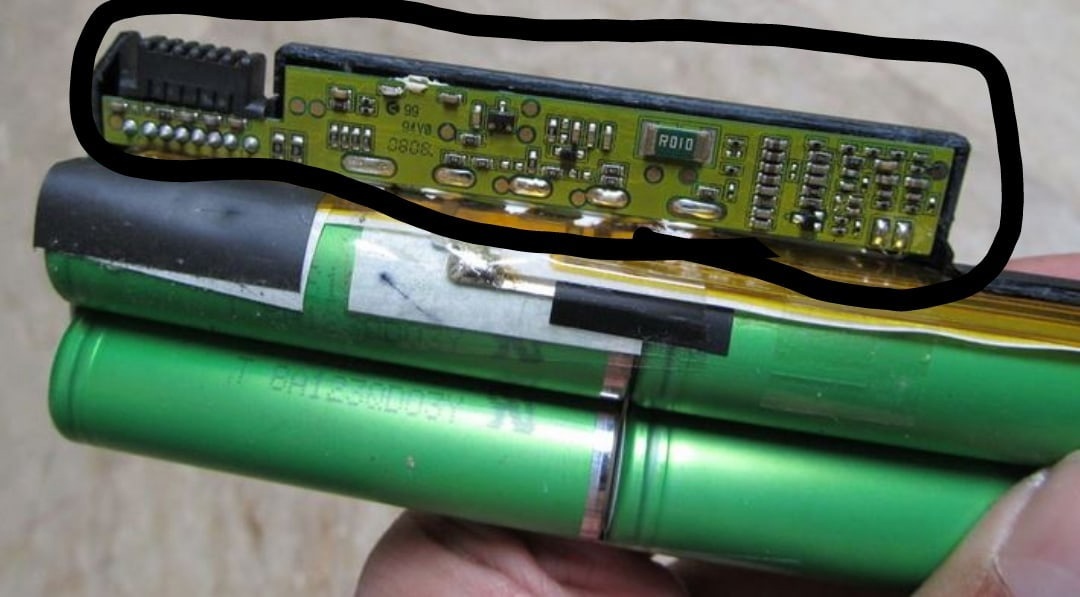

После вскрытия корпуса визуально проверьте внутренности аккумулятора на предмет дефектов. На плате контроллера не должно быть выгоревших элементов и иных повреждений. Осмотрите сами банки. Они не должны быть вздутые, иметь подтёки и повреждения

Это важно при замене отдельных элементов и выполнении балансировки. Если меняете уже износившиеся аккумуляторы, то меняйте их сразу все

Измерение напряжения батареи

В случае глубокого разряда и срабатывания блокировки элементов контроллером, напряжение на АКБ должно быть. Значение будет небольшим, но должно быть.

При глубоком разряде можете попробовать провести балансировку. Для этого от контроллера отпаиваются провода, которые идут от сборок к контроллеру. После этого они подключаются к зарядному устройству в режиме балансира. На плате контроллера также следует найти точки для балансировки и подключить к ним устройство. Вполне может быть так, что это не поможет. Тогда придётся разобрать элементы и провести восстановление каждого из них. Если и это не поможет, то, значит, они отработали свой ресурс. В этом случае покупаете аналогичные новые и меняете на них.

Возможно, вас заинтересует статья о том, как толкнуть аккумулятор телефона в домашних условиях.


Замена элементов АКБ

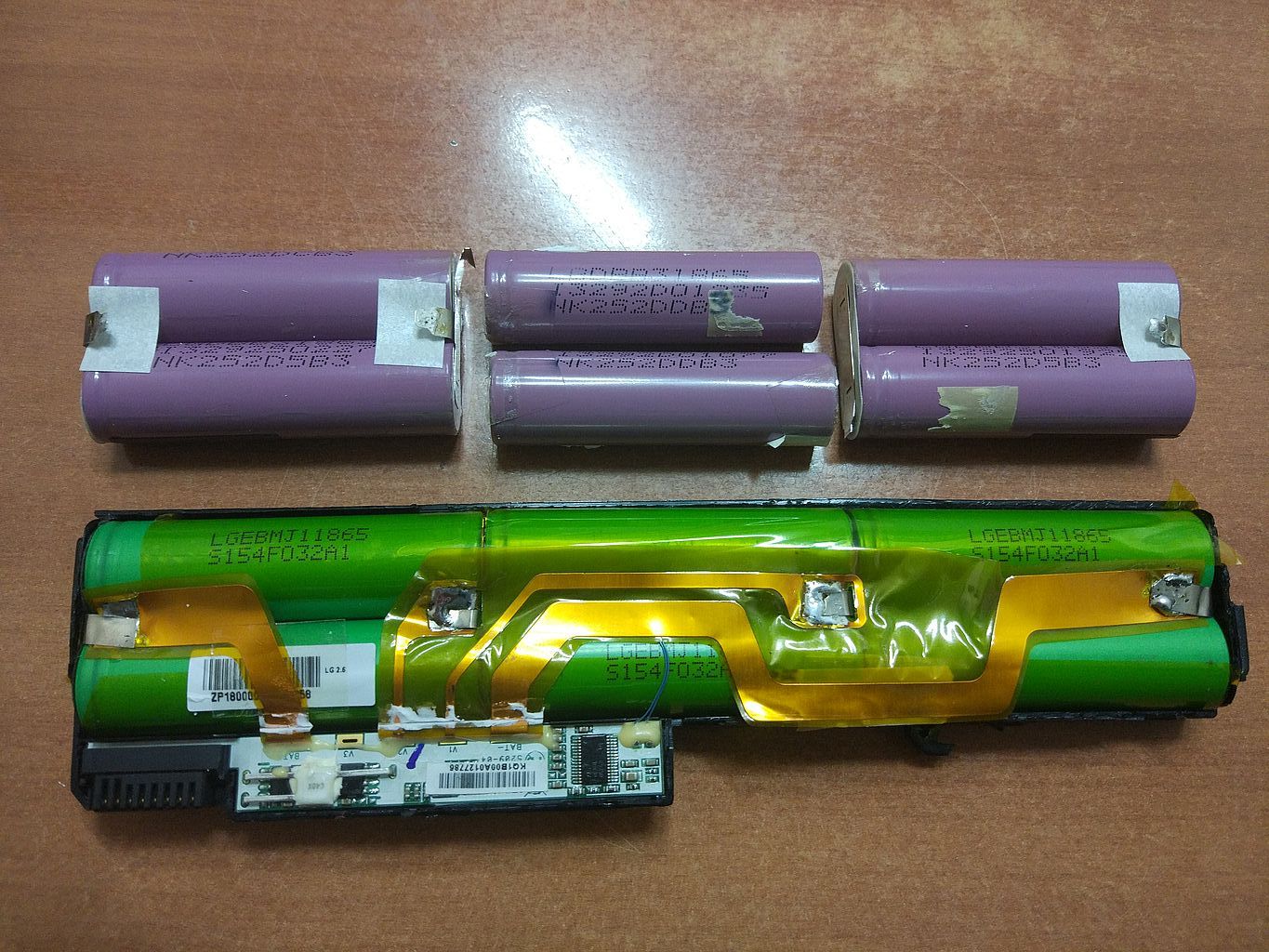

Если вы решили заменить аккумуляторные элементы в своей батарее, то обязательно зарисуйте схему их соединения перед тем, как их отсоединить. Берёте бумагу и рисуете на ней элементы с местами подключения плюсовых и минусовых выводов. Кроме того, подробно обозначьте места пайки сборок, их подключение к контроллеру. Если есть термодатчик, зарисуйте куда он был припаян.

Прежде чем восстановить аккумулятор, нужно найти новые аккумуляторные банки. Для этого, смотрите маркировку ваших элементов и выясняете их точные электрические параметры.

В аккумуляторах ноутбуков часто используются цилиндрические литиевые батареи 18650. Их номинальное напряжение 3,7 вольта, а ёмкость 2200 мАч. Хотя все это может отличаться даже в рамках продукции одного производителя для разных моделей. Напряжение может быть 3,6 вольта, а ёмкость 2400, 1100, 2600 и другие.

Литиевые элементы 18650

тест батареи ноутбука

Сборка батареи

После того как вы спаяли все элементы в сборку и подключили контроллер, измерьте мультиметром напряжение на выводах. Значение напряжения должно быть близким к номиналу вашей АКБ. Затем собираете корпус. В большинстве случаев его придётся склеивать. Так, что запаситесь универсальным клеем или для пластика. Если эта процедура не удастся, то скрепите корпус при помощи изоляционной ленты. Если на корпусе имеются защёлки, то никаких трудностей не возникнет.

Затем вставляете аккумуляторную батарею в ноутбук. При необходимости заряжаете. Также можно провести раскачку элементов батареи. Как раскачать аккумулятор ноутбука, мы уже писали неоднократно. Для этого нужно провести несколько полных циклов заряда и разряда.

Финишные работы

После того как вы замените все элементы питания, нужно будет провести тщательную пайку контактов, а также окончательную сборку аккумулятора в прежнее состояние. Батарея должна быть поставлена на зарядку, при этом вы самостоятельно должны проконтролировать этот процесс и сделать это очень внимательно. В том случае, если температура батареи начала слишком сильно повышаться, и при этом вы начали слышать треск, который нехарактерен для нормальной работы устройства, вам следует моментально выключить внешнее питание и достать батарею из компьютера.

После проведения таких манипуляций вам нужно будет провести замер времени работы ноутбука до того, как он полностью разрядится. В данном случае вам нужно будет понять, насколько быстро разряжается устройство в процессе работы, и если это время выросло с нескольких минут до нескольких часов, вы можете себя поздравить, ведь вы успешно провели ремонт аккумулятора ноутбука своими руками. Samsung и некоторые производители часто предоставляют пользователям также подробные инструкции о том, как нужно проводить подобные процедуры своими руками, но в любом случае рекомендуют обращаться к специалистам.

Сегодня литий-ионные аккумуляторы используются где-только можно, однако до сих пор не многие знают, что их можно демонтировать из сломанных аккумуляторных батарей ноутбуков и нетбуков, причем с высокой вероятностью они еще могут послужить во многих радиолюбительских самоделках. Рассмотрим практический пример разборки аккумуляторной батареи от ноутбука, для дальнейшего использования ее составляющих

Где почти на халяву достать литий-ионные батареи?
Если в вашем радиолюбительском арсенале или ваших знакомых не оказалось старых аккумуляторных батарей их можно достать без существенных материальных затрат. Для этого разместите в местных барахолках объявление о покупки нерабочих АКБ от ноутбуков, и в течение недели вас просто завалят предложениями, причем многие готовы с ними расстаться за пакет сока или бутылку газировки.

Некоторые читатели скажут: в чём смысл покупки неисправных батарей
? В батареях от ноутбуков и нетбуков, банки соединены и параллельно и последовательно. При этом контроллер заряда постоянно отслеживает напряжение на каждой группе банок, а в некоторых случаях даже на каждой. Если напряжение на них отклониться от рекомендованных значений, то контроллер отключит всю батарею. Из-за огромного разброса параметров, такая ситуация очень часто происходит, когда ресурс аккумуляторов ещё достаточно большой. А в нерабочей батареи, большая часть банок совершенно исправные. А в случае неисправности контроллере заряда или термодатчика хорошими могут оказаться и все отдельные аккумуляторы.

Как разобрать батарею ноутбук, если они выпускаются в неразборных корпусах
? На самом деле разобрать такой корпус дело нескольких минут. Для разборки нам нужен обычный строительный нож со сменным лезвием и шайба необходимой толщины.

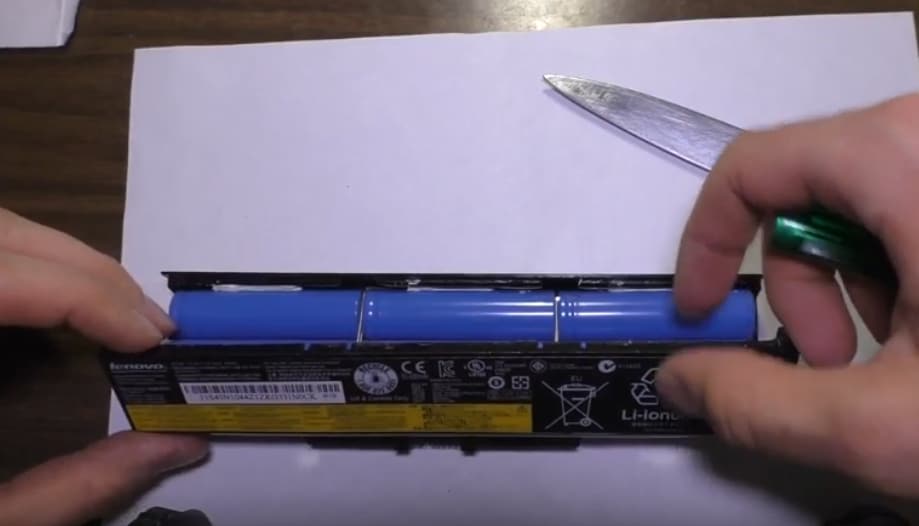

Лезвие ножа устанавливаем на минимальную длину и фиксируем его. Затем надеваем на лезвие шайбу небольшой толщины, чтобы выступающая над шайбой часть составляла около 1,5-2мм.

Прорезаем шов между обоими половинками пластикового корпуса аккумулятора по всему периметру. На заводе изготовителе АКБ, обычно перед сборкой, смазывают невысыхающим клеем одну или две половинки корпуса, а со стороны другой могут вставить отрезки двухстороннего скотча. Это усложняет разборку даже если, края половинок корпуса уже немного отделены друг от друга.

Но, немного терпения, и мы видим банки аккумуляторной батареи во всей красе:

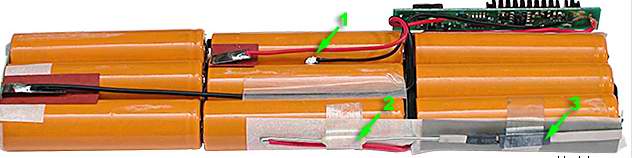

Дополнительным приятным бонусом для радиолюбителя может стать (1), и термопредохранитель (3), который отключает батарею в случае поломки электроники, а также обычный плавкий предохранитель (2), ограничивающий максимальный ток, батареи.

Емкость аккумуляторной батареи и время работы от одной зарядки являются одними из важных параметров ноутбука. Они влияют на итоговую цену, выбор покупателя. Какими бы качественными ни были эти характеристики, любой аккумулятор рассчитан на 300–400 циклов заряда-разряда

При этом важно стараться разряжать аккумулятор перед очередной подзарядкой. Укоротить период нормальной работы аккумуляторной батареи (АКБ) могут перегрев, переохлаждение, оставление включенного ноутбука до полного разряжения батареи

После ухудшения качества зарядки АКБ следует восстановить.

Установка литий-ионного аккумулятора в LED фонарь

Прежде, чем приступать к работе нужно проверить работоспособность контроллера и аккумулятора.

На контроллер можно подавать напряжение без нагрузки. В таком случае на выходе устанавливается напряжение 4,2 В и на плате светит синий светодиод. Далее нужно проверить аккумулятор, подключив его к выходу контроллера и зарядив полностью. Во время зарядки будет светить красный светодиод, а когда аккумулятор зарядится – синий.

Целесообразно после зарядки провести ходовые испытания аккумулятора, подключить его вместо кислотного и посмотреть сколько времени просветит фонарь. У меня проработал 10 часов и продолжал светить. Больше не стал ждать, так как этого времени для моих задач вполне достаточно.

Новая электрическая схема LED фонаря

На следующем шаге разрабатывается новая электрическая принципиальная схема фонаря. Отрицательный провод является общим для всех узлов и аккумулятора. В левом положении переключателя SA1 общий его контакт соединяет аккумулятор с положительным выводом контроллера. При соединении среднего вывода с выводом 3 напряжение подается на плату узкого луча, а с выводом 4 на планку светодиодов рассеянного света.

Переключатель типа тумблер SA2 служит для выбора аккумулятора, от которого будут работать светодиоды. Так как в наличии имелось два аккумулятора, то решил в фонарь установить оба. На вопрос о допустимости параллельного включения литий-ионных аккумуляторов без специального контроллера однозначного ответа нет. Поэтому я решил пойти проверенным путем и предусмотрел возможность подключать аккумуляторы по отдельности.

Отдельное подключение каждого аккумулятора позволило не только обеспечить их работу и зарядку в оптимальных условиях, но и в процессе эксплуатации фонаря знать сколько времени он еще проработает. Зная сколько времени хватило для работы от одного аккумулятора, будет известно, сколько еще сможет просветить фонарь.

В дополнение, если выйдет из строя один из аккумуляторов, то это не приведет к потере работоспособности фонаря. Два отдельных блока светодиодов и два аккумулятора гарантируют, что вы никогда не останетесь в темноте.

Сборка фонаря на литий-ионном аккумуляторе

Теперь все подготовлено и можно приступать к модернизации фонаря – переделке его схемы для работы с литий-ионным аккумулятором.

Сначала от переключателя отпаиваются все провода и удаляется прежняя плата зарядного устройства.

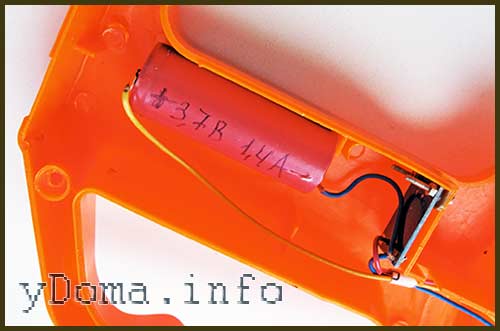

В корпусе модернизируемого фонаря имелся отсек, предназначенный для короткого сетевого шнура, который закрывается откидной планкой со светодиодами рассеянного света. В него и был выведен рычаг тумблера SA2 выбора аккумулятора.

Для фиксации аккумуляторов был использован двухсторонний скотч, в виде двух полосок. Закрепить аккумуляторы можно и с помощью силикона.

Перед закреплением аккумуляторов и платы контроллера к ним были предварительно припаяны паяльником провода требуемой длины. В связи с тем, что два аккумулятора в одной половинке корпуса фонаря удобно не размещались, установил их по одному в каждой половинке корпуса. Плата контроллера к корпусу была закреплена с помощью двух винтов с гайками М2.

При припайке проводов к выводам аккумулятору нужно соблюдать осторожность, чтобы свободные концы проводов случайно не соприкоснулись и не закоротили его выводы

На фото показан фонарь после окончания монтажа. Осталось проверить его работу узлов и собирать.

Измерять ток зарядки включением амперметра в разрыв цепи после контроллера невозможно, так как внутреннее сопротивление прибора большое и результаты измерения будут не верными. У меня в наличии имеется USB тестер, с помощью которого можно узнать напряжение, подаваемое с зарядного устройства, текущий ток заряда, время заряда и емкость энергии, которую принял аккумулятор. Тестер показал, что контроллер заряжает аккумулятор током 0,42 А. Следовательно, контроллер заряжает аккумулятор нормально.

После сборки фонаря оказалось, что его красный корпус не пропускает свет синего цвета и узнать об окончании зарядки невозможно.

Пришлось фонарь разобрать и в зоне расположения индикаторных светодиодов сделать щелевое отверстие.

Теперь, когда аккумулятор зарядился, хорошо стало видно свечение светодиода синего цвета.

Продление работы АКБ с помощью специальных утилит

Разработчики IT технологий создали разные программы, чтобы контролировать состояние электропитания девайса. С их помощью заряжают устройства, увеличивают срок эффективной эксплуатации.

Утилит разработано много:

• Battery Bar;
• Battery Care;
• Battery Info View;
• UEFI System Diagnostic;
• HP Support Assistant;
• Energy Management.

BIOS могут быть встроены, их скачивают бесплатно с интернет порталов, покупают в расширенной версии, когда ресурс потребления начинает поступать на низком уровне, требуется срочное восстановление аккумулятора ноутбука.

Если работать от сети восстановительные универсальные программы не требуют частого использования.

Когда мобильный компьютер начинает выключаться, аккумуляторный запас быстро расходуется, понадобится помощь утилиты.

Алгоритм разборки аккумулятора Asus

Перед началом разборки аккумулятора подготовьте ножик, молоток, тиски и резиновые перчатки. Еще вам понадобятся автомобильные лампочки, мультиметр и паяльник. И, конечно, суперклей.

Закрепите аккумулятор в тисках так, чтобы давление пришлось только на одну половину корпуса (ориентир — шов между половинками). Вставьте ножик в шов и расшейте корпус, постукивая молотком по рукоятке ножика. Некоторые модели склеены не слишком прочно, так что можно обойтись без тисков. А в некоторых случаях приходится буквально разрезать батарею по шву.

2. Диагностика элементов аккумулятора

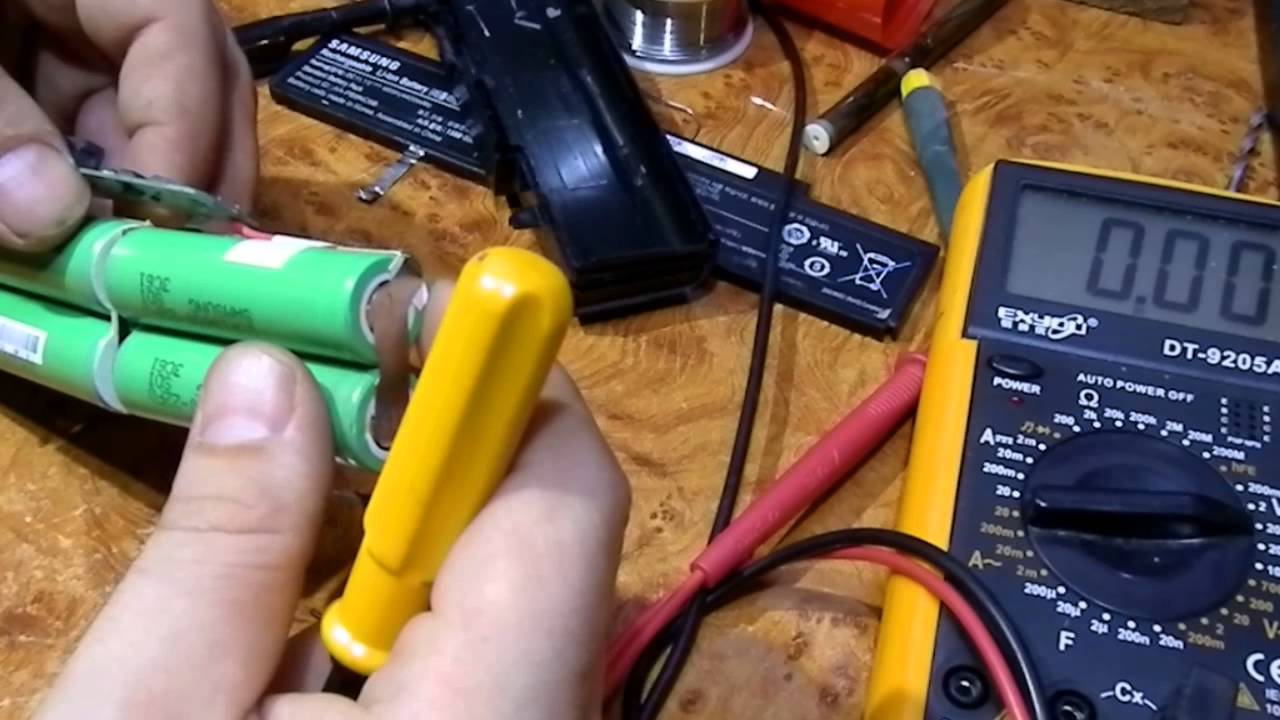

Подключите мультиметр и проверьте напряжение на всех внутренних элементах аккумулятора (так называемых «бочонках»). Нормальный показатель составляет 3,7 В или больше (но не выше 4,1 В). Все элементы, где напряжение меньше, нуждаются в замене. Как утверждают специалисты UA-Battery, центральные элементы аккумулятора обычно выходят из строя раньше

Так что на них обращайте особое внимание. Также прозвоните контроллер и осмотрите его на предмет внешних повреждений

При наличии подгоревших или оплавленных элементов он также нуждается в замене.

Теперь вы знаете, сколько у вас пригодных к дальнейшей эксплуатации элементов, а сколько нужно заменить. Подберите новые «бочонки», ориентируясь на маркировку. Далее разрядите элементы (старые и новые) до 3,2 В с помощью автомобильных лампочек. А после подключите лампочку мощностью 5 Вт к аккумулятору и зарядите его до 3,4 В. После этого можно припаять элементы и склеить корпус аккумулятора.

Проверьте, работает ли ваш ноутбук с обновленной батареей в автономном режиме. Если да — отлично! Если нет — лучше не «мучать» вышедший из строя аккумулятор для ноутбука и приобрксти новый. На uabattery.com можно подобрать оригинальную или совместимую батарею почти для всех известных моделей лэптопов.

Ремонт аккумулятора ноутбука своими руками актуален только в случае исправной работы матрицы, иначе любые действия будут бесполезны. Поэтому вопрос, как разобрать аккумулятор ноутбука, подходит для сломанных проводов, неработающих блоков. С помощью инструкции, которая будет представлена в данной статье, вы можете обезопасить себя от несохраненных документов и продлить жизнь не только батареи, но и ноутбука!

Первый этап — разборка, в которой мы непросто разбираем батарею ноутбука, а разделяем блоки. Для начала стоит потренироваться на ненужной или полностью сломанной батарейке, иначе есть возможность уже при вскрытии корпуса ее повредить.

Выбор контроллера для зарядки литий-ионного аккумулятора

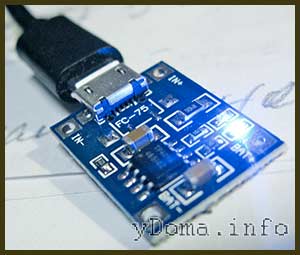

На Алиэкспресс был куплен самый простой модуль контроллера, технические характеристики которого полностью удовлетворяют требованиям для зарядки литий-ионного аккумулятора, установленного в фонаре. Его внешний вид представлен на фотографии.

Контроллер собран по приведенной выше электрической схеме. Изменяя номинал резистора, идущего со второго вывода микросхемы на общий провод можно ограничить максимальный ток зарядки.

Выбор величины тока зарядки Li-ion аккумулятора определяется исходя из двух ограничений. Величина тока должна находиться в пределах 0,1-1 от емкости аккумулятора (принято обозначать буквой С). Например, для аккумулятора емкостью 600 мА×час ток не должен превышать 0,6 А. Следовательно, нужно, чтобы номинал токозадающего резистора составил 2 кОм (на резисторе должна стоять маркировка 202). И не превышать величины тока, который способно обеспечить зарядное устройство. Для данного случая ток должен быть более 0,6 А. Ток всегда указывается на этикетке ЗУ.

Технические характеристики контроллера TP4056
Наименование	Значение	Примечание
Входное напряжение, В	4,5-8,0	Более 5,5 В не рекомендуется
Выходное напряжение, В	4,2
Максимальный ток заряда, А	1,0	Можно изменять величиной R с вывода 2
Минимальный ток заряда, А	0,03	При меньшем токе уйдет в сон
Автоотключение	есть	При токе зарядки
Индикатор работы	есть	Красный-заряд, синий-заряжен
Мониторинг напряжения, В	4,0	Если ниже, то включается зарядка
Защита от переполюсовки	нет	Переполюсовка аккумулятора недопустима
Входной разъем	Micro-USB	Есть контакты для пайки
Выходной разъем	нет	Есть контакты для пайки
Габаритные размеры, мм	19×27
Вес модуля, гр	1,9

Стоит заметить, что если попутать полярность подключения аккумулятора к выходу контроллера, то чип сразу пробьется и на выводы аккумулятора начинает поступать подводимое к контроллеру напряжение, что может вывести его из строя.

После зарядки Li-ion аккумулятор от контроллера отключать не обязательно. В режиме сна или когда на контроллер не подается напряжение, он аккумулятор не разряжает.

В данной схеме контроллера не задействована функция отключения при нагреве аккумулятора выше допустимой температуры. Но ее можно включить, если вывод 1 микросхемы отсоединить от общего провода и подключить к выводу датчика температуры аккумулятора (такие есть в аккумуляторах всех сотовых телефонов).

Если есть необходимость использовать контроллер, имеющий защиту от переполюсовки при подключении аккумулятора и короткого замыкания выхода, то можно применить контроллер, изображенный на фотографии.

В дополнение к микросхеме TP4056 установлена DW01A (схема защиты) и чип с двумя ключевыми полевыми транзисторами SF8205A. Время защиты составляет несколько минут при токе 3А. Остальные технические характеристики не изменились.

В фонаре аккумуляторы с контроллером соединяются с помощью пайки. Поэтому был выбран контроллер без схемы защиты, представленный в статье первым.

Ремонт батареи своими руками

Ремонт батареи ноутбука лучше доверить специалистам, но в некоторых случаях вы можете обойтись собственными силами — когда чувствуете в них уверенность, а под рукой есть набор необходимых инструментов. Прежде чем рассказать, как выполнить ремонт блока аккумулятора ноутбука своими руками, расскажем о диагностике цифрового устройства.

Узнайте, насколько сократилось время работы устройства от штатной АКБ и правильно ли ноут «понимает» реальный заряд батареи. Если ремонт батареи ноутбука «Самсунг» можно выполнить вручную, то в этом деле вам потребуется специальное программное обеспечение. Одна из программ с подходящим вам функционалом — BatteryMon. Также вы можете воспользоваться аналогами, среди которых много бесплатных, или оригинальным софтом от производителя notebook’а. Этот софт поможет вам узнать тип используемых батареек, первичную емкость, предельное и текущее значение заряда, скорость заряда и разряда, напряжение и другую полезную информацию. Чтобы узнать ресурс АКБ прежде чем делать ремонт аккумуляторов ноутбука «Самсунг», разделите предельное значение величины заряда на текущее и умножьте на 100 %. Обычно после трех-четырех лет работы автономность снижается на 30—50 %.

О том, что требуется ремонт батареи ноутбука Lenovo или другого производителя, свидетельствуют такие признаки:

• заметно уменьшилось время автономной работы;
• notebook сильно перегревается при нагрузке.;
• АКБ периодически выключается и запускается после подключения к сети.

Теперь приступаем непосредственно к работе и смотрим, как выполнить ремонт батареи ноутбука своими руками.

Разберите аккумулятор

На первом этапе необходимо извлечь АКБ из корпуса. Доступ к ней можно получить с тыльной стороны — снять крышку, которую удерживают защелки или болты. Чтобы начать ремонт аккумулятора ноутбука своими руками, нужно разделить его на две половины и вытащить батарею элементов с платой контроллера. От производителя зависит, насколько легко у вас получится это сделать. Если возникли трудности, попробуйте такие приемы:

• плотно сожмите аккумулятор и попробуйте его растянуть в диагональном направлении;
• вставьте тонкую, но не острую деталь между двумя половинками, стараясь не повредить электронные компоненты (подойдет пластиковая карта или тонкая отвертка).

Дальше выясните, по какой схеме собраны и подключены к плате контроллера элементы питания. Чтобы успешно выполнить ремонт аккумулятора ноутбука Asus своими руками, поступите так: вначале сфотографируйте сборку, нарисуйте электрическую схему и расставьте полярность в соответствии с подключениями аккумуляторов, а после проверьте подтвердить правильность сборки с помощью вольтметра. Для этого найдите точку с наименьшим потенциалом и последовательно проверьт прирост напряжения на каждом следующем блоке, подключенном параллельно.

Будьте внимательны, когда выполняете ремонт аккумулятора ноутбука Dell или иного: пока вы не отсоединили элементы питания от платы контроллера, нельзя пользоваться внешними источниками для подзарядки АКБ. Этим вы нарушите работу контроллера. Также проследите, чтобы батарея была предварительно разряжена.

Отключите контроллер

Ваша задача — отсоединить контроллер определенным образом, чтобы не допустить его блокировки, пока вы делаете ремонт аккумулятор ноутбука. Замена его возможна только в сервисном центре. Для этого вначале отпаяйте шину (или провод) с наибольшим напряжением, которое вы на предыдущем шаге определили с помощью вольтметра. Это будет положительный контакт с крайнего в сторону нуля элемента АКБ. Дальше отпаивайте следующие провода с учетом нарастания их напряжения, пока не дойдете до последнего в цепочке

Это очень важно, если у вас аккумулятор ноутбука Acer, ремонт вы делаете в домашних условиях и не хотите ошибиться

Как вытащить батарею из ноутбука?

Для этого требуется выполнить ряд простых действий

Неважно, какая у вас модель: Asus, Acer, Lenovo, HP. Абсолютно на всех ноутбуках процесс будет идентичный

1. Необходимо полностью выключить девайс. Режимы сна и гибернации не подойдут. Для этого зайдите в меню «Пуск» и нажмите «Завершение работы«. Еще можно зажать кнопку выключения устройства на несколько секунд. После характерного звукового сигнала девайс выключится.
2. Обесточьте блок питания, выдернув вилку из розетки.
3. Затем на тыльной стороне ноутбука найдите две защелки по бокам от места установки батареи. После их разблокировки батарейку можно вытаскивать.
4. Заменять аккумулятор можно неограниченное количество раз и для этого требуется просто вставить новую АКБ в тот же слот, по направляющим до щелчка.
