Как настроить беспроводной мост (wds) между двумя wi-fi роутерами? используем роутер как «репитер». на примере роутера от tp-link

Через Wi-Fi

Не все роутеры поддерживают работу
WDS – уточняйте в спецификациях или проверяйте на глаз.

Сначала разберемся со случаем посложнее – здесь будет чуть больше настроек и непонятного. Но тоже кому как, что непонятно мне, то ежедневное дело для вас… О чем это я) Короче попробуем подключить два роутера к одной сети и взглянуть на актуальные настройки для всех современных топовых производителей.

Что нам понадобится:

• Роутер, которые будет основным. Он встанет на раздачу Wi-Fi.
• Роутер, который будет подключаться к первому.

И тут вариаций как настроить появляется очень много, т.к. производители могут быть разными (хотя если что-то не получится, есть смысл сослаться и на несовместимость – такое для WDS тоже иногда характерно даже в современное время).

Вся остальная магия происходит как раз на подключаемых устройствах. Вот на них и остановимся подробнее.

Общий алгоритм

Универсальный алгоритм создания моста через Wi-Fi для любого роутера (на него мы будем опираться для всех следующих примеров):

1. Устанавливаем подключаемому роутеру правильный IP. Суть – если основной роутер имеет IP адрес 192.168.1.1, то ведомому ставим что-то вроде 192.168.1.2 – они должны быть в одной подсети и не иметь проблем с видимостью друг друга. Где это ставить под конкретные модели, я покажу ниже.
2. Включаем режим WDS или моста (Bridge), находим нужную сеть, подключаемся к ней через интерфейс роутера.

TP-Link

На примере родного 1043, показываю действия универсального алгоритма выше.

1. Через «Сеть – LAN» устанавливаем IP-адрес в 192.168.0.2:

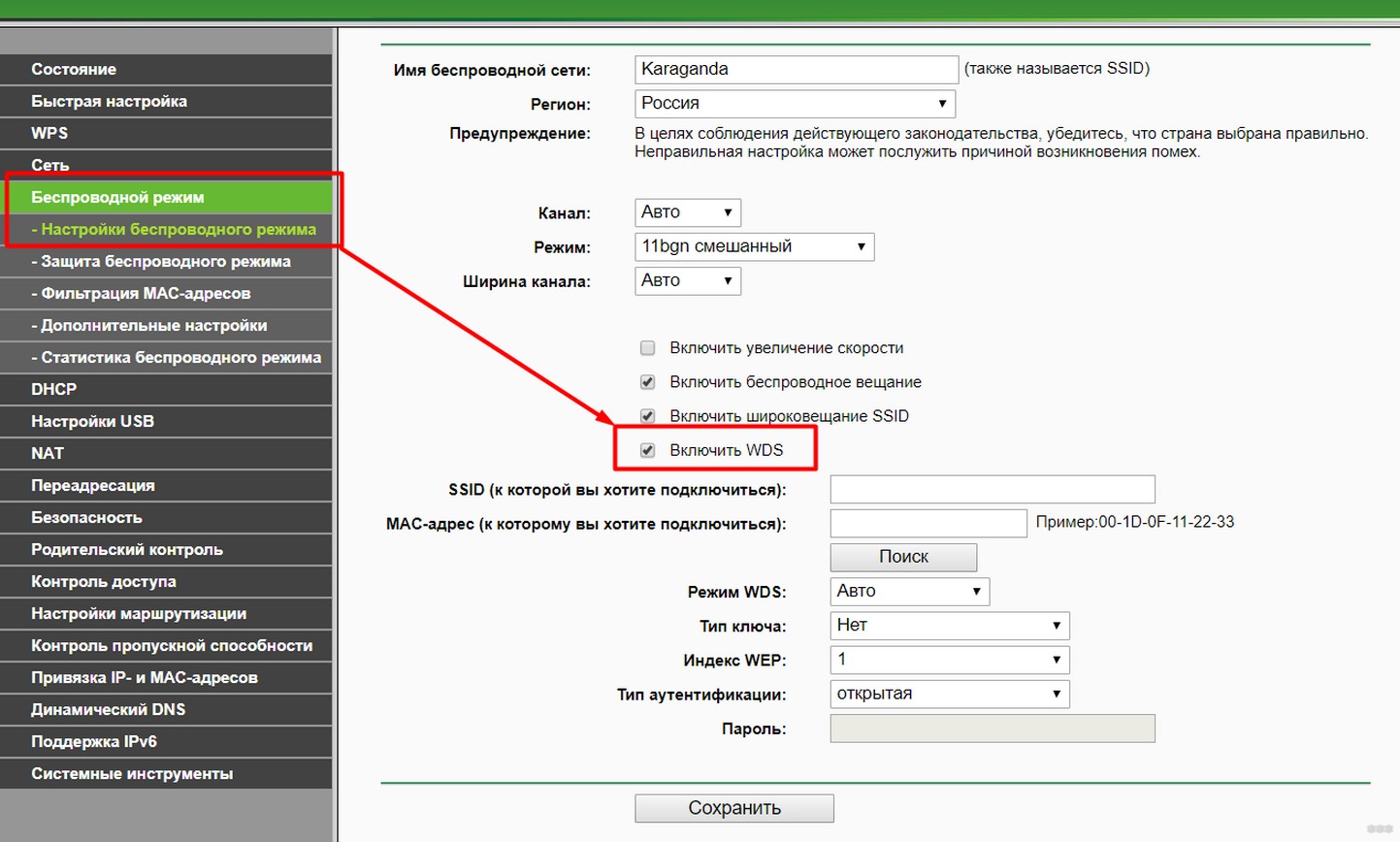

1. Идем в «Беспроводной режим – Настройки беспроводного режима» и ставим галочку напротив «Включить WDS»:

1. Можно параметры подключения вписать и вручную, но проще сделать через кнопку поиска (видна на рисунке выше). Щелкаем по ней и переходим в поиск доступных сетей:

1. Выбираем нужную нам сеть, нажимаем «Подключиться» и на предыдущем экране задаем «Тип ключа» в WPA2 (обычно сейчас такой) и вводим пароль от этой сети (нужно обязательно знать):

1. Нажимаем «Сохранить», и в случае верных данных все связывается, и наш второй маршрутизатор успешно работает в режиме моста.

Теперь он видит и сеть первого маршрутизатора, и его интернет. К нему можно подключаться и по проводу, и через Wi-Fi (настройте раздачу, пароль и при желании правильный DHCP). Все должно работать!

ASUS

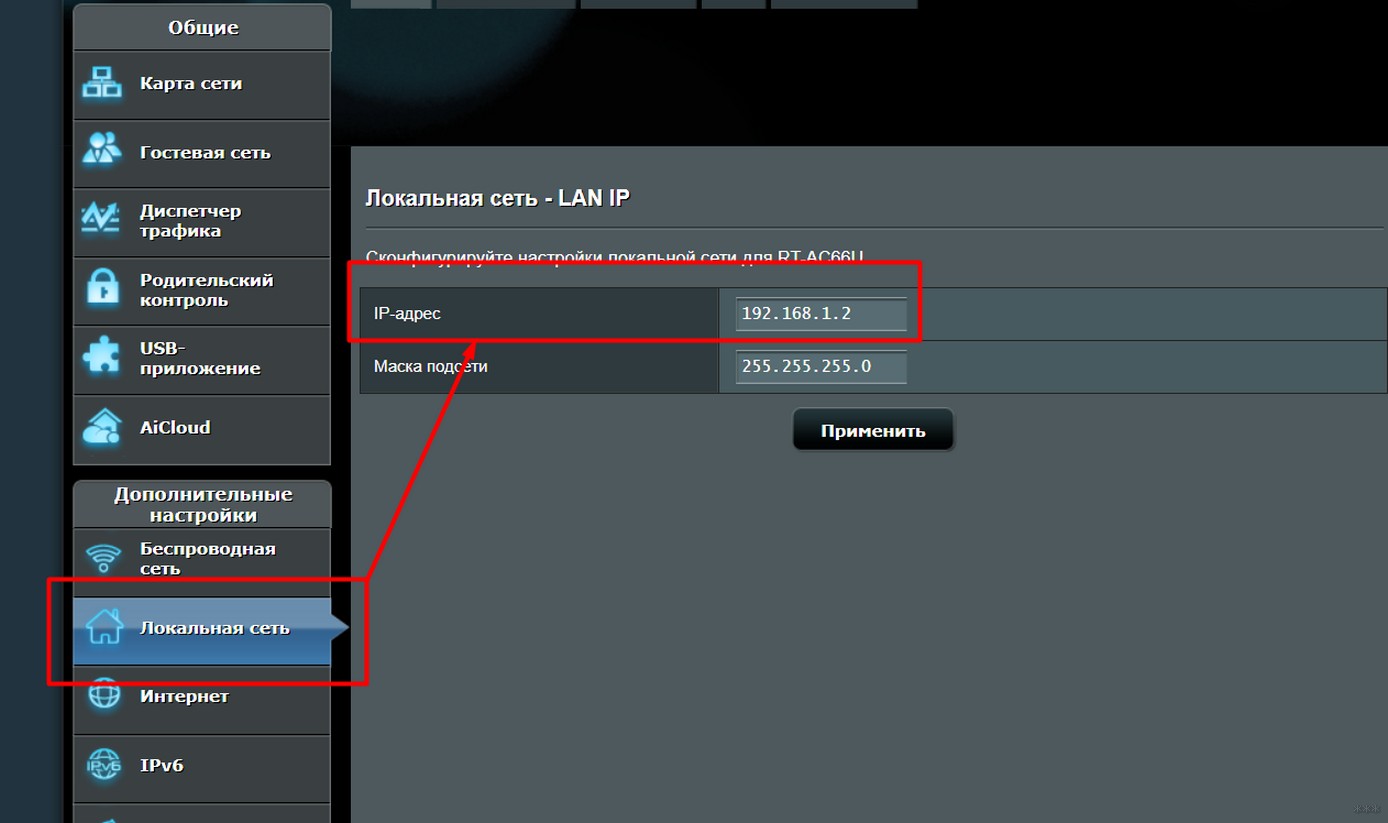

1. IP адрес меняется в «Дополнительные настройки – Локальная сеть»:

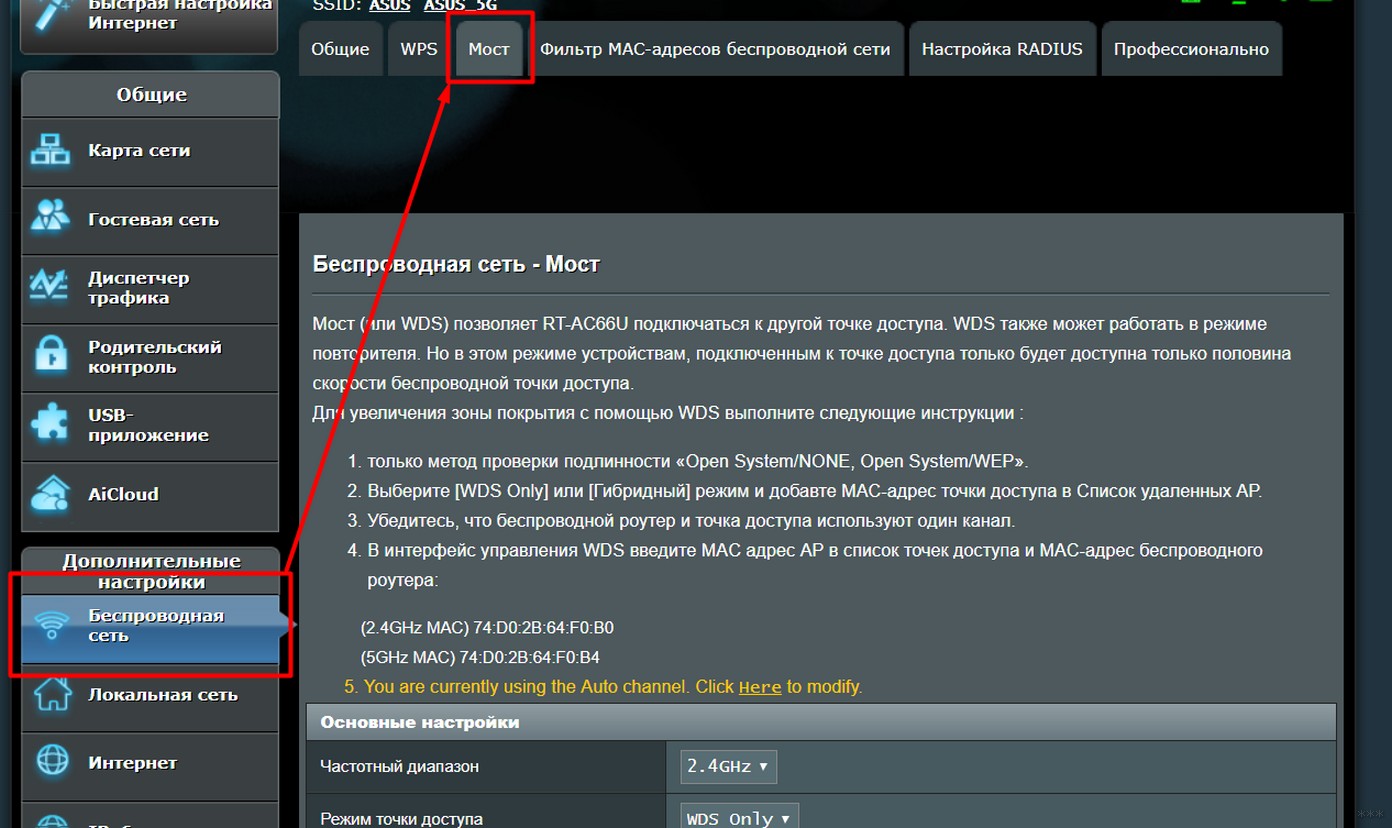

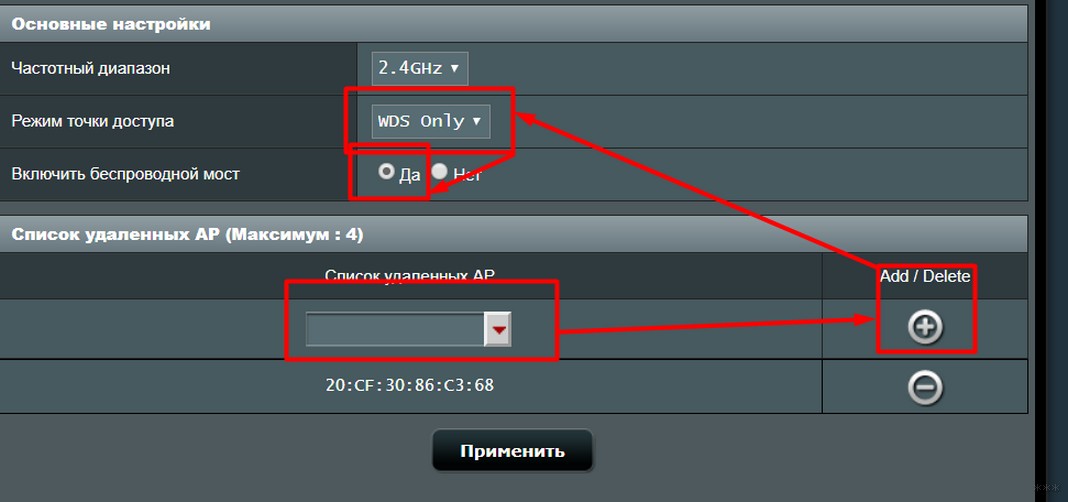

1. Включаем мост через «Беспроводная сеть – Мост» (некоторые модели вместо Мост имеют прямое название WDS на том же месте):

1. Настраиваем мост. Внизу выбираем доступную нам сеть, жмем знак «+», чтобы она добавилась в список. Далее ставим режим точки доступа в «WDS Only» (для повторителя – AP Only). Активируем «Включить беспроводной мост»:

D-Link

И еще один производитель, но все так же. На примере DIR-300A с AIR интерфейсом (но в классике все примерно одинаково):

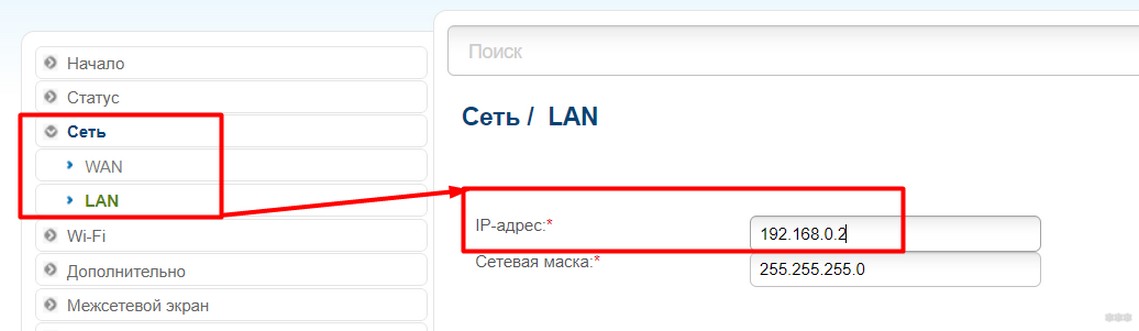

1. IP адрес – «Сеть – LAN»:

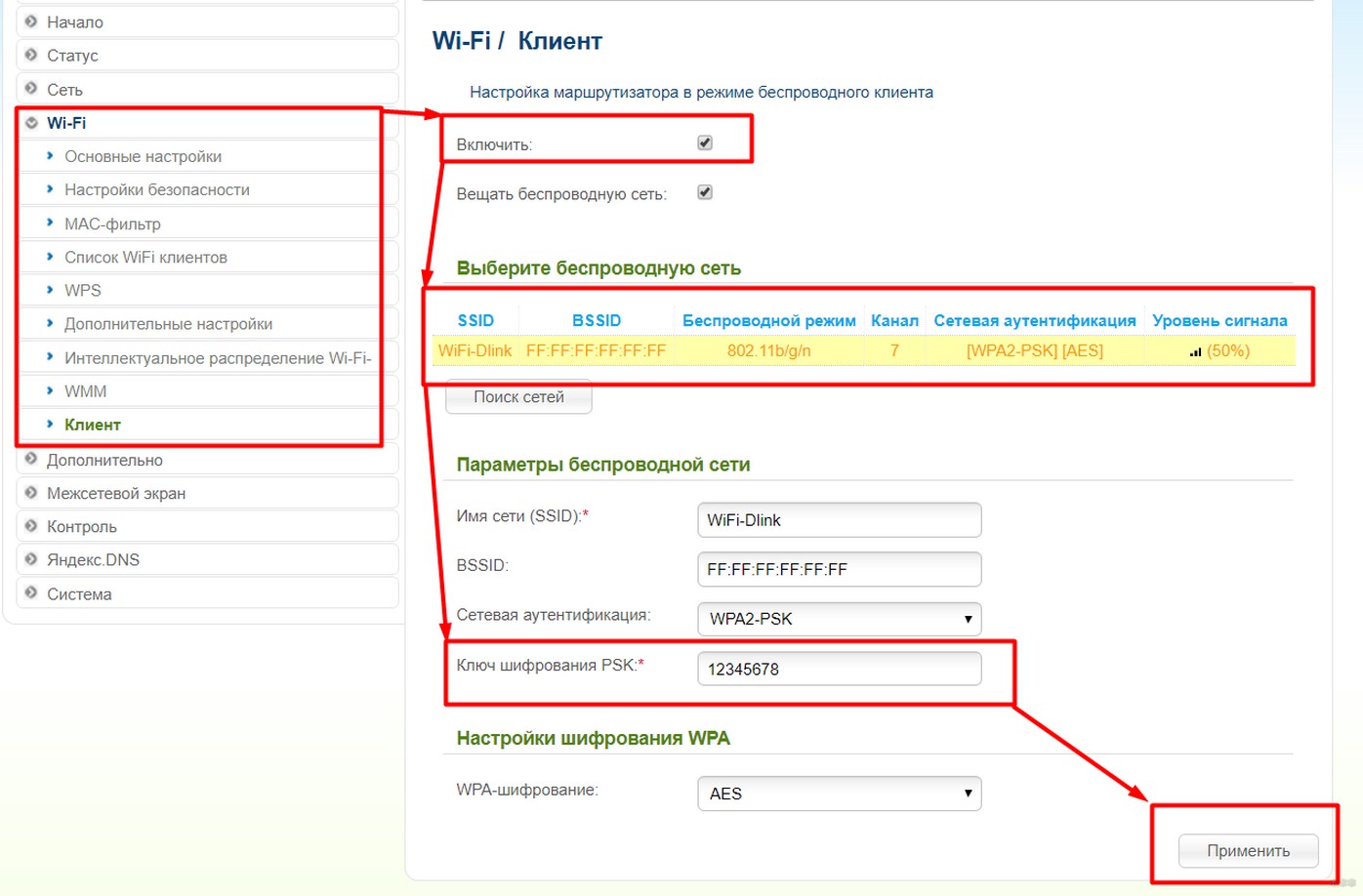

1. Далее в «Wi-Fi – Клиент» активируем галку «Включить», выбираем доступную сеть, вводим ключ шифрования PSK (пароль от сети, к которой подключаемся):

ZyXEL

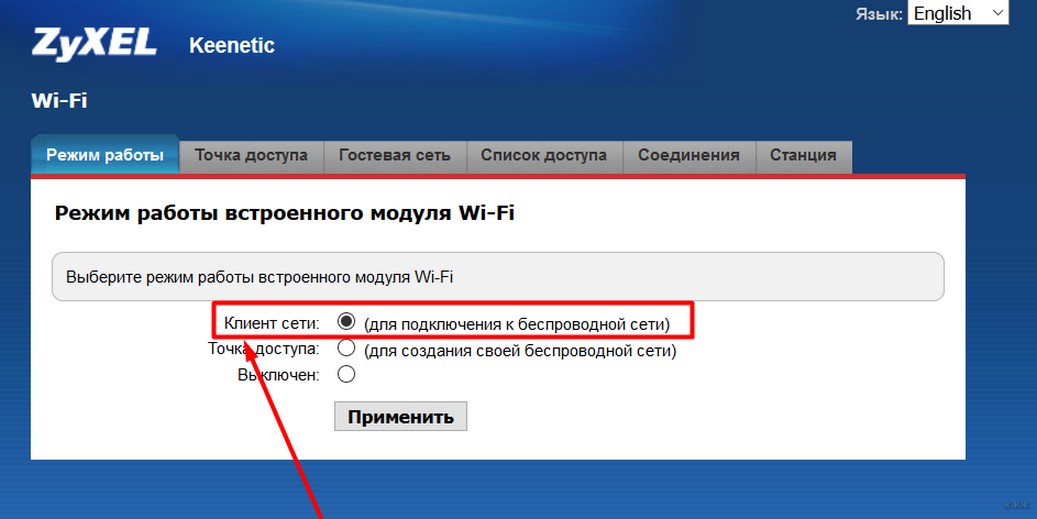

Еще один представитель, который нам нужно покорить. Главное здесь – что все находится на поверхности. На примере Keenetic. Щелкаете внизу по Wi-Fi и на первой же вкладке с «Режим работы» выбираете нужную нам «Клиент сети», а далее уже все как по накатанной:

Видел, что другие модели могут использовать извращенные вкладки вроде WISP, но тут уже на вкус и цвет – смотрите руководство под свою модель. На практике же просто посмотрите предыдущие роутеры и сделайте по аналогии, при этом что-то может и не получиться с первого раза. Главное понимать, что это возможно, и пробовать до победного.

Режим репитера

В паре примеров выше я указывал на место включения этого режима в качестве альтернативы. Может использование его вам будет проще сделать на некоторых моделях. Отличия моста от репитера:

1. Репитер просто дублирует сеть Wi-Fi и повторяет ее дальше.
2. Режим моста создает соединение между роутерами в единую сеть, а уже точку доступа использует свою.

Новая прошивка

Второстепенный аппарат

1. Надо поменять IP адрес второго интернет-центра. Нажимаем на третью вкладку слева. Далее переходим в «LAN». Поменяйте последнюю цифру. Я установил значение 192.168.0.3.

1. В само верху выбираем последнюю вкладку «Дополнительные настройки» (Advanced).
2. Далее пролистываем вниз и открываем раздел «Системные инструменты» (System Tools) и там находим «Параметры системы» (System Parameters).
3. Пролистайте до самого низу. Если у вас двухдиапазонный роутер, то есть поддерживает 2.4 ГГц и 5 ГГц частоты передачи – то вы увидите два значения: 2.4 ГГц WDS и 5 ГГц WDS. Надо выбрать именно ту частоту, на которой работает первые роутер. Так как у меня основной аппарат раздает вайфай с 2.4 ГГц – то я выберу первый вариант.

1. Жмём «Включить мост WDS» (Enable WDS Bridging). И нажимаем «Поиск» (Surway).

1. Находим сеть основного аппарата и подключаемся к нему, нажав «Выбрать» (Choose).

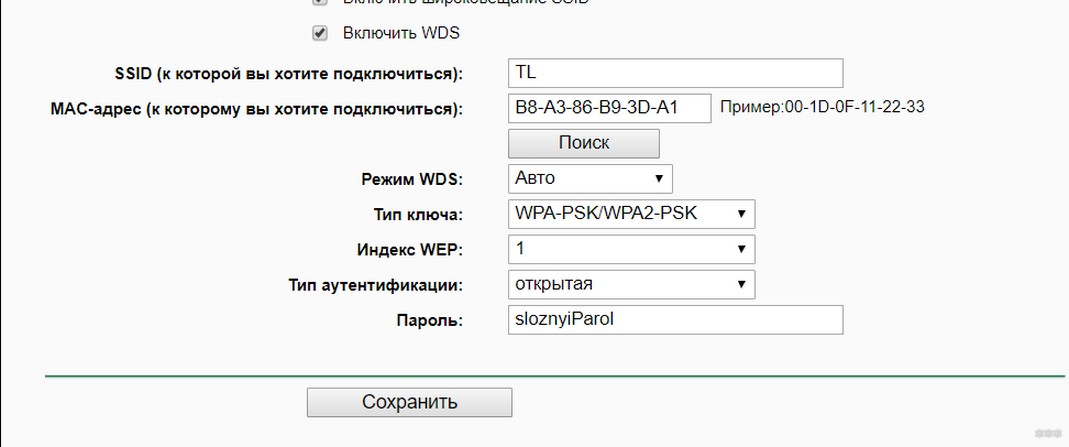

1. «Режим WDS» (WDS Mode) – надо установить в значение «Авто». Далее просто вписываем пароль от перового передатчика и нажимаем «Сохранить».

1. Теперь надо отключить на нём DHCP — это нужно сделать для того, чтобы если вы будете подключать по проводу к второстепенному маршрутизатору, чтобы он раздавал интернет. Заходим в «Сеть» (Network) и выбираем DHCP-сервер» (DHCP Server). Просто нажимаете на единственную галочку и жмём «Сохранить» (Save).
2. Теперь перезагружаемся. Для этого нажимаем на кнопку «Перезагрузить» (reboot) в правом верхнем углу.

Система распределения беспроводных сетей ( WDS ) представляет собой систему, которая позволяет точкам доступа взаимодействовать по беспроводному подключению в сети IEEE 802.11. Она также позволяет расширять беспроводную сеть с использованием нескольких точек доступа без необходимости использовать проводное соединение для их связи. Для дополнительной информации об этой функции, обратитесь с соответствующей статье на сайте Wikipedia . Ниже изложено руководство по простому решению WDS для класса SOHO .

*Примечание: Оба устройства должны иметь разные IP адреса, в примере IP адрес корневой точки доступа 192.168.1.2 , в то время как у роутера TP-Link 11n серии — 192.168.1.1 Если вы хотите поменять IP адрес роутера TP-Link, то воспользуйтесь инструкцией номер 67.

Чтобы настроить функцию WDS на маршрутизаторах TP — LINK , поддерживающих стандарт 11 n , необходимо проделать следующие шаги:

Шаг 1 Зайдите на страницу настройки маршрутизатора. Если вы не знаете, как это сделать, нажмите здесь.

Шаг 2 Зайдите Wireless (Беспроводная сеть) -> Wireless Settings (Настройки беспроводного подключения). Отметьте Enable WDS (Включить WDS ) . Затем отобразиться страница, аналогичная представленной на рисунке ниже.

Шаг 3 Измените канал на   канал вашей корневой точки доступа.

Шаг 4 Нажмите Search ( Поиск ). В появившемся окне найдите SSID вашей корневой точки доступа, нажмите Connect (Подключиться).

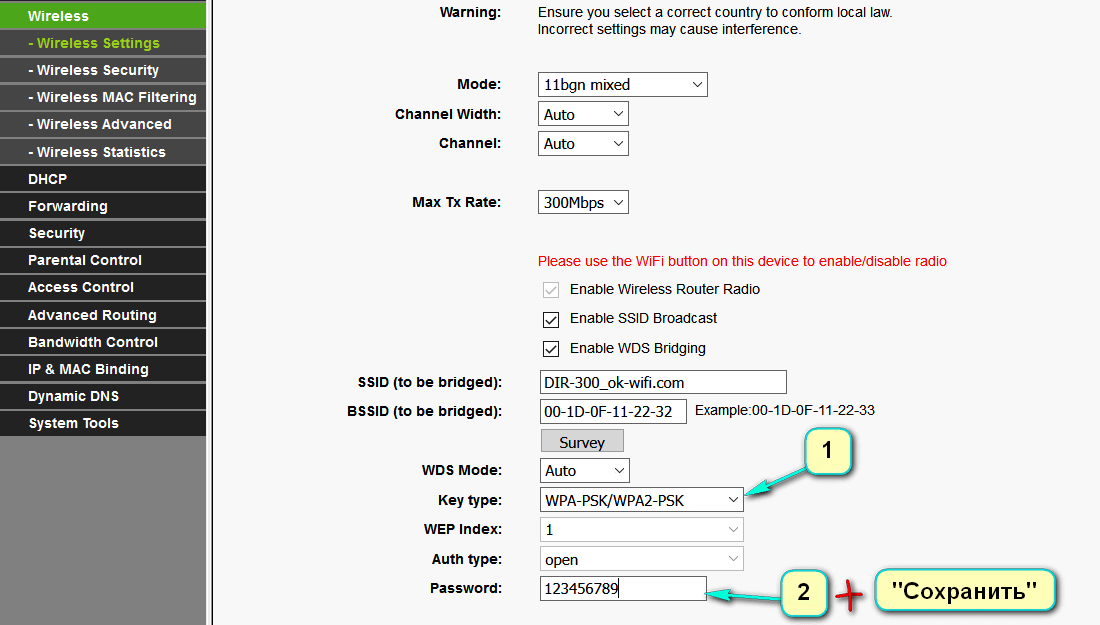

Шаг 5 После Шага 4, маршрутизатор перенаправит вас на предыдущую станицу. SSID корневой точки доступа и некоторые другие параметры будут заполнены автоматически. Затем выполните настройки защиты, аналогичные настройкам защиты на корневой точке доступа.

Шаг 6 Нажмите на кнопку Save (Сохранить), затем зайдите DHCP -> DHCP Settings (Настройки DHCP ). Выберите Disable DHCP Server (Отключить DHCP -сервер), нажмите на кнопку Save (Сохранить).

Шаг 7 Зайдите на страницу System Tools (Системные инструменты) -> Reboot (Перезагрузка), чтобы перезагрузить устройство.

Шаг 8 Все настройки функции WDS завершены. Вы можете сделать проверку с помощью утилиты Ping . Если проверка успешна (это означает, что функция WDS работает должным образом), вы увидите окно, аналогичное представленному на рисунке ниже:

В случае возникновения дальнейших вопросов, обратитесь к разделу Часто задаваемые вопросы или свяжитесь со службой технической поддержки TP-Link .

• https://qsy.by/nastrojka-wds-mosta-ili-udlinyaem-wi-fi/
• https://wifigid.ru/sovety-po-nastrojke-routerov/wds
• https://www.tp-link.com/ru/support/faq/227/

Быстрая настройка TP-Link Archer C5 V4

Чтобы настроить роутер для подключения к интернету и задать параметры Wi-Fi сети, нам необходимо получить доступ к веб-интерфейсу.

Сделать это очень просто. Запускаем любой браузер и в нем переходим по адресу http://tplinkwifi.net (подробнее в статье: tplinkwifi.net – вход в настройки маршрутизатора). Или по адресу http://192.168.0.1 (подробная инструкция: 192.168.0.1 – вход в роутер, или модем. admin и admin).

Если вместо страницы маршрутизатора откроется страница поисковой системы, то вы ввели адрес не в адресной строке, а в поисковой. Если не получается это исправить, то используйте другой браузер. Лучше стандартный.

О том, что делать, если не открываются настройки роутера, я писал здесь: https://help-wifi.com/oshibki-i-polomki/chto-delat-esli-ne-zaxodit-v-nastrojki-routera-na-192-168-0-1-ili-192-168-1-1/

Если маршрутизатор уже был настроен, то он попросит вас ввести пароль, который был установлен.

Вы всегда можете сделать сброс настроек роутера кнопкой Reset. Нужно нажать на нее острым предметом и подержать, пока не загорятся и погаснут все индикаторы.

Если же он еще не настраивался, то появится окно, в котором нужно придумать и указать пароль. Этот пароль в дальнейшем будет использоваться для авторизации в настройках TP-Link Archer C5 V4. Постарайтесь его не забыть.

Сразу появится мастер быстрой настройки. С помощью которого можно быстро задать все необходимые параметры. И не придется делать это в разных разделах панели управления.

Конечно же роутер сначала предложит нам задать самые важные настройки – подключение к интернету.

Выберите тип подключения к интернету, который использует ваш провайдер. Если не знаете какой – уточняйте у поддержки интернет-провайдера. Чаще всего это Динамический IP, или PPPoE. Так же часто используется L2TP и PPTP.

Так как у меня Динамический IP, то дополнительные параметры задавать не нужно. Если у вас PPPoE, то нужно указать имя пользователя и пароль. А если L2TP или PPTP, то еще и адрес сервера. Эти параметры выдает интернет-провайдер. Поэтому, все вопросы к нему.

Можно включить «VLAN ID» и задать номер. Не очень понимаю, для чего это нужно. Скорее всего для просмотра IPTV. Я не включал. Это можно сделать позже, если понадобится.

На следующем шаге можно настроить Wi-Fi сеть, которую будет раздавать TP-Link Archer C5 V4. Нужно сменить имя Wi-Fi сети и пароль. Для каждого диапазона. При необходимости, можно отключить сеть в определенном диапазоне. Достаточно убрать галочку возле «Включить беспроводное вещание». Если, например, вы пока не планируете подключать свои устройства к сети на частоте 5 ГГц. Или у вас нет устройств, которые поддерживают эту сеть. Потом можно будет включить ее в настройках.

Если вы были подключены по Wi-Fi, то подключитесь уже к новой сети. Выберите один из вариантов в следующем окне и нажмите «Далее».

Сохраняем параметры.

Можно сделать тест подключения к интернету. И если роутер подключен к интернету (результат «Success!» «Успех!»), то нажимаем на кнопку «Завершить». Если же подключения к интернету нет, то с помощью кнопки «Назад» вернитесь к выбору типа соединения и проверьте все параметры. Уточните настройки у провайдера.

Откроется карта сети.

Настройка завершена. Можно менять другие параметры маршрутизатора.

В разделе «Дополнительные настройки», на вкладке «Сеть» – «Интернет» можно сменить параметры подключения к интернету. Отредактировать или уделить уже созданное правило, или создать новое. Но если интернет через роутер работает, то лучше ничего не менять.

Там же можно найти более расширенные настройки. Например, сменить MTU, или клонировать MAC-адрес (если это требует провайдер).

В разделе «Беспроводной режим» находятся настройки Wi-Fi сети. Сама панель управления очень простая и на русском языке. Думаю, нет особого смысла делать обзор всех настроек.

Так как в TP-Link Archer C5 V4 есть USB-порт, то возможно вам пригодится эта инструкция: доступ к USB диску (флешке) через роутер TP-Link по сети. Если вы захотите подключить к своему роутеру флешку, или внешний жесткий диск. Или настроить DLNA через роутер TP-Link.

64

Сергей

TP-Link

Беспроводное соединение

Существует еще один признанный вариант, как подключить роутер к другому роутеру через wifi. Соединить их между собой посредством создания беспроводного «вай-фай» моста, в результате чего, получается устанавливать роутеры на большом расстоянии друг от друга, при этом увеличивая зону покрытия. Кабели в этом случае не понадобятся, в этом позитивный момент: не будут мешать. Но такой вариант не лишен и негативных сторон: соединить просто, но сеть теряет стабильность, что сопровождается снижением скорости. Если есть серьезные причины не использовать кабель для соединения, это будет не худшим вариантом. Применяя беспроводной способ подключения и соединения роутеров, следует учитывать, что не все устройства поддерживают режим WDS, в основном это касается устаревших моделей.

Беспроводной мост на основе WDS

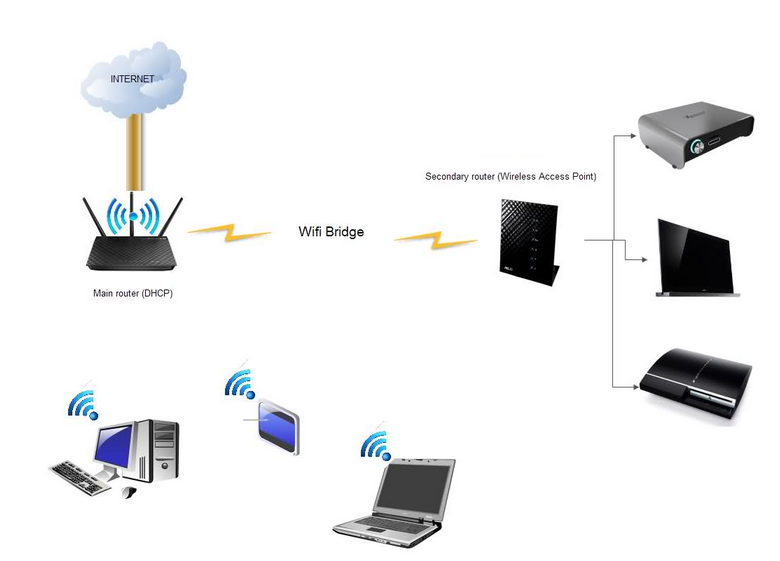

Сетевой мост без проводов создается просто, если соединить два роутера в одну «вай-фай» сеть, но сам процесс сложный и длительный. Способы настроек в деталях отличаются на разных роутерах, но принцип создания такого моста своими руками неизменен: для этого нужна поддержка WDS.

Настройка основного роутера для режима WDS

На разных маршрутизаторах свои настройки, по этому поводу выпущено немало пособий. Но процесс и последовательность действий, описанные в них, настолько сложные и запутанные, что пользователь-новичок просто теряется. А принцип, как настроить роутер (главный) для того, чтобы соединить с дополнительным, сводится к одному вне зависимости от модели устройства:

Настройка второго маршрутизатора для режима WDS

Здесь все несколько сложнее, но разобраться, как настроить беспроводной мост WDS для второго маршрутизатора до того, как соединить, тоже не составит особого труда. Настройка роутера в режиме моста для дополнительного устройства выглядит так:

1. Сначала изменить IP-адрес этого устройства.
2. Установить идентичный канал, как у основного, указывается то же значение.
3. Подключить функцию «моста» (WDS), отметив строку галочкой.
4. Обозначить имя сети (SSID), используемое основным устройством.
5. Далее нужно ввести mac-адрес главного маршрутизатора.
6. Указать его пароль, тип ключа и пароль «вай-фай» сети.
7. При включении функции WDS появится кнопка «Поиск». Кликнуть по ней для сканирования доступных сетей.
8. Выбрать нужную сеть – «Подключиться».
9. Указать «Тип ключа» и «Пароль» сети основного устройства, затем – «Сохранить».
10. Перейти в «Настройки DHCP», отключить DHCP-сервер.
11. Кликнуть по кнопке «Сохранить» и перезагрузить. Соединить удалось.

Подключение точки доступа (ТД) к роутеру

Прежде чем подключить оба маршрутизатора для создания и настройки беспроводного моста, соединить их между собой, потребуется обновить прошивки и приступить к настройкам точки доступа, способствующей расширению радиуса покрытия. Подключение поможет созданию распределенной сети с использованием нескольких ТД для получения соединения через оба устройства.

Соединение ТД между собой

Для того чтобы соединить два устройства, процесс начинается с ввода на компьютере или ноутбуке в поисковике браузера адреса роутера через: http://192.168.1.1. Потом нажать Enter, в окне регистрации указать данные пользователя: admin и admin. Далее перейти на веб-интерфейс маршрутизатора:

1. В настройках выбрать «Беспроводные сети».
2. В имени сети – SSID – указать имя, например, WL550gE, а в графе WPA2-PSK придумать пароль для беспроводной сети. Запомнить его или записать.
3. В папке IP Config открыть WAN & LAN, где указан IP-адрес первой точки доступа. Запомнить его.
4. В папке «Беспроводные сети» выбрать «Мост».
5. В новом окне найти AP Mode, где выбрать «Смешанный режим», а в качестве моста – вариант WDS Only.
6. Здесь выбрать фиксированный канал WDS, значение 1, 6 или 11.
7. Активизировать функцию «Подключение к точкам доступа в списке удаленных мостов».
8. Ввести MAC-адрес второй точки доступа значением 00:0E:A6:A1:3F:6E – «Добавить».
9. Кликнуть по кнопке «Завершить», далее – «Сохранить и перезагрузить».

Настройка второй ТД

Чтобы подключить второй роутер к точке доступа и соединить с первым, используется аналогичная последовательность действий. Потом перейти непосредственно к настройкам устройства:

1. Открыть меню и указать имя сети (SSID), оно должно совпадать с первой ТД.
2. В меню IP Config открыть DHCP-сервер.
3. В строке «Включить DHCP-сервер» выбрать вариант «Нет», затем – «Применить».
4. В меню «Мост» указать тот же канал, как у первой ТД.
5. Ввести MAC-адрес первой точки доступа значением 00:0E:A6:A1:3F:87 – «Добавить».
6. В поле «Пароль» необходимо ввести кодовое слово, придуманное пользователем для «WPA2-PSK» в первом маршрутизаторе.
7. Кликнуть по кнопке «Завершить», а потом «Сохранить и перезагрузить».

Настроим интерфейс повторителя

Теперь добавим и настроим интерфейс Relayd(Мост-ретранслятор), чтобы присоединить интерфейсы lan и wwan.

Нажимаем на Сеть и переходим в Интерфейсы.Находим и нажимаем на кнопку Добавить новый интерфейс.

Откроется страница настроек нового интерфейса, где надо будет проделать некоторые настройки.

В разделе Основные настройки должно быть так:

• Протокол должен быть Мост-ретранслятор.

• Ставим галочку, чтобы загружалось при запуске.

• Открываем список в пункте Ретранслятор между сетями и обозначаем в списке lan и wwan.

• Локальный IPv4 — адрес здесь выставляем IP- адрес, который был ранее назначен на Wi-Fi-сеть.

Переходим на вкладку Настройки межсетевого экрана и выбираем lan. Нажимаем кнопку Сохранить, а после — Сохранить и применить.

Перезагружаем роутер самостоятельно, нажимаем на Сеть и переходим в Wi-Fi. Почему-то у меня отключился Master Wi-Fi, поэтому проверьте эту настройку и, если необходимо, включите и сохраните настройки с применением.

Настройка WDS моста или удлиняем WI-FI

ДомойRadarspottingНастройка WDS моста или удлиняем WI-FI

Привет Друзья. Недавно запустил сервис для отслеживания авиасообщения онлайн — ADS-B Радар. Но в процессе настройки оборудования столкнулся с проблемой доступа FlightFeeder — устройства для приема сигналов от самолетов в интернет.

Как видно из схемы, FlightFeeder подключается Ethernet кабелем непосредственно к модему или роутеру для передачи данных на сервер QSY.BY. Длина кабеля от антенны до приемника составляет 15 метров (при большей длине, в кабеле начинаются затухания) в свою очередь это сказывается на дальности приема. Так что в моей ситуации приемник оказался непосредственно у окна в дальней комнате.

Если Вы еще не поняли, что и как я буду настраивать, то из выше приведенной схемы надеюсь все станет понятно.

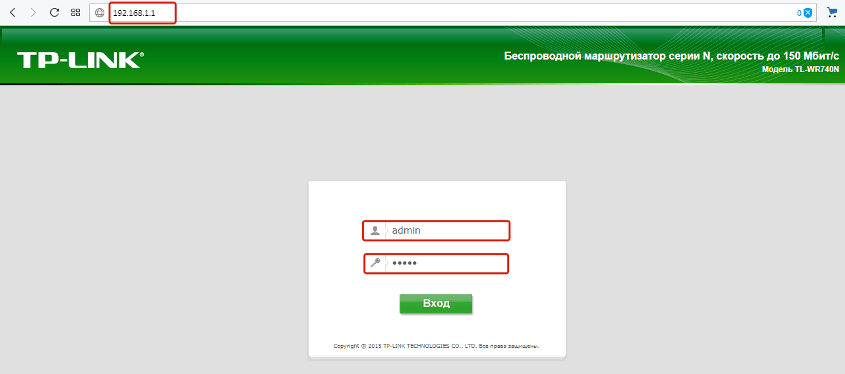

Шаг 1. Заходим в модем.

Логинимся со своими учетными данными. По стандарту логинпароль —  ADMIN. Настоятельно рекомендую сменить его, т.к это на прямую влияет на безопасность.

В настройках модема необходимо изменить только один параметр. Изменить значение параметра Channel с Auto на определенный номер канала. Я для себя выбрал №1. В последующем необходимо установить такой же номер канала в роутере. Из практики. В многоквартирном доме довольно шумный эфир из-за большого количества устройств оборудованных Wi-Fi (модемы, роутеры, смартфоны, умные розетки, утюги и т.д.), поэтому рекомендую воспользоваться утилитой для оценки используемых каналов другими роутерамимодемами и определить более свободный канал.

Шаг 2. На этом все настройки модема закончены. Переходим к настройкам роутера. Логинемся и первым делом меняем IP адрес, он должен отличаться от IP адреса модема. Далее.

Шаг 3. Заходим Wireless (Беспроводная сеть) -> Wireless Settings (Настройки беспроводного подключения). Отмечаем Enable WDS (Включить WDS). Затем отобразиться страница, аналогичная представленной на рисунке ниже. Изменяем канал на канал корневой точки доступа / модема.

Шаг 4 Нажмите Search ( Поиск ).

В появившемся окне находим SSID нашего модема и нажимаем Connect (Подключиться).

В результате поля SSiD и BSSID автоматически заполнятся, осталось выбрать тип ключа безопасности и ввести пароль от Wi-Fi сети модема.
Нажимаем кнопку «Сохранить».

Настройку роутера TP-Link TL WR841 можно считать оконченной. О чем свидетель статус «Состояние WDS: Установлено.»

Теперь осталось отнести роутер в дальнюю комнату и получить расширенную сеть Wi-Fi. Результатом моих трудов стал работающий сервис онлайн — ADS-B Радар для сообщества QSY.BY

В окончании хочу добавить что в данном примере роутер TP-Link TL WR841DN/ TP-Link TL WR841D используются как частный случай, на данный момент многие роутеры поддерживают функцию WDS и с ними можно проделать подобные операции, единственное, что хотел бы добавить, так это то, что желательно для связки в WDS использовать роутеры одного производителя, а в идеале и одинаковой модели. То что это получилось провернуть с модемом от Беларусского провайдера Betelecom чистой воды удача.

Отдельное спасибо моему коллеге EW4C предоставленное оборудование.

Старая прошивка

Если вы видите, что у вас во входе совсем по-другому расположены пункты меню, то, скорее всего, у вас новая прошивка. Просто перейдите к главе ниже, где я подробно расскажу о новых моделях TP-Link.

Настройка основного роутера

Расскажу все пошагово и дам краткие пояснения, что делаем те или иные действия.

В меню слева выберите раздел «Беспроводной режим».
Сетевое имя моего основного роутера будет называться «WIFIGID_OSNOVNOY». Но вы можете указать свое имя.

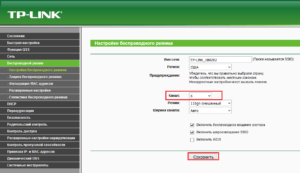

Самое главное — создать выделенный канал. Я установил его на «11», так как он обычно самый свободный. Выбрать можно любой, но главное, запомнить номер. В конце нажмите «Сохранить».

Нам нужно выбрать канал, чтобы мы могли потом установить такой же на втором маршрутизаторе, чтобы они, можно сказать, работали на одной длине волны. Все настройка первого роутера закончена, теперь приступим к настройке второго. Вы уже должны знать, как к нему подключиться.

Настройка второстепенного роутера

Смотрите, у нас есть два устройства, которые по умолчанию имеют одинаковый IP-адрес 192.168.0.1. Конечно, если мы построим мост между ними, начнется конфликт адресов, и мы потерпим неудачу.

Вы должны изменить IP-адрес второго маршрутизатора. Для этого в левом меню выберите раздел «Сеть» и чуть ниже него — «Локальная сеть».

Теперь измените последнюю цифру. В общем можно поменять на любое значение кроме 1 и 255. Я поставил на 3. В итоге получил 192.168.0.3. В конце не забудьте сохранить настройки.

Итак, теперь во втором перейдите в «Беспроводной режим». Настраиваем канал, такой же как и на первом устройстве. Я поставил 11, у вас может быть по другому. Я установил имя сети как «WIFIGID_VTOR».

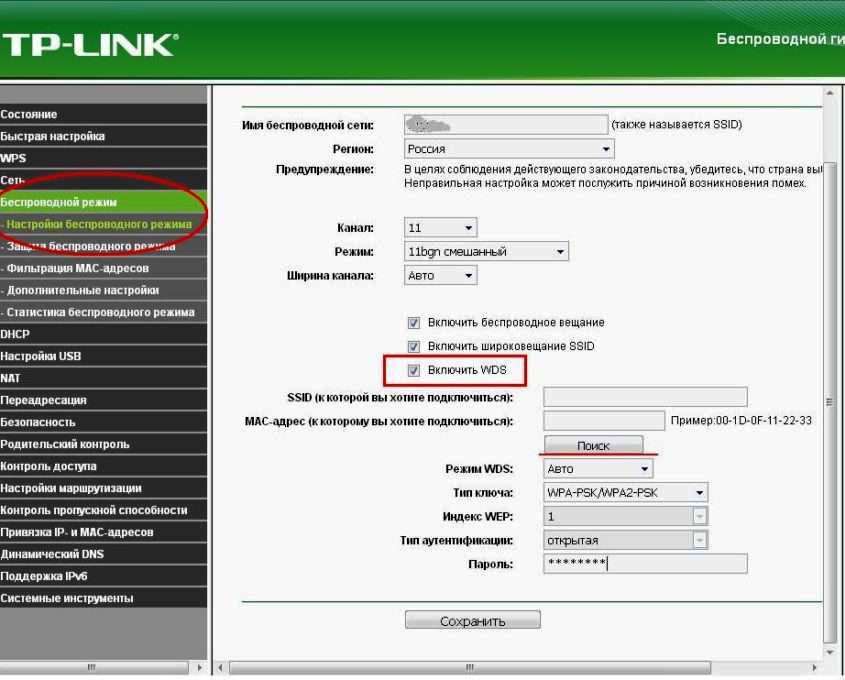

Теперь нажмите на третий флажок «Включить WDS». Откроется небольшое меню. Конечно, вы можете ввести имя сети и MAC вручную, но лучше нажать кнопку «Поиск».

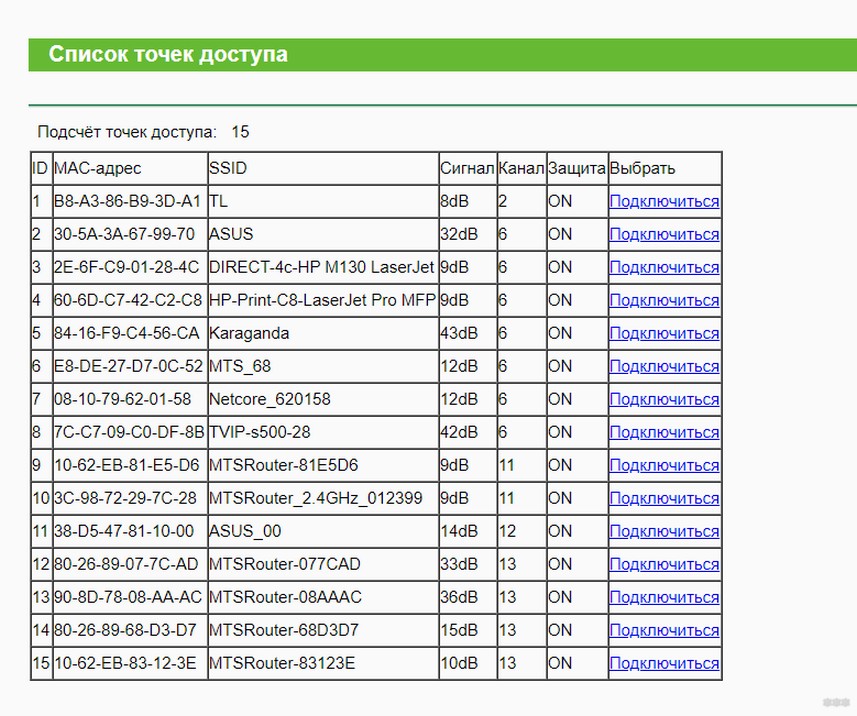

Итак, теперь вы должны увидеть список всех ближайших сетей Wi-Fi. Находим имя свое, в моем случае это «WIFIGID_ОСНОВНОЙ» и напротив него нажимаем «Подключиться».

Остается только ввести пароль в соответствующую строку и нажать «Сохранить». Теперь нужно перезагрузить роутер.

Для этого заходим в «Системные инструменты» — «Сброс» и нажимаем единственную кнопку.
После перезагрузки в разделе «Состояние» ищем строку «Состояние WDS». Статус должен быть в режиме «Включено».
Теперь нам нужно как-то вызвать нашу беспроводную сеть на вторичном маршрутизаторе и установить свой пароль.

«Беспроводной режим» — «Беспроводная безопасность». Установите версию шифрования «WPA2-PSK». После этого придумайте пароль и введите его в третье поле. Не забудьте сохранить настройки с помощью кнопки внизу.

Настройка первой WDS точки доступа

Открываем вкладку WIRELESS и настраиваем параметры первой WDS точки доступа Ubiquiti:

• в списке Wireless Mode: выбираем режим Acces Point WDS (точка доступа WDS). В прошивке AirOS 5.5 нужно выбрать режим AP-Repeater;
• в поле WDS Peers: прописываем MAC адрес второй WDS точки доступа. Чтобы узнать MAC адрес второй точки доступа, нужно зайти в ее настройки на вкладку MAIN и в поле WLAN MAC посмотреть MAC адрес.
• в поле SSID: прописываем имя Wi-Fi точки доступа;
• в списке Country Code: выбираем свою страну Ukraine (или другую);
• в списке Channel Width: выбираем ширину канала 20MHz, поскольку не все клиентские Wi-Fi адаптеры поддерживают ширину канала 40MHz;
• в списке Frequency, Mhz: выбираем, на какой частоте будет работать точка доступа. В этом поле на первой и второй точке доступа должно быть выбрано одинаковое значение частоты;
• в списке Security: выбираем тип шифрования WEP, поскольку в режиме WDS репитера другие типы шифрования не поддерживаются;
• в поле WPA Key указываем пароль из 10-ти символов для доступа к Wi-Fi точке;
• для изменения настроек нажимаем кнопку Change;
• для применения настроек вверху страницы жмем кнопку Apply;

Переходим на вкладку NETWORK и настраиваем параметры сети:

• в списке Network Mode: выбираем режим Bridge (мост);
• в поле Bridge IP выбираем, каким образом точка доступа будет получать сетевые настройки. Static — настройки вводятся вручную, DHCP — точка доступа получает сетевые настройки автоматически от DHCP сервера. В нашей сети есть DHCP сервер, поэтому мы выбрали DHCP;
• нажимаем кнопку Change для изменения настроек;
• для применения настроек вверху страницы жмем кнопку Apply.

После применения настроек, DHCP сервер назначит WDS точке доступа Ubiquiti новый IP-адрес. Поэтому войти в настройки точки доступа по старому IP адресу вы не сможете. Найти новый IP адрес Ubiquiti поможет утилита .

Настройка моста на роутере Asus

Чтобы подключить несколько устройств к роутеру Asus, необходимо использовать дополнительный маршрутизатор от этого же производителя, иначе операцию будет совершить проблематично, а иногда и невозможно. Рассмотрим, как настроить каждое из устройств, в отдельности.

Первый шаг: настройка главного роутера

На главной странице роутера необходимо запомнить MAC-адрес, который будет необходим в дальнейшем для завершения операции по подключению.

Следующий порядок действий будет таким:

1. Активируем раздел «Wireless», перейдя в настройки.
2. Щелкаем по вкладке «Bridge».
3. Ищем пункт «WDS Only», используя строку «AP Mode».
4. Выбираем один из существующих каналов, к которому также будем позже подключать и второй роутер. Поэтому канал нужно запомнить или записать.
5. Вводим MAC-адрес, который был сохранен в начале. Это поле под именем «Remote Bridge List». Чтобы зафиксировать данные, нажимаем «Add».
6. Как только новый Mac будет высвечен на экране, нажимаем на кнопку «Apply», расположенную в правом нижнем углу. Необходимо дождаться, когда роутер закончит операцию.
7. Перезагружаем страницу, нажав на кнопку «Reboot», находящуюся в верхнем правом углу.

Настройка основного роутера полностью завершена, можно переходить к следующему шагу с дополнительным оборудованием.

Второй шаг: настройка второго роутера

Порядок действий выглядит следующим образом:

Как только все операции по настройке будут выполнены, необходимо отключить DHCP дополнительного роутера по следующей инструкции:

1. Выбрать раздел «LAN».
2. Открыть вкладку «DHCP Server».
3. Щелкнуть по кнопке «No», в поле «Enable the DHCP Server?».
4. Активировать кнопку «Apply», чтобы роутер провел изменения данных. Подождать завершения операции.
5. Ввести в адресную строку следующую ссылку, чтобы перейти в дальнейшие настройки: https://192.168.1.100.

Переходим к следующей операции на открытой странице:

1. Выбираем раздел «Wireless».
2. Открываем вкладку «Bridge».
3. Находим строку «AP Mode» и активируем пункт «WDS Only».
4. Нужно выбрать тот же канал, который был использован на основном роутере.
5. Вводим MAC-адрес второго роутера в поле «Remote Bridge List».
6. Нажимаем на «Add», «Apply», а после «Reboot».

Осталось дождаться, когда роутер перезагрузится, и можно приступать к работе, операция займет не больше минуты.

Настройка моста на роутере Asus

Чтобы подключить несколько устройств к роутеру Asus, необходимо использовать дополнительный маршрутизатор от этого же производителя, иначе операцию будет совершить проблематично, а иногда и невозможно. Рассмотрим, как настроить каждое из устройств, в отдельности.

Первый шаг: настройка главного роутера

На главной странице роутера необходимо запомнить MAC-адрес, который будет необходим в дальнейшем для завершения операции по подключению.

Следующий порядок действий будет таким:

1. Активируем раздел «Wireless», перейдя в настройки.
2. Щелкаем по вкладке «Bridge».
3. Ищем пункт «WDS Only», используя строку «AP Mode».
4. Выбираем один из существующих каналов, к которому также будем позже подключать и второй роутер. Поэтому канал нужно запомнить или записать.
5. Вводим MAC-адрес, который был сохранен в начале. Это поле под именем «Remote Bridge List». Чтобы зафиксировать данные, нажимаем «Add».
6. Как только новый Mac будет высвечен на экране, нажимаем на кнопку «Apply», расположенную в правом нижнем углу. Необходимо дождаться, когда роутер закончит операцию.
7. Перезагружаем страницу, нажав на кнопку «Reboot», находящуюся в верхнем правом углу.

Настройка основного роутера полностью завершена, можно переходить к следующему шагу с дополнительным оборудованием.

Второй шаг: настройка второго роутера

Порядок действий выглядит следующим образом:

Как только все операции по настройке будут выполнены, необходимо отключить DHCP дополнительного роутера по следующей инструкции:

1. Выбрать раздел «LAN».
2. Открыть вкладку «DHCP Server».
3. Щелкнуть по кнопке «No», в поле «Enable the DHCP Server?».
4. Активировать кнопку «Apply», чтобы роутер провел изменения данных. Подождать завершения операции.
5. Ввести в адресную строку следующую ссылку, чтобы перейти в дальнейшие настройки: https://192.168.1.100.

Переходим к следующей операции на открытой странице:

1. Выбираем раздел «Wireless».
2. Открываем вкладку «Bridge».
3. Находим строку «AP Mode» и активируем пункт «WDS Only».
4. Нужно выбрать тот же канал, который был использован на основном роутере.
5. Вводим MAC-адрес второго роутера в поле «Remote Bridge List».
6. Нажимаем на «Add», «Apply», а после «Reboot».

Осталось дождаться, когда роутер перезагрузится, и можно приступать к работе, операция займет не больше минуты.
