Антенна для модема своими руками

1 И многим приходит в голову сделать усилитель 3G модема своими руками

Если 3G «ловит», тогда есть возможность получения стабильной связи. В статье рассмотрим, как устанавливается внешняя антенна для 3G модема, которая так же характеризуется, как усилитель сигнала для 3G модема. Как собрать ее из подручных материалов и усилить сигнал сети.

Антенна для 3G модема, купленная в магазине, не является хорошей идеей, так как стоит дорого и подойдет далеко не каждому и не у всех есть разъем для подключения антенны. Кроме того, адаптер для модема иногда стоит столько же, сколько и сам модем.

Основным критерием эффективности любого решения нужно считать не проценты, отображаемые управляющей программой модема, не количество «палок» на индикаторе и децибел, а увеличение скорости доступа.

Однако для подтверждения правильности выбора можно воспользоваться этими критериями. Надо заметить, что возможность подключения к интернету 3G зависит от многих факторов — занятость слотов, активность абонентов, состояние погоды, расстояние до базовой станции. В данном случае действия направлены на улучшение только одного.

Эффективность антенны можно проверить следующим образом — включать режим 3G и посмотреть, ловит ли он. Если нет, то передачи данных, соответственно, тоже нет.

При этом уровень сигнала может быть и отличным, и слабым. Отличный уровень означает, что работает только 2G подключение.

1.1 Усилитель сигнала для 3G модема

Самый простой вариант — около четырех витков медной проволоки, которые нужно намотать на модем. Умельцы советуют намотать провод на самый конец модема, где находится встроенная антенна.

Такая конструкция из проволоки похожа на искусство — подобрать количество витков, толщину провода, длину свободного конца антенны нужно для каждого отдельного модема и места. Например, лишний виток может не улучшить, а только ухудшить сигнал.

Второй вариант — воспользоваться дуршлагом или кастрюлей. Любители экспериментов, которых низкая скорость интернета уже довела до бешенства или отчаяния, способны смастерить весьма необычные конструкции в виде кастрюль, экранов и спутниковых тарелок.

Поймать сигнал 3G при помощи кастрюли проще, чем с помощью провода, но времени это займет больше.

Третий вариант — использовать предметы промышленного изготовления. Тем, кому не жалко денег в пределах 500 рублей, можно провести эксперименты с этими предметами. Однако такие агрегаты не сильно отличаются от проволоки по качеству.

Иногда в комплекте с модемом прилагается кабель-удлинитель с кусочком скотча для того, чтобы закрепить его на стену или окно. Такой вариант можно встретить в руководстве у операторов. Качество его можно сравнить с качеством проволоки.

4. Усиление сигнала 3G при помощи репитера.

Помимо кустарных способов усиления слабого сигнала мобильного интернета существуют и другие, более эффективные и технологичные. Речь пойдет о репитерах, при помощи которых можно добиться максимального увеличения скорости 3G и покрытия уверенной связью в пределах всей квартиры, дома или дачи.

Репитер 3G это усилитель сигнала сотовой связи и интернета для дачи, квартиры, офиса или дома, который усиливает слабый сигнал, поступающий от базовой станции. Это микроволновое оборудование, которое выпускают несколько компаний в России. Считается, что VEGATEL производит наиболее качественное и надежное оборудование, лучшее по сочетанию цена/качество.

Для самостоятельного усиления сигнала 3G модема понадобится комплект VEGATEL 3G-kit, в который входят:

• уличная антенна, которая улавливает сигнал 3G;
• репитер, который усиливает этот сигнал;
• комнатная антенна, которая передает усиленный сигнал на устройства абонентов, которые находятся в поле её действия;
• коаксиальный кабель с разъемами, для коммутации всех элементов системы;
  набор крепежа.

При помощи этого оборудования вы можете получить максимально возможную скорость 3G модема и уверенную голосовую связь на телефонах абонентов. А еще можно подключить 3G модем к wi-fi роутеру и раздать мобильный интернет на весь дом или квартиру

Как подключить самодельную антенну к телефону, планшету или модему

Половина дела сделана. Остается подключить антенну к одному из своих домашних устройств. Стоит понять, что нижеуказанный способ подойдет не для всех видов оборудования.

Обратите внимание! Для осуществления нужен специальный порт диагностики. Если телефон нельзя так просто разобрать (то же самое касается и модемов с планшетами), то ничего может не получиться

Внешне он похож на кругленький разъем желтого цвета. Что же нужно сделать? Все элементарно:

1. Берут тонкую проволоку или антенный кабель.
2. Вставляют его в разъем.
3. Укладывают его вдоль корпуса так, чтобы он не мешал закрытию крышки и батарее.

Важно! В случае с портативным модемом или роутером придется разбирать корпус устройства и находить порт на плате

Как сделать самодельную антенну

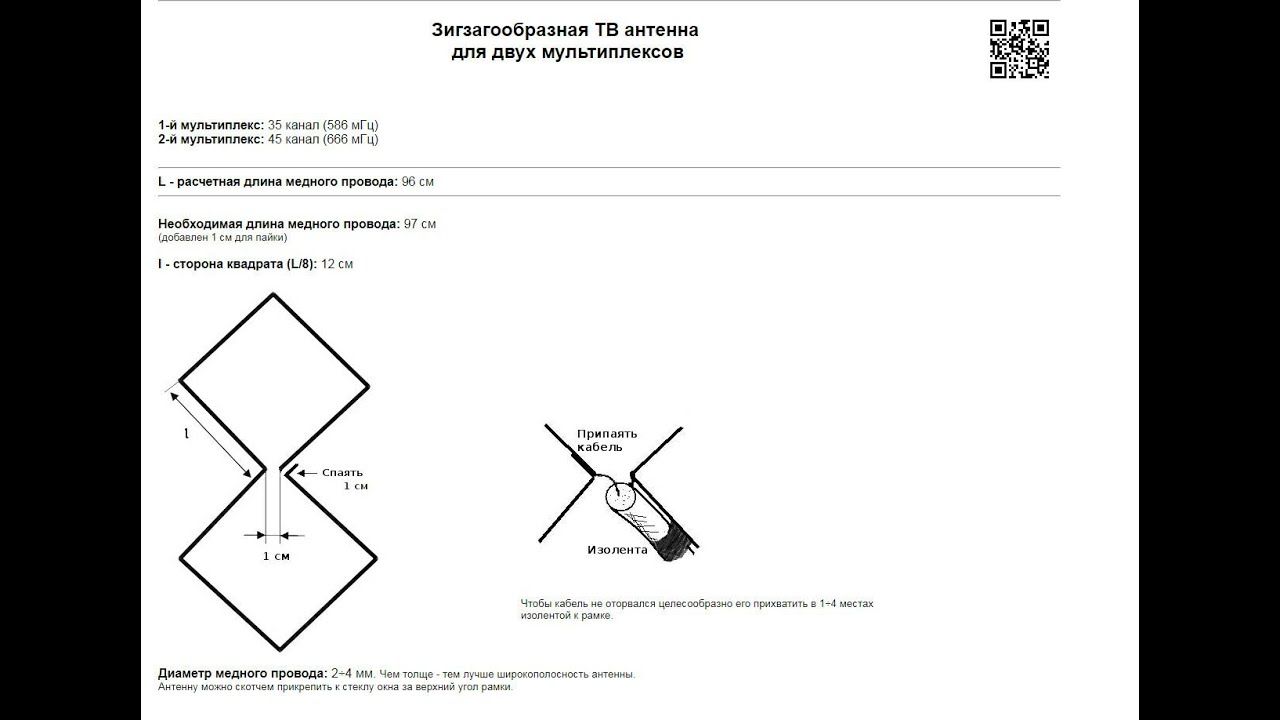

Особенности цифрового вещания не выдвигают особые требования к качеству изготовления антенны. Конструирование и изготовление в домашних условиях требует строгого соблюдения геометрических размеров элементов и аккуратности сборки.

Основная сложность заключается в выборе конструкции и расчетах размеров элементов, поскольку любая антенна обладает следующими свойствами:

• чем больше коэффициент усиления антенны, тем уже ее частотный диапазон (количество принимаемых каналов);
• коэффициент усиления увеличивается при сужении диаграммы направленности.

Выводы следующие – не существует универсальной конструкции, которая обладает широкой полосой пропускания и высоким усилением. Любая антенна представляет собой компромисс между параметрами.

Узкая полоса направленности требует точного ориентирования на передатчик ТВ-программ, но при этом обладает высокой помехозащищенностью.

Собирая дециметровую антенну своими руками, важно точно соблюдать геометрические размеры конструкции. Погрешности не должны превышать нескольких миллиметров, поскольку на данных частотах радиоволны имеют малую длину. Неточности в изготовлении приводят к расширению диаграммы направленности и снижению коэффициента усиления

Неточности в изготовлении приводят к расширению диаграммы направленности и снижению коэффициента усиления.

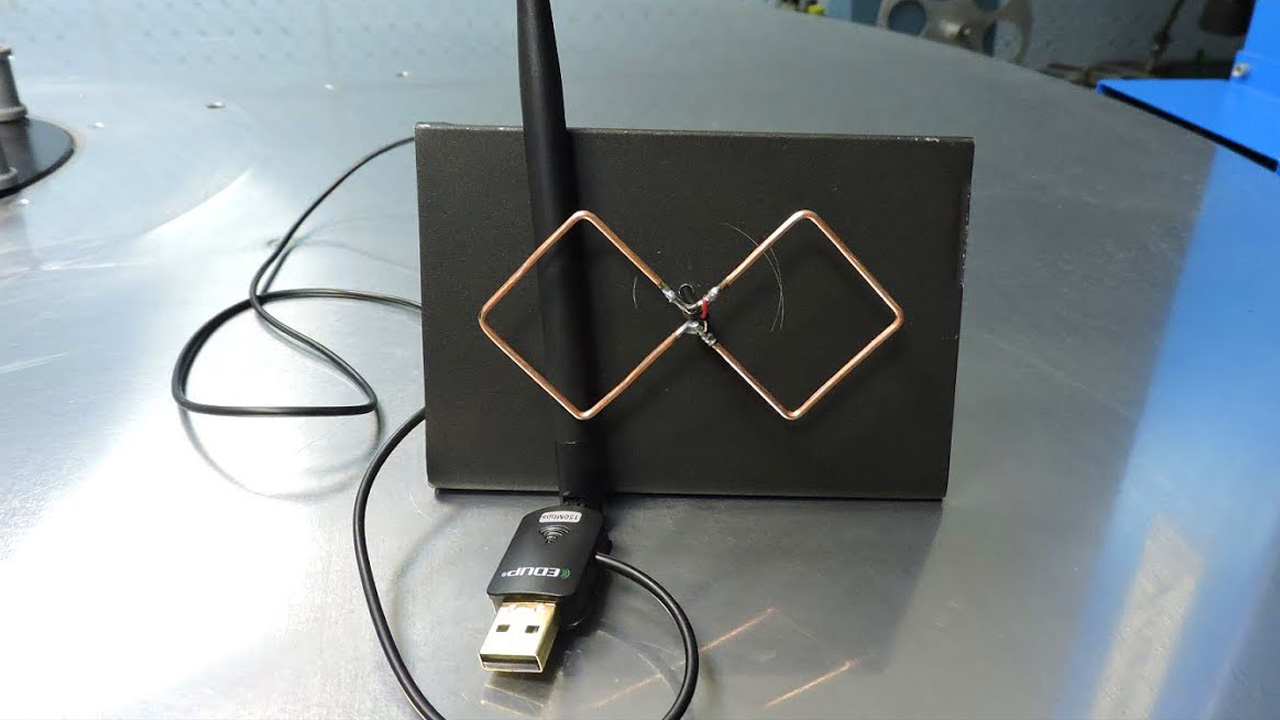

Описание самодельного приемника

При соответствующих настройках эта антенна — одновременно и усилитель, и приемник. Как антенну этот биквадрат предложил использовать изобретатель и ученый Харченко. Биквадрат — это подвид рамочных антенн, которые в первую очередь относят к виду зигзагообразных.

К. П. Харченко предложил это устройство в качестве антенны еще в середине прошлого столетия (1961 г.) для использования в качестве приемника телевизионных передач. Тому есть серьезное основание: является историческим, зафиксированным фактом, что, настроив свою антенну на частоту 14 мегагерц и придав ей необходимое положение, ученый получил сигнал из Америки.

В числе заводских моделей антенн-усилителей легко отыскать мощные приспособления с высокими характеристиками. Но достаточно часто можно обойтись несложной конструкцией, которую легко собрать из подручных средств собственноручно. Достаточно воспользоваться известной разработкой Харченко.

Согласно исследованиям создателя, по выходным параметрам антенна надежно усиливает работу цифровых устройств, работающих на мобильных платформах, формируя увеличение приема сигнала до 3−4 Дб, причем даже без использования рефлектора, а с его внедрением — вплоть до 8−9.

Как узнать свою базовую станцию?

Проблема постоянного прерывания в работе 3G или 4G-модема чаще всего связана со слабым уровнем сигнала. Некоторые пользователи выявляют причину низкой скорости интернета простым способом. Если скорость передачи данных низкая постоянно, независимо от времени суток, то причина – удаленность от вышки. Если скорость улучшается ночью и утром, то это перегруженность базовой станции (БС).

В основном плохой 3G или 4G сигнал связан с большим расстоянием от БС до пользователя

Поэтому важно узнать её положение, что позволит сделать специальные усилители или просто расположить модем в той части помещения, которое максимально приближено к БС. Продвинутые пользователи, зная номера различных БС, смогут настроить модем так, чтобы он подключался не только к самой ближайшей вышке, но и к той, которая имеет больше свободных радиоканалов, тем самым существенно улучшая скорость интернет-соединения

Найти свою БС поможет онлайн-ресурс http://cellidfinder.com . Необходимо знать всего 4 параметра:

• Код страны, в которой находится оператор (MCC). Для России он равен 250.
• Уникальный код самого оператора, называемый MNC (Mobile Network Code).
• Код локальной зоны или LAC. Это своего рода объединение нескольких базовых станций в пределах одной территории, которые обслуживаются одним контроллёром.
• Последний параметр – CellID (CID). Это и есть идентификационный номер сектора, где расположена БС.

Узнаём через нетмонитор все необходимые значения и вводим их в специальном окне поиска на главной странице http://cellidfinder.com . Далее ставим галочки напротив «Google data», «Yandex data» и «Усреднение». Таким образом, увеличивается точность определения координат. Нажимаем кнопку «Найти». Смотрим на карте отмеченные места с расположением БС.

Характеристики внешних усилителей для модема

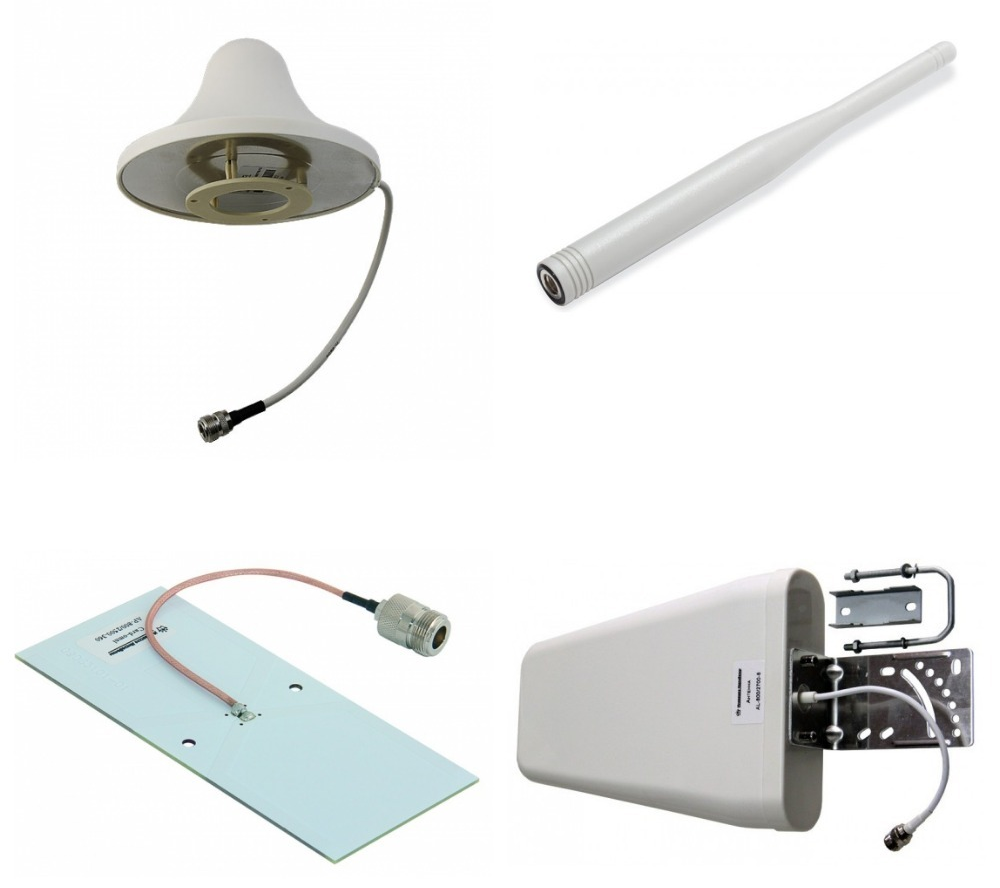

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Как улучшить сигнал модема

Практика применения Интернета позволяет выделить несколько путей, как усилить сигнал 3G или 4G модема своими руками и без покупки нового оборудования. Выделим основные пути:

Установите устройство на окне или перенесите в точку квартиры, где лучше ловит связь с помощью переходника длиной до 2-3 метров. Такой метод позволяет усилить сигнал и добиться увеличения скорости в среднем на 15-20 процентов. Преимущества метода в небольших затратах и наличии результата. Минус в том, что такое решение не всегда удается реализовать, особенно когда нужно подключить модем к компьютеру, а применение удлинителя де-факто ведет к уменьшению мощности.

Используйте рефлектор. Чтобы усилить уровень сигнала 3G модема, можно задействовать простые подручные вещи, к примеру, кастрюлю, диск ДВД, дуршлаг и другое. Приемное устройство монтируется в центр рефлектора, фокусирующего захватываемый сигнал. Провод с одной стороны подключается к модему, а с другой — к ПК. Желательно, чтобы длина провода была минимальной, ведь этот фактор влияет на мощность приема. В лучшем случае можно немного усилить мощность и получить прирост скорости на 15-20%. Минусы рефлектора заключаются в больших размерах и требовании к наличию определенных навыков.

Применение антенны. Один из способов, позволяющий достичь результата — антенна для усиления сигнала модема. Здесь имеется два варианта — покупка уже готового оборудования или изготовление изделия своими руками. В последнем случае можно обойтись проволокой на 3 мм, медной трубкой, паяльником и другим инструментом. Готовая антенна устанавливается на улице и помогает усилить поступающий сигнал. Изделие желательно расположить как можно выше, но из-за длины кабеля увеличиваются и потери. Особенность антенны в том, что она способна улучшить сигнал 3G модема без отсечения шумов. В результате скорость Интернета остается на низком уровне.

Репитер 3G. Метод позволяет улучшить связь модема и считается одним из наиболее удобных решений. Преимущества — взаимодействие со всеми провайдерами и USB-модемами, сохранение гарантии и уменьшение вредного влияния ЭМ излучения. Такой вариант подходит для случаев, когда в помещении вообще нет сигнала или он очень слабый. В продаже имеются специальные комплекты, в которые входит сам репитер, внешняя и внутренняя антенна, кабель и крепление. Таким способом удается усилить прием на 20-25% для всех операторов. Минус только один — необходимость дополнительных затрат. В таком случае можно задуматься об улучшении тарифного плана или замене провайдера. А если у вас есть припрятанный на черный день второй маршрутизатор, то можете сделать репитер из роутера и настроить его на повторение сигнала.

Выше рассмотрены базовые методы усиления сигнала 3G модема. Они действуют с разной эффективностью и требуют определенных затрат — на покупку усилителя, кабеля, антенны или другого оборудования. Но существует ряд дополнительных методов, позволяющих усилить мощность USB-модема (пусть и в меньшей мере):

Возьмите моток медной проволоки, с одной стороны обмотайте ее в месте нахождения симки, а с другой выбросите за окно. А затем заново подключите к ноутбуку модем и проверьте качество. Но учтите, что таким способом можно незначительно усилить прием.

• Используйте старые компьютерные колонки, которые необходимо включить и установить возле 3G приемника. Считается, что такое действие помогает усилить сигнал, если модем ловит плохо и не дает желаемой скорости.
• Применение специальных утилит. Улучшение качества работы приемника возможно с помощью софта, позволяющего внести изменения в работу оборудования и выбрать оптимальный режим. Как вариант, подойдет утилита HSPA Locker, которая позволяет добиться улучшения качества приема. Также можно использовать программы для настройки антенны 3G модема, к примеру, AxesesstelPST EVDO. С ее помощью легко изменить параметры приема и усилить его.

Рассмотренные выше методы можно использовать по одному или в комплексе. Здесь многое зависит от мощности приема, скорости Интернета и других данных. Начните с выбора оптимального места модема, ведь перемещение устройства на один-два метра часто дает значительный результат. Не лишне будет применение программы для настройки Интернета (для 3G модема). Они позволяют увидеть реальные показатели сигнала и усилить его в случае необходимости. Нельзя отметать и вариант с антенной, если вы проживаете в удаленной от вышек местности.

Частые заблуждения при выборе усилителей интернета

1. 4G/LTE работает не только на частоте 2600 МГц (2500-2700 МГц), но и LTE800 и LTE1800.

При этом за пределами города практически работает только
LTE800 и LTE1800! А многие продавцы продают на 2600 МГц антенну, которая актуальна только в черте города.

2. «Чем больше коэффициент усиления антенны, тем лучше» А вот и нет!

Чем выше коэффициент усиления, тем уже диаграмма направленности антенны и тем сложнее точно направить антенну на базовую станцию оператора! Редко кто правильно направляет антенну с высоким коэффициентом усиления во время установки. По статистике 8 из 10 покупателей, самостоятельно установивших такую антенну, неправильно её направляют. Ведь достаточно отклонить направление антенны на 2-3 градуса и усиление будет не 27 дБ, а те же 3-5 дБ. И не забываем, что скорость интернета не от уровня сигнала зависит, а от его отношения сигнал/шум!

Пример диаграммы направленности антенны с коэффициентом усиления 16 дБ (слева — в вертикальной плоскости, справа — в горизонтальной):

Пример диаграммы направленности антенны с коэффициентом усиления 27 дБ:

В подавляющем большинстве случаев достаточно антенны с коэффициентом усиления 11-17 дБ! А как правильно ставить — рассмотрено будет ниже.

3. На рынке антенн с реальным коэффициентом более, чем 18 дБ не встречал.

Проверяли на практике любую антенну 20-28 дБ и все они усиливали сигнал не более чем на 18 дБ, некоторые даже менее 14 дБ! Многие недобросовестные производители кустарного типа пользуются тем, что никто не может проверить истинные характеристики антенн.

4. Активный усилитель 4G сигнала (репитер)

На сайтах встречаются подобные предложения:

А если всё таки стоит задача выбора и покупки репитера, то можно почитать .

Изготовление

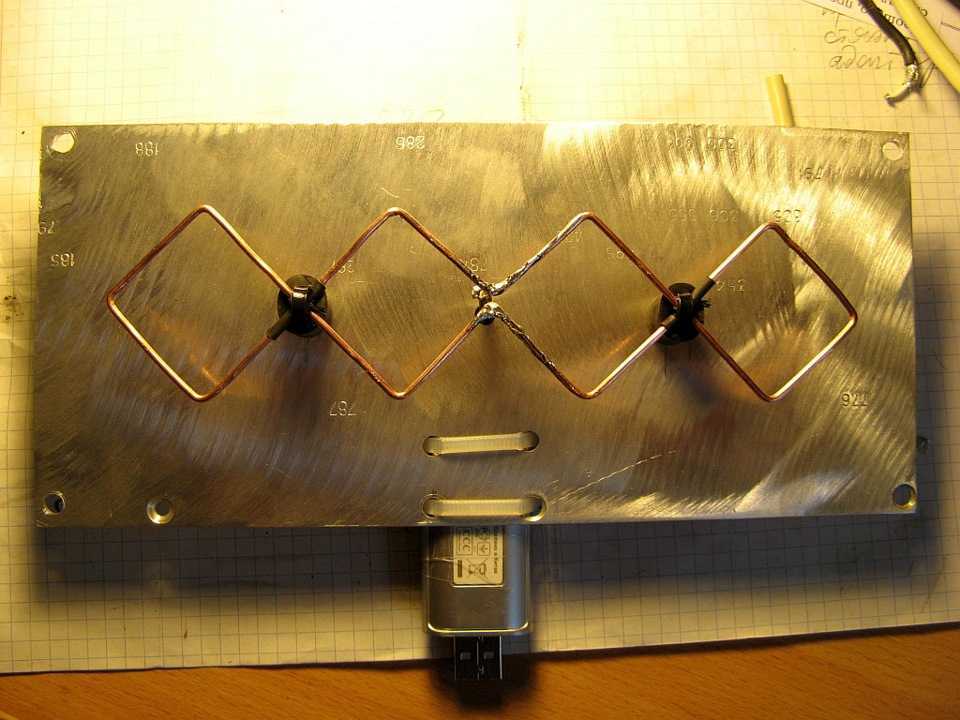

Коэффициент усиления данной антенны примерно 6 дБ. При ее изготовлении все размеры нужно соблюдать как можно точнее, от качества изготовления сильно зависит и качество работы. Следует заметить, что любая антенна без усилителя не усиливает сигнал как таковой, а выделяет его на фоне других сигналов и различных помех (если антенна не широкополосная). Чтобы увеличить усиление до 9 дБ, нужно применить рефлектор . Это может быть металлическая пластина, мелкая сетка или даже фольга, наклеенная на фанеру или плотный картон, размерами на 10-15 % больше площади «полотна» самой антенны. В данном случае рефлектор будет иметь размеры 125 х 75 мм.

Для изготовления потребуется медный провод диаметром не менее 4 мм.кв (можно использовать «жилу» от силового электрического кабеля марки ВВГ или NUM). Периметр каждого квадрата равен длине волны – 143 мм. Поскольку антенна состоит из двух квадратов, то понадобится отрезок провода 2 х143 мм = 286 мм. Размечаем провод на 8 равных отрезков и изгибаем в этих местах под углом 90 градусов , а свободные концы спаиваем между собой, чтобы получился замкнутый контур:

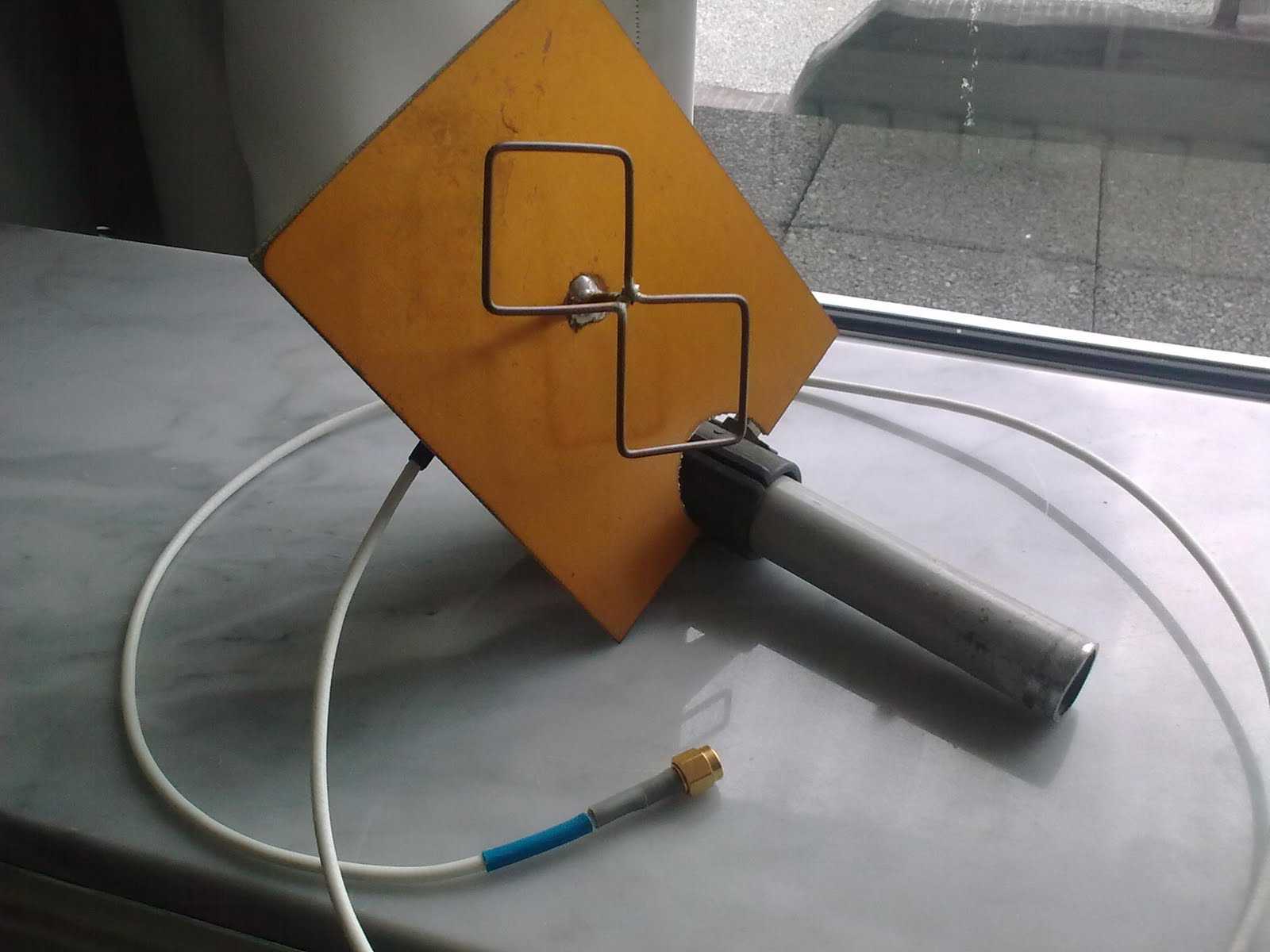

Рефлектор следует закрепить позади «квадратов» антенны, причем расстояние до рефлектора тоже имеет большое значение, так как это влияет на входное сопротивление и согласование с кабелем. Теоретически это расстояние должно составлять ¼ длины волны, в нашем случае: 1 43 / 4 = 35,75 мм . Но моя антенна, например, лучше работает при расстоянии 18 мм, а это получается 1/8 длины волны. Поэтому это расстояние лучше сделать «регулируемым» и подбирать в процессе настройки. Для этого берем отрезок медной трубки подходящего диаметра (туда должен входить наш соединительный кабель), например — от телескопической антенны для приемников/телевизоров. Придаем ему форму, как показано на рисунке:

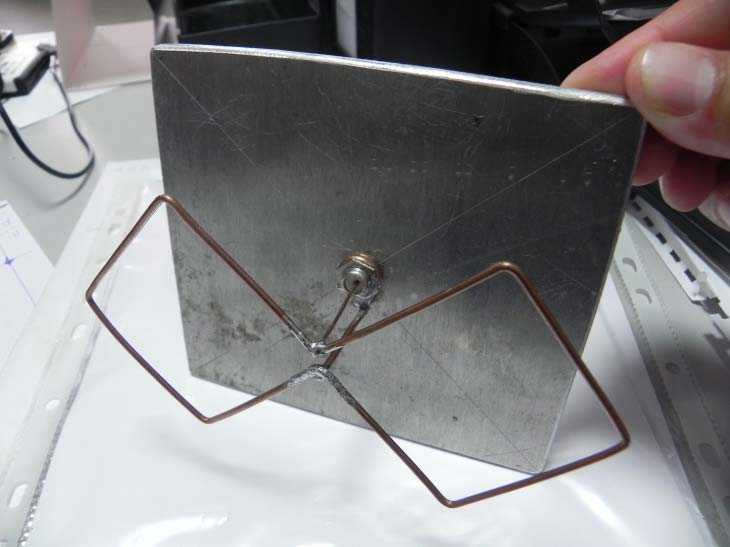

В пластине рефлектора сверлим отверстие в центре, чтобы туда плотно входила эта трубка. Её можно не припаивать к рефлектору и при настройке двигать, регулируя расстояние до плоскости антенны. Затем припаиваем рамку из двух квадратов к этой трубке, сквозь трубку пропускаем кабель (обычный телевизионный) и припаиваем его центральную жилу к внутреннему углу рамки напротив отверстия трубки, а оплетку-экран кабеля – к трубке с противоположной стороны рефлектора (всё это видно на фото ниже):

Трубку можно припаять к рефлектору после окончательной настройки антенны. Плоскость антенны должна быть строго параллельна плоскости рефлектора, потому что даже небольшой перекос сильно снизит уровень сигнала (!)

Самодельная 3G Пушка против заводской

Сразу же стоит сказать, что самодельная пушка практически ничем не отличается от заводской, являясь лишь практичным ее аналогом.

Как заводские, так и самодельные модели принято разделять на такие группы:

• всеволновые;
• логопериодические;
• дециметровые.

Самыми дешевыми устройствами являются частотно независимые всеволновые, основа которых представлена металлической рамой. У конструкции невысокие рабочие параметры, но ее можно установить на вещательной вышке, расположенной недалеко от дома.

Принцип работы логопериодических 3G пушек сравним с сетью для ловли рыбы, которая сортирует добычу в процессе отлова. Если нет возможности купить такую антенну, ее можно изготовить в домашних условиях, что нисколько не ухудшит свойств конструкции. Дециметровые антенны, в большинстве случаев, имеют форму круга, зигзага или ромба.

Обратите внимание! Как у заводских, так и у самодельных моделей все детали, являющиеся проводниками точек сигнала, стыкуются с помощью сварки или спайки. Но нужно учитывать тот факт, что при установке 3G антенны пушки с внешней стороны дома оно может быть подвержено коррозии

Возможно ли использовать такую антенну для Wi-Fi роутера

Перечисленные выше антенны спокойно можно использовать и вместе с обычным вай-фай маршрутизатором. Единственное, для качественного подключения в некоторых случаях придется припаивать к концу жилы N-коннектор.

Некоторые устройства имеют разъемы для подключения внешних антенн, но иногда их нет. В этой ситуации без вскрытия не обойтись.

MIMO антенна 4G LTE своими руками

Если вдруг в деревне или на даче источник сигнала слабый и не ловится, можно сделать качественную антенну своими руками и значительно ускорить 4G LTE Интернет на смартфоне, планшете или модеме. Схемы устройств представлены выше. Какая-то из них обязательно подойдет для тех или иных условий.

Тема актуальна для абонентов, живущих за пределами крупных населенных пунктов и при большой удаленности от ближайших вышек сотовых операторов. Но и в городах с плотной застройкой прием прямого сотового сигнала иногда затруднён, приходится довольствоваться использованием отраженного сигнала, а он ослаблен в несколько раз. В этом случае поможет выносная антенна.

Конструкции таких антенн различны, отличающиеся принципом построения, сложностью конструкции и радиотехническими параметрами. В данной статье хотелось бы поделиться личным опытом по изготовлению и применению варианта антенны, доступного для повторения в домашних условиях, без применения сложных расчетов и технологий изготовления.

В моем случае, проблема состояла в крайне низкой скорости интернет соединения из-за большой удаленности от вышки (15 км по прямой) и, кроме того, прием прямого сигнала был невозможен из-за находящихся перед домом других зданий. По этой причине 3G–сигнал модемом практически не фиксировался, и работать он мог только в режиме GPRS (использовался модем от МТС (MF192+) и модели от Мегафона).

Были рассмотрены многие варианты для увеличения уровня принимаемого сигнала, в том числе на различных сайтах в интернете по этой теме. Анализ антенн различных конструкций и отзывы об их работе показали, что наиболее эффективно работают варианты направленных антенн типа «волновой канал» или с использованием отражателей-тарелок с расположением самого модема в их «фокусе». Но такие антенны требуют для изготовления точных и сложных расчетов, довольно специфических материалов, и, поэтому, делать в домашних условиях их не просто. А варианты с выносом самого модема «на улицу» (за окно, на крышу и др.) сразу отпали из-за необходимости применения при этом USB удлинителя более 15 м, а при такой длине модем вообще работал не устойчиво. Кроме того, модем в принципе не предназначен для работы в уличных условиях , при значительных перепадах температуры и влажности.

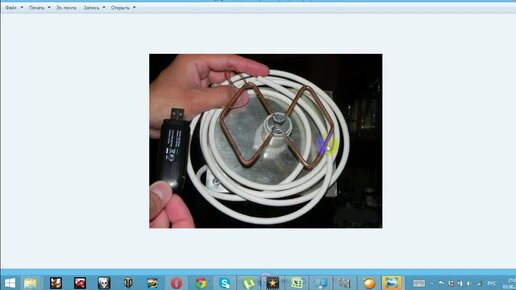

Поэтому рассматривался вариант комнатной направленной антенны, а по многочисленным положительным отзывам, таким вариантом являлась конструкция антенны «зигзаг Харченко» или «би-квадрат». Следует сказать, что в моем случае применение двойного и тройного вариантов «би-квадрата» не показало никакого значимого преимущества перед обычным, простым вариантом этой антенны. Поэтому в дальнейшем будет рассмотрен подробный расчет и особенности изготовления «классического» варианта «би-квадрата»:

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

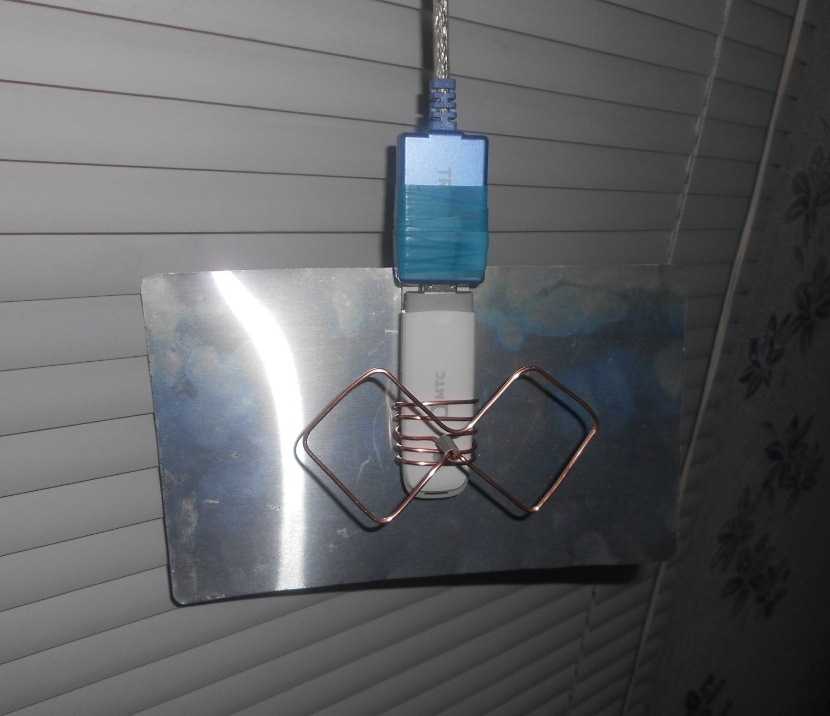

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.
