Работа с блоками в динамике

Вкладка “Зависимости” (окно “Палитры вариаций блоков”) — недоступно в AutoCAD LT

Содержит инструменты, позволяющие налагать геометрические зависимости и применять параметры зависимостей к объектам. При наложении геометрической зависимости на два объекта порядок выбора объектов и выбора точки на каждом из объектов влияет на размещение объектов друг относительно друга.

Геометрические зависимости

Зависимость совпадения (ГОСОВМЕЩЕНИЕ)

Зависимость перпендикулярности (ГОПЕРПЕНДИКУЛЯРНОСТЬ)

Зависимость параллельности (ГОПАРАЛЛЕЛЬНОСТЬ)

Зависимость касания (ГОКАСАНИЕ)

Зависимость горизонтальности (ГОГОРИЗОНТАЛЬНОСТЬ)

Зависимость вертикальности (ГОВЕРТИКАЛЬНОСТЬ)

Зависимость коллинеарности (ГОКОЛЛИНЕАРНОСТЬ)

Зависимость концентричности (ГОКОНЦЕНТРИЧНОСТЬ)

Зависимость сглаживания (ГОГЛАДКОСТЬ)

Зависимость симметрии (ГОСИММЕТРИЯ)

Зависимость равенства (ГОРАВЕНСТВО)

Зависимость фиксации (ГОФИКС)

Обычный рабочий процесс

Планирование содержимого блока	Спланируйте изменения и перемещения блока и объекты, которые должны зависеть от других объектов. Например, вы можете решить, что необходима возможность изменять размер блока в определенном направлении, после чего будет отображаться дополнительная геометрия.
Создание геометрии	Создавайте геометрические объекты для блока в редакторе блоков. Если планируется использовать состояния видимости для управления отображением геометрии, не всегда есть необходимость сразу включать в блок всю геометрию.
Добавление геометрических и размерных зависимостей (недоступно в AutoCAD LT)	Как правило, имеет смысл сначала добавить к геометрии зависимости, а потом уже параметры и операции. Укажите размерные зависимости на вкладке «Зависимости» палитры вариации блоков.
Добавление параметров	Добавьте параметры, чтобы указать, какие объекты будут затронуты операцией,
Добавление операций	Добавьте операции для определения поведения геометрии при работе с ней.
Определение свойств параметров	Добавьте свойства, определяющие особенности отображения блока в области рисования. Свойства параметров влияют на ручки, метки и стандартные значения для геометрии блока. Подумайте, как на геометрические объекты может повлиять объединение операций в цепочку.
Тестирование блока	На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков» щелкните «Тестировать блок», чтобы проверить блок перед сохранением. Рекомендуется проверять блок после каждого изменения, чтобы выявлять ошибки на ранних этапах.
Сохранение блока	На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков»нажмите «Сохранить блок» или выберите панель «Закрыть», «Закрыть редактор блоков», а затем нажмите кнопку «Сохранить изменения».

Ниже приведен пример добавления зависимостей с последующим добавлением операций и параметров.

Текстовая версия урока:

Привет друзья! Сегодня мы поговорим о том, как создать динамический блок в программе AutoCAD.

Если честно, то я лично считаю, что у каждого уважающего себя любителя программы AutoCAD должна быть всегда под рукой личная коллекция блоков, которые он верой и правдой использует во всех проектах. Почему такое мнение? Все просто! Динамический блок в Автокаде экономит до 50% вашего времени и нервов. Давайте я покажу на небольшом примере как это работает. (см скриншоты)

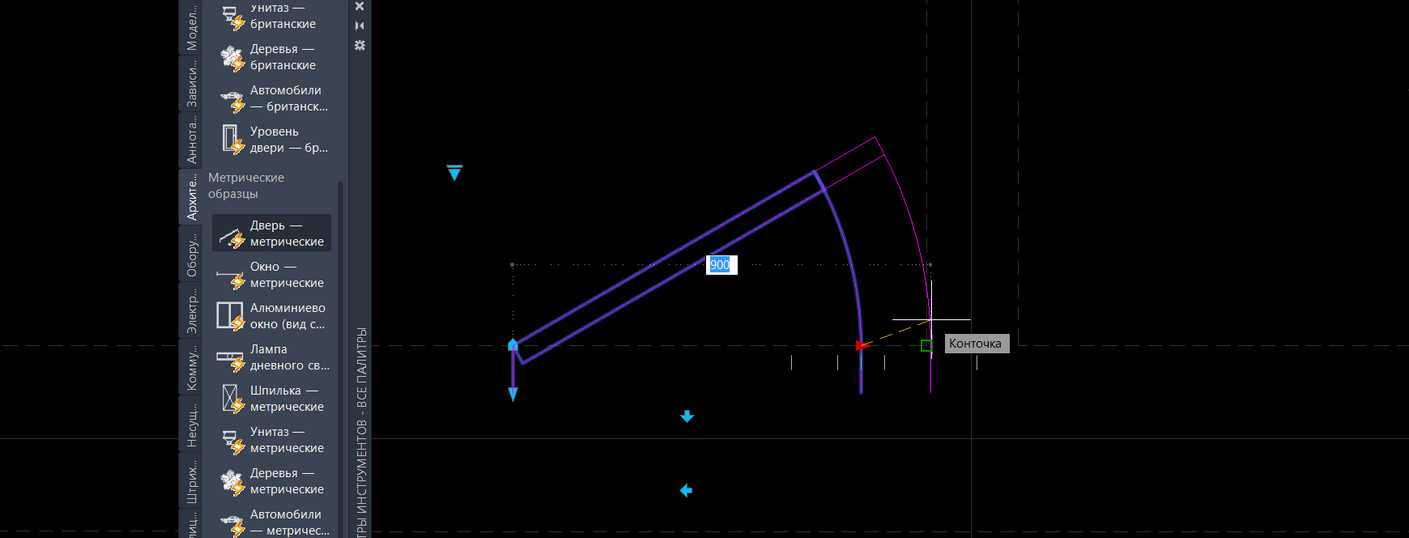

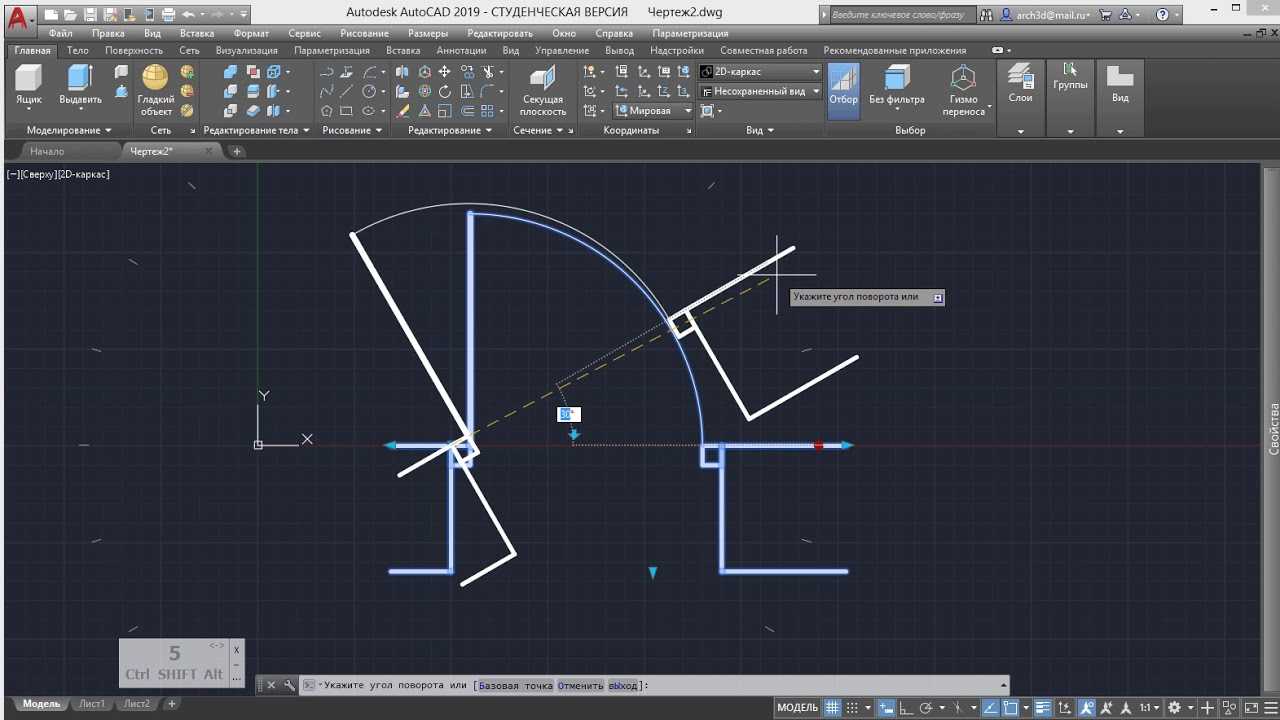

Возьмем дверь которая выполнена динамическим блоком. При ее нажатии выделяется сразу вся дверь и показываются маркеры синего цвета, которые и делают блок динамическим. Тут нужно сделать небольшое отступление. Динамическим блоком называются блоки, которые обладают определенными параметрами, которые задаются в редакторе блоков. Например как тут, мы можем поменять ширину двери простым нажатием на нужную ширину. На практике нам не нужно заново делать новую дверь (а их может быть 10-ки) и каждый раз чертить новую, с новыми наборами размеров? Зачем? Мы сделаем один динамический блок и упростим себе жизнь.

Далее происходит то самое волшебство, мы можем менять размеры двери по необходимости и не рисовать каждый раз новую. Еще раз. Это очень экономит время и самое главное, нервы.

Представьте, Вы сами можете сделать такое и заставить двери или окна (и не только) принимать нужную Вам форму!

Желание клиента закон.

Это работает не только с дверьми, но и с окнами. На самом деле, Вы можете сделать любой набор линий динамическим блоком и задать нужные параметры, мы тут для этого и собрались, учиться как правильно и быстро и главное просто, создать динамический блок.

Шаг 1. Сейчас мы перейдем к практической части, без лишней воды и моих сантиментов относительной это замечательной функции. Итак, для создания динамического блока нам нужна заготовка. Подойдет окно, как в нашем примере. (см. скриншот).

Итак, мы создали блок в Автокаде

Обратите внимание, что теперь это у нас единый объект с базовой точкой. Это и есть отличительная черта всех блоков, это единый объект который состоит из нескольких (а порой и множества) линий

Вот так выглядит редактор блоков.

С помощью палитры вариаций блоков мы и будем делать динамический блок в Автокаде.

После того как сделаете эти действия появиться желтый квадратик с восклицательным знаком, это значит, что мы добавили параметр.

В нашем случае, растягиваться должны длинные стороны окна, поэтому они пересекаются рамкой, а торец окна, должен попасть полностью в рамку, т.к. он будет только перемешаться.

(При создании динамического блока, да и при любых других операциях в программе AutoCAD всегда следуйте подсказкам, которые возникают всегда около мышки или отображаются в командной строке)

Шаг 8. После всех наших шагов, нужно сохранить изменения и выйти из редактора блоков. Для этого кликаем на крестик и обязательно сохраняем изменения.

Вставив и выделив динамический блок мы увидим базовую точку с помощью которой можно переместить сам блок и треугольник, потянув за который можно изменить размер самого окна т.е. растянуть или сузить его.

Затем, закрываем редактор блоков и обязательно сохраняем наши изменения. Теперь мы можем задавать только установленные значения для нашего окна, те которые мы указали в списке. Это удобно, когда требуются определенные типовые значения на чертежах.

А на этом у нас все, надеюсь Вам понравился данный видео урок и он открыл для Вас новые возможности в работе с программой AutoCAD. Помните, что данная возможность, я про динамические блоки в AutoCAD, очень сильно облегчает жизнь специалистам, поэтому стоит потратить время на ее обучение и практику.

• Принтер epson l800 не печатает на дисках



• Msi 870 c45 какие процессоры поддерживает



• Как подключить камеры видеонаблюдения к регистратору и блоку питания



• H110 разгон оперативной памяти



• Что такое mft на жестком диске

Создание динамических блоков в Автокаде

Создание блоков в AutoCAD начинается с того, что с использованием стандартных примитивов нужно начертить сам объект. Рассмотрим на примере окна (вид сверху). После создаем обычный статический блок.

Рис. 1. Основа для динамического блока AutoCAD.

Придадим ему свойства динамики. Это даст возможность изменять его размеры. В нашем случае удобно редактировать ширину окна, чтобы заместить сразу несколько размеров окон, например, маленькие — 1000 мм, средние — 1,55 м и большие — 1,85 м. Cоздание динамического блока в AutoCAD заключается в присвоении объекту параметров и операций.

Перейдем в редактор блоков Автокад. Для этого выберите вкладку «Вставка» → панель «Определение блока» → команда «Редактор блоков» или щелкните два раза ПКМ по блоку. Результат будет один и тот же. Откроется диалоговое окно, в котором необходимо выбрать блок для изменения.

Сделаем так, чтобы окно можно было растягивать в реальном режиме времени.

В AutoCAD динамические блоки создаются следующим образом: сначала присваивается параметр (например, «Линейный»), а затем задается соответствующая операция. Параметр указывается из палитры «Вариации блоков», которая по умолчанию открыта в Редакторе блоков.

Рис. 2. Динамические блоки в Автокаде с параметром «Линейный».

Указываем две точки.

Рис. 3. Присвоение параметра для динамического блока AutoCAD.

Далее нужно указать операцию, которую хотим выполнять с этим параметром. На палитре «Вариации блоков» переходим на вкладку «Операции» и выбираем «Растянуть».

Рис. 4. Присвоение операции «Растянуть» для динамического блока в Автокаде.

Операцию нужно связать с параметром и такими элементами, как:

— ключевая точка – точка, управляющая операцией.

— набор объектов – геометрия, на которую будет оказывать влияние операция.

Рис. 5. Связывание операции с параметрами динамического блока AutoCAD.

Следующим шагом нужно выбрать параметр (ЛКМ выбрать стрелку, на которой написано «Расстояние1» — это и есть наш параметр, который мы задали ранее).

После этого в командной строке появится запрос: «Укажите точку параметра, которую необходимо связать с операцией». Т.е. это та точка, за которую мы будем растягивать наше окно.

Рис. 6. Точка параметра, которая связана с операцией в AutoCAD.

Следующий шаг — указать первый угол рамы растягивания. Необходимо указать рамой выделения часть блока, но не переходя его середину.

Рис. 7. Указание рамы выделения в AutoCAD.

Выбор объекта нужно осуществить внутри появившейся рамки. Выделение объекта можно тоже сделать рамой.

Рис. 8. Выбор объекта динамики в Автокаде.

Нажимаем Enter. Динамический блок «Окно» готов.

Как задать фиксированные значения для параметров динамических блоков?

Во-первых, переименуем параметр «Расстояние1» на «Ширина окна». Для этого выделите параметр, нажмите ПКМ на надписи и найдите «Параметр переименования».

Для того чтобы указать стационарные значения окон нужно вызвать палитру «Свойства» (Ctrl+1), выделить параметр «Ширина окна» и опуститься по списку вниз. В закладке «Набор значений» нужно выбрать «Тип расстояния» – Список.

Рис. 11. Стандартные(фиксированные) значения для динамических параметров в Автокаде.

Ниже следует задать «Список значений расстояния» как показано на рис. 12.

Рис. 12. Диалоговое окно AutoCAD «Добавление значения расстояния».

Блок готов. Сохраняем все внесенные изменения и закрываем окно «Редактор блоков». Теперь когда мы выделяем блок в пространстве Модели, то в панели «Свойства» в закладке «Настройка» можно выбрать подходящую ширину окна.

Как видите, создание динамических блоков в Автокаде – задача не очень сложная. Достаточно один раз разобраться и все! Конечно же в сети интернет скачать динамические блоки AutoCAD можно абсолютно спокойно. Но я вам все-равно советую не пропускать данную тему и попробовать сделать такой блок самому, ведь найти что-то конкретное и подходящее, а главное качественно выполненное, не всегда удается.

Во вхождении динамического блока операция с массивом приводит к копированию и созданию массивов в прямоугольном массиве при редактировании связанного параметра с помощью ручки или палитры свойств.

В описании динамического блока операцию с массивом можно связать с любым из следующих параметров:

После связи операцию с массивом с параметром отражения, операция связывается с набором объектов геометрии.

Укажите ряды и столбцы для операции с массивом

При связывании операции с массивом с линейным или полярным параметром указывается расстояние между столбцами для элементов массива. Расстояние между столбцами определяет расстояние между элементами массива. При изменении параметра во вхождении блока расстояние параметра (от базовой до второй точки) делится на расстояние между столбцами для определения числа столбцов (числа объектов).

Например, можно связать операцию с массивом с линейным параметром. Задано значение 2 расстояния между столбцами, которое имеет операция с массивом. При изменении линейного параметра во вхождении динамического блока для расстояния 10, число столбцов для вхождения блока равно 5.

При связывании операции с массивом с параметром XY также указывается расстояние между строками.

Включение параметров в набор объектов операции с массивом

Если включить параметр в набор объектов операции с массивом, это не повлияет на работу вхождения блока. Параметр не копируется вместе с другими объектами в наборе объектов. Дополнительные ручки не отображаются во вхождении блока.

В следующем примере блок места парковки можно занести в массив, чтобы в нем могло быть любое количество мест. Вертикальную строку можно повернуть

Обратите внимание, что после занесения блока в массив он по-прежнему содержит только одну ручку поворота

Однако при изменении ручки для параметра, включенного в набор объектов операции с массивом, выполняется связанная с параметром операция для всех вхождений объектов. То же самое происходит, если параметр не включен в набор объектов операции с массивом.

Использование операции поворота и операции с массивом в одном динамическом блоке

Динамический блок может содержать операцию с массивом и операцию поворота, воздействующие на один и тот же набор объектов. Порядок, в котором вхождение блока заносится в массив и поворачивается, влияет на отображение блока.

Если сначала повернуть блок, в затем занести его в массив, то все экземпляры элементов массива будут отдельно повернуты вокруг собственной базовой точки.

Если сначала занести блок в массив, а затем повернуть его, то все экземпляры элементов массива будут повернуты вокруг одной базовой точки.

Работа с ограничениями и связями

В AutoCAD вы можете использовать ограничения и связи для управления динамическими блоками. Ограничения помогают определить взаимосвязи между различными элементами блока, такими как расстояния и углы, а связи позволяют установить зависимость между одним элементом и другим.

Для работы с ограничениями и связями вам надо включить режим редактирования блока. Чтобы это сделать, выделите нужный блок и нажмите правую кнопку мыши. В контекстном меню выберите «Редактировать блок».

После включения режима редактирования блока вы увидите различные инструменты, позволяющие создавать ограничения и связи. Один из таких инструментов — «Ограничение геометрии». С его помощью можно ограничить расстояния и углы между элементами блока.

Второй инструмент — «Связь параметров». Этот инструмент позволяет устанавливать зависимость между параметрами блока, например, между размером и положением элемента.

Для создания ограничения или связи выберите соответствующий инструмент и выберите элементы блока, между которыми требуется установить взаимосвязь.

Ограничения и связи могут быть изменены или удалены в любой момент. Для этого просто выберите соответствующий инструмент и выберите элементы блока, между которыми требуется изменить или удалить взаимосвязь.

Работа с ограничениями и связями может значительно упростить процесс изменения динамического блока в AutoCAD. Они позволяют создать более гибкие и адаптивные блоки, которые легко настраивать и изменять в зависимости от потребностей проекта.

Растягивание блока с помощью списка значений

Вместо растягивания приращений можно, например, создать окна шириной только 24 дюйма, 36 дюймов и 48 дюймов.

Для открытия блока в редакторе блоков дважды щелкните ранее созданное растяжимое окно и нажмите кнопку «ОК», чтобы отредактировать блок.

Выберите линейный параметр «Расстояние1», щелкните правой кнопкой мыши и нажмите «Свойства».
Найдите раздел «Набор значений».

В раскрывающемся меню «Тип расст» выберите «Список».

Щелкните кнопку рядом с полем «Список значений расстояния».

Добавьте 24 и 48 в диалоговом окне «Добавление значения расстояния» и нажмите «ОК». Значение 36 добавляется автоматически, так как это длина линейного параметра.

Протестируйте блок, как описано ранее

Еще раз обратите внимание на полупрозрачные белые линии, ограничивающие допустимые размеры
